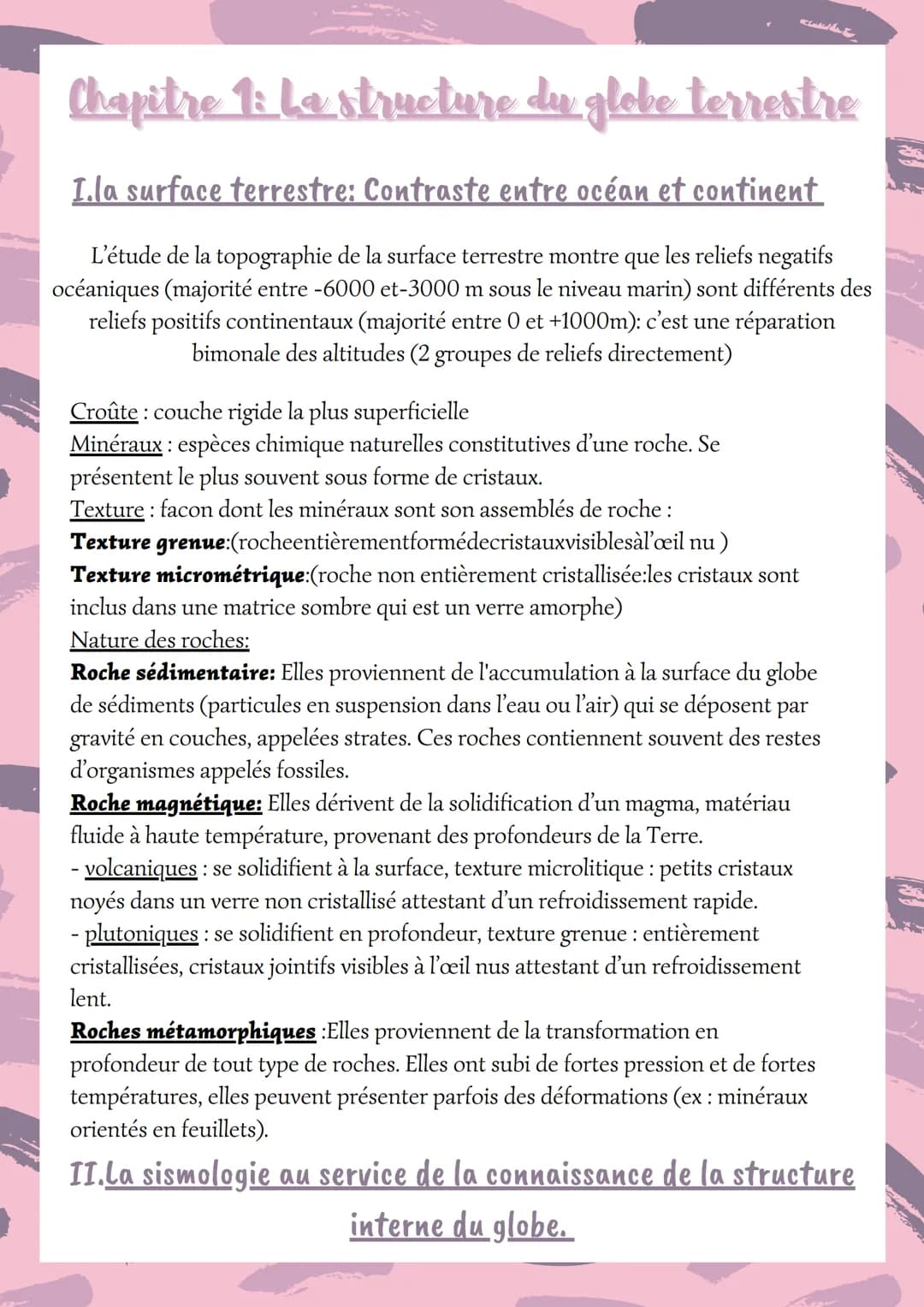

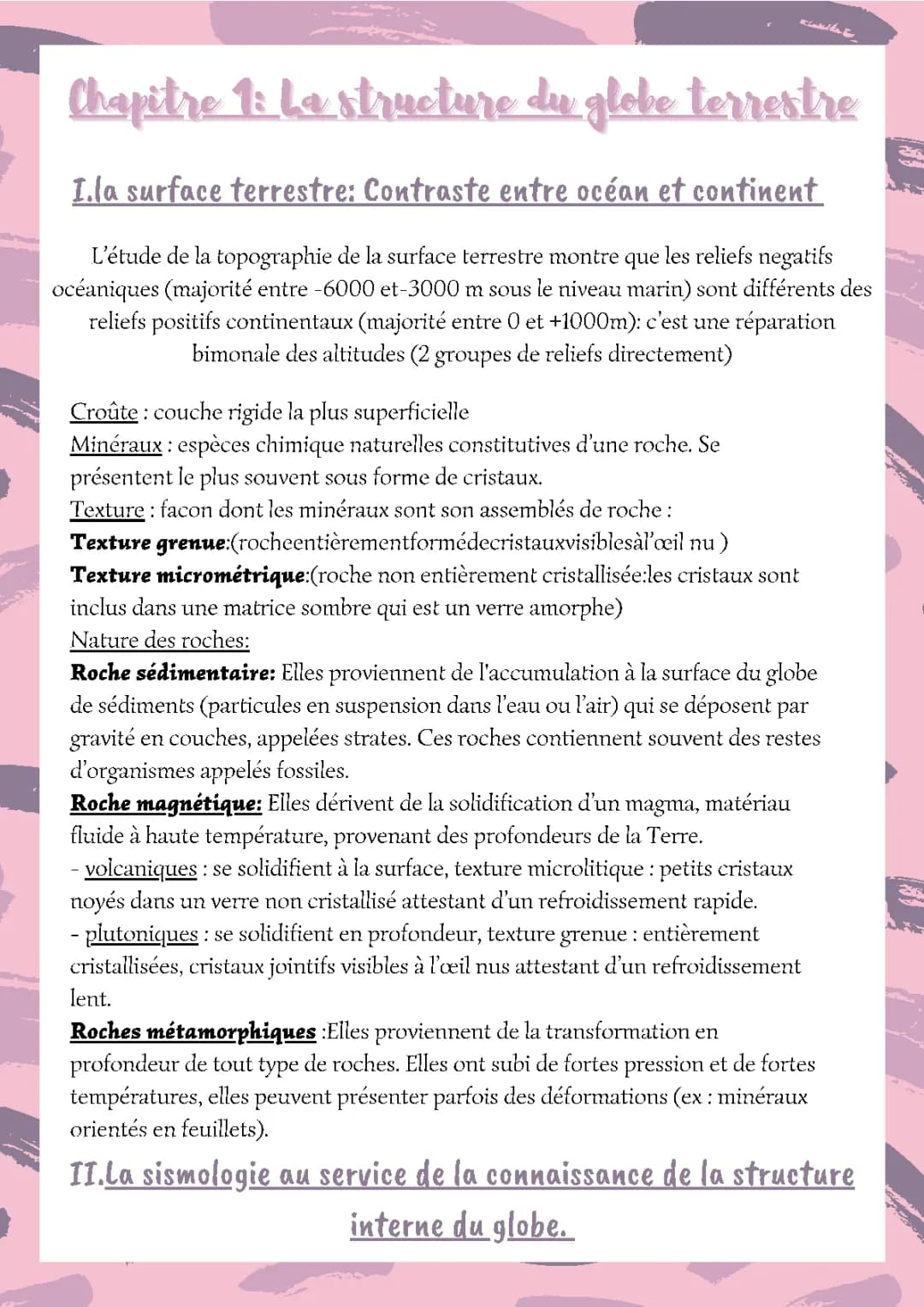

proviennent de la transformation en profondeur de tout type de roches. Elles ont subi de fortes pression et de fortes températures, elles peuvent présenter parfois des déformations (ex : minéraux orientés en feuillets). II.la sismologie au service de la connaissance de la structure interne du globe. En 1912 un scientifique du nom de Gutenberg remarque que, pour chaque séisme, il existe une large zone où les stations d'enregistrement ne reçoivent pas d'ondes sismiques : c'est la zone d'ombre (elle s'étend entre 142° et 102° de distance angulaire à l'épicentre soit de 11500 à 14500 km). Elle révèle l'existence d'une structure/discontinuité une profondeur estimée à 2 900 km. Les ondes sismiques se propagent dans les roches comme les ondes lumineuses dans les milieux transparents : lorsqu'une onde sismique atteint une surface de discontinuité (une frontière entre 2 milieux où les propriétés sont différentes), elle se réfléchis (revient vers le même milieu de départ) et se refracte (passe dans le second milieu avec un angle différent et donc une trajectoire qui change). L'étude du trajet des ondes sismiques a donc mis en évidence que l'intérieur du globe n'était pas homogène .Mais plutôt constitué d'enveloppe concentriques. Bloc diagramme montrant les différents éléments impliqués lors d'un séisme. S مانسی Falaise Éboulement Foyer Station d'enregistrement E: Épicentre Distance épicentrale Distance focale Profondeur focale Faille Ondes Définition d'un séisme : il résulte de la libération brutale d'énergie lors de la rupture de roches en profondeur ayant subi des contraintes (forces). L'énergie libérée se propage à partir du foyer sous formes d'ondes sismiques dans toutes les directions de l'espace. L'epicentre est le point de surface le plus rapidement atteint par les ondes. ➜ Ondes .L.Qu rayleight: torsion Croûte Ondes...P..: compression-dilatation Manteau supérieur Manteau inférieur Lithosphère Asthénosphère Ondes SCHEMA BILAN DE LA STRUCTURE INTERNE DU GLOBE TERRESTRE Lithosphère Croûte Continentale Asthénosphère S... 30 km 150 km .: oscillation 700 km 2900 km 5100 km Rigide! Rigide Liquide Dur Les princioaux types d'ondes sismiques : Les ondes de volume se propagent à l'intérieur du globe dans toutes les directions: 2 6400 km types : Ondes P: les plus rapides, vont aussi bien dans les milieux liquides ou solides par compression- dilatation. Ondes S de cisaillement, se : propagent uniquement dans les milieux solide par oscillation. Les ondes de L ou rayleight; uniquement dans les couches superficielles du globe .Moins rapides mais de grande amplitude, responsables des dégâts liés au séisme. 7 km Croûte océanique Supérieur Inférieur Discontinuité de Gutenberg Externe Discontinuité de Lehman Interne Discontinuité de Mohorovicic MANTEAU NOYAU Les différences de vitesse des ondes sismiques dépend de deux facteurs: densité et température donc un ralentissement des ondes correspond à un passage dans un milieu moins rigide on dit plus dictile et un endroit ou la température est plus élevée. Lorsque la vitesse la vitesse des ondes augmente cela correspond a un passage dans un milieu plus dense, plus rigide ou la température est plus faible. Grâce à ces propriétés on a put établir la structure interne du globe. Elle est constituée de couche concentrique séparée les une des autres par des discontinuités (séparation physique ou chimiquee entre deux matériaux terrestre Lithosphère :couche supérieure du globe composé de la croûte et de la partie supérieure du manteau, elle est rigide et cassante Asthénosphère:couche situé sous la lithosphère et qui s'étend jusqu'à 7h00 km de profondeur LVZ (Low Velocity Zone):elle correspond à la limite entre la lithosphère et l'asthenosphere et le ralentissement des ondes sismiques montre ici le caractère déformable des roches Plaque tectonique: correspond à lithosphère rigide qui coulisse sur l'asténosphère ductile III.la température à l'intérieur de la Terre Le geotherme c'est à dire la courbe représentant l'évolution de la température terrestre en fonction de la profondeurn'est pas régulier de l'intérieur à l'exterieur du globe.Cela s'explique par l'existance de 2 modes de transport thermique différent: - La conduction thérmique: Dans la lithosphère rigide et entre la zone de contact entre le manteau et le noyau la chaleur s'evaccue de proche en proche par agitation des atomes sous deplacement de matière. -La convection thermique: Sous la lithosphère dans le mnteau ainsi que dans le noyau la chaleur s'évaccue par des mouvements de matière. La matière chaude moins dense remonte et la matière froide plus dense descend, tout ceci crée des boucles qu'on appelle cellule de convection.Le gradien géothérmique est faible
