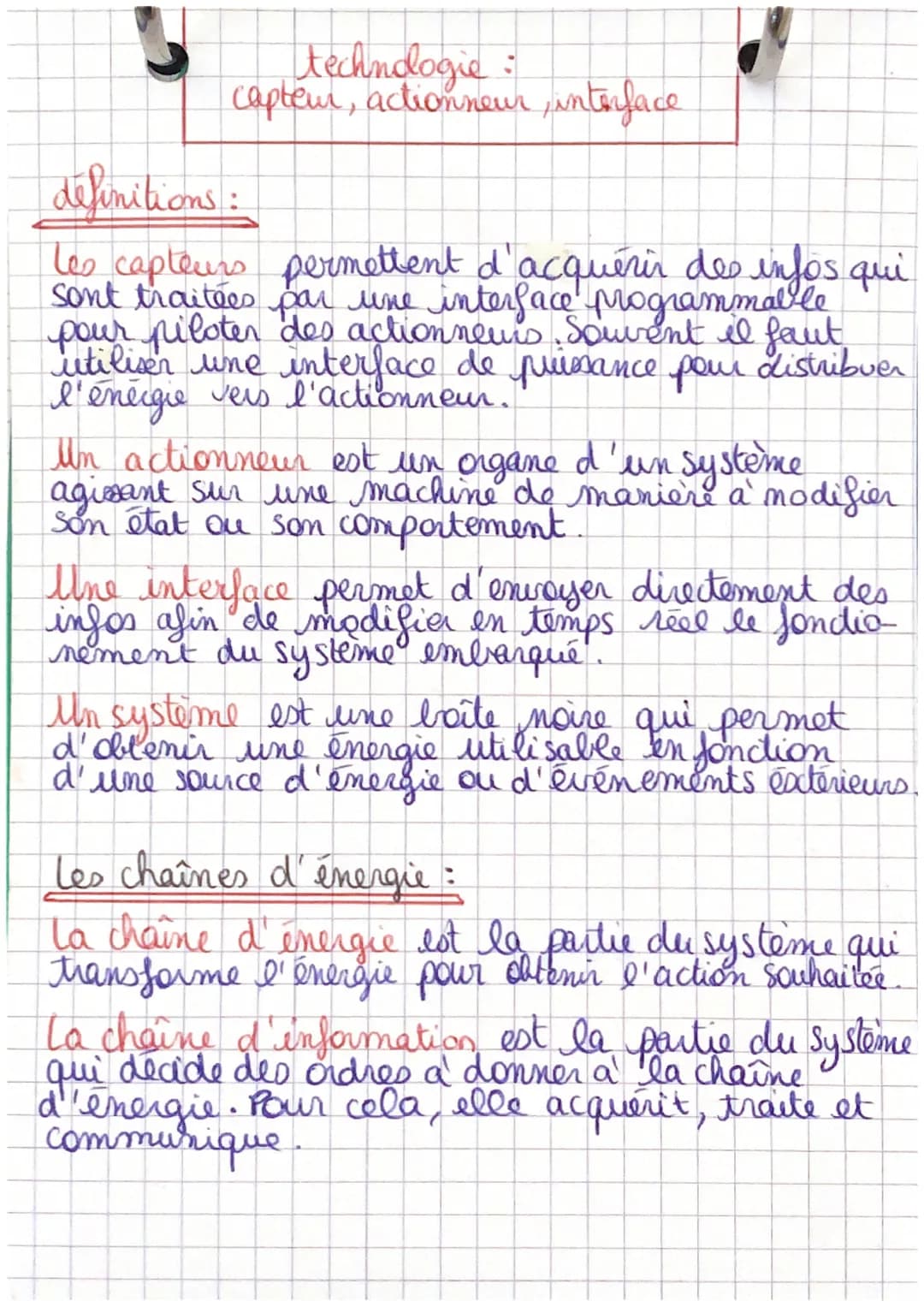

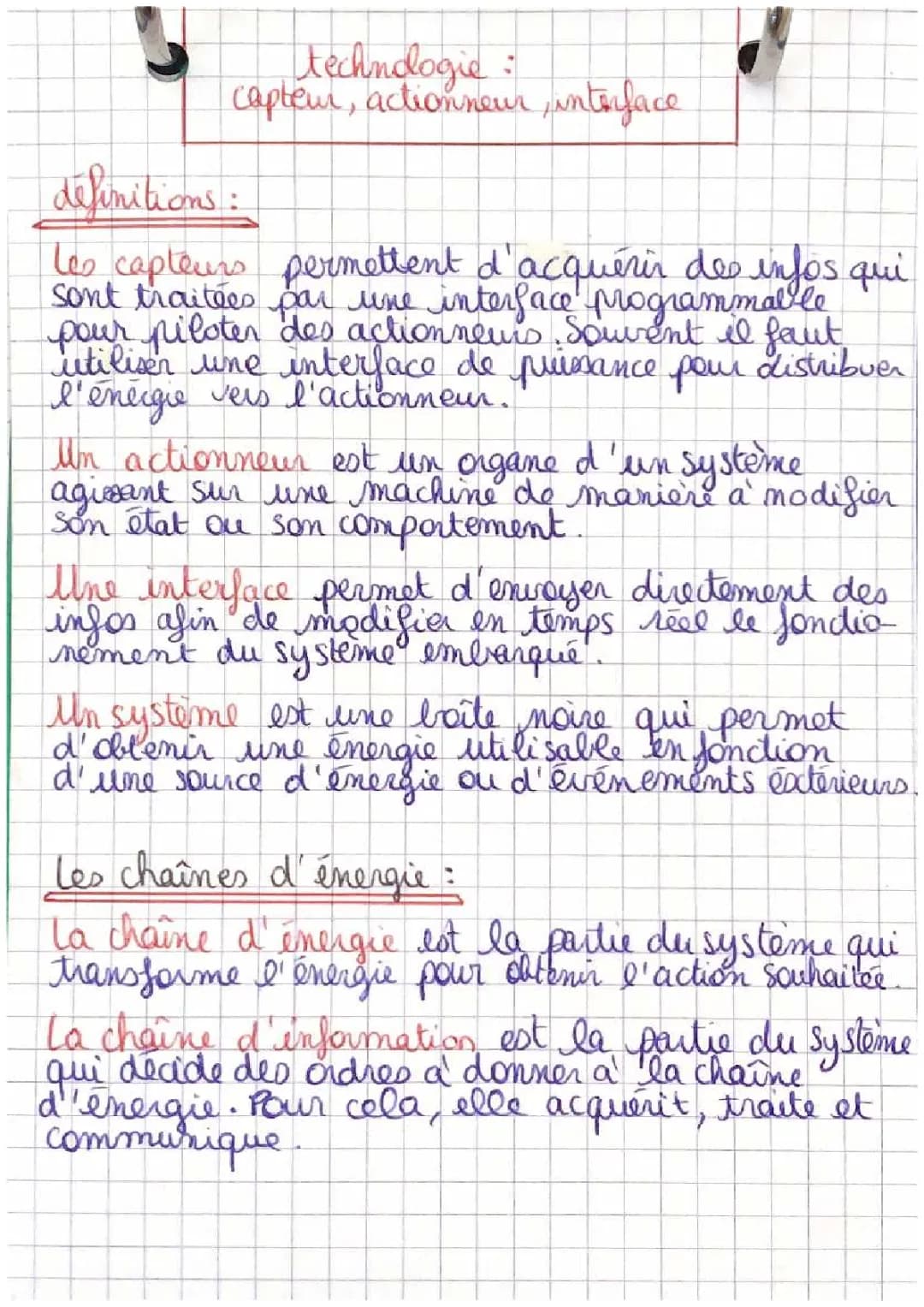

Schéma détaillé de la chaîne d'énergie et d'information
Cette page présente un schéma illustrant le fonctionnement d'une chaîne d'énergie et d'information, en prenant l'exemple d'un système d'éclairage automatique.

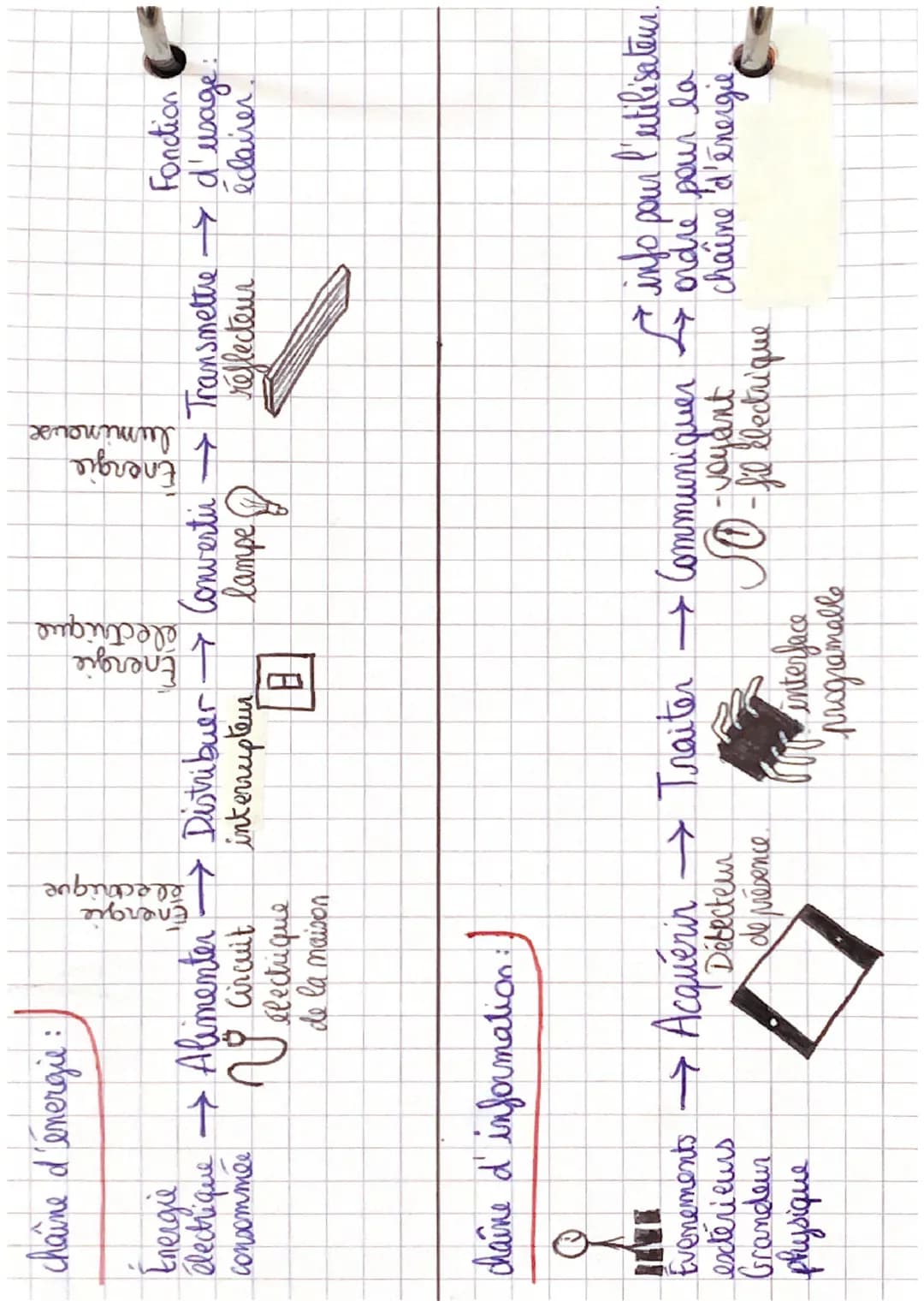

La chaîne d'énergie est représentée en haut du schéma. Elle montre le flux d'énergie électrique à travers différentes étapes :
- Alimenter : L'énergie électrique provient de la maison.
- Distribuer : Un interrupteur contrôle la distribution de l'énergie.
- Convertir : La conversion se fait au niveau de la lampe.
- Transmettre : Un réflecteur transmet l'énergie lumineuse.
Exemple: Dans ce système d'éclairage, la chaîne d'énergie transforme l'énergie électrique en énergie lumineuse à travers ces quatre étapes.
La chaîne d'information est représentée en bas du schéma. Elle illustre le traitement des informations :
- Acquérir : Un détecteur de présence capte les événements extérieurs.
- Traiter : Une interface programmable traite les informations.
- Communiquer : Le système communique des ordres à la chaîne d'énergie et des informations à l'utilisateur.
Highlight: Ce schéma montre clairement l'interaction entre la chaîne d'énergie et la chaîne d'information. Le détecteur de présence uncapteur déclenche le processus, tandis que la lampe unactionneur exécute l'action finale.
Vocabulary: Dans ce contexte, un "détecteur de présence" est un exemple de capteur, tandis que la lampe est un exemple d'actionneur.
Ce schéma illustre parfaitement comment les concepts de capteur, actionneur, et interface s'intègrent dans un système technologique concret, démontrant l'application pratique des définitions vues précédemment.
