Chaine d'Information et d'Énergie pour 3ème et 4ème - Exercices Corrigés PDF

user profile picture

Pauline

@pauline86

La chaîne d'information et d'énergieest un concept fondamental en... Affiche plus

• Techno
Chaines Information - Energie
Chaine d'information
Evenement
exterieur
Energie
d'entrée
E
-> Acquerir -> Craiter
->Alimenter Distil

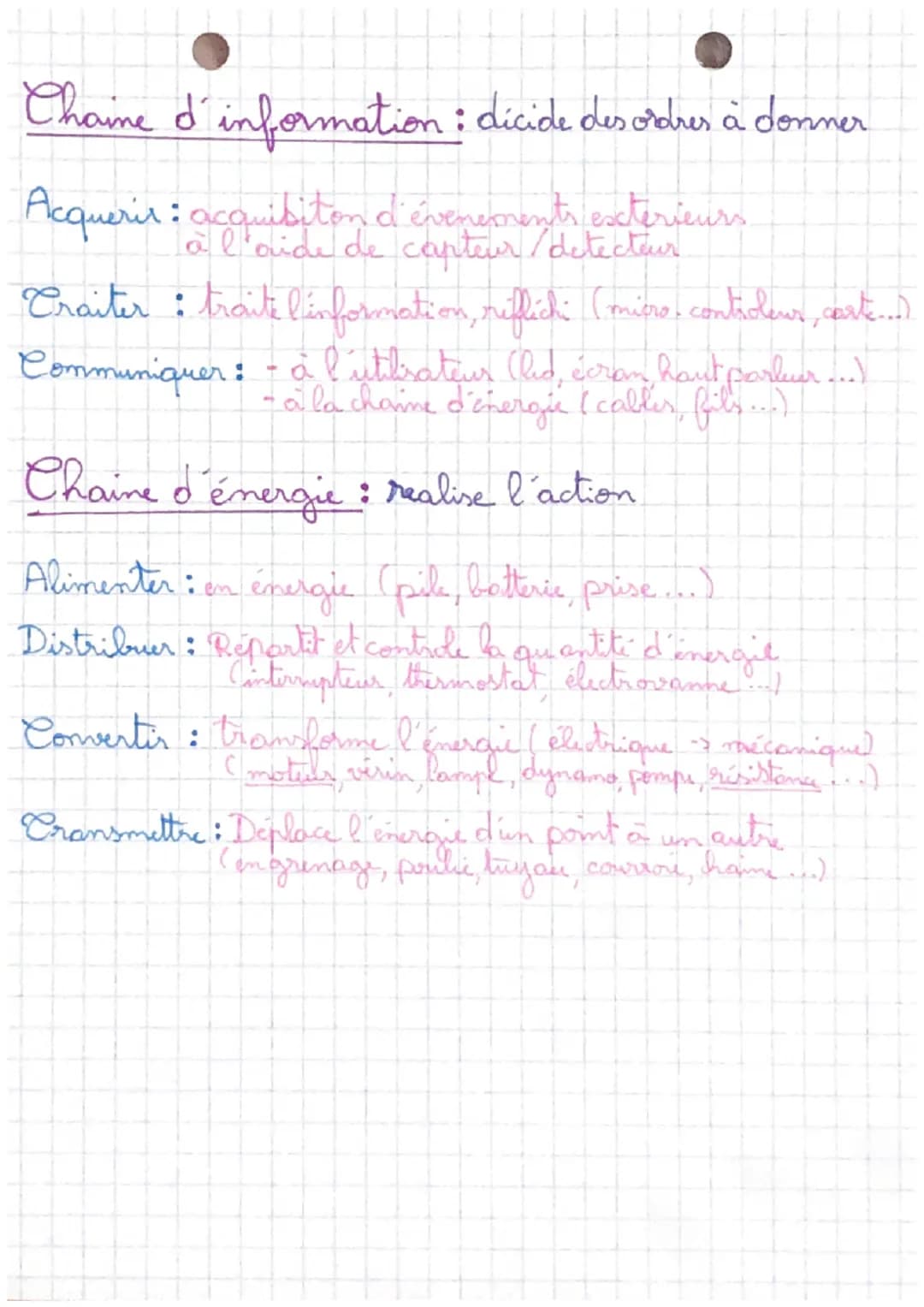

Détails des Chaînes d'Information et d'Énergie

La deuxième page approfondit les composants spécifiques de la chaîne d'information et d'énergie, offrant une explication détaillée de chaque étape du processus.

Pour la chaîne d'information, le document détaille les trois étapes principales :

  1. Acquérir : Cette étape implique l'acquisition d'événements extérieurs à l'aide de capteurs ou de détecteurs.
  2. Traiter : L'information est ensuite traitée et analysée, généralement par un microcontrôleur ou une carte électronique.
  3. Communiquer : Enfin, l'information traitée est communiquée soit à l'utilisateur via des interfaces comme des écrans ou des haut-parleurs, soit à la chaîne d'énergie via des câbles ou des fils.

Example : Dans un thermostat intelligent, le capteur de température acquiert la donnée, le microcontrôleur la traite en la comparant à la température souhaitée, puis communique l'ordre d'allumer ou d'éteindre le chauffage.

Pour la chaîne d'énergie, quatre étapes sont décrites :

  1. Alimenter : Fournir l'énergie nécessaire, que ce soit par pile, batterie ou prise électrique.
  2. Distribuer : Répartir et contrôler la quantité d'énergie, souvent via des interrupteurs, thermostats ou électrovannes.
  3. Convertir : Transformer l'énergie d'une forme à une autre, par exemple de l'électricité en mouvement mécanique.
  4. Transmettre : Déplacer l'énergie d'un point à un autre, utilisant des mécanismes comme des engrenages, poulies ou courroies.

Highlight : Dans la chaîne d'énergie, les actionneurs assurent la fonction de conversion de l'énergie électrique en énergie mécanique ou autre forme d'énergie utile.

Vocabulaire : Un actionneur est un dispositif qui transforme l'énergie en action physique, comme un moteur, un vérin, une lampe ou une pompe.

Cette page fournit une compréhension approfondie de la manière dont les systèmes automatisés fonctionnent, de la détection initiale d'un événement à l'exécution d'une action physique, en passant par le traitement de l'information et la gestion de l'énergie.

• Techno
Chaines Information - Energie
Chaine d'information
Evenement
exterieur
Energie
d'entrée
E
-> Acquerir -> Craiter
->Alimenter Distil

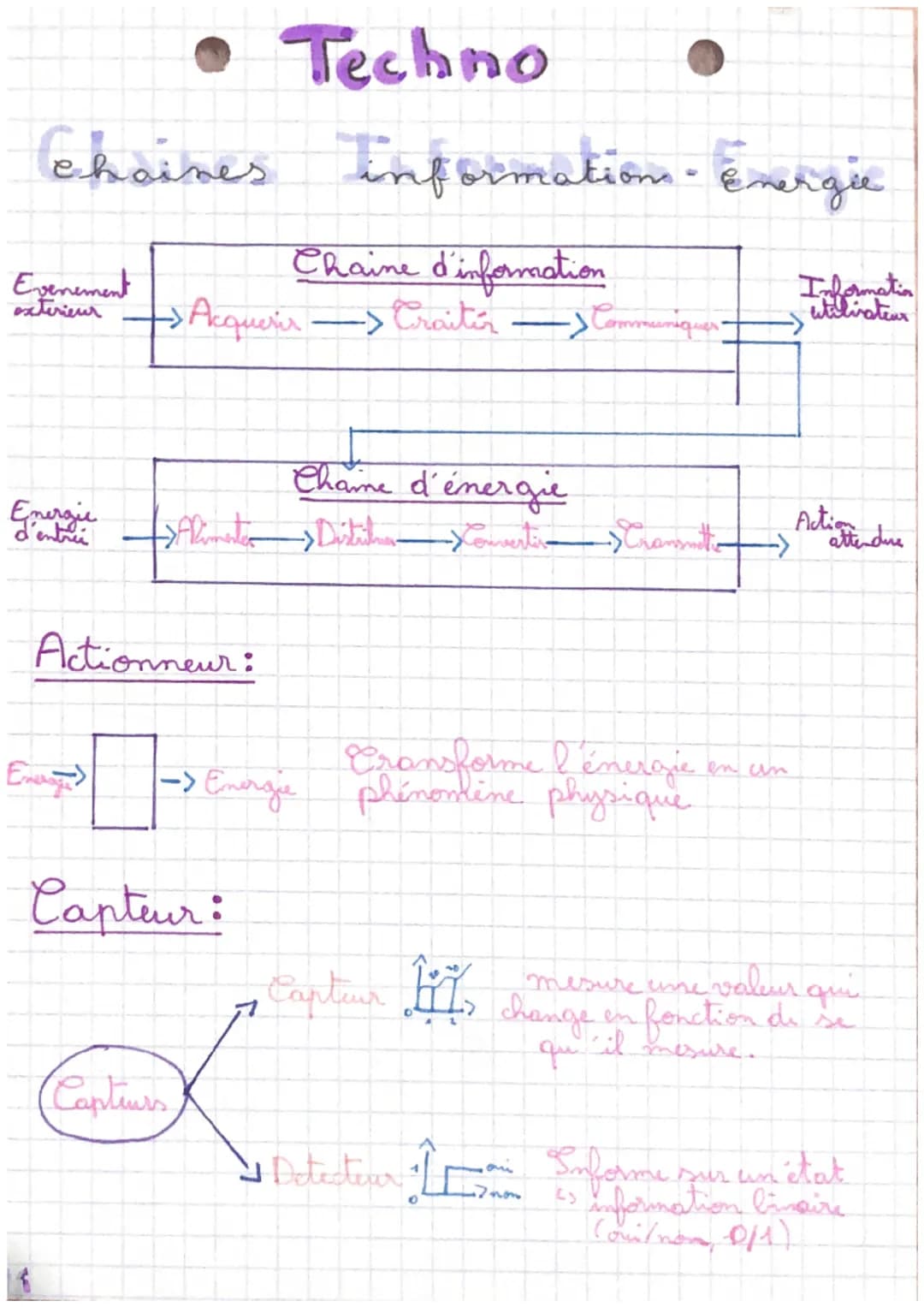

Chaîne d'Information et d'Énergie : Principes Fondamentaux

La première page du document présente les concepts de base de la chaîne d'information et d'énergie. Elle illustre comment ces deux chaînes interagissent pour transformer un événement extérieur en une action attendue.

La chaîne d'information est décrite comme une séquence d'étapes : acquérir, traiter, et communiquer. Elle commence par la capture d'un événement extérieur et se termine par la transmission d'une information à l'utilisateur ou à la chaîne d'énergie.

Définition : La chaîne d'information est responsable de la collecte, du traitement et de la communication des données dans un système automatisé.

La chaîne d'énergie, quant à elle, est présentée comme une série d'étapes comprenant l'alimentation, la distribution, la conversion et la transmission de l'énergie. Elle transforme l'énergie d'entrée en une action physique via un actionneur.

Vocabulaire : Un capteur est un dispositif qui transforme un phénomène physique en information mesurable, tandis qu'un détecteur informe sur un état binaire oui/non,on/offoui/non, on/off.

Le document souligne l'importance des capteurs dans la chaîne d'information. Ils jouent un rôle crucial en mesurant les valeurs qui changent en fonction de ce qu'ils observent, fournissant ainsi les données nécessaires au système pour prendre des décisions.

Highlight : Dans la chaîne d'information, les capteurs assurent la fonction d'acquisition des données, transformant les phénomènes physiques en informations exploitables par le système.
