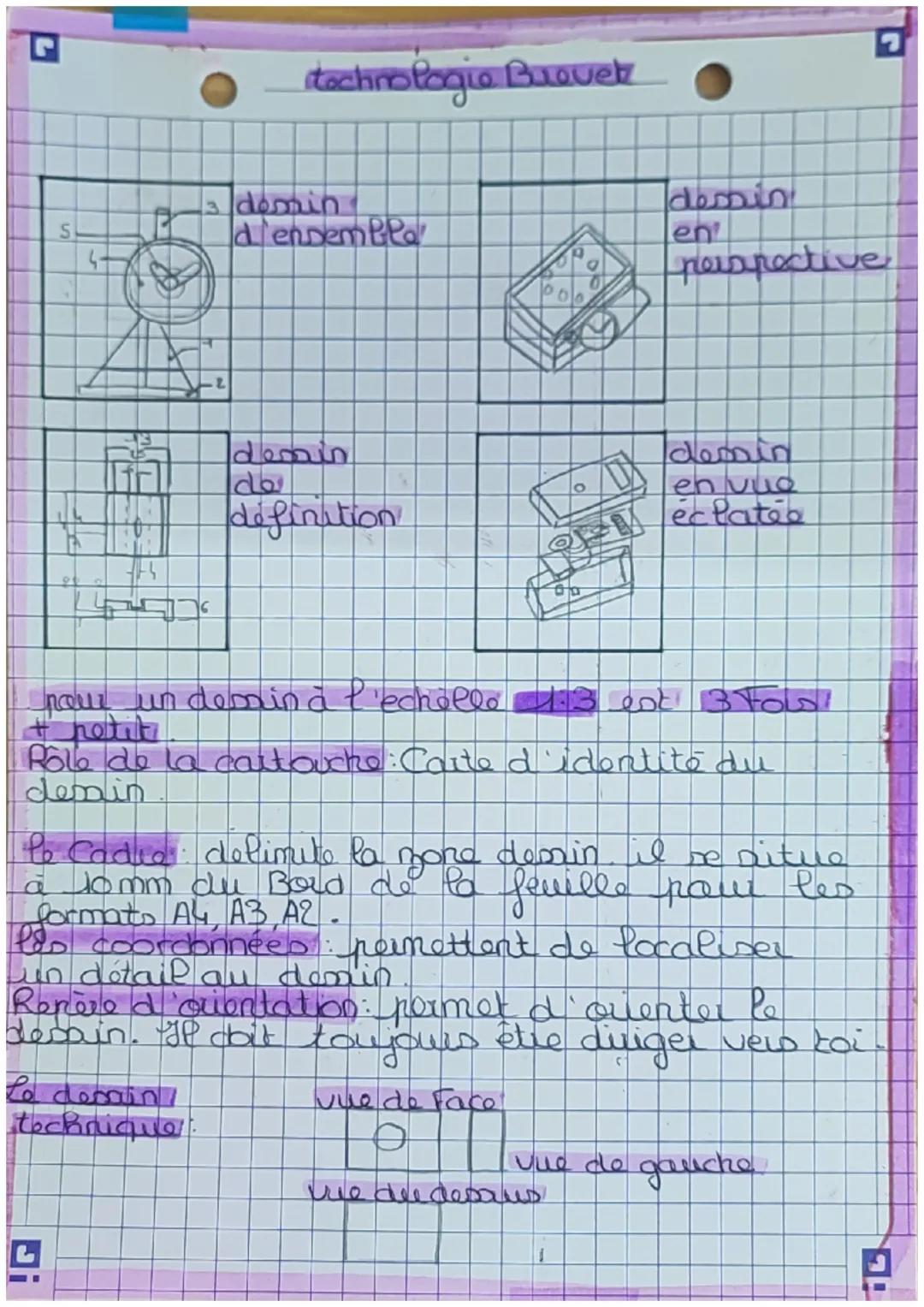

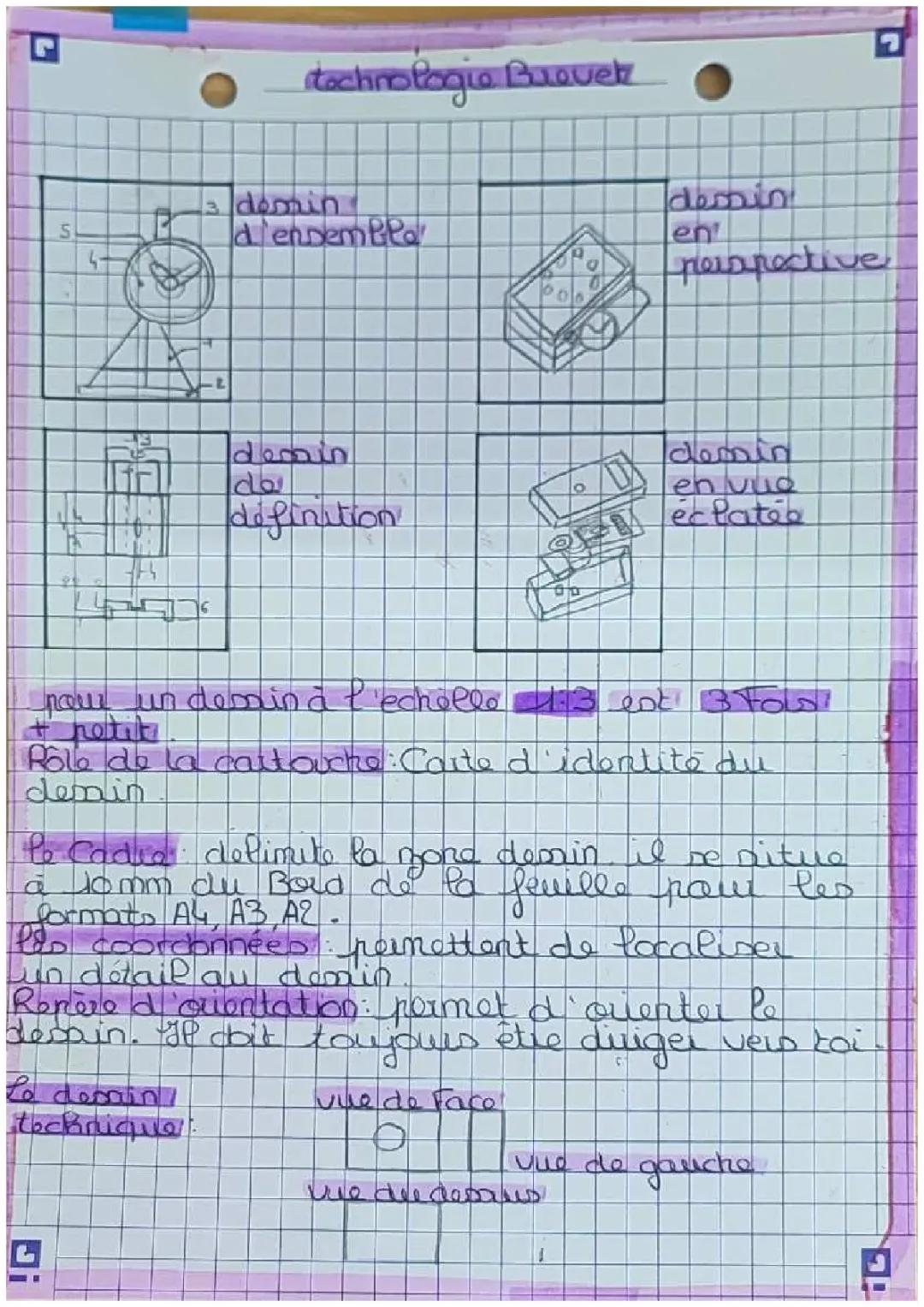

Les bases du dessin technique
Le dessin technique te permet de représenter précisément un objet sous tous ses angles. C'est comme prendre plusieurs photos d'un même objet pour le comprendre parfaitement !
Il existe 3 types de dessins principaux : le dessin en perspective (vision 3D), le dessin de définition (avec toutes les mesures) et le dessin en vue éclatée (pour voir les pièces séparées). L'échelle indique si ton dessin est plus grand ou plus petit que la réalité - par exemple, 1:3 signifie 3 fois plus petit.
Chaque dessin a sa "carte d'identité" appelée cartouche, qui donne toutes les infos importantes. Le cadre se place à 10 mm du bord pour les formats A4, A3 et A2. Les coordonnées t'aident à localiser un détail précis, comme sur une carte au trésor.
💡 Astuce : Le repère d'orientation doit toujours pointer vers toi quand tu regardes le dessin !
2
of 2

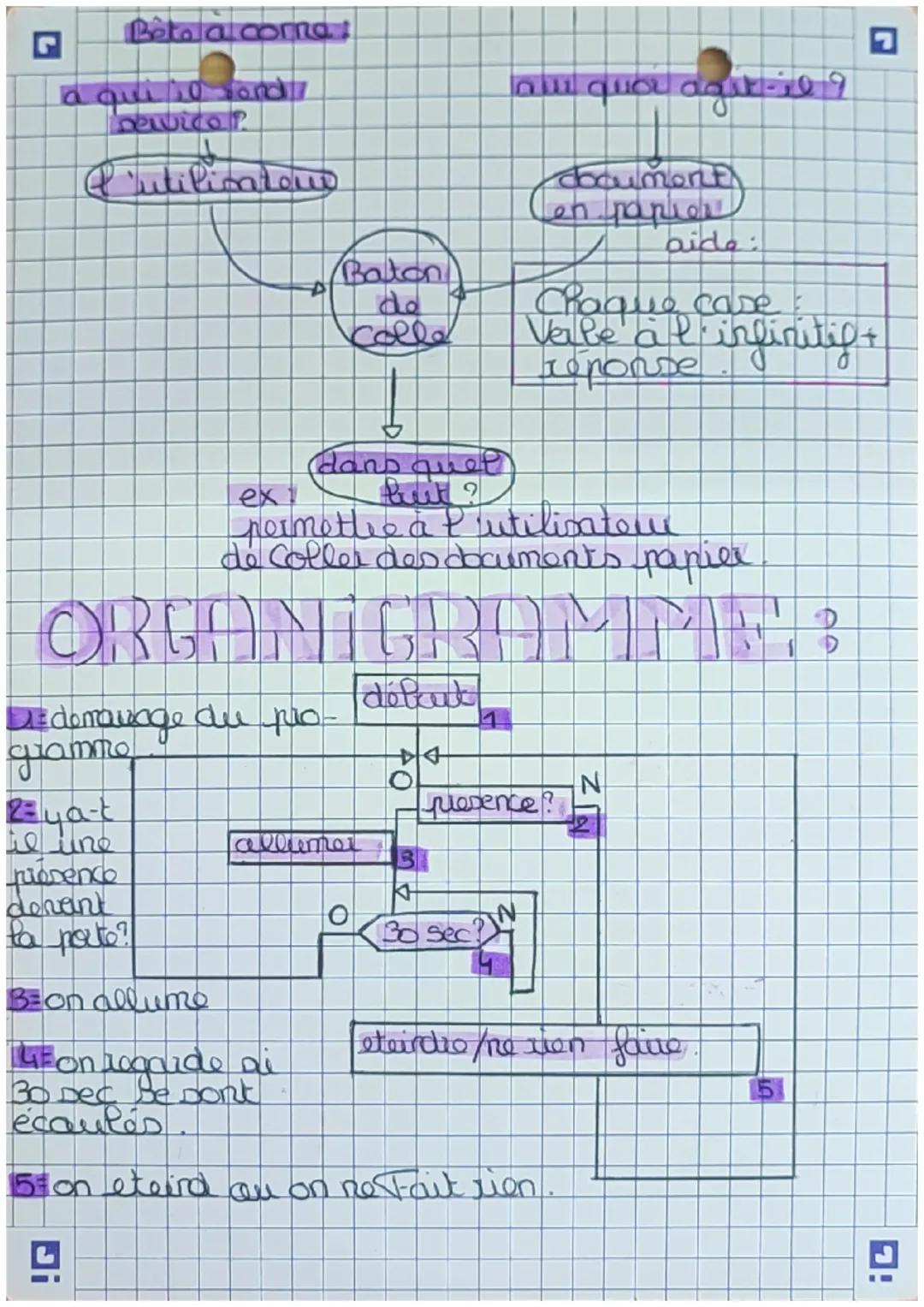

Analyser un objet technique
Pour comprendre n'importe quel objet, pose-toi la "bête à cornes" : à qui rend-il service et dans quel but ? Par exemple, un bâton de colle sert à l'utilisateur pour coller des documents papier.
L'organigramme décrit étape par étape comment fonctionne un objet. Imagine une porte automatique : elle détecte ta présence, s'allume, attend 30 secondes, puis s'éteint si personne ne passe.
Chaque étape de l'organigramme s'écrit avec un verbe à l'infinitif suivi d'une réponse claire. Cette méthode te permet de décomposer n'importe quel mécanisme complexe en actions simples.
🔧 Important : Toujours commencer par identifier l'utilisateur et le besoin avant d'analyser le fonctionnement !
