Le Diagramme Pieuvre : Un Outil Essentiel en Technologie
Le diagramme pieuvre, également connu sous le nom de diagramme des interacteurs, est un outil fondamental en technologie pour l'analyse fonctionnelle d'un objet ou d'un système. Cette représentation graphique permet de visualiser de manière claire et concise la fonction principale d'un objet ainsi que ses interactions avec son environnement.

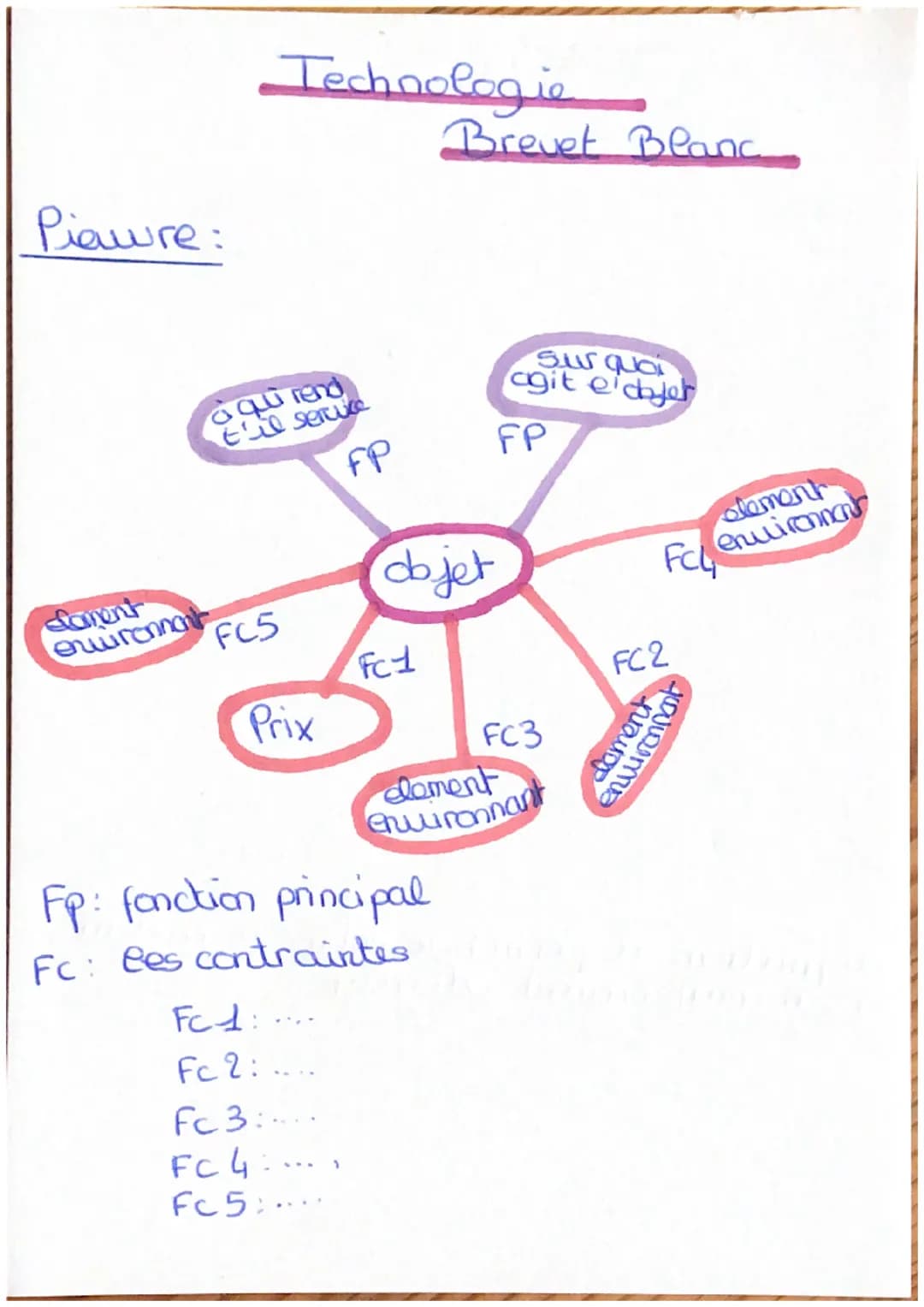

Structure du diagramme pieuvre :
-
Cercle central : Au cœur du diagramme se trouve un cercle qui représente l'objet ou le système étudié. C'est le point de départ de l'analyse.
-
Fonction Principale (FP) : Au centre du cercle, on indique la fonction principale de l'objet. C'est la raison d'être de l'objet, son objectif principal.
Définition: La Fonction Principale (FP) est la raison d'être de l'objet, son but essentiel.
- Fonctions Contraintes (FC) : Autour du cercle central, on trouve plusieurs flèches qui relient l'objet aux éléments de son environnement. Ces flèches représentent les fonctions contraintes.
Vocabulaire: Les Fonctions Contraintes (FC) sont les interactions entre l'objet et son environnement qui doivent être prises en compte dans sa conception.
-
Numérotation des FC : Chaque fonction contrainte est numérotée (FC1, FC2, FC3, etc.) pour faciliter leur identification et leur analyse.
-
Description des FC : À côté de chaque flèche, on trouve une brève description de la fonction contrainte correspondante.
Exemple: Dans un diagramme pieuvre pour un stylo, la FC1 pourrait être "être confortable à tenir", la FC2 "ne pas tacher les mains", la FC3 "être économique", etc.
L'utilisation du diagramme pieuvre présente plusieurs avantages :
- Il permet une visualisation claire des interactions entre l'objet et son environnement.
- Il facilite l'identification des contraintes à prendre en compte lors de la conception ou de l'amélioration d'un produit.
- Il aide à structurer la réflexion et l'analyse fonctionnelle d'un objet.
Highlight: Le diagramme pieuvre est un outil précieux pour les ingénieurs, les designers et les étudiants en technologie, car il permet une analyse systématique et approfondie des fonctions d'un objet.
Pour réaliser un diagramme pieuvre, on peut utiliser différents supports :
- Un diagramme pieuvre PDF peut être utilisé comme modèle ou pour partager l'analyse.
- Des outils de diagramme pieuvre en ligne existent pour faciliter la création et la modification du diagramme.
- Un diagramme pieuvre vierge peut être utilisé comme point de départ pour une nouvelle analyse.
Vocabulaire: Un diagramme pieuvre vierge est un modèle de base sans aucune information, prêt à être complété.
En conclusion, le diagramme pieuvre est un outil indispensable en technologie pour l'analyse fonctionnelle. Que ce soit pour un exercice corrigé de diagramme pieuvre ou pour une analyse professionnelle, cette méthode offre une approche structurée et visuelle pour comprendre les fonctions et contraintes d'un objet ou d'un système.
