Signaux Logiques : Fondements de l'Électronique Numérique

Les signaux logiques constituent la base de l'électronique numérique et sont essentiels pour comprendre le fonctionnement des systèmes informatiques modernes. Cette section explore les concepts clés des signaux logiques, leur représentation et leur utilisation dans les circuits électroniques.

Définition: Un signal logique est un type de signal numérique qui ne peut prendre que deux valeurs, généralement représentées par 0 et 1.

Caractéristiques principales des signaux logiques :

1. Variable binaire : Un signal logique est binaire par nature, ne pouvant prendre que deux états distincts.

Exemple: Un interrupteur électrique (ouvert ou fermé), une LED (allumée ou éteinte), ou la présence/absence d'un signal électrique sont des exemples de signaux logiques.

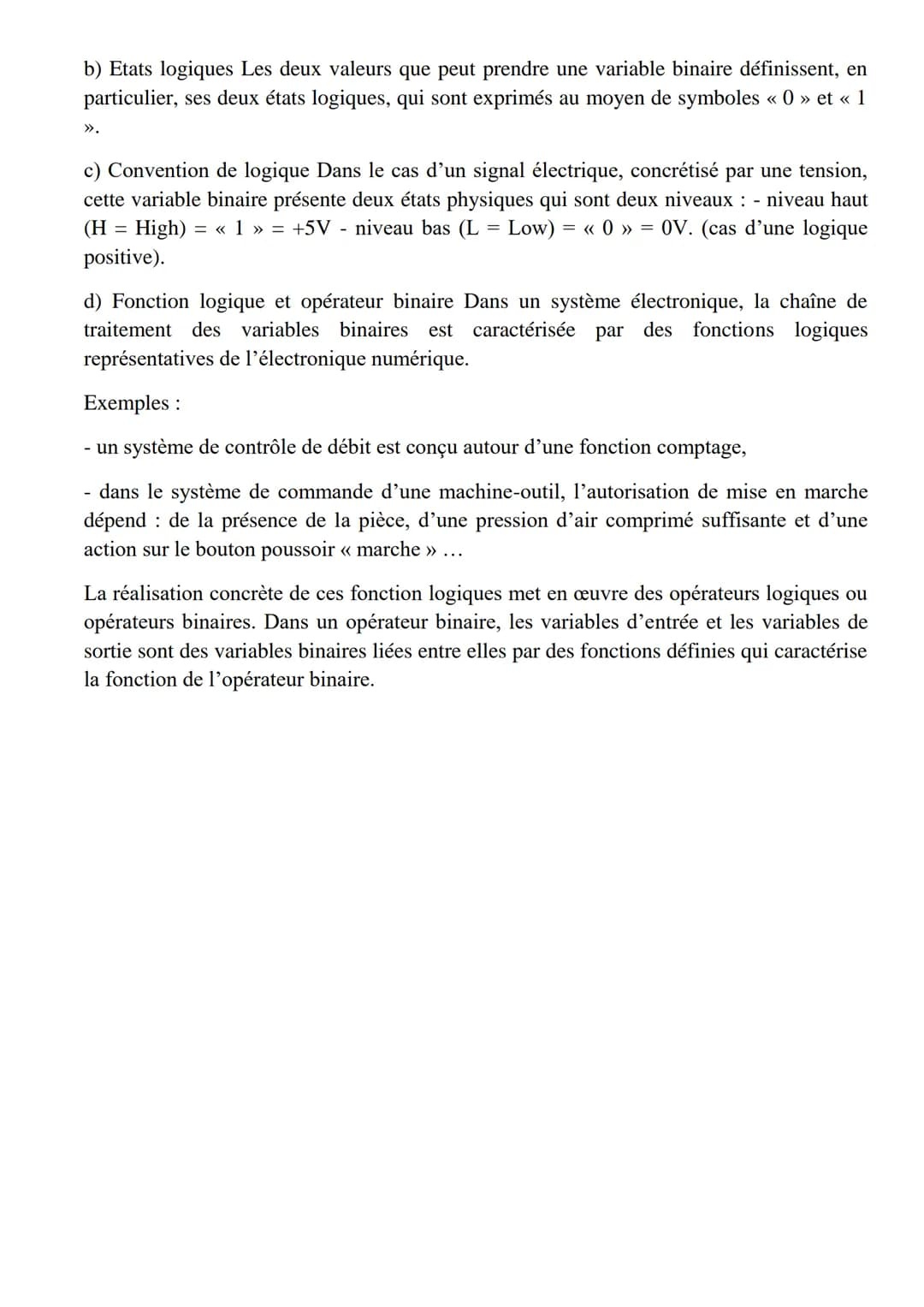

2. États logiques : Les deux valeurs possibles d'une variable binaire définissent ses états logiques, symbolisés par "0" et "1".

3. Convention de logique : Dans le cas d'un signal électrique, ces états sont représentés par des niveaux de tension. Par exemple, dans une logique positive :

   • Niveau haut $H = High$ = "1" = +5V
   • Niveau bas $L = Low$ = "0" = 0V

Highlight: La convention de logique est cruciale pour l'interprétation correcte des signaux dans les circuits numériques.

4. Fonctions logiques et opérateurs binaires : Les systèmes électroniques traitent les variables binaires à travers des fonctions logiques, qui sont au cœur de l'électronique numérique.

Exemple: Un système de contrôle de débit utilisant une fonction de comptage, ou un système de commande de machine-outil vérifiant plusieurs conditions avant l'autorisation de mise en marche.

Les opérateurs logiques ou binaires sont utilisés pour réaliser concrètement ces fonctions logiques. Dans un opérateur binaire, les variables d'entrée et de sortie sont des variables binaires liées par des fonctions définies qui caractérisent l'opération effectuée.

La compréhension des signaux logiques est fondamentale pour quiconque étudie ou travaille dans le domaine de l'électronique numérique, de l'informatique ou des systèmes de contrôle automatisés. Ces concepts forment la base de la conception de circuits logiques complexes et de systèmes de traitement de l'information numérique.

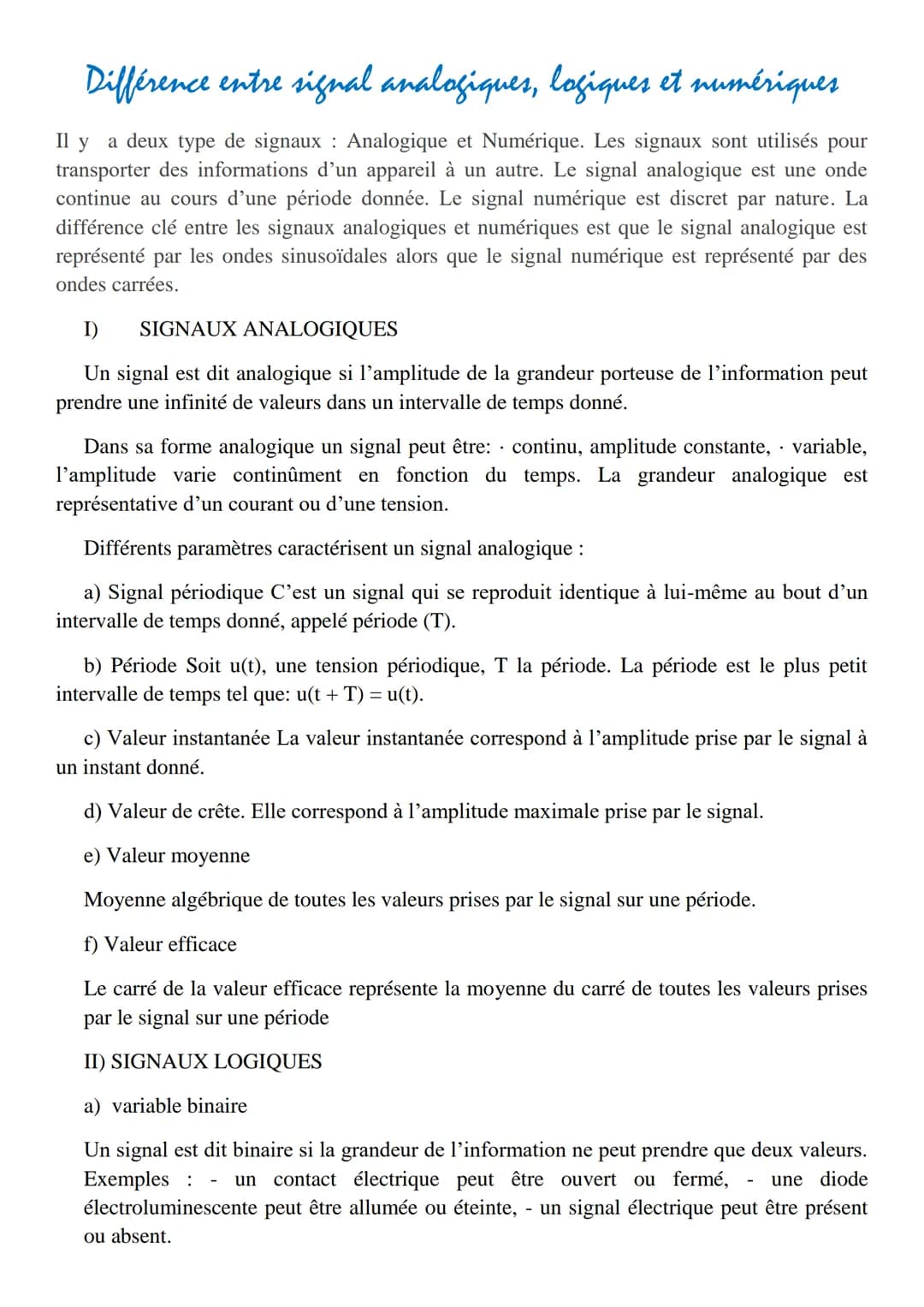

Signaux Analogiques : Caractéristiques et Paramètres

Les signaux analogiques sont une forme fondamentale de transmission d'information dans les systèmes électroniques. Ils se caractérisent par leur nature continue, où l'amplitude de la grandeur porteuse de l'information peut prendre une infinité de valeurs dans un intervalle de temps donné. Cette section explore les différents paramètres qui définissent un signal analogique.

Définition: Un signal analogique est une représentation continue d'une information, où l'amplitude varie de manière continue en fonction du temps.

Les signaux analogiques peuvent être constants ou variables, et sont généralement représentatifs d'un courant ou d'une tension. Plusieurs paramètres clés caractérisent un signal analogique :

1. Signal périodique : C'est un signal qui se répète identiquement après un intervalle de temps appelé période (T).

2. Période : Pour une tension périodique u(t), la période T est le plus petit intervalle de temps tel que u$t+T$ = u(t).

3. Valeur instantanée : Elle correspond à l'amplitude du signal à un instant précis.

4. Valeur de crête : C'est l'amplitude maximale atteinte par le signal.

5. Valeur moyenne : Elle représente la moyenne algébrique de toutes les valeurs prises par le signal sur une période.

6. Valeur efficace : Le carré de la valeur efficace est la moyenne du carré de toutes les valeurs prises par le signal sur une période.

Exemple: Un exemple de signal analogique pourrait être la tension électrique fournie par une prise murale, qui varie de manière sinusoïdale au fil du temps.

La compréhension de ces paramètres est cruciale pour l'analyse et la manipulation des signaux analogiques dans divers domaines de l'électronique et des télécommunications.
