Le diagramme pieuvre est un outil essentiel en technologie qui permet de visualiser les relations entre un produit et son environnement. Cette méthode simple mais puissante aide à identifier la fonction principale d'un produit ainsi que ses contraintes externes.

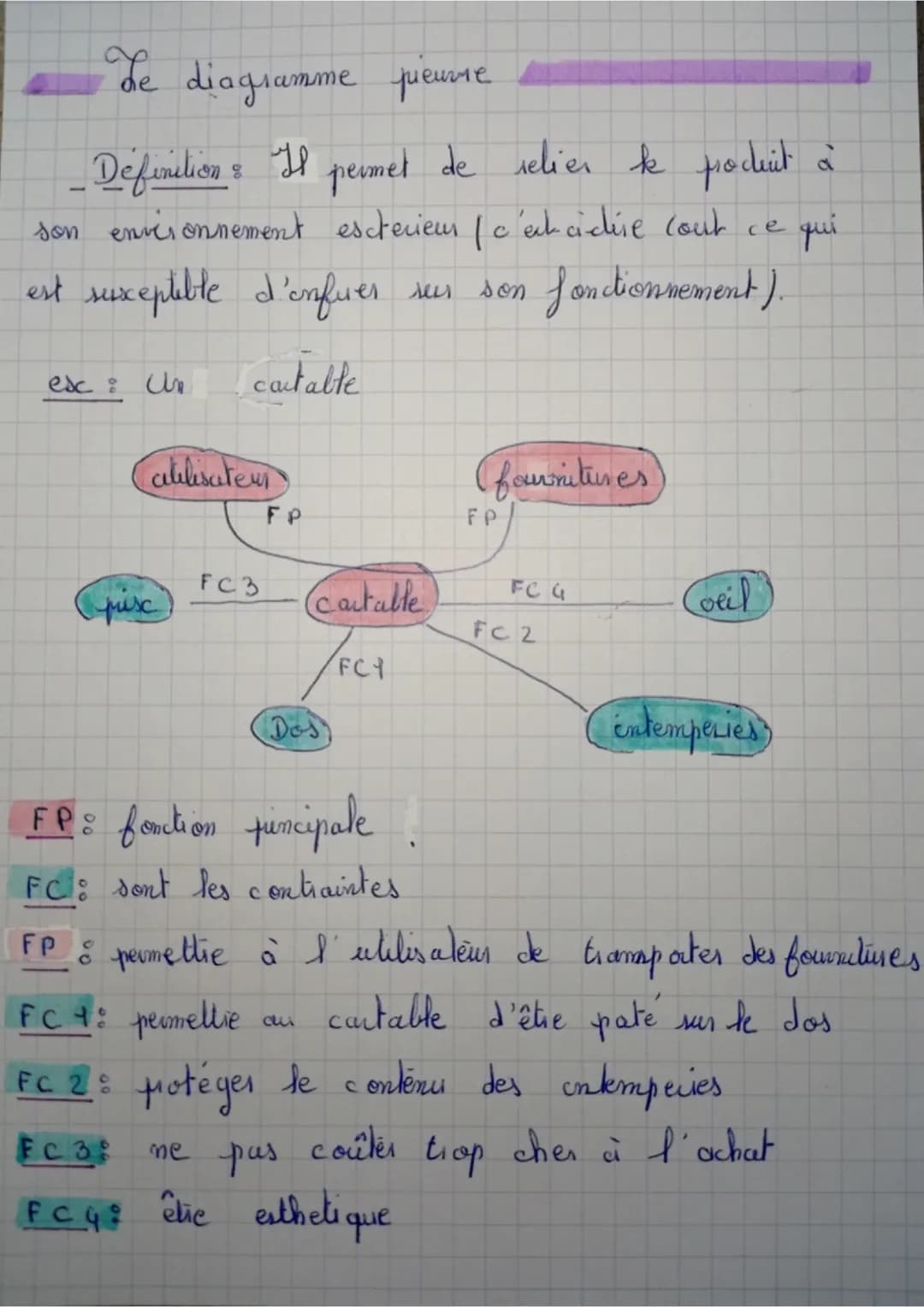

fiche brevet : le diagramme pieuvre – page 1

Inscris-toi pour voir le contenu.
C'est gratuit!

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Le Diagramme Pieuvre - Bases et Application

Le diagramme pieuvre relie un produit à son environnement extérieur, c'est-à-dire tout ce qui peut influencer son fonctionnement. Sa structure ressemble à une pieuvre avec le produit au centre et des "tentacules" qui le connectent aux éléments externes.

Dans ce type de diagramme, on distingue la fonction principale (FP) qui représente l'objectif premier du produit, et les fonctions contraintes (FC) qui sont des exigences imposées par l'environnement. Par exemple, pour un cartable, la fonction principale serait "permettre à l'utilisateur de transporter des fournitures".

Les fonctions contraintes peuvent être nombreuses : "permettre au cartable d'être posé sur le dos", "protéger le contenu des intempéries", "ne pas coûter trop cher à l'achat" ou encore "être esthétique". Ces éléments apparaissent dans un diagramme pieuvre PDF ou peuvent être créés avec un outil en ligne.

💡 Astuce pratique : Pour faire un diagramme pieuvre efficace, commence toujours par identifier clairement le produit central, puis liste tous les éléments extérieurs avant de définir les relations entre eux. Tu peux utiliser un diagramme pieuvre vierge Word ou un outil gratuit en ligne !
