L'organigramme : un diagramme fonctionnel essentiel
L'organigramme est présenté comme un outil fondamental pour décrire le fonctionnement des systèmes automatisés. Il offre une représentation graphique ordonnée des différentes opérations de traitement d'un problème, ainsi que des liaisons entre ces opérations. Cette méthode visuelle s'avère plus efficace qu'une description textuelle pour comprendre rapidement les processus complexes.
Définition: Un organigramme est une représentation graphique ordonnée des différentes opérations de traitement d'un problème, ainsi que des liaisons qui existent entre les différentes opérations.
L'organigramme obéit à des règles d'écriture simples et assemble des symboles normalisés et des textes. Cette standardisation facilite la compréhension universelle des processus représentés.
Highlight: L'utilisation de symboles normalisés dans un organigramme permet une compréhension rapide et universelle des processus, indépendamment de la langue ou du domaine d'expertise.
Les principaux symboles utilisés dans la construction d'un organigramme sont présentés :
- Le symbole de début/fin, qui représente le commencement ou la conclusion de l'organigramme.
- Le symbole de traitement, qui illustre une action ou le traitement d'une opération à effectuer, généralement réalisé par un actionneur.
- Le symbole de test, qui représente un choix à effectuer entre deux possibilités en fonction d'un critère donné, souvent lié à l'information fournie par un capteur.

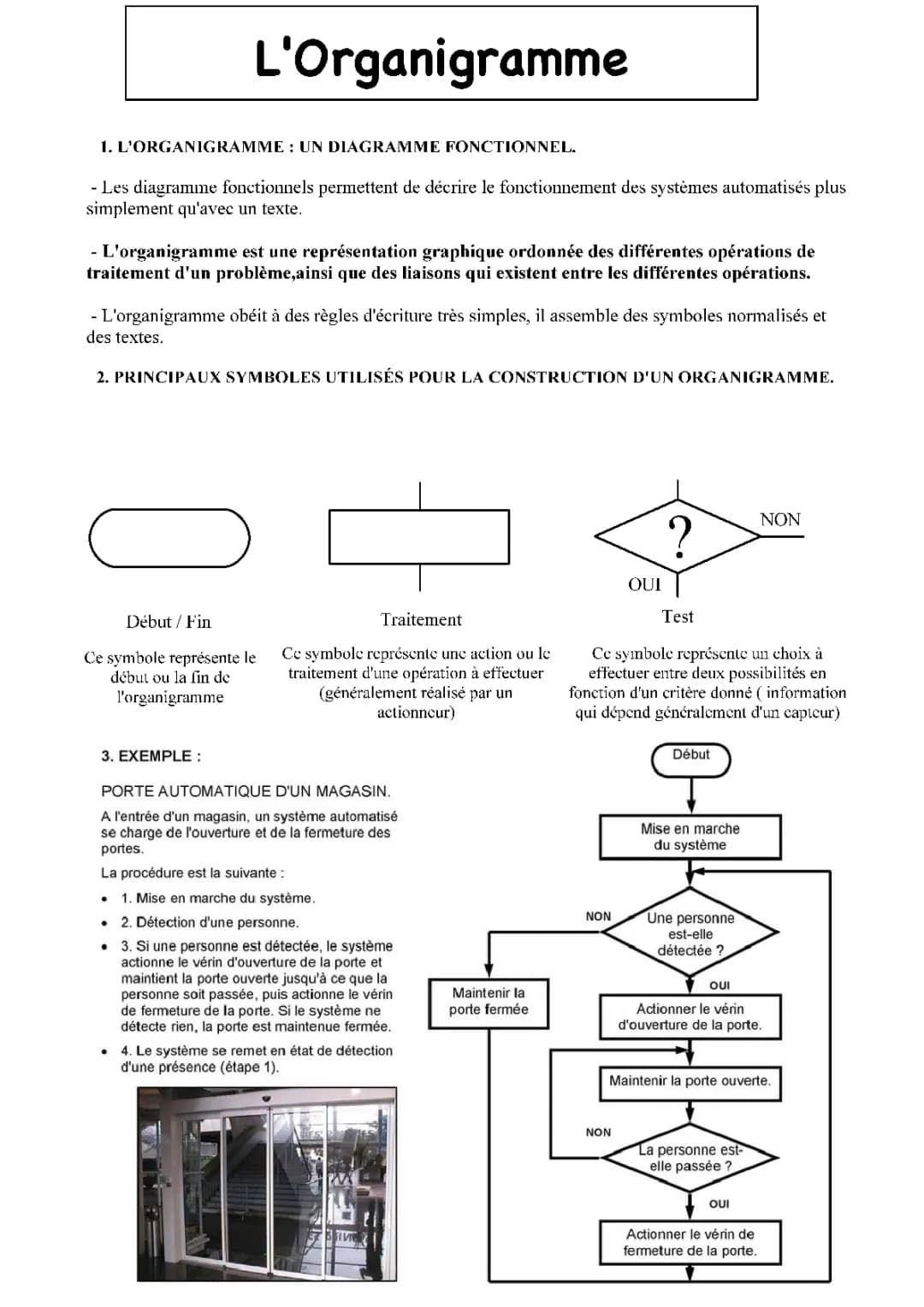

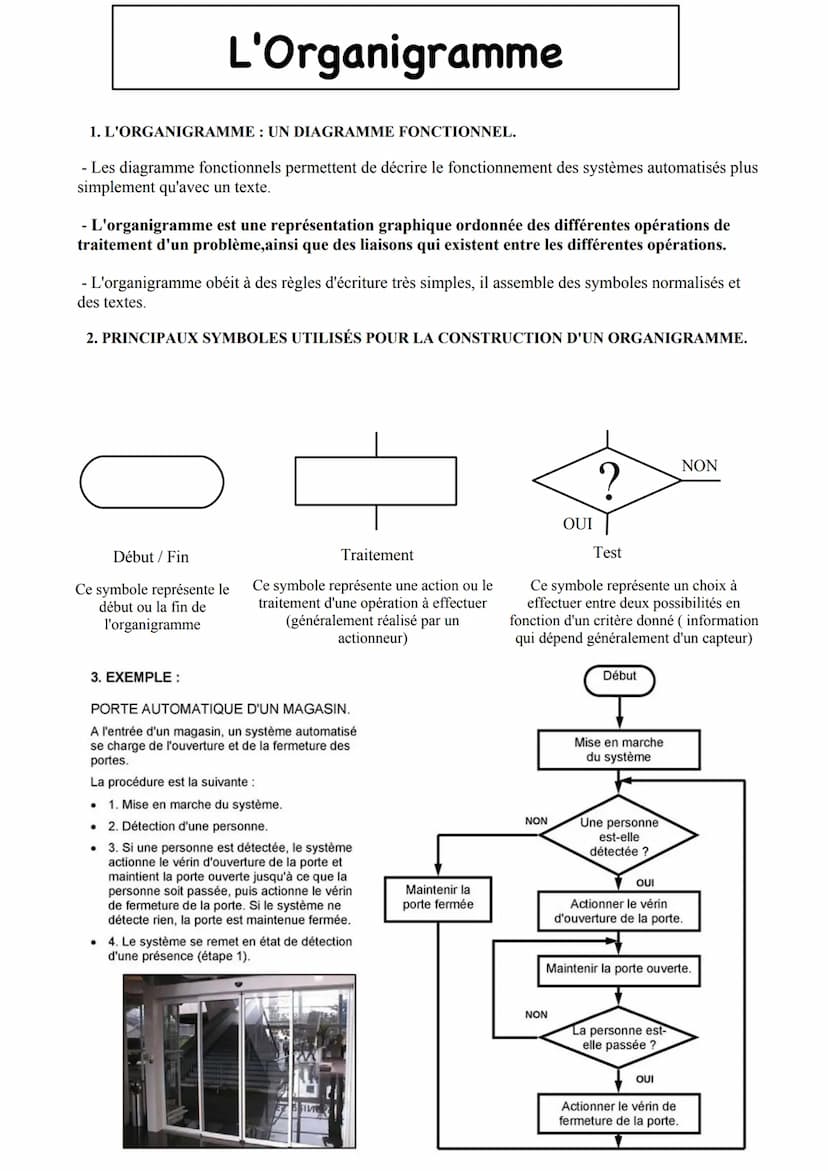

Exemple: Un exemple concret d'application d'un organigramme est fourni avec le cas d'une porte automatique de magasin. L'organigramme détaille le processus de détection d'une personne, d'ouverture de la porte, de maintien de l'ouverture jusqu'au passage de la personne, puis de fermeture de la porte.
Cet exemple illustre parfaitement comment un organigramme fonctionnel peut représenter de manière claire et concise un processus automatisé relativement complexe, démontrant ainsi l'utilité de cet outil dans la conception et la compréhension des systèmes automatisés.
