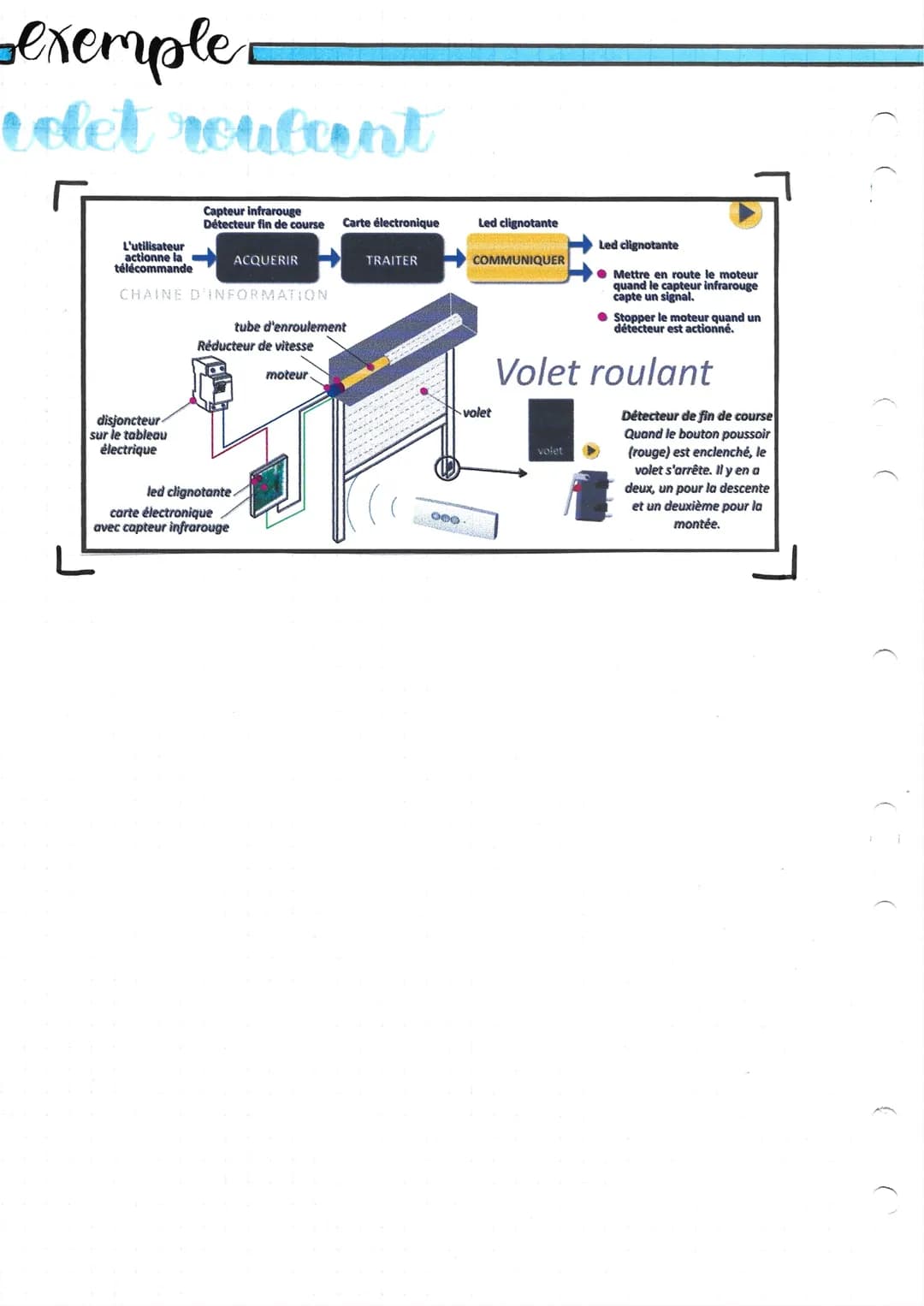

Exemple concret : Le volet roulant automatisé

Pour illustrer concrètement le fonctionnement d'une chaîne d'information, prenons l'exemple d'un volet roulant automatisé. Ce système intègre parfaitement les trois fonctions de la chaîne d'information dans un contexte pratique et familier.

Fonction Acquérir dans le volet roulant

Dans ce système, la fonction d'acquisition est assurée par plusieurs composants :

1. Un capteur infrarouge qui détecte les signaux de la télécommande.
2. Des détecteurs de fin de course qui indiquent les positions extrêmes du volet.

Highlight: L'élément permettant d'acquérir une information dans une chaîne d'information du volet roulant est principalement le capteur infrarouge.

Ces capteurs transforment les actions de l'utilisateur $utilisation de la télécommande$ et l'état physique du volet $position haute ou basse$ en signaux électriques compréhensibles par le système.

Fonction Traiter dans le volet roulant

Le traitement des informations est effectué par une carte électronique équipée d'un microcontrôleur. Cette carte reçoit les signaux des capteurs et les interprète pour déterminer les actions à entreprendre.

Exemple: La carte électronique traite le signal du capteur infrarouge pour décider de mettre en route le moteur lorsqu'un signal de la télécommande est capté.

Elle gère également la logique de fonctionnement, comme l'arrêt du moteur lorsqu'un détecteur de fin de course est activé, assurant ainsi la sécurité du système.

Fonction Communiquer dans le volet roulant

La communication dans ce système se fait à deux niveaux :

1. Vers la chaîne d'énergie : La carte électronique envoie des ordres au moteur pour monter ou descendre le volet.
2. Vers l'utilisateur : Une LED clignotante informe l'utilisateur de l'état de fonctionnement du volet.

Vocabulary: Un détecteur de fin de course est un interrupteur qui est activé lorsque le volet atteint une position extrême $complètement ouvert ou fermé$.

Ce système illustre parfaitement l'interaction entre la chaîne d'information et la chaîne d'énergie, montrant comment les informations sont acquises, traitées et utilisées pour contrôler un mécanisme physique tout en fournissant un retour à l'utilisateur.

Highlight: La chaîne d'information du volet roulant électrique est un excellent exemple pour comprendre l'application pratique des concepts d'acquisition, de traitement et de communication dans un système automatisé courant.

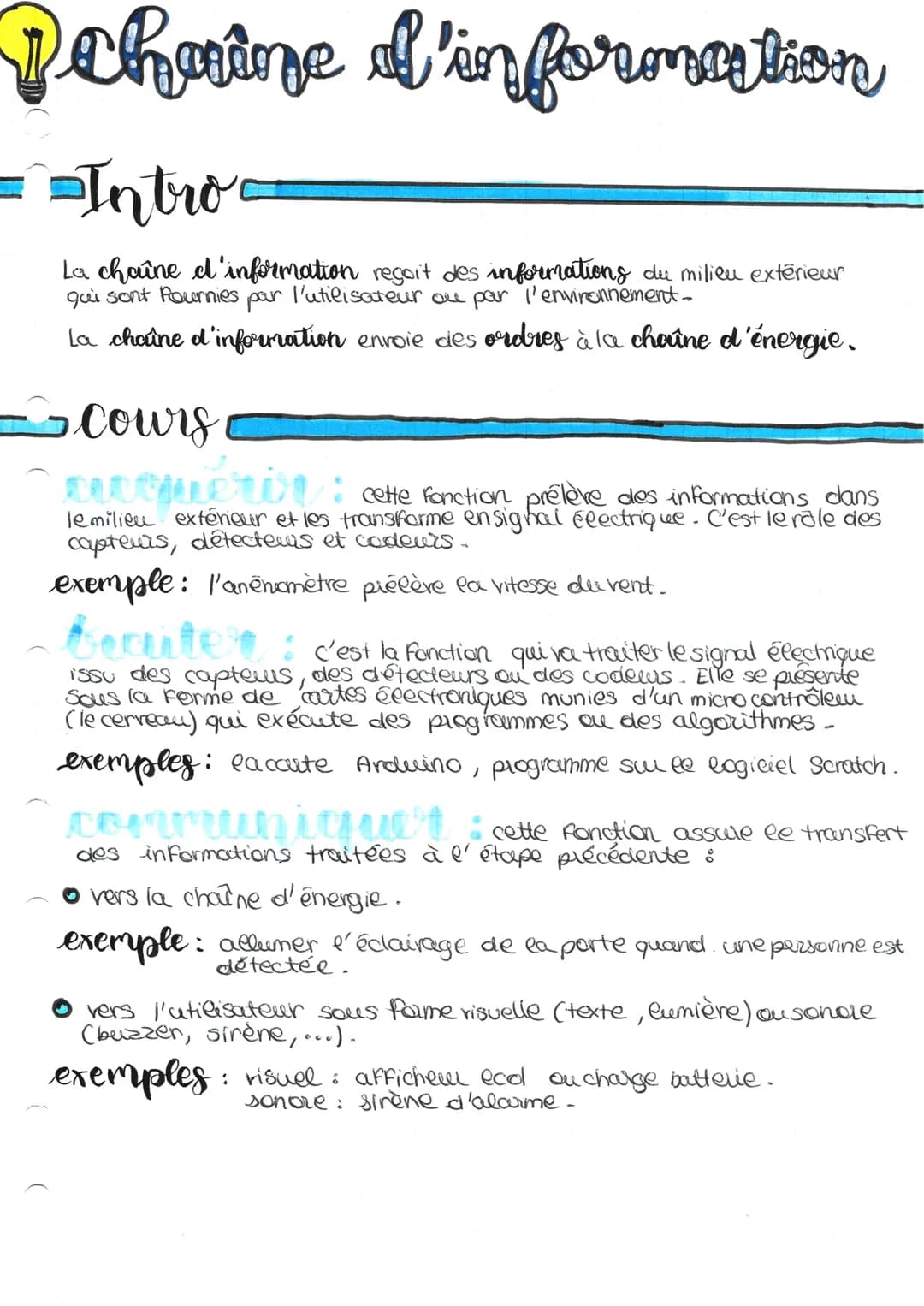

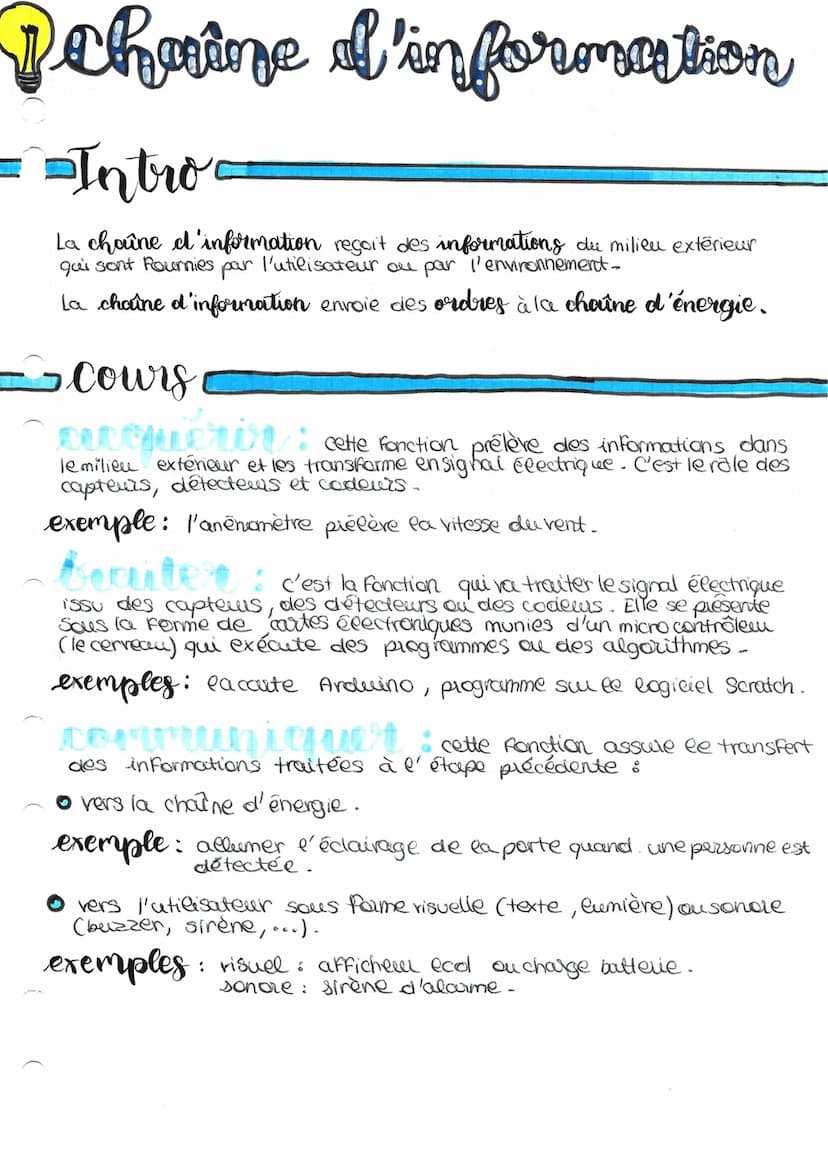

Introduction à la chaîne d'information

La chaîne d'information est un concept fondamental en technologie, particulièrement important pour les élèves de 3ème et 4ème. Elle représente le processus par lequel un système automatisé reçoit, traite et transmet des informations.

Définition: La chaîne d'information est la partie d'un système qui gère les flux d'informations, depuis leur acquisition jusqu'à leur utilisation pour contrôler la chaîne d'énergie ou communiquer avec l'utilisateur.

Cette chaîne interagit constamment avec l'environnement extérieur, recevant des informations de l'utilisateur ou de l'environnement, et envoyant des ordres à la chaîne d'énergie.

Highlight: La chaîne d'information est composée de trois fonctions principales : acquérir, traiter et communiquer.

Fonction Acquérir

La fonction "acquérir" est la première étape de la chaîne d'information. Elle consiste à collecter des données du monde extérieur et à les transformer en signaux électriques exploitables par le système.

Exemple: Un anémomètre, qui mesure la vitesse du vent, est un excellent exemple de dispositif remplissant la fonction d'acquisition dans une chaîne d'information.

Cette fonction est assurée par des composants tels que les capteurs, les détecteurs et les codeurs. Ces éléments sont essentiels car ils permettent au système de "percevoir" son environnement.

Fonction Traiter

La fonction "traiter" est le cœur de la chaîne d'information. Elle prend en charge les signaux électriques issus de la phase d'acquisition et les analyse pour prendre des décisions.

Vocabulary: Un microcontrôleur est un petit ordinateur intégré sur une seule puce, capable d'exécuter des programmes et de contrôler divers composants électroniques.

Cette fonction est généralement réalisée par des cartes électroniques équipées de microcontrôleurs. Ces derniers exécutent des programmes ou des algorithmes pour interpréter les données et déterminer les actions à entreprendre.

Exemple: Une carte Arduino programmée avec le logiciel Scratch est un excellent exemple de système de traitement dans une chaîne d'information.

Fonction Communiquer

La fonction "communiquer" est la dernière étape de la chaîne d'information. Elle assure la transmission des informations traitées vers deux destinations principales :

1. La chaîne d'énergie, pour contrôler les actions physiques du système.
2. L'utilisateur, pour fournir des retours visuels ou sonores.

Exemple: L'allumage automatique de l'éclairage d'une porte lorsqu'une personne est détectée illustre parfaitement la communication vers la chaîne d'énergie.

La communication vers l'utilisateur peut prendre diverses formes :

• Visuelle : texte sur un écran, voyants lumineux
• Sonore : buzzers, sirènes

Exemple: Un afficheur indiquant le niveau de charge d'une batterie est un exemple de communication visuelle vers l'utilisateur.
