L'organigramme pour système automatisé
L'organigramme est un outil graphique crucial pour représenter le déroulement cycle système automatisé. Il offre une visualisation claire et concise des étapes et des décisions impliquées dans un processus automatisé.
Définition : Un organigramme est une représentation graphique d'un algorithme ou d'un processus, utilisant des symboles connectés par des flèches pour montrer les étapes et leur séquence.

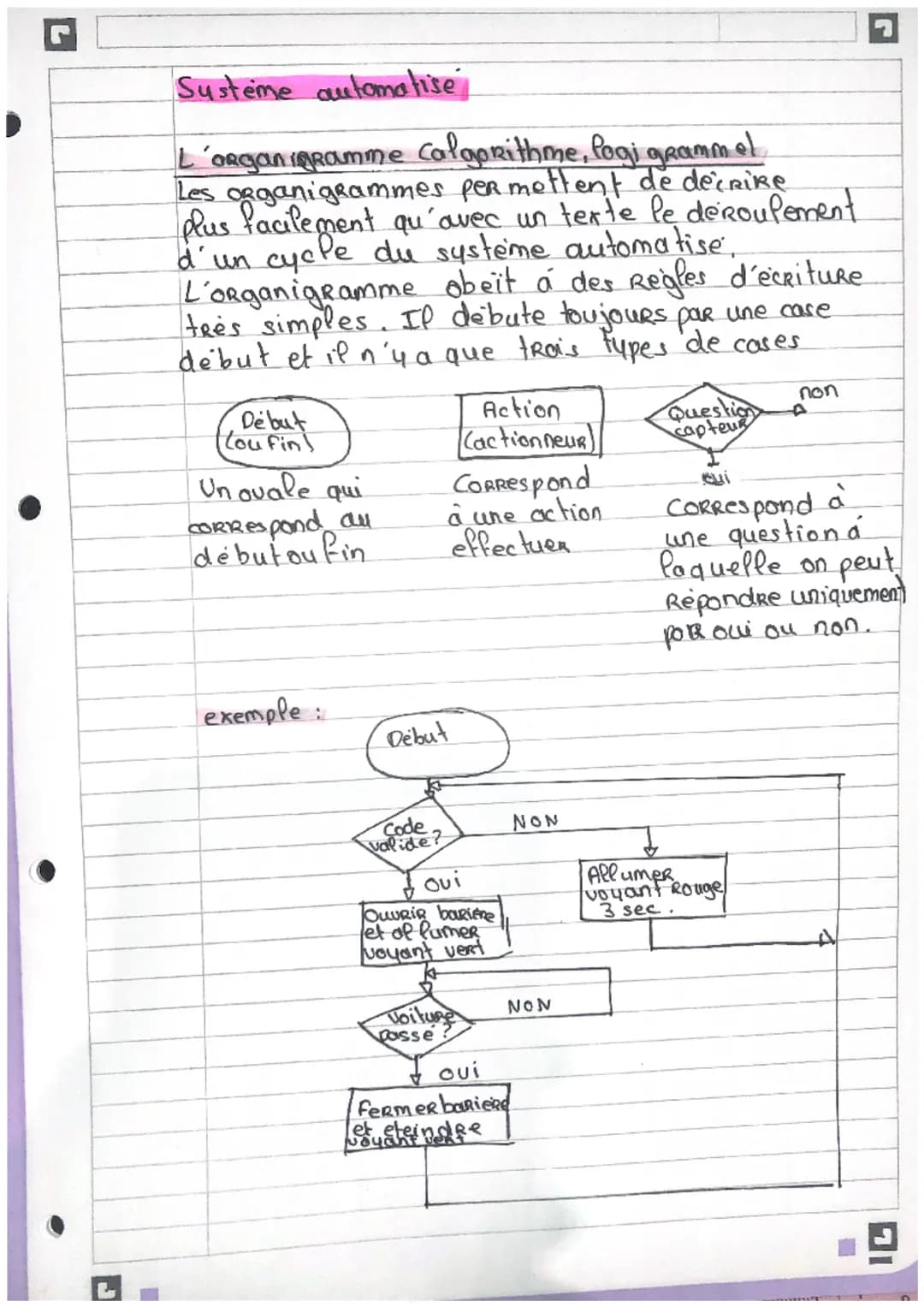

Les règles d'écriture d'organigramme sont simples mais essentielles pour assurer une compréhension universelle. L'organigramme commence toujours par une case de début et se termine par une case de fin, toutes deux représentées par des ovales.
Vocabulaire : Algorithme - Une série d'instructions ou d'étapes pour résoudre un problème ou accomplir une tâche.
Il existe trois types principaux de cases dans un organigramme pour système automatisé :
- Ovale (début/fin) : Marque le commencement et la conclusion du processus.
- Rectangle (action) : Représente une action à effectuer ou une opération à réaliser.
- Losange (question) : Indique un point de décision avec des réponses "oui" ou "non".
Exemple : Dans un système de barrière automatique, une case rectangulaire pourrait indiquer "Ouvrir barrière", tandis qu'une case en losange pourrait demander "Code valide ?".
Ces éléments sont interconnectés par des flèches qui montrent le flux logique du processus, guidant le lecteur à travers le déroulement cycle système automatisé.
Highlight : L'utilisation d'organigrammes simplifie considérablement la description et la compréhension des systèmes automatisés complexes, en offrant une représentation visuelle claire des processus.
En suivant ces règles d'écriture d'organigramme, il devient possible de décrire efficacement des systèmes allant de simples contrôles d'accès à des processus industriels complexes, facilitant ainsi la conception, l'analyse et l'optimisation des systèmes automatisés.
