Le diagramme objet-interaction : représentation des interactions d'un système
Le diagramme objet-interaction est un outil fondamental en physique pour visualiser et analyser les interactions d'un système avec son environnement. Cette page présente les principes de base de sa construction et son utilité.
Définition: Le diagramme objet-interaction est une représentation graphique qui permet d'illustrer toutes les interactions dans lesquelles un système étudié est impliqué.
La construction du diagramme se fait en suivant trois étapes essentielles :
- Placer le système étudié au centre du diagramme
- Positionner les autres systèmes en interaction autour
- Représenter les interactions entre les systèmes
Highlight: Il est crucial de distinguer deux types d'interactions dans le diagramme :
- Les interactions de contact : elles se produisent lorsque deux objets agissent l'un sur l'autre en se touchant.
- Les interactions à distance : elles ont lieu lorsque deux objets agissent l'un sur l'autre sans contact physique.

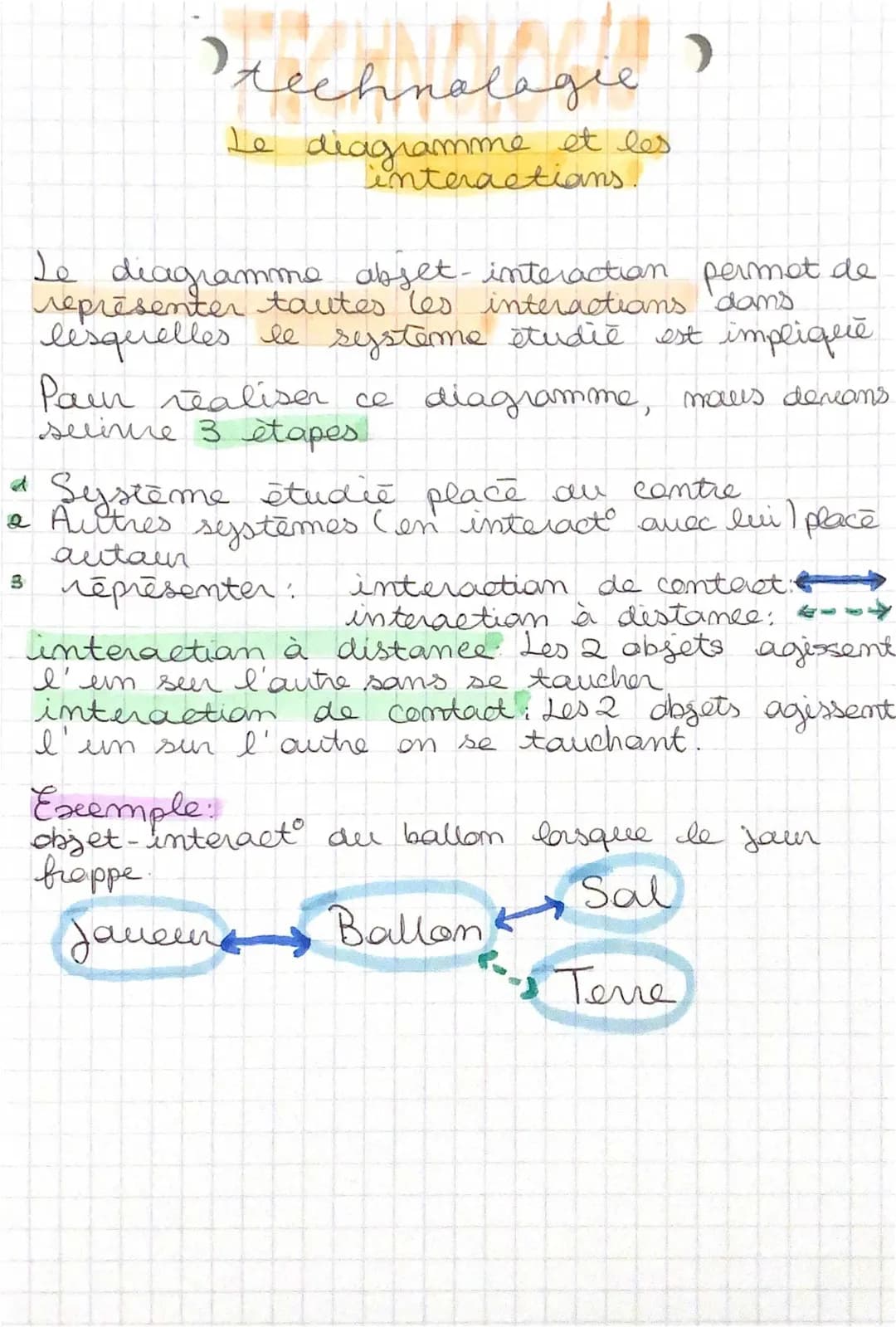

Exemple: Un diagramme objet-interaction ballon est présenté pour illustrer le concept. Il montre les interactions lorsqu'un joueur frappe un ballon. On y voit le ballon au centre, entouré du joueur, du sol et de la Terre, avec les interactions représentées par des flèches.
Vocabulary:
- Interaction de contact: Action entre deux objets qui se touchent physiquement.
- Interaction à distance: Action entre deux objets qui s'influencent mutuellement sans contact direct.
Ce diagramme est particulièrement utile dans divers domaines de la physique, comme la mécanique, l'électromagnétisme, et même dans des contextes plus spécifiques comme l'étude du mouvement d'un parachutiste ou les interactions gravitationnelles de la Lune.
