Le diagramme FAST : un outil puissant d'analyse fonctionnelle

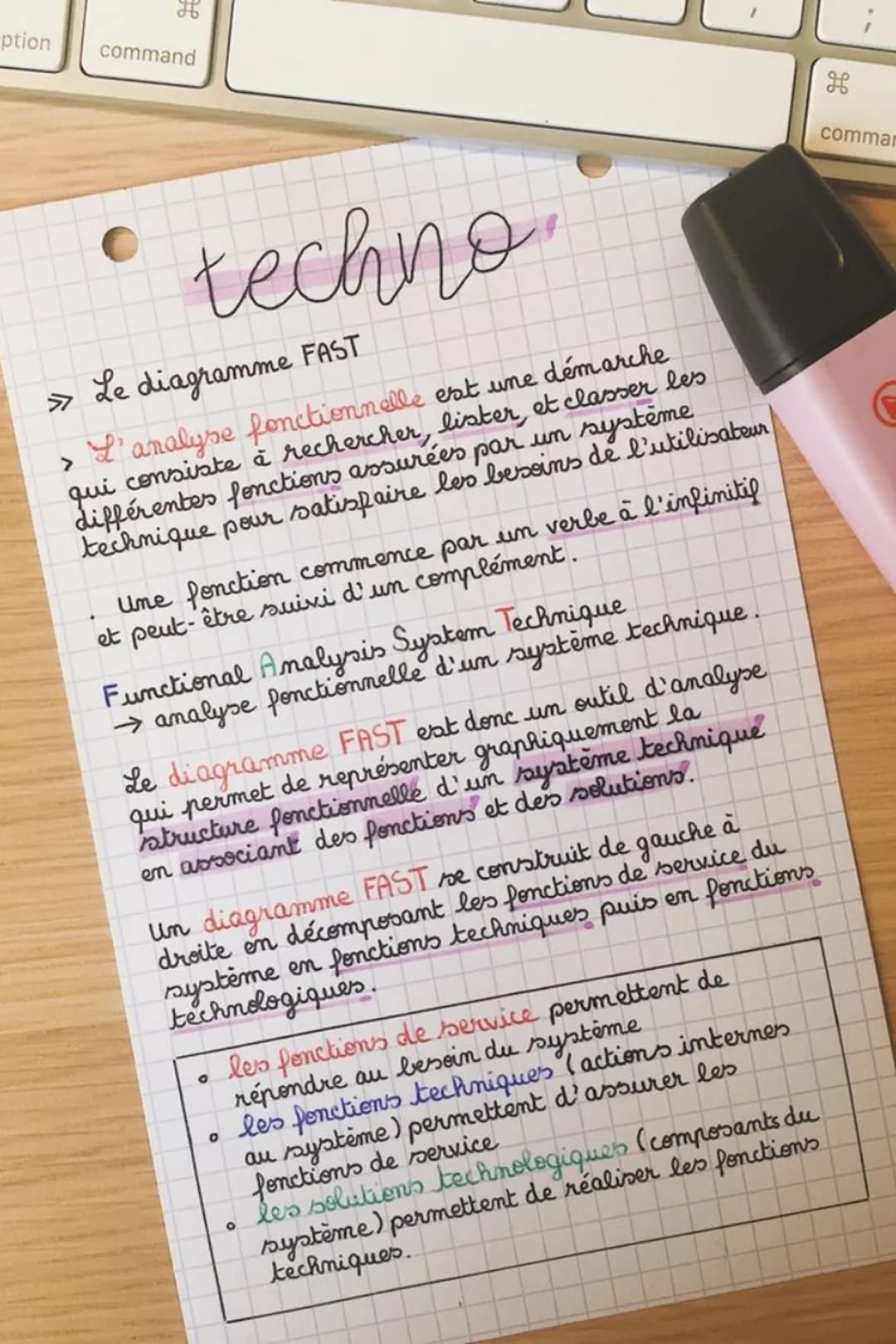

Le diagramme FAST (Functional Analysis System Technique) est un outil graphique utilisé dans l'analyse fonctionnelle des systèmes techniques. Il permet de représenter visuellement la structure fonctionnelle d'un produit ou d'un système en décomposant ses fonctions de manière hiérarchique.

Définition: L'analyse fonctionnelle est une démarche qui consiste à rechercher, lister et classer les différentes fonctions assurées par un système technique pour satisfaire les besoins de l'utilisateur.

Le diagramme FAST se construit de gauche à droite en décomposant les fonctions en trois niveaux principaux :

1. Les fonctions de service : Elles répondent directement aux besoins du système et de l'utilisateur.

2. Les fonctions techniques : Ce sont les actions internes au système qui permettent d'assurer les fonctions de service.

3. Les solutions technologiques : Il s'agit des composants concrets du système qui permettent de réaliser les fonctions techniques.

Highlight: Une fonction dans un diagramme FAST commence toujours par un verbe à l'infinitif, éventuellement suivi d'un complément.

L'utilisation du diagramme FAST présente plusieurs avantages :

• Il offre une vision claire et structurée des fonctions d'un système
• Il facilite l'identification des relations entre les différentes fonctions
• Il aide à optimiser la conception en mettant en évidence les redondances ou les manques

Exemple: Pour un stylo, une fonction de service pourrait être "Écrire sur du papier". Une fonction technique associée serait "Déposer de l'encre", et la solution technologique correspondante serait "Bille et réservoir d'encre".

Le diagramme FAST est largement utilisé dans l'industrie et l'ingénierie pour analyser et améliorer les produits existants ou concevoir de nouveaux systèmes plus efficaces. Il fait partie intégrante de la modélisation et simulation des objets et systèmes techniques.

Vocabulaire: FAST signifie "Functional Analysis System Technique" en anglais, ce qui se traduit par "Technique d'Analyse Fonctionnelle Systématique" en français.
