Comprendre les Fonctions Techniques et la Chaîne d'Énergie

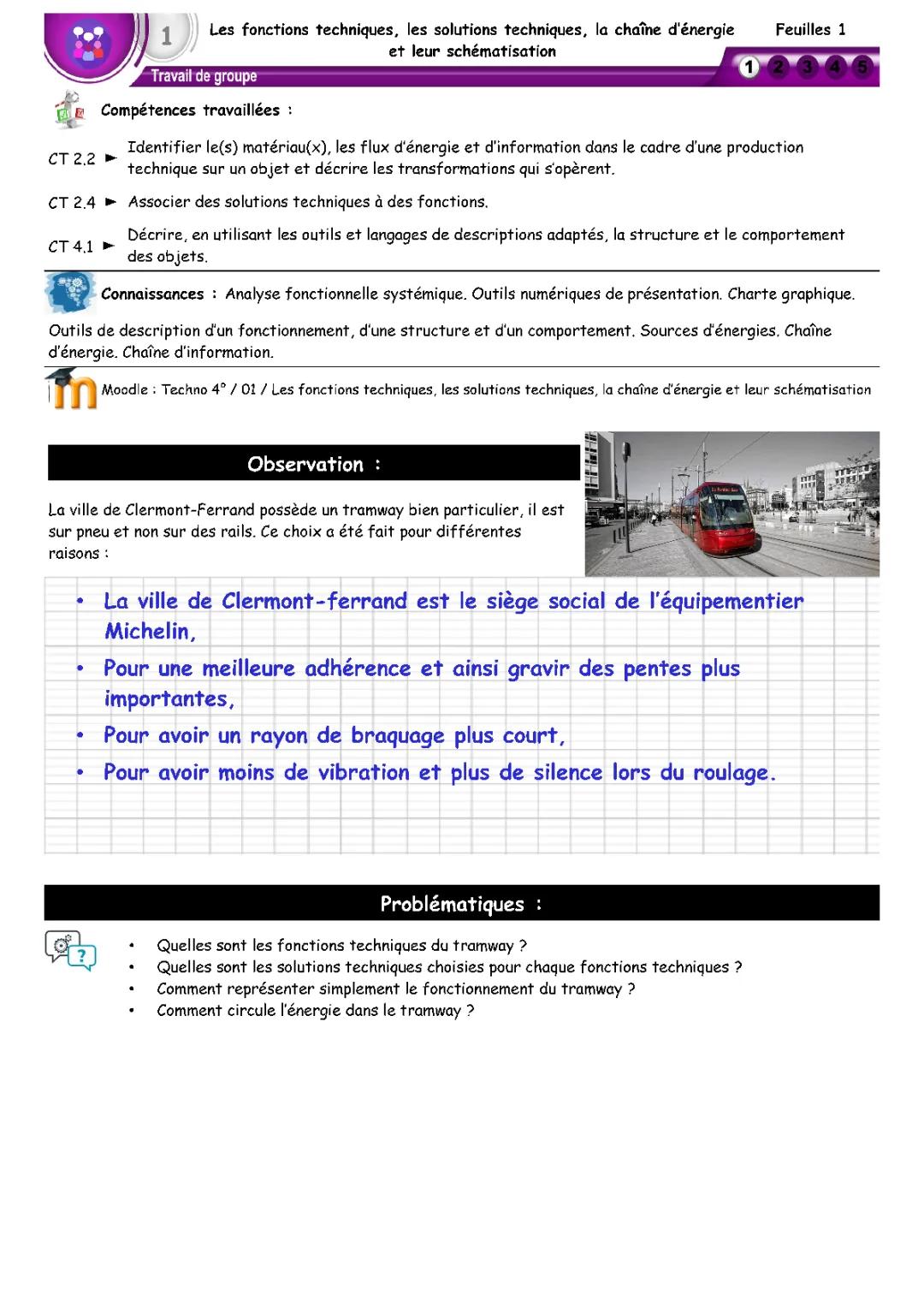

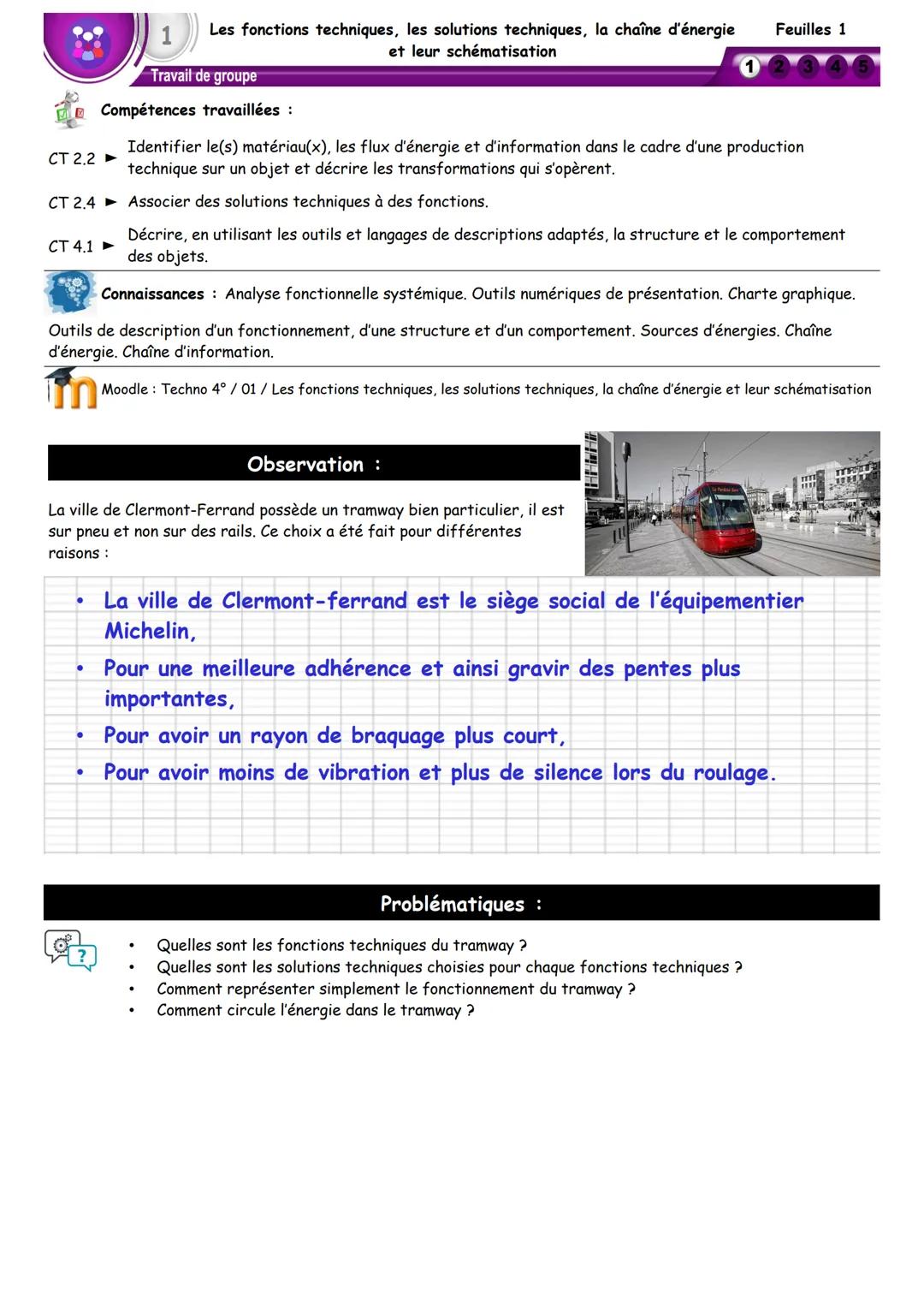

Le tramway de Clermont-Ferrand : un système technique spécial

Le tramway de Clermont-Ferrand est unique car il utilise des pneus plutôt que des rails classiques. Ce choix technique présente plusieurs avantages : une meilleure adhérence sur les pentes, un rayon de braquage plus court, moins de vibrations et plus de silence lors du déplacement.

Pas étonnant que Clermont-Ferrand ait fait ce choix, puisque c'est le siège social de Michelin, le célèbre fabricant de pneus ! Mais au-delà de cette particularité, ce tramway fonctionne comme un système technique avec différentes fonctions.

Pour comprendre son fonctionnement, nous devons identifier ses fonctions techniques, les solutions techniques choisies pour chaque fonction, et comment l'énergie circule dans ce système de transport.

💡 Astuce : Pour analyser n'importe quel objet technique, pose-toi toujours ces trois questions : À quoi sert-il ? Comment fonctionne-t-il ? Comment l'énergie circule-t-elle à l'intérieur ?

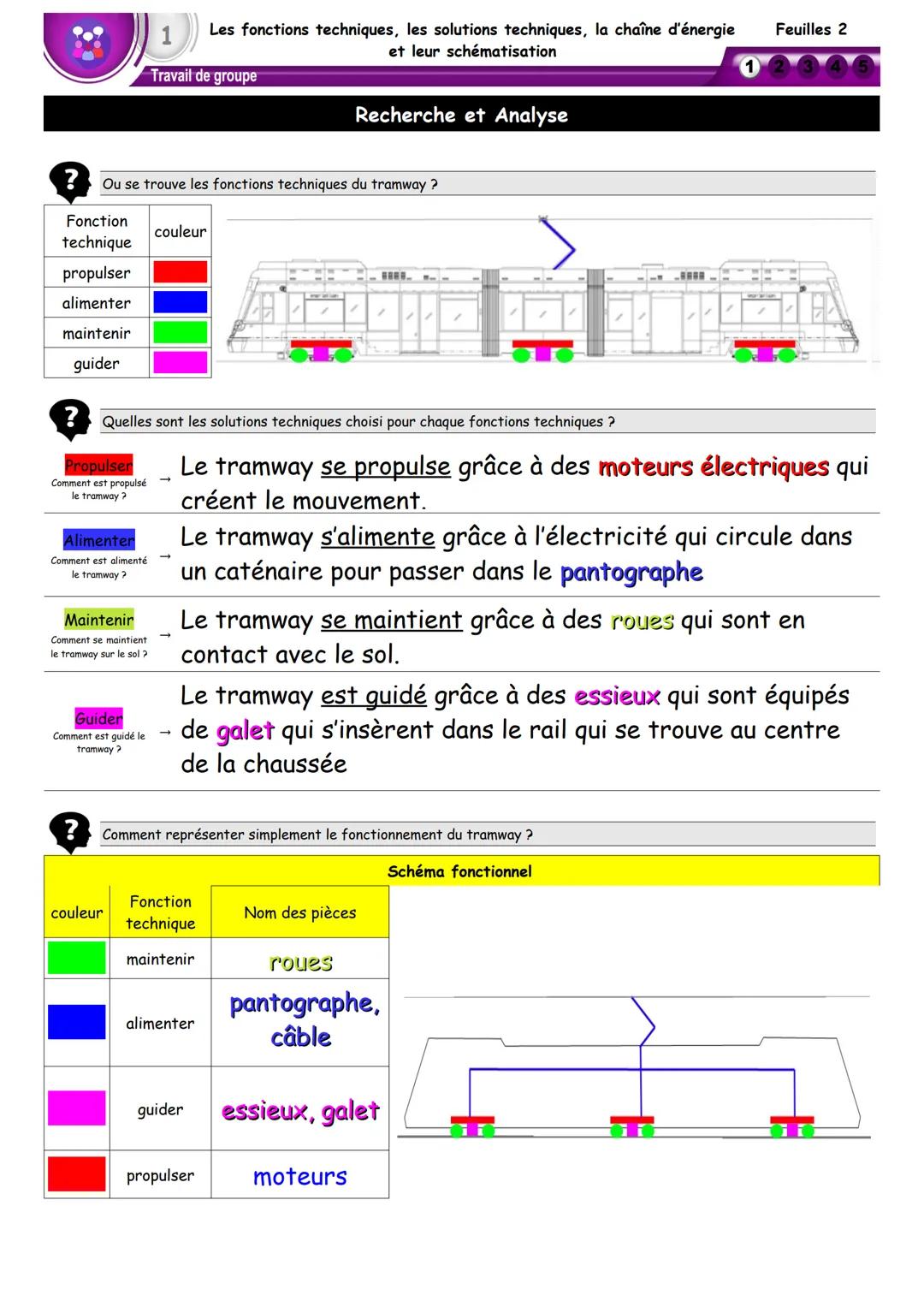

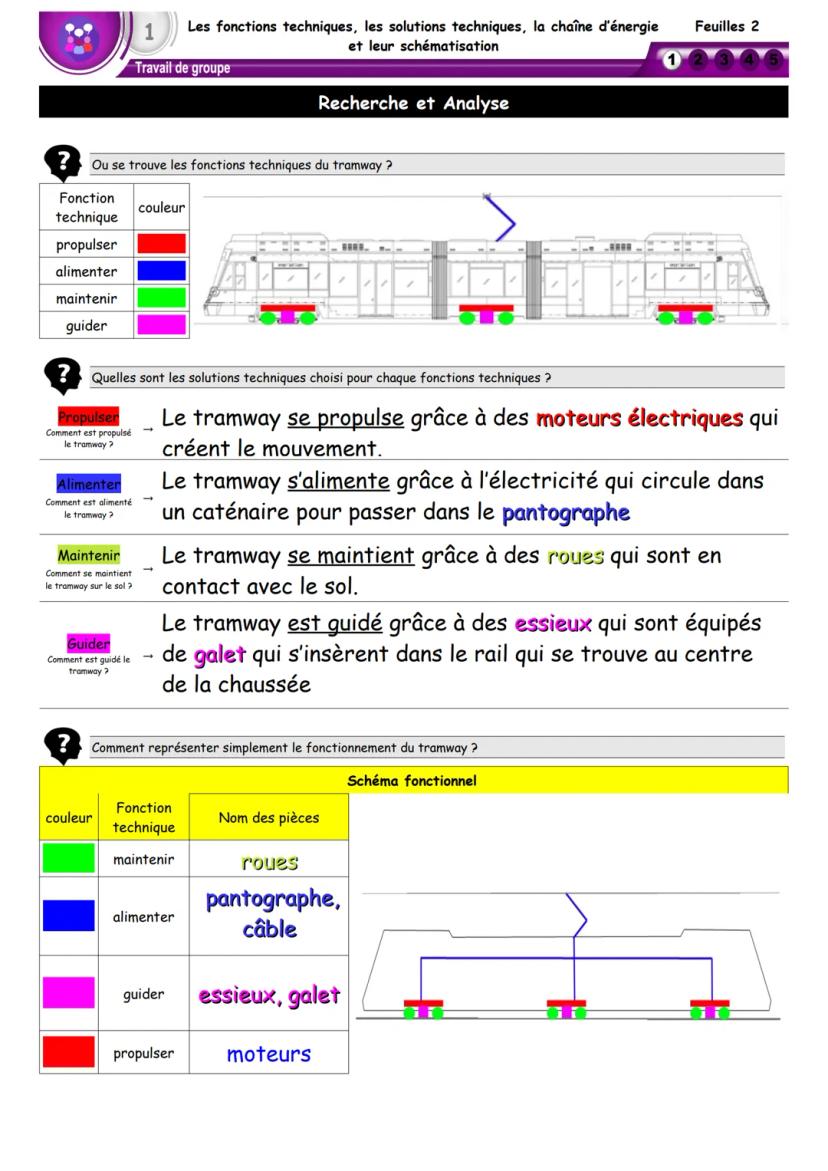

Les fonctions techniques et leurs solutions

Le tramway remplit quatre fonctions techniques principales, chacune associée à une solution technique spécifique :

Propulser : Le tramway avance grâce à des moteurs électriques qui créent le mouvement. Ces moteurs transforment l'énergie électrique en énergie mécanique pour faire tourner les roues.

Alimenter : L'énergie nécessaire au fonctionnement vient de l'électricité qui circule dans un caténaire (câble électrique suspendu) et passe dans le pantographe (le bras articulé sur le toit du tramway).

Maintenir : Pour rester stable sur le sol, le tramway utilise des roues avec des pneus qui assurent un contact optimal avec la chaussée, contrairement aux tramways traditionnels qui utilisent des roues métalliques.

Guider : Bien qu'il soit sur pneus, ce tramway est guidé grâce à des essieux équipés de galets qui s'insèrent dans un rail central placé sur la chaussée. C'est ce qui lui permet de suivre un itinéraire précis.

Ces fonctions sont représentées dans un schéma fonctionnel qui montre les relations entre chaque fonction et les pièces qui les réalisent.

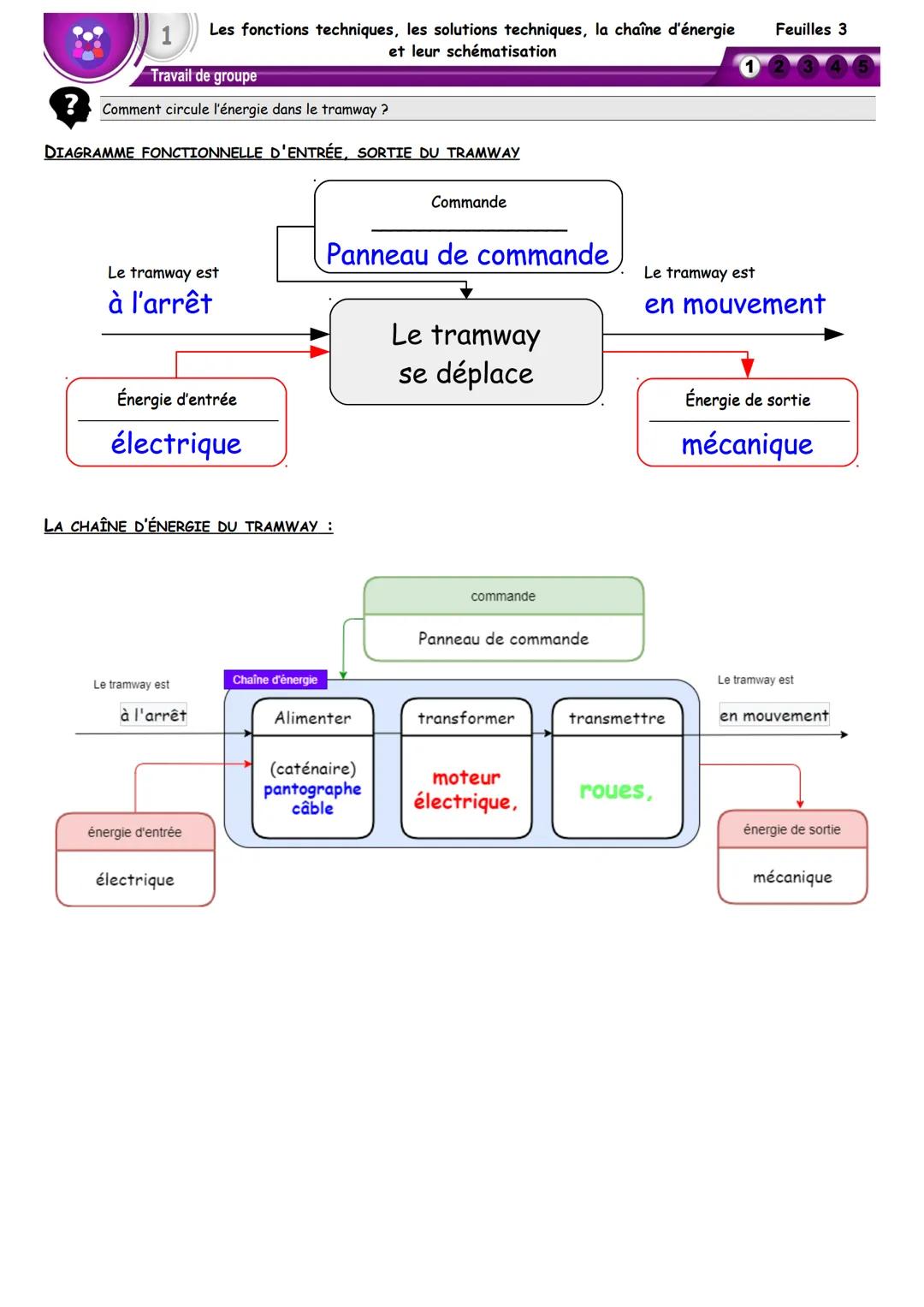

La circulation de l'énergie dans le tramway

L'énergie dans le tramway suit un parcours bien défini qu'on appelle la chaîne d'énergie. Voici comment ça fonctionne :

Tout commence avec une énergie d'entrée électrique captée par le pantographe depuis le caténaire. Cette énergie est ensuite transformée par les moteurs électriques en énergie de sortie mécanique qui fait tourner les roues.

La chaîne d'énergie du tramway comporte plusieurs étapes : alimenter (via le caténaire et le pantographe), transformer (grâce au moteur électrique qui convertit l'électricité en mouvement) et transmettre (par les roues qui transmettent ce mouvement au sol).

Le tramway passe de l'état "à l'arrêt" à "en mouvement" grâce au panneau de commande manipulé par le conducteur. C'est la commande qui déclenche tout le processus énergétique.

🚊 Le savais-tu ? Un tramway sur pneus consomme moins d'énergie dans les montées car il a une meilleure adhérence qu'un tramway sur rails classique. Tu as déjà remarqué comme une voiture grimpe mieux qu'un train ?
