Comprendre le fonctionnement des portes logiques dans les circuits électroniques

A comprehensive guide to fonctionnement des portes logiques dans un circuit électronique, covering fundamental logic gates and their operations in electronic circuits.

Logic gates are electronic components that perform boolean operations on binary inputs
Each gate has a unique symbol, designation, and table de vérité pour portes logiques NOT ET OU
The guide covers basic gates (NOT, AND, OR) and complex gates (NAND, NOR, XOR)
Assemblage et utilisation des portes logiques NAND NOR XOR demonstrates how complex gates can be built from simpler ones
Truth tables clearly illustrate input-output relationships for each logic gate

15/04/2023

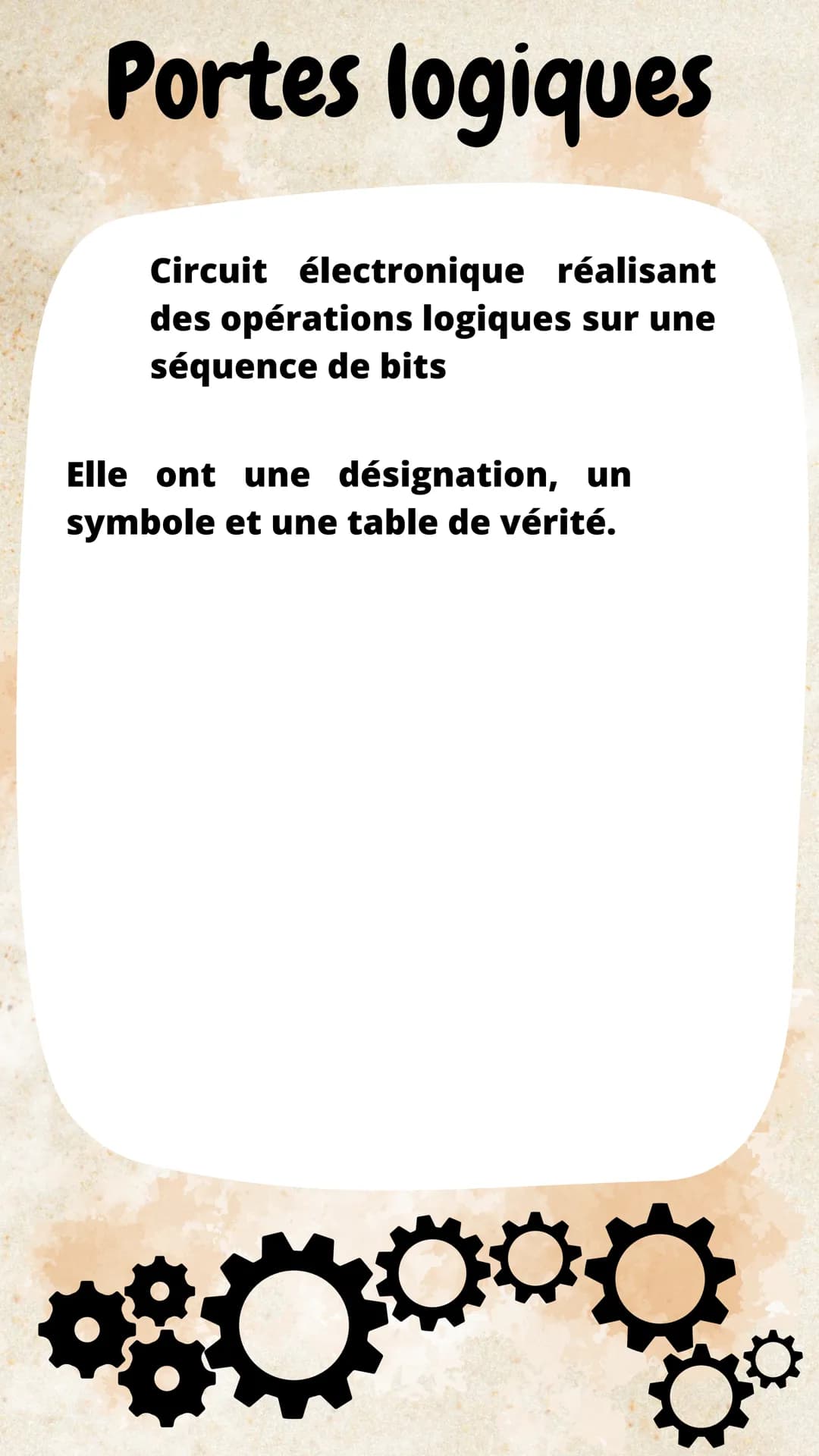

Portes logiques
Circuit électronique réalisant
des opérations logiques sur une
séquence de bits
Elle ont une désignation, un
symbole et une

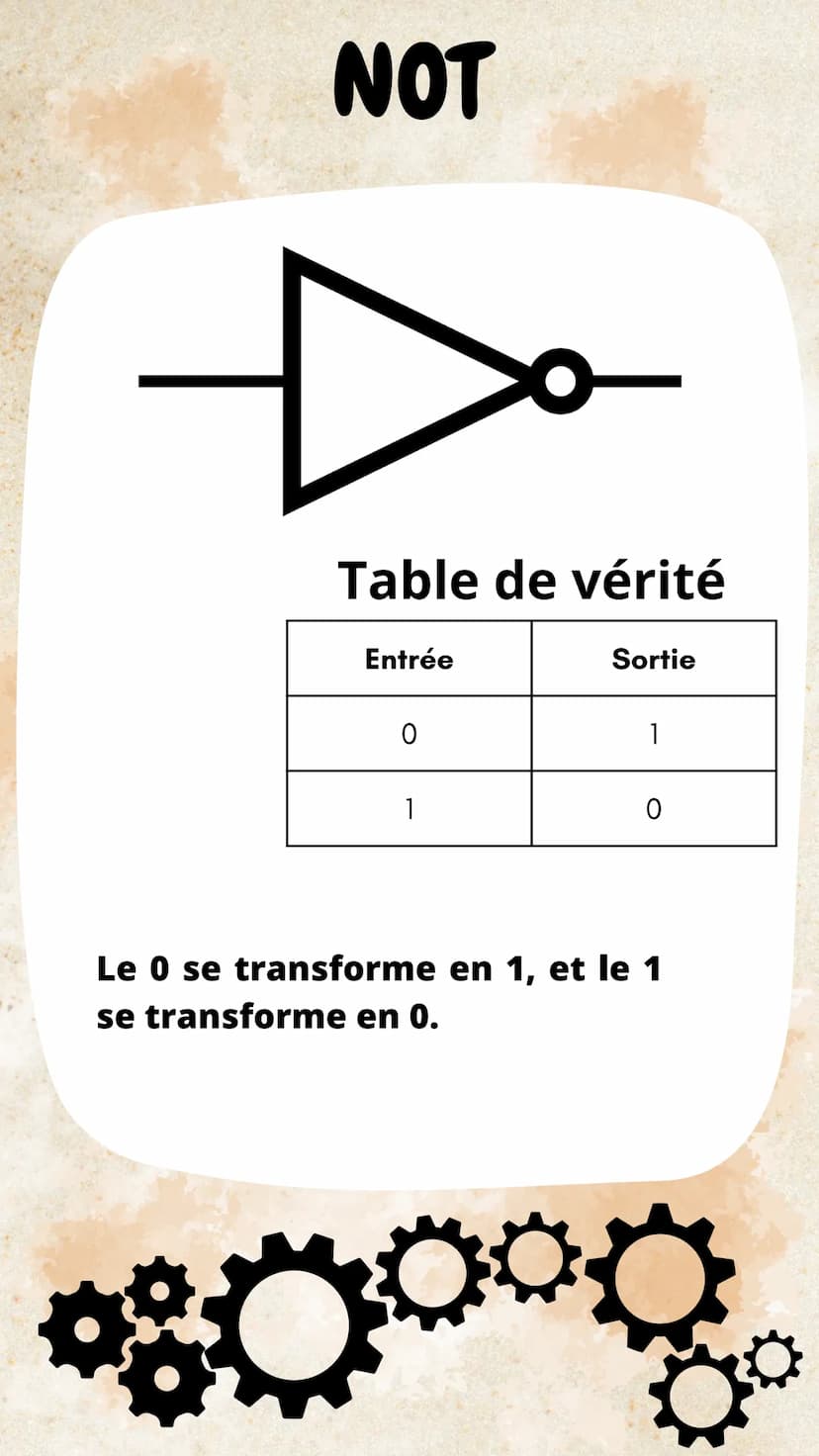

NOT Gate

The NOT gate, also known as an inverter, performs the most basic logical operation. It inverts the input signal.

Example: When input is 0, output is 1; when input is 1, output is 0.

Vocabulary: Inverter - A circuit that changes the state of a binary signal to its opposite value.

Voir

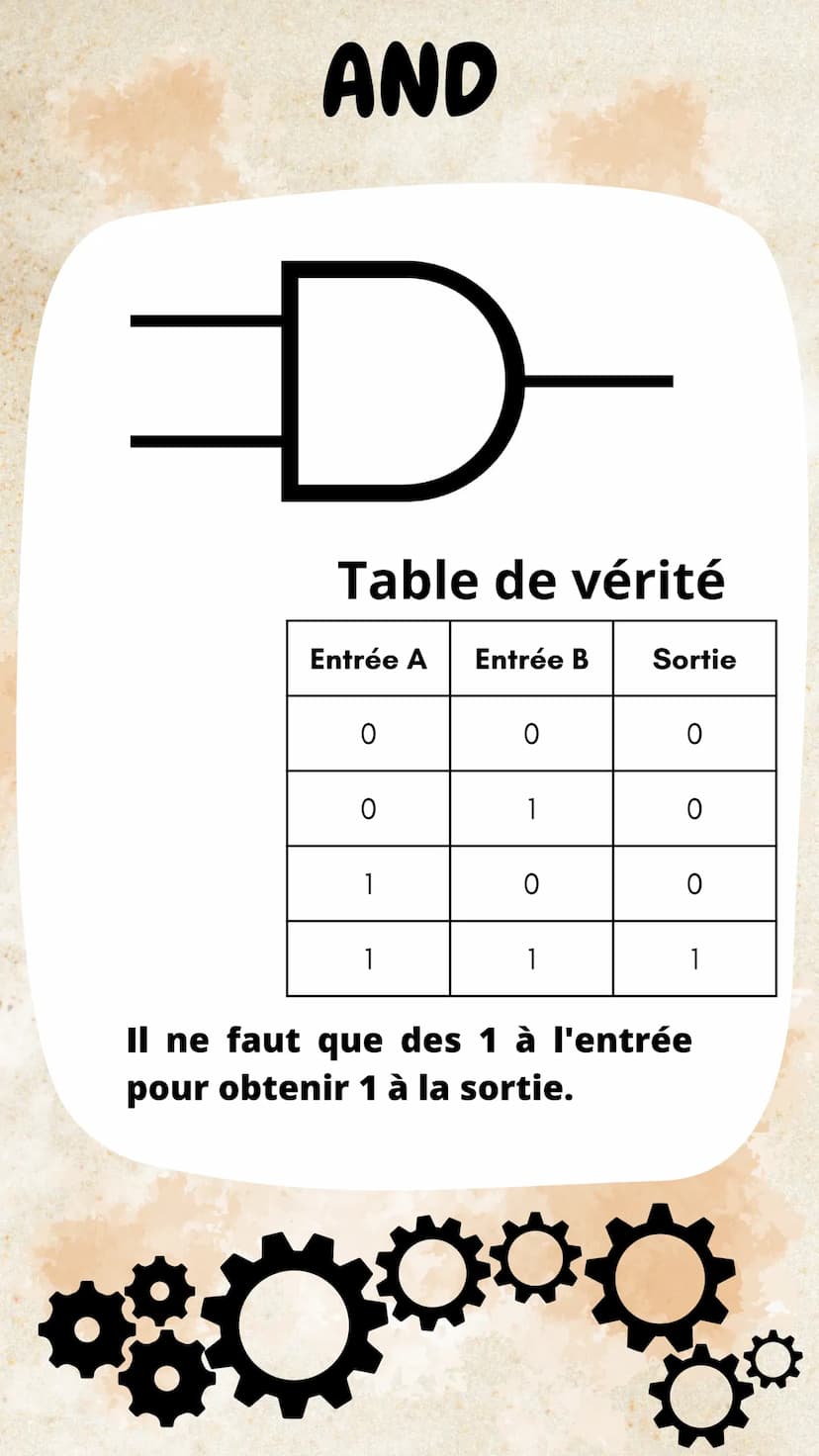

AND Gate

The AND gate implements logical conjunction, producing an output of 1 only when all inputs are 1.

Definition: The AND gate requires all inputs to be 1 to produce a 1 output; any 0 input results in a 0 output.

Highlight: This gate is fundamental for creating conditions where multiple requirements must be met simultaneously.

Voir

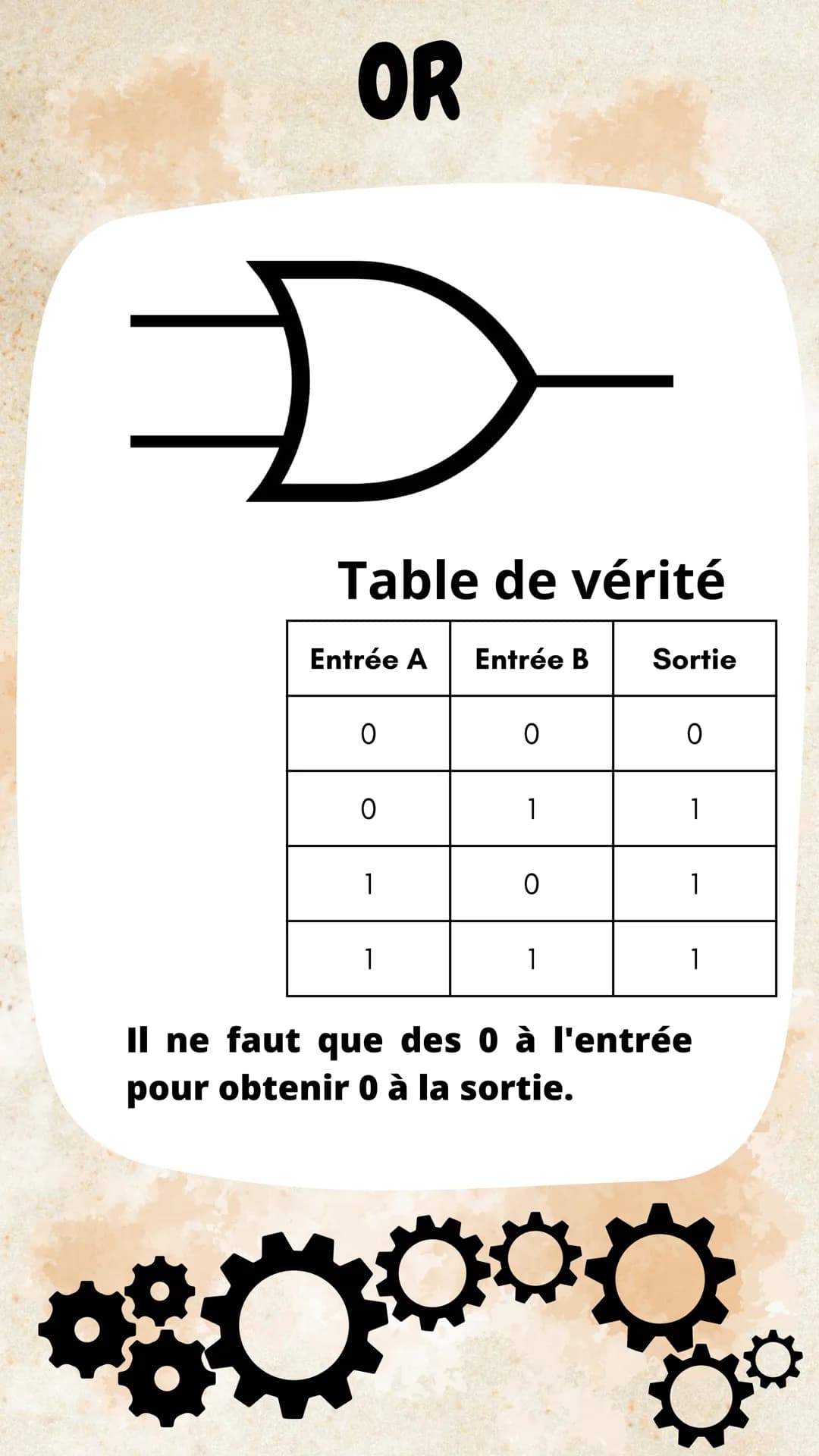

OR Gate

The OR gate implements logical disjunction, producing an output of 1 when any input is 1.

Definition: The OR gate produces a 0 output only when all inputs are 0; any 1 input results in a 1 output.

Example: With inputs $0,1$ or $1,0$ or $1,1$ , the output will be 1.

Voir

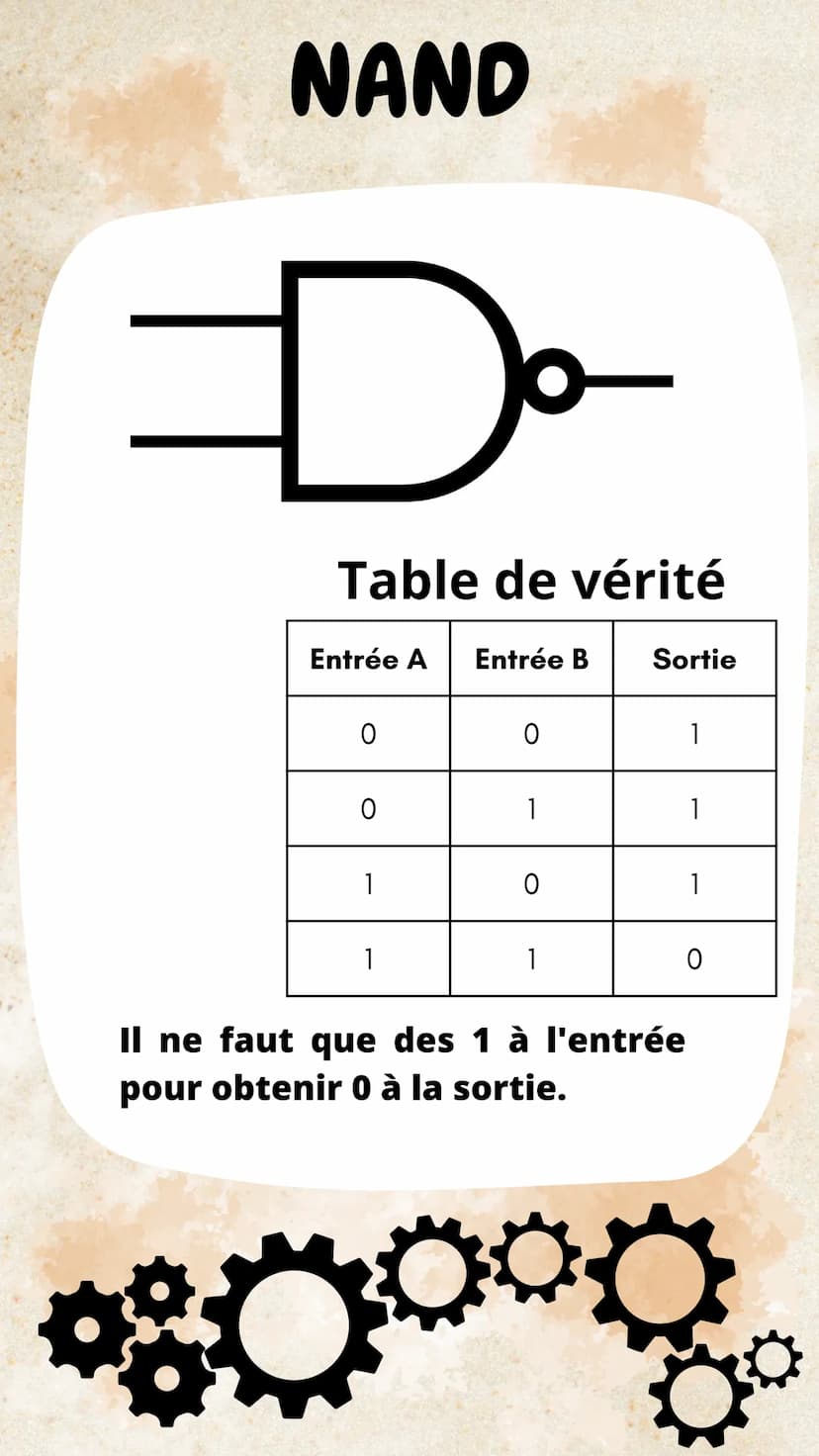

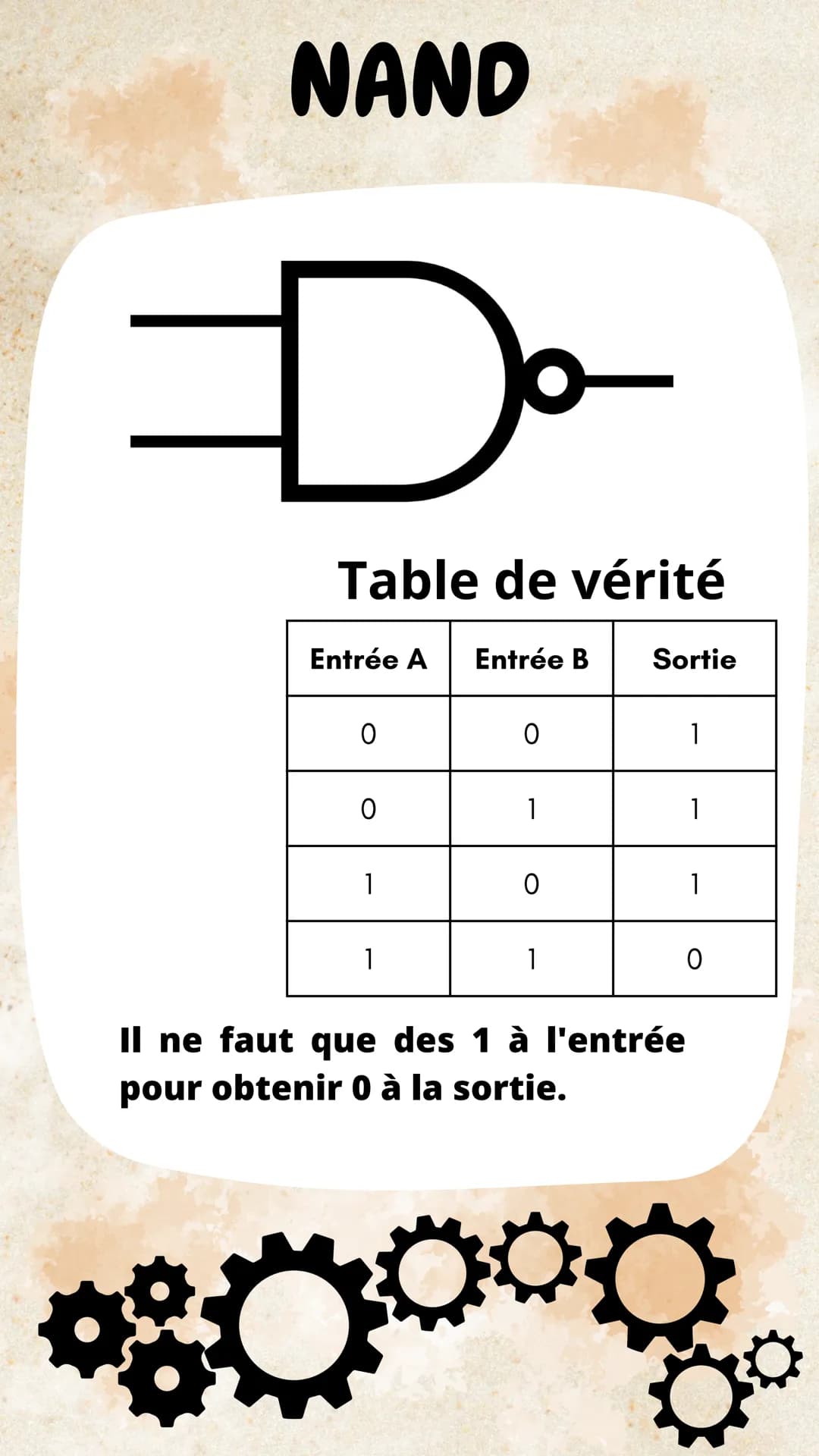

NAND Gate

The NAND gate combines NOT and AND operations, producing the inverse of an AND gate's output.

Definition: NAND produces 0 only when all inputs are 1; otherwise, it produces 1.

Highlight: NAND is considered a universal gate as it can be used to implement all other logical functions.

Voir

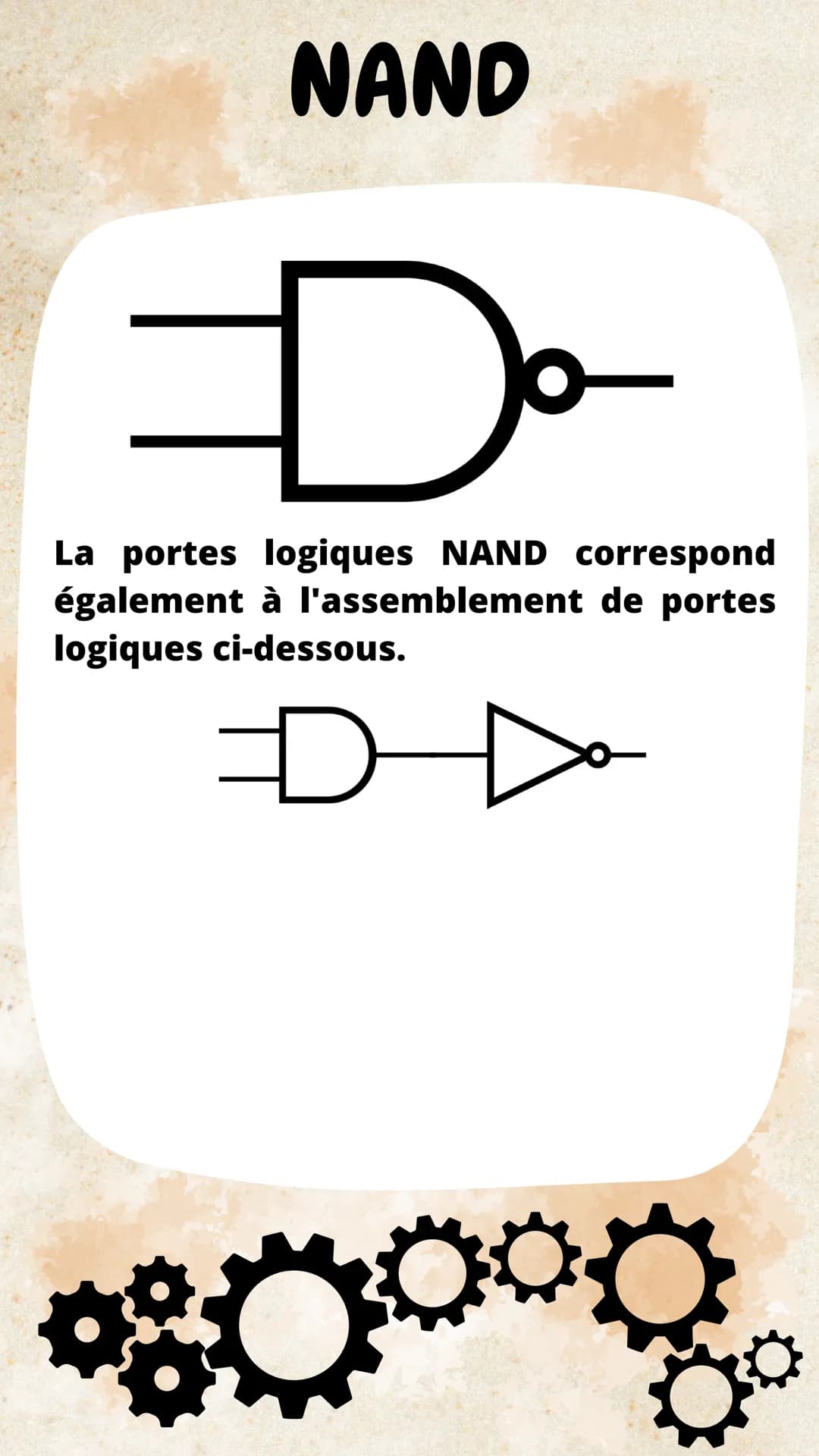

NAND Gate Implementation

This section demonstrates how NAND gates can be constructed using combinations of simpler gates.

Example: A NAND gate can be created by connecting an AND gate's output to a NOT gate.

Highlight: Understanding gate combinations is crucial for circuit design optimization.

Voir

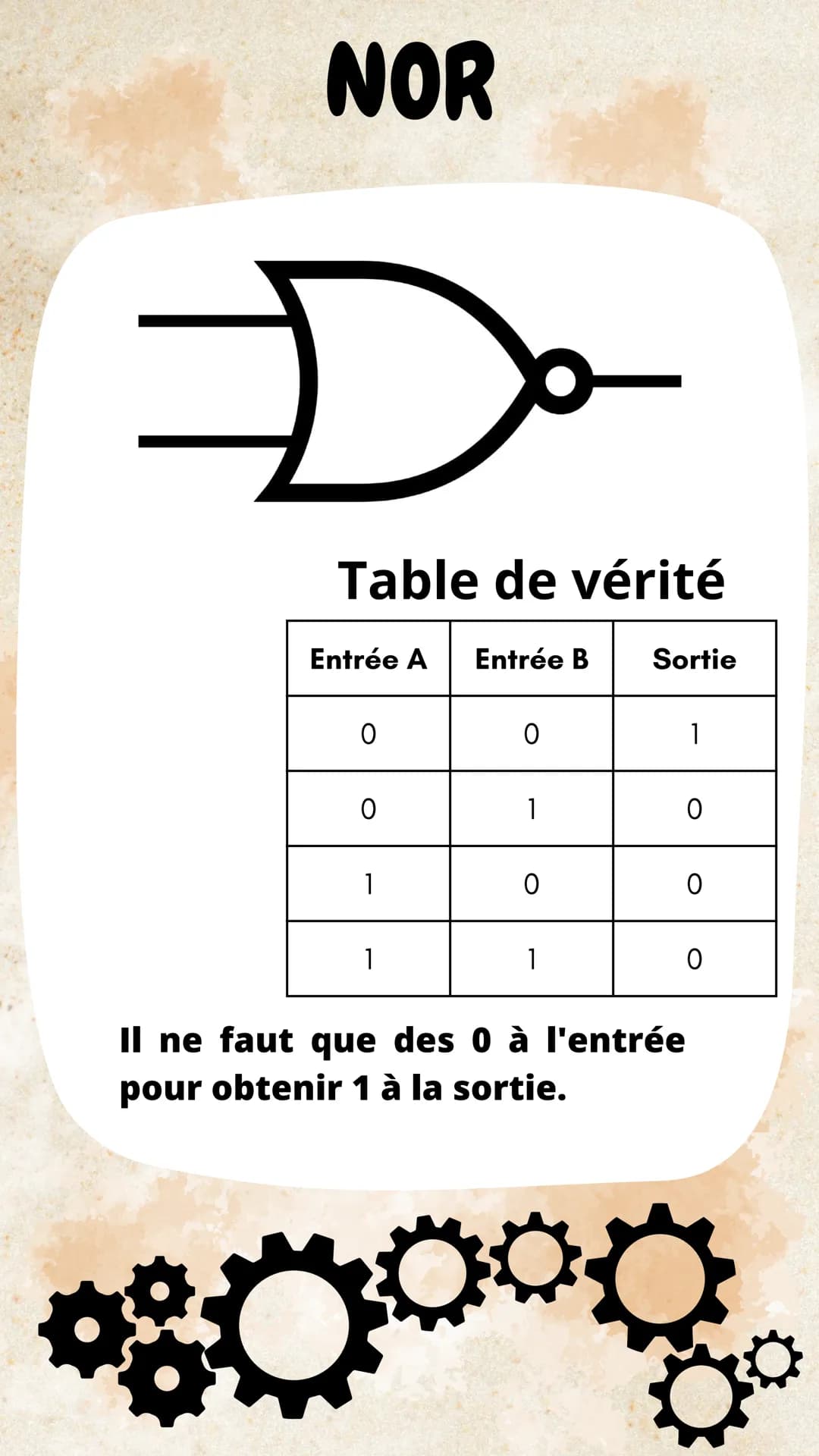

NOR Gate

The NOR gate combines NOT and OR operations, producing the inverse of an OR gate's output.

Definition: NOR produces 1 only when all inputs are 0; any 1 input results in a 0 output.

Vocabulary: NOR - Negative OR, performing both OR and NOT operations in a single gate.

Voir

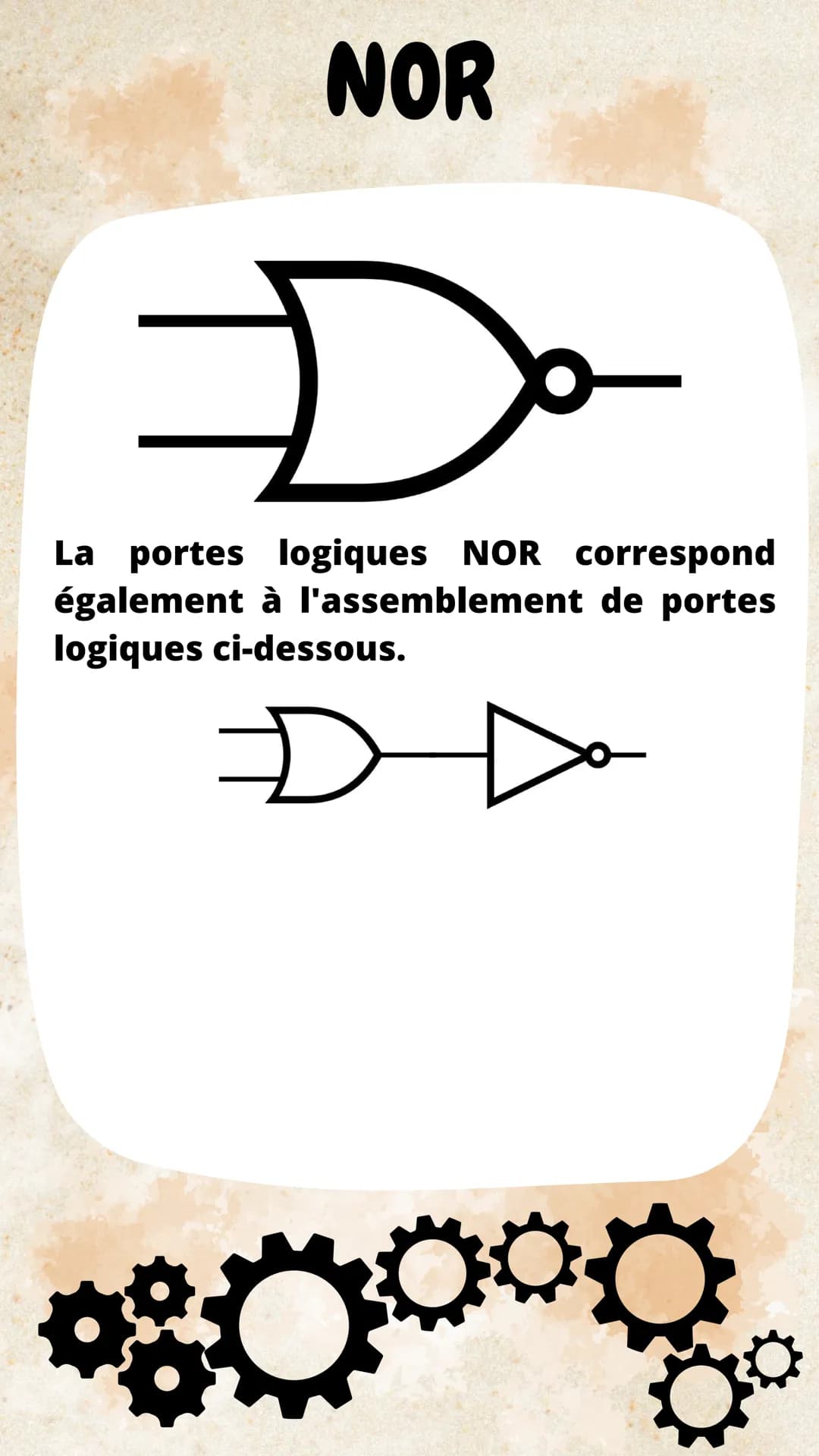

NOR Gate Implementation

This section shows how NOR gates can be constructed using basic logic gates.

Example: A NOR gate can be created by connecting an OR gate's output to a NOT gate.

Highlight: Like NAND, NOR is also a universal gate.

Voir

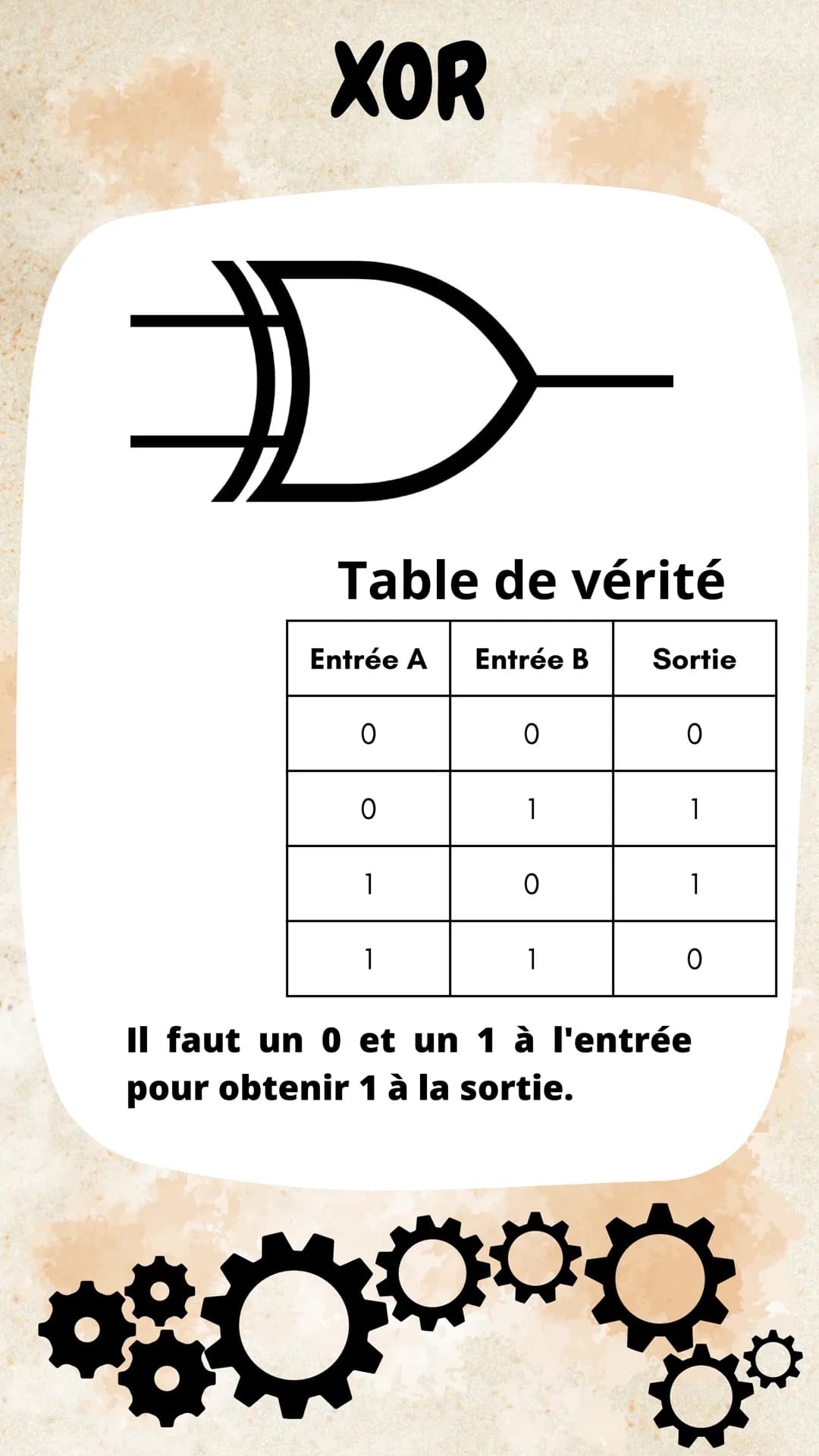

XOR Gate

The XOR $Exclusive OR$ gate produces a 1 output when inputs are different.

Definition: XOR outputs 1 when inputs are different $0,1 or 1,0$ and 0 when inputs are the same $0,0 or 1,1$ .

Example: Perfect for implementing binary addition without carry.

Voir

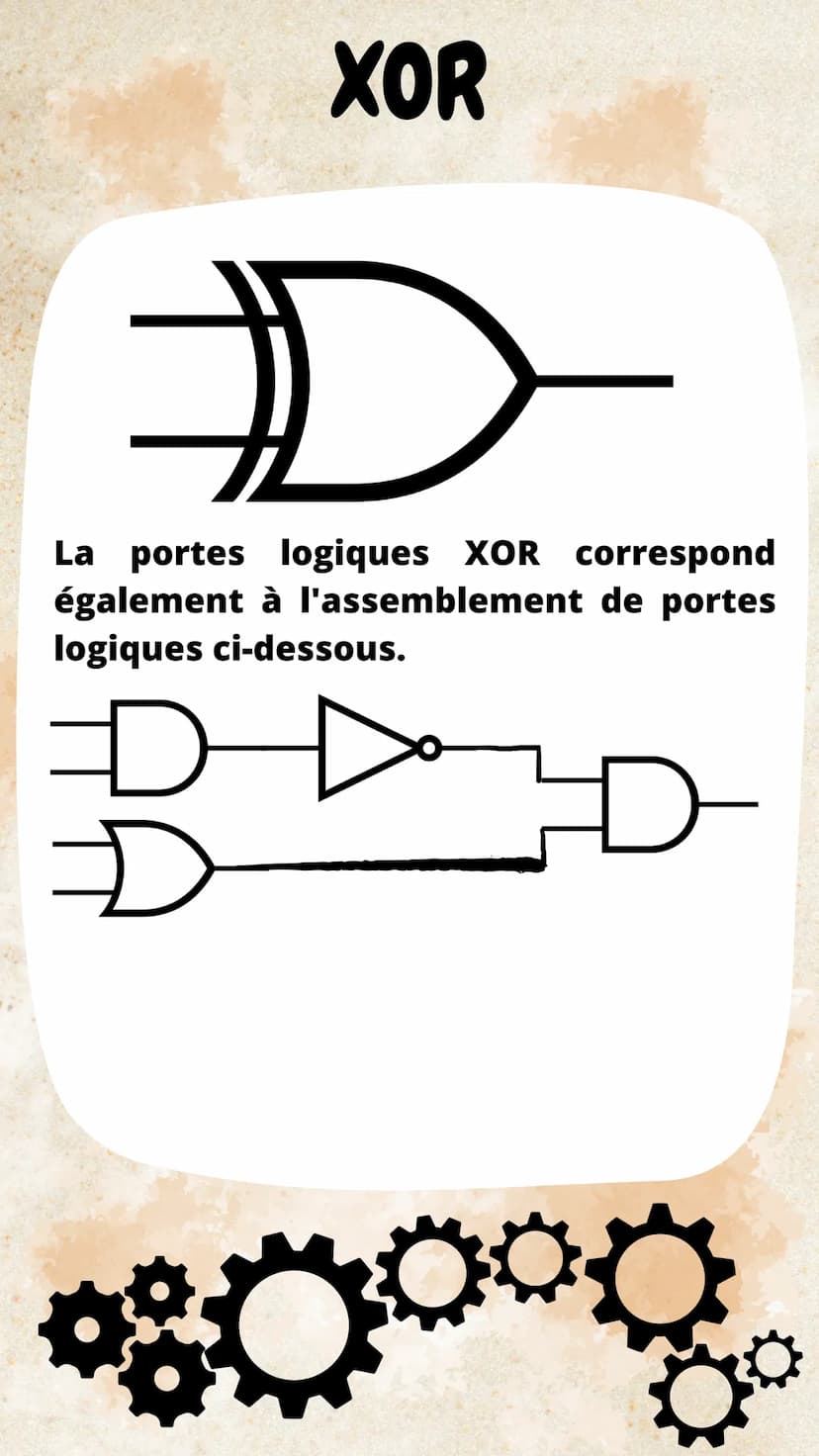

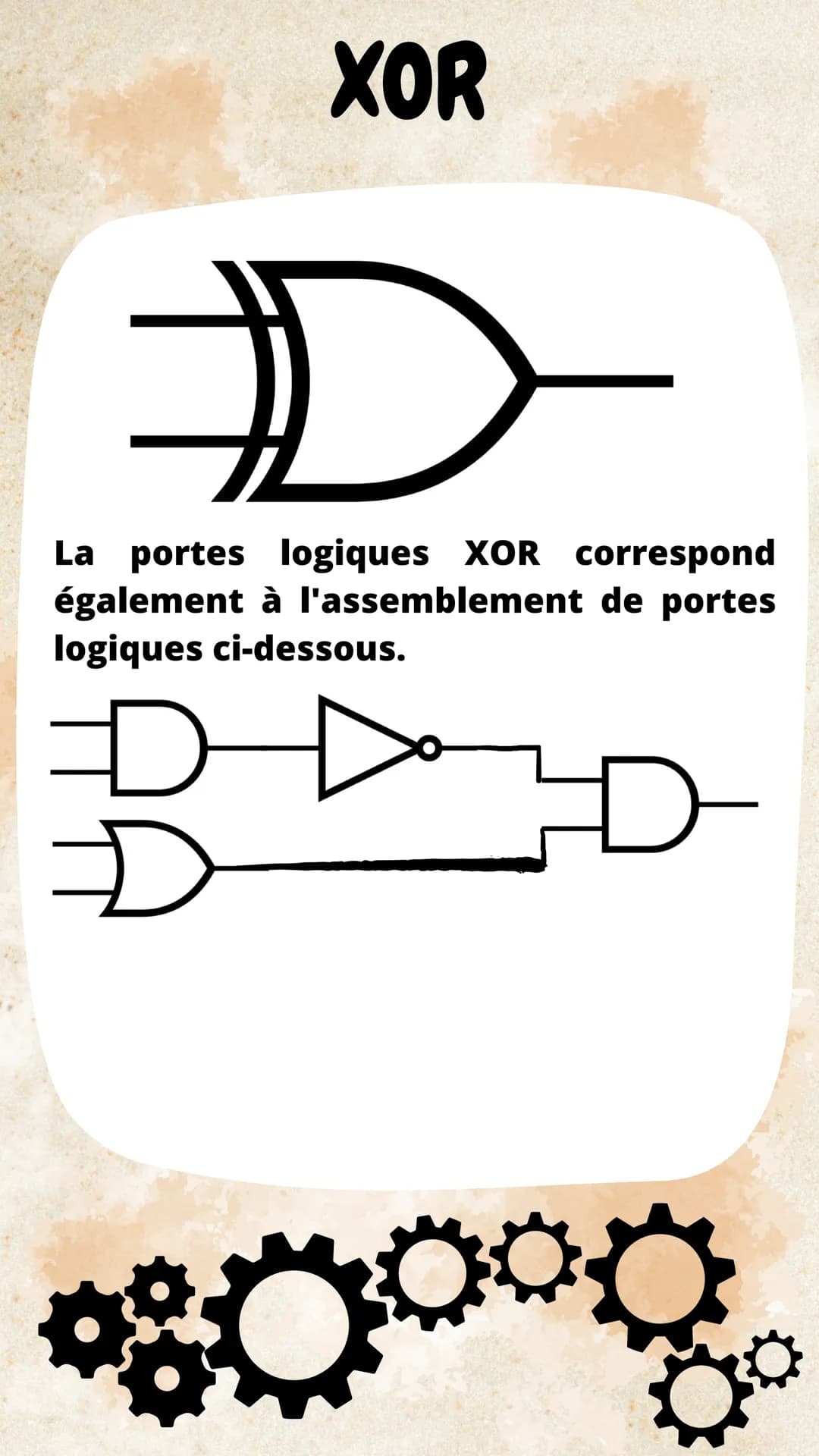

XOR Gate Implementation

This section demonstrates how XOR gates can be constructed using combinations of basic gates.

Highlight: XOR gates are essential in arithmetic circuits and error detection systems.

Example: XOR can be built using combinations of AND, OR, and NOT gates.
