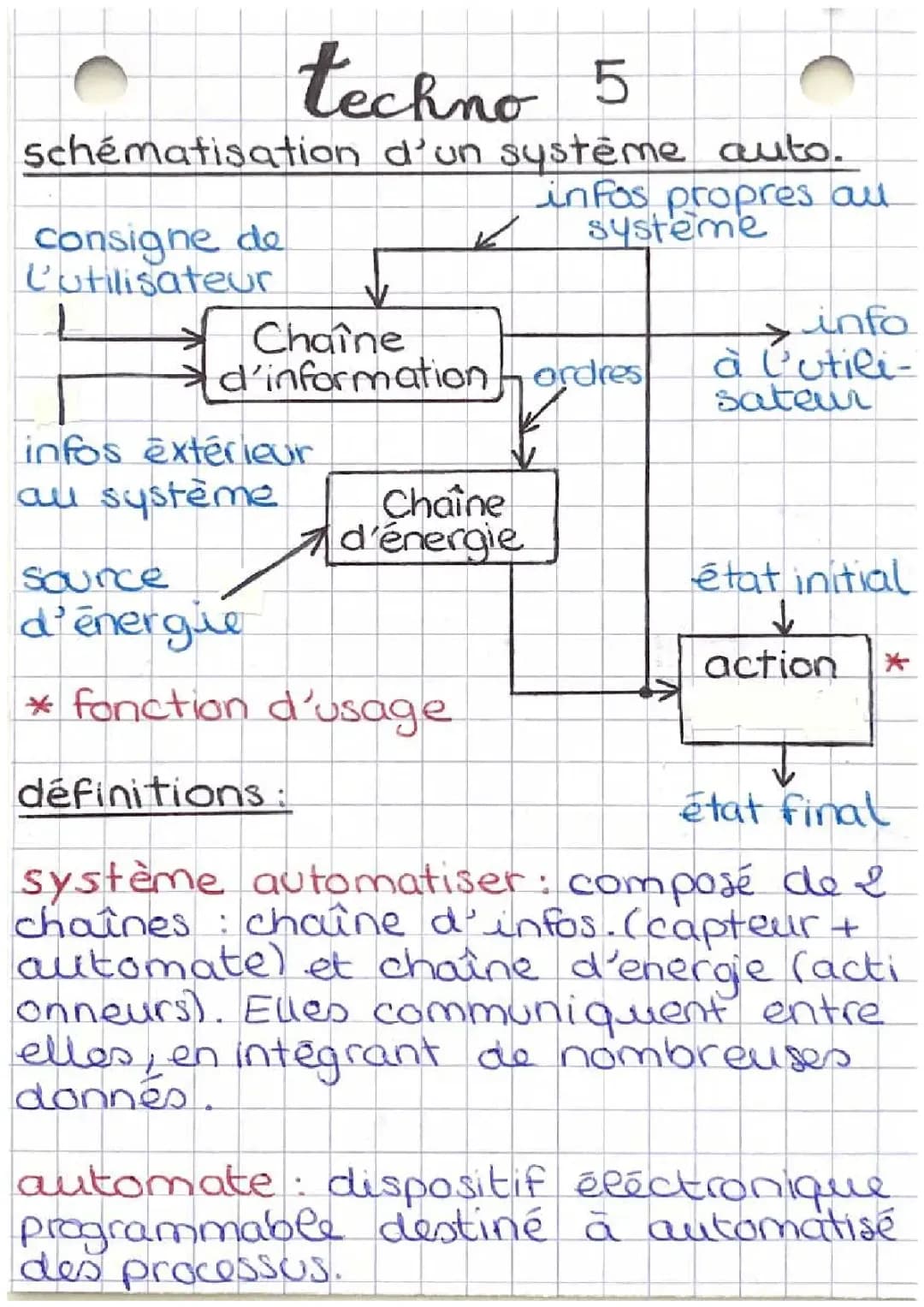

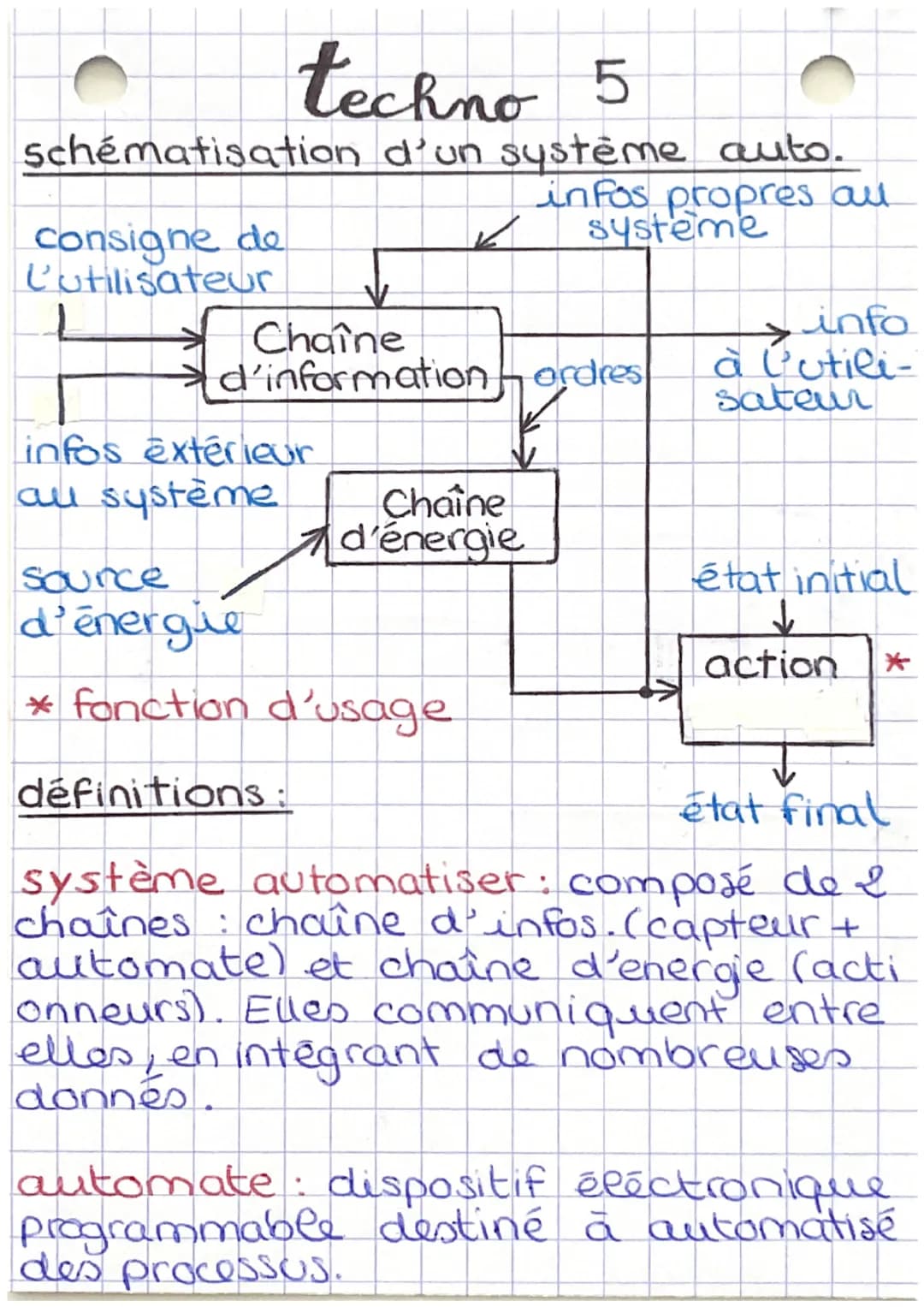

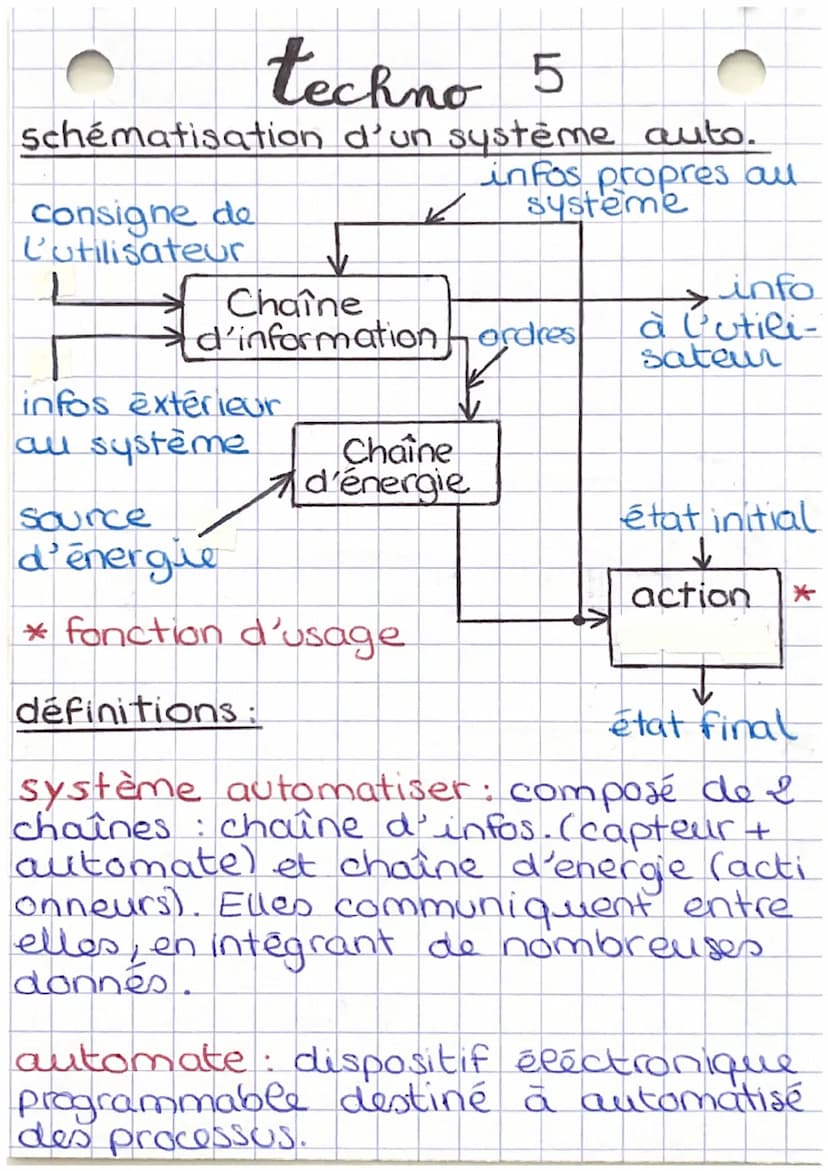

Chaînes d'information et d'énergie
La chaîne d'information est la partie du système qui capte les informations et les traite grâce à des composants électroniques, notamment les capteurs. Elle joue un rôle crucial dans l'acquisition, le traitement et la transmission des données nécessaires au fonctionnement du système automatisé.
Exemple: Dans un système automatisé de contrôle de température, la chaîne d'information pourrait inclure un capteur de température qui mesure constamment la température ambiante, et un microcontrôleur qui traite cette information pour déterminer si le chauffage doit être activé ou non.
La chaîne d'énergie, quant à elle, est responsable de la réalisation concrète des actions grâce aux actionneurs. Elle se compose de quatre étapes principales : alimenter, distribuer, convertir et transmettre l'énergie.
Définition: Les actionneurs sont des dispositifs qui transforment l'énergie reçue en action mécanique, permettant ainsi au système automatisé d'interagir avec son environnement.

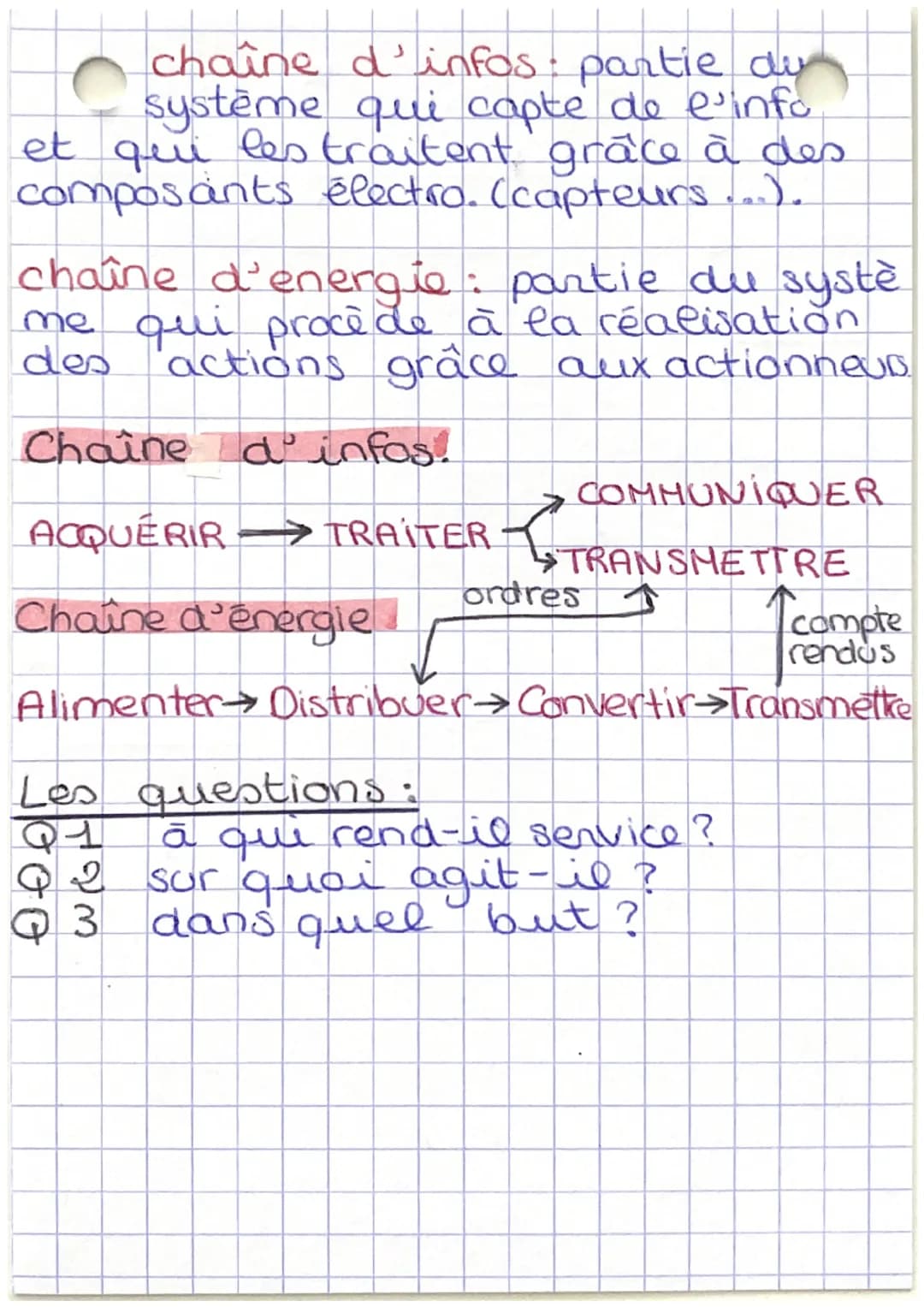

Le schéma présenté détaille les étapes de la chaîne d'information (ACQUÉRIR → TRAITER → TRANSMETTRE) et de la chaîne d'énergie (ALIMENTER → DISTRIBUER → CONVERTIR → TRANSMETTRE). Cette représentation met en évidence l'interaction constante entre ces deux chaînes, illustrée par les flèches bidirectionnelles indiquant les ordres et les comptes rendus échangés.
Highlight: La compréhension des chaînes d'information et d'énergie est fondamentale pour la conception et l'analyse des systèmes automatisés. Elle permet d'optimiser leur fonctionnement et d'améliorer leur efficacité.
Enfin, le document pose trois questions essentielles pour analyser un système automatisé :
- À qui rend-il service ?
- Sur quoi agit-il ?
- Dans quel but ?
Ces questions permettent de définir clairement la fonction et l'utilité du système automatisé, facilitant ainsi sa conception et son évaluation.
