La chaîne d'énergie et d'information est un concept fondamental en...
Techno37 355 vues·Mis à jour 17 août 2026·5 pagesChaine d’Information et d’Énergie : Exercices Corrigés et PDF pour 3ème et 4ème
1 / 5
1
of 5
Actionneurs et Conversion d'Énergie
Les actionneurs jouent un rôle crucial dans la chaîne d'énergie d'un objet technique. Ils sont responsables de la conversion d'une forme d'énergie en une autre, produisant un travail ou modifiant l'état d'un système.
Définition: Un actionneur est un élément qui transforme l'énergie fournie en un phénomène physique, produisant un travail ou modifiant l'état d'un système.
Différents types d'actionneurs existent, chacun spécialisé dans une conversion d'énergie spécifique :
- Le moteur électrique convertit l'énergie électrique en énergie mécanique de rotation.
- La DEL (Diode Électroluminescente) transforme l'énergie électrique en lumière.
- Le vérin hydraulique convertit l'énergie mécanique (pression d'huile) en mouvement linéaire.
- Le haut-parleur transforme l'énergie électrique en vibrations mécaniques produisant du son.
Highlight: La compréhension des différents types d'actionneurs et de leurs conversions d'énergie est essentielle pour analyser et concevoir des systèmes techniques efficaces.
Cette diversité d'actionneurs permet aux concepteurs de choisir la solution la plus adaptée à chaque fonction technique dans un objet ou un système.
2
of 5
La Chaîne d'Information
La chaîne d'information est un concept complémentaire à la chaîne d'énergie dans la compréhension des objets techniques. Elle explique comment les informations circulent et sont traitées au sein d'un système. Cette chaîne se compose de trois fonctions principales : acquérir, traiter et communiquer.
La fonction "acquérir" permet au système de collecter des informations sur son environnement grâce à des capteurs. Il existe différents types de capteurs :
Vocabulaire:
- Capteurs TOR (Tout Ou Rien) : fournissent une information binaire (0 ou 1)
- Capteurs analogiques : donnent une sortie proportionnelle à la grandeur mesurée
- Capteurs numériques : convertissent la grandeur physique en valeur numérique
Exemple: Un capteur de lumière dans un robot suiveur de ligne est un exemple de la fonction "acquérir".
La fonction "traiter" est assurée par une unité de traitement qui analyse les informations acquises et exécute les commandes du programme. Cette fonction peut être réalisée par différents dispositifs :
- Automate programmable
- Ordinateur
- Micro-contrôleur
- Module logique programmable
- Circuit de commande câblé
Highlight: L'unité de traitement est le "cerveau" du système, interprétant les données des capteurs et décidant des actions à entreprendre.
La fonction "communiquer" assure la transmission des informations entre les différents organes du système, l'unité de traitement, l'opérateur et la chaîne d'énergie. Cette communication peut se faire de plusieurs manières :
- Commande TOR (Tout Ou Rien)
- Liaison informatique (câblée ou sans fil, comme le Wi-Fi ou le Bluetooth)
Exemple: Dans un objet technique comme un smartphone, la fonction "communiquer" permet l'échange de données entre l'écran tactile (capteur), le processeur (unité de traitement) et l'affichage (actionneur).
La compréhension de la chaîne d'information et d'énergie est fondamentale pour analyser et concevoir des systèmes techniques efficaces, qu'il s'agisse de robots, d'appareils électroménagers ou de véhicules autonomes.
3
of 5
La Chaîne d'Information - Acquisition des Données
Cette partie explique le fonctionnement de la chaine d'information technologie et ses composants.
Vocabulaire: Les capteurs TOR (Tout Ou Rien) fournissent des signaux binaires (0 ou 1).
Highlight: La chaîne d'information comprend trois blocs fonctionnels: acquérir, traiter et communiquer.
4
of 5
Traitement et Communication des Informations
Cette section détaille les fonctions de traitement et de communication dans la chaine d'information technologie 4ème.
Définition: L'unité de traitement est responsable de l'exécution des commandes et du traitement des informations acquises.
Exemple: Un microcontrôleur ou un automate programmable peut servir d'unité de traitement.
Highlight: La communication peut être réalisée par différents moyens comme le wifi ou le bluetooth.
5
of 5

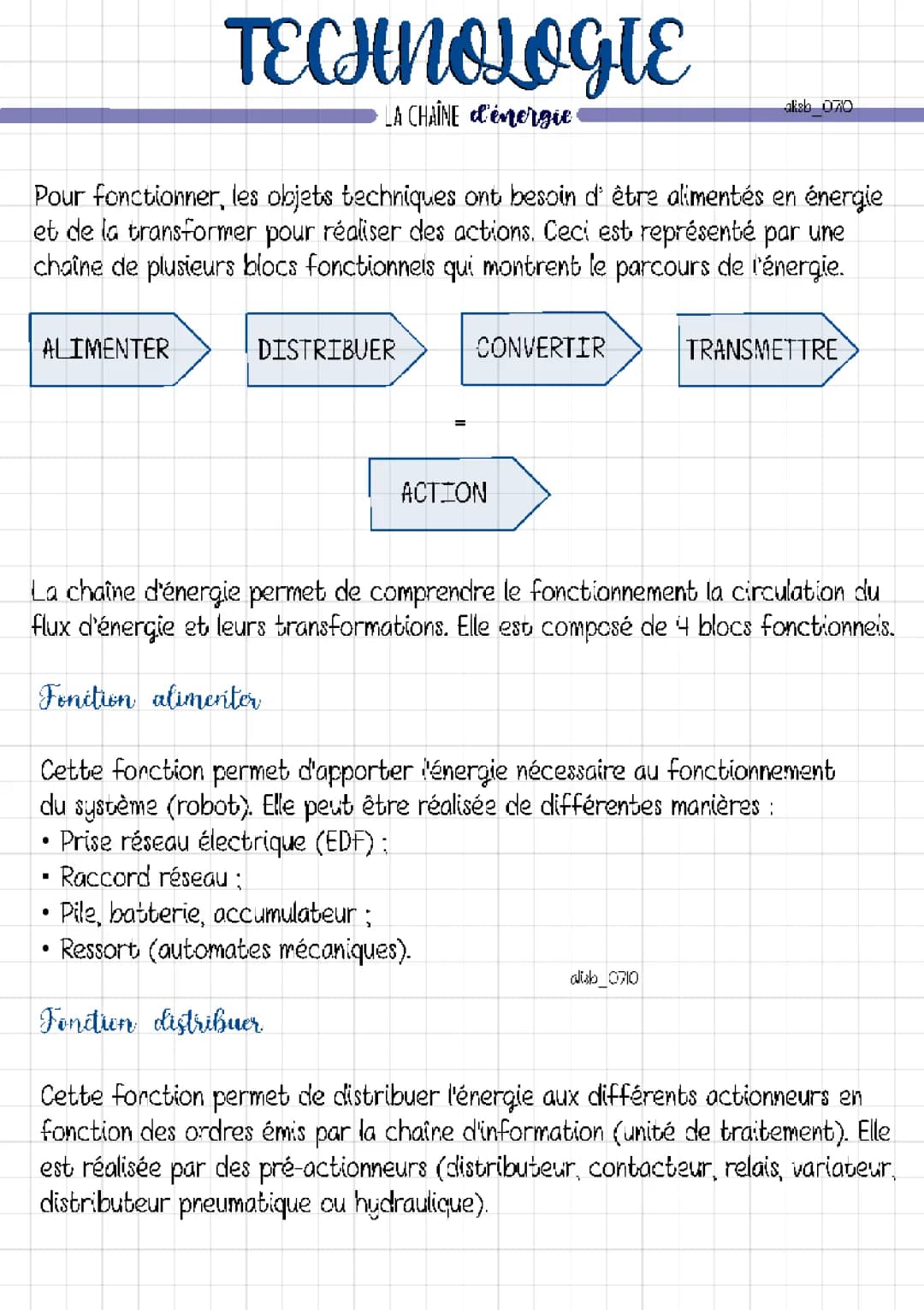

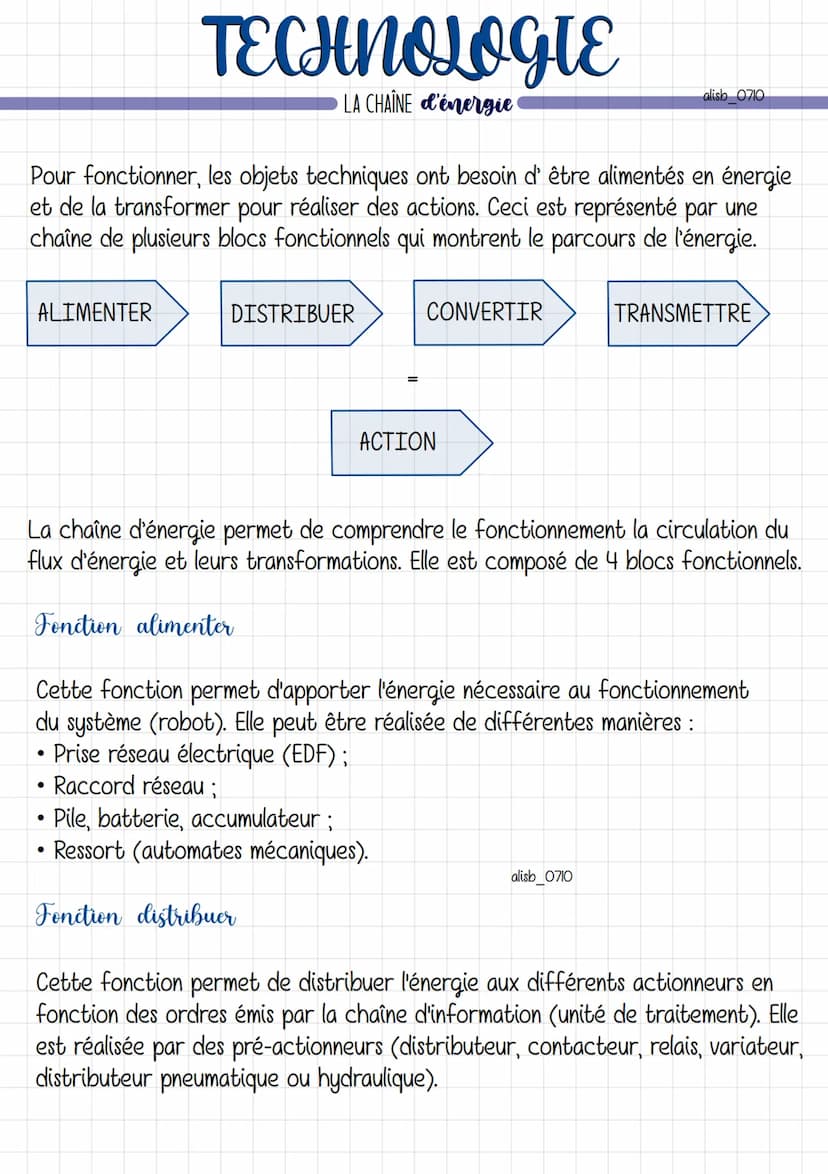

La Chaîne d'Énergie
La chaîne d'énergie est un concept essentiel en technologie, expliquant comment les objets techniques fonctionnent en transformant l'énergie. Elle se compose de quatre blocs fonctionnels principaux : alimenter, distribuer, convertir et transmettre.
La fonction "alimenter" apporte l'énergie nécessaire au système. Elle peut être réalisée de différentes manières, comme par une prise réseau électrique, une pile, ou un ressort pour les automates mécaniques.
Exemple: Une batterie dans un robot mobile est un exemple de la fonction "alimenter".
La fonction "distribuer" répartit l'énergie aux différents actionneurs selon les ordres de la chaîne d'information. Elle utilise des pré-actionneurs comme des distributeurs ou des relais.
Vocabulaire: Les pré-actionneurs sont des dispositifs qui contrôlent la distribution de l'énergie aux actionneurs.
La fonction "convertir" transforme une forme d'énergie en une autre, généralement pour produire une action. Cette conversion est réalisée par des actionneurs.
Exemple: Un moteur électrique convertit l'énergie électrique en énergie mécanique de rotation.
Enfin, la fonction "transmettre" achemine l'énergie convertie vers la matière d'œuvre ou le système final.
Highlight: Comprendre la chaîne d'énergie implique d'analyser l'ordre des composants entre l'entrée d'énergie et l'action finale, en associant chaque composant à sa fonction spécifique.
