Les échelles en technologie
Cette page présente les concepts fondamentaux des échelles utilisées en dessin technique. Elle explique la définition d'une échelle, les différents types d'échelles, et fournit un exemple concret de calcul.

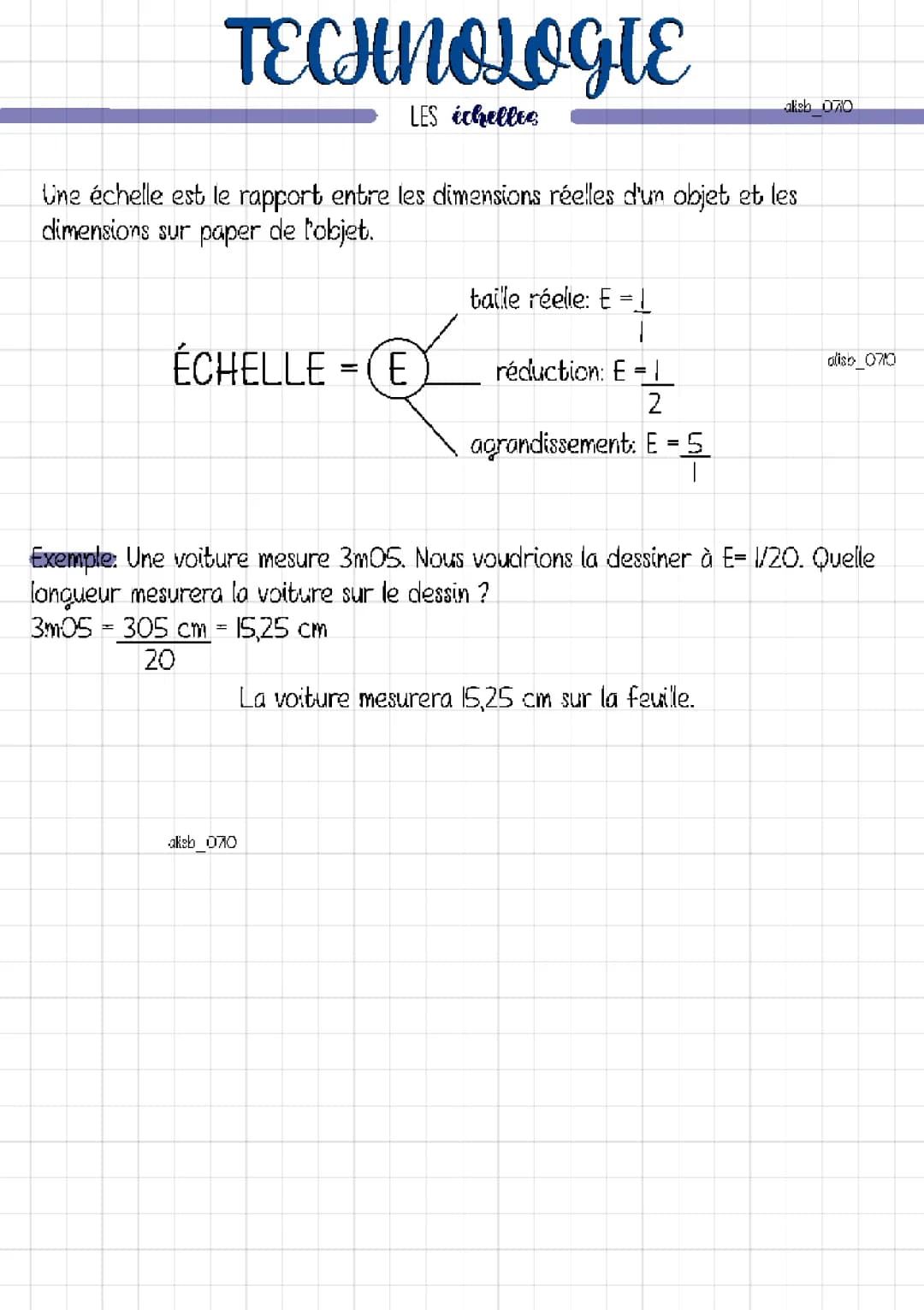

Définition: Une échelle est le rapport entre les dimensions réelles d'un objet et les dimensions sur papier de l'objet.
La page détaille trois types d'échelles :
- Taille réelle : E = 1
- Réduction : E < 1 (par exemple, E = 1/2)
- Agrandissement : E > 1 (par exemple, E = 5)
Highlight: L'utilisation des échelles est cruciale en dessin technique pour représenter des objets de manière proportionnelle sur le papier.
Un exemple pratique est fourni pour illustrer l'application d'une échelle de réduction:
Exemple: Une voiture mesure 3m05. Pour la dessiner à l'échelle 1/20, on calcule : 305 cm ÷ 20 = 15,25 cm. La voiture mesurera donc 15,25 cm sur la feuille.
Cet exemple démontre comment utiliser une échelle dessin calcul pour déterminer les dimensions sur papier d'un objet réel.
Vocabulary:
- Échelle de réduction: Rapport utilisé pour représenter un objet plus petit que sa taille réelle.
- Échelle d'agrandissement: Rapport utilisé pour représenter un objet plus grand que sa taille réelle.
La page fournit ainsi une base solide pour comprendre et appliquer les concepts d'échelle en dessin technique, essentiels pour la représentation précise d'objets sur papier.
