Application pratique : Barrière automatisée

L'exemple de la barrière automatisée illustre parfaitement l'utilisation d'un organigramme dans un contexte réel de technologie. Ce système de sécurité utilise un boîtier codé pour contrôler l'accès des véhicules.

Le processus se déroule comme suit :

1. Le conducteur saisit un code.
2. Le système vérifie la validité du code.
3. Si le code est valide, la barrière s'ouvre et un voyant vert s'allume.
4. Si le code est invalide, un voyant rouge s'allume pendant 3 secondes.
5. Après l'ouverture de la barrière, un capteur détecte le passage du véhicule.
6. Une fois le véhicule passé, la barrière se ferme et le voyant vert s'éteint.

Vocabulary: Capteur - Un dispositif qui détecte un changement dans l'environnement et transmet cette information au système.

Cet exemple montre comment un organigramme peut représenter un processus complexe de manière claire et logique. Il pourrait être utilisé comme exercice corrigé d'organigramme en Technologie 3ème pour aider les élèves à comprendre la logique des systèmes automatisés.

Highlight: La création d'organigrammes aide à visualiser et à comprendre les processus logiques, ce qui est essentiel dans l'apprentissage de la programmation et de l'automatisation.

Pour créer des organigrammes similaires, les élèves peuvent utiliser des outils comme Canva organigramme ou des logiciels spécialisés comme Microsoft 365 pour l'organigramme entreprise. Ces outils permettent de créer un organigramme gratuit ou de faire un organigramme Word facilement.

Page 3 : Application Pratique - Barrière Automatisée

Cette page présente un exemple concret d'application avec un exercice logigramme corrigé d'une barrière automatisée.

Example: Le système de barrière automatisée illustre parfaitement l'utilisation pratique d'un organigramme avec:

• Vérification du code
• Gestion des voyants lumineux
• Contrôle de passage du véhicule
• Cycle de fermeture

Highlight: L'exemple montre comment un système complexe peut être décomposé en étapes logiques et séquentielles dans un organigramme.

Vocabulaire:

• Capteur : Dispositif détectant le passage du véhicule
• Boîtier codé : Interface de saisie du code d'accès

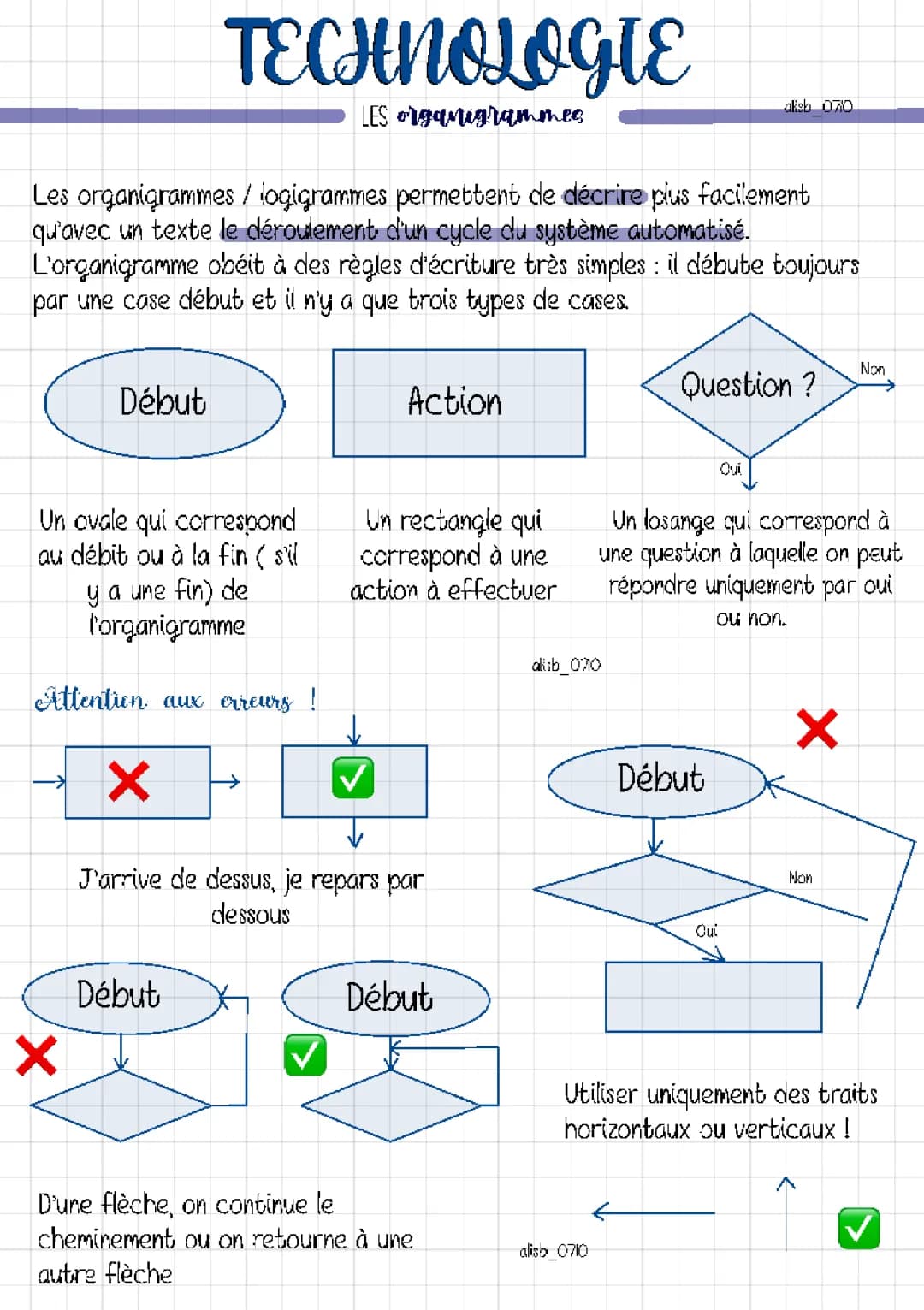

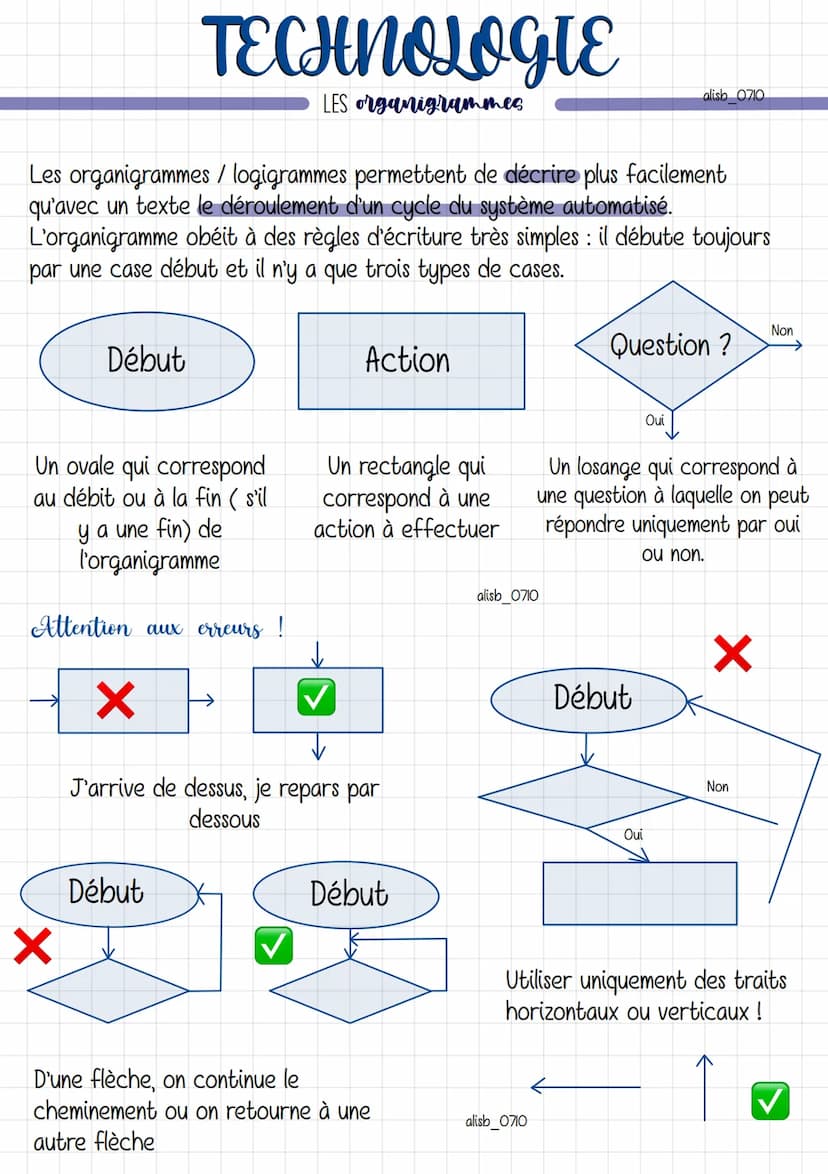

Structure de base d'un organigramme

Un organigramme en technologie suit une structure précise pour représenter le déroulement d'un cycle dans un système automatisé. Il commence toujours par une case "Début" et utilise trois types de symboles principaux.

Définition: Un organigramme est une représentation graphique d'un processus ou d'un algorithme, utilisant des symboles connectés par des flèches pour montrer les étapes et leur séquence.

Les éléments clés d'un organigramme sont :

1. L'ovale : Utilisé pour le début et la fin de l'organigramme.
2. Le rectangle : Représente une action à effectuer.
3. Le losange : Indique une question à laquelle on répond par oui ou non.

Highlight: Il est crucial de respecter le sens des flèches dans un organigramme, car elles guident le flux du processus comme des "sens interdits".

Les règles importantes à suivre lors de la création d'un organigramme incluent :

• Utiliser uniquement des traits horizontaux ou verticaux pour la clarté.
• S'assurer que chaque question (losange) a une réponse "Oui" et "Non".
• Vérifier que l'organigramme se termine toujours, soit par une fin explicite, soit par une boucle.

Exemple: Dans un exercice corrigé d'organigramme en Technologie 4ème, on pourrait demander aux élèves de représenter le processus de démarrage d'un ordinateur, en incluant les étapes de vérification du matériel et du chargement du système d'exploitation.
