Les condensateurs et capteurs capacitifs jouent un rôle crucial dans... Affiche plus
Physique/Chimie621 vues·Mis à jour Jun 5, 2026·4 pagesDécouvre le Monde des Condensateurs : Formules et Expériences Amusantes pour Enfants
A
Alice @dudognon_eguf
1 / 4
1
of 4

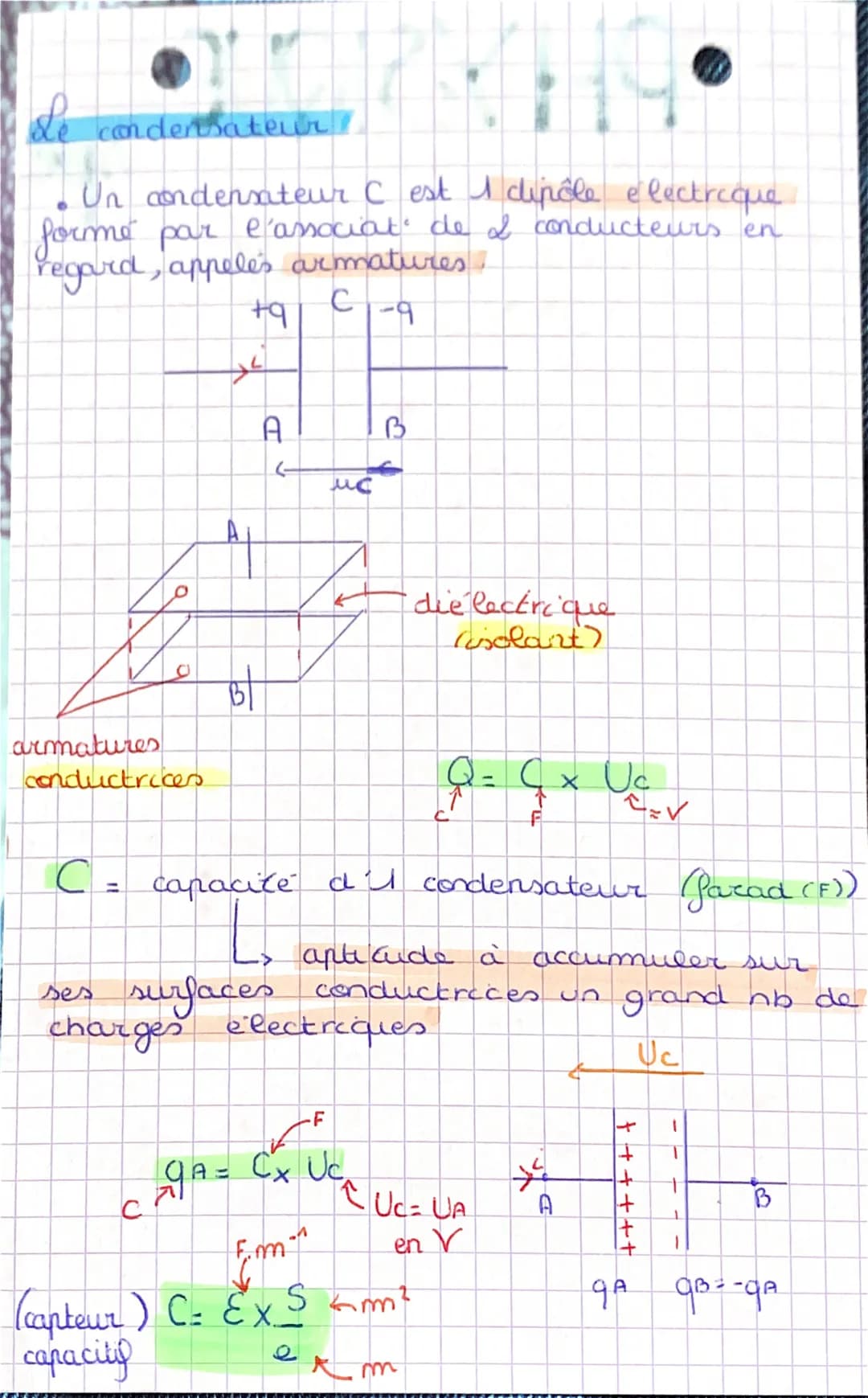

Le condensateur : structure et propriétés
Cette section détaille la structure et les propriétés fondamentales d'un condensateur.
Un condensateur est défini comme un dipôle électrique composé de deux armatures conductrices séparées par un diélectrique.
Vocabulaire : Le diélectrique est un matériau isolant placé entre les armatures du condensateur.
La capacité d'un condensateur est introduite, avec son unité, le Farad (F).
Formule : Q = C x U
Cette équation fondamentale relie la charge (Q), la capacité (C) et la tension (U) d'un condensateur.
Pour les capteurs capacitifs, une formule spécifique est présentée :
Formule : C = ε x S / d
Cette formule est essentielle pour comprendre le fonctionnement des capteurs capacitifs, où ε est la permittivité du diélectrique, S la surface des armatures, et d la distance entre elles.
2
of 4

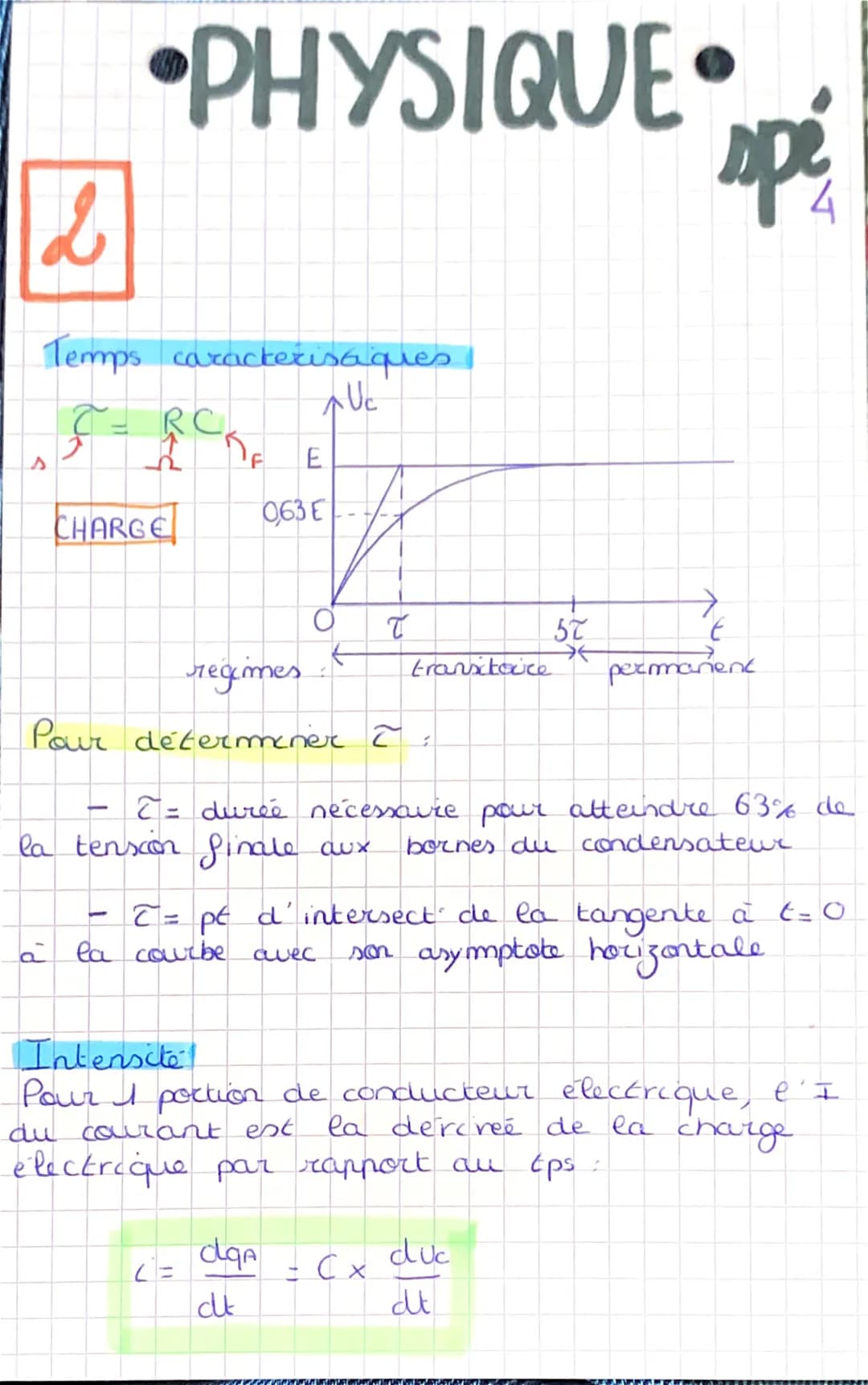

Caractéristiques et régimes du condensateur
Cette page se concentre sur les caractéristiques temporelles du condensateur, notamment lors de sa charge et de sa décharge.
Highlight : Le temps caractéristique τ = RC est introduit, représentant le temps nécessaire pour atteindre 63% de la tension finale lors de la charge.
La notion de régimes transitoire et permanent est expliquée, essentielle pour comprendre le comportement du condensateur dans le temps.
Formule : i = C x dUc/dt
Cette équation différentielle lie l'intensité du courant à la variation de tension aux bornes du condensateur, fondamentale pour analyser la charge et décharge d'un condensateur.
3
of 4

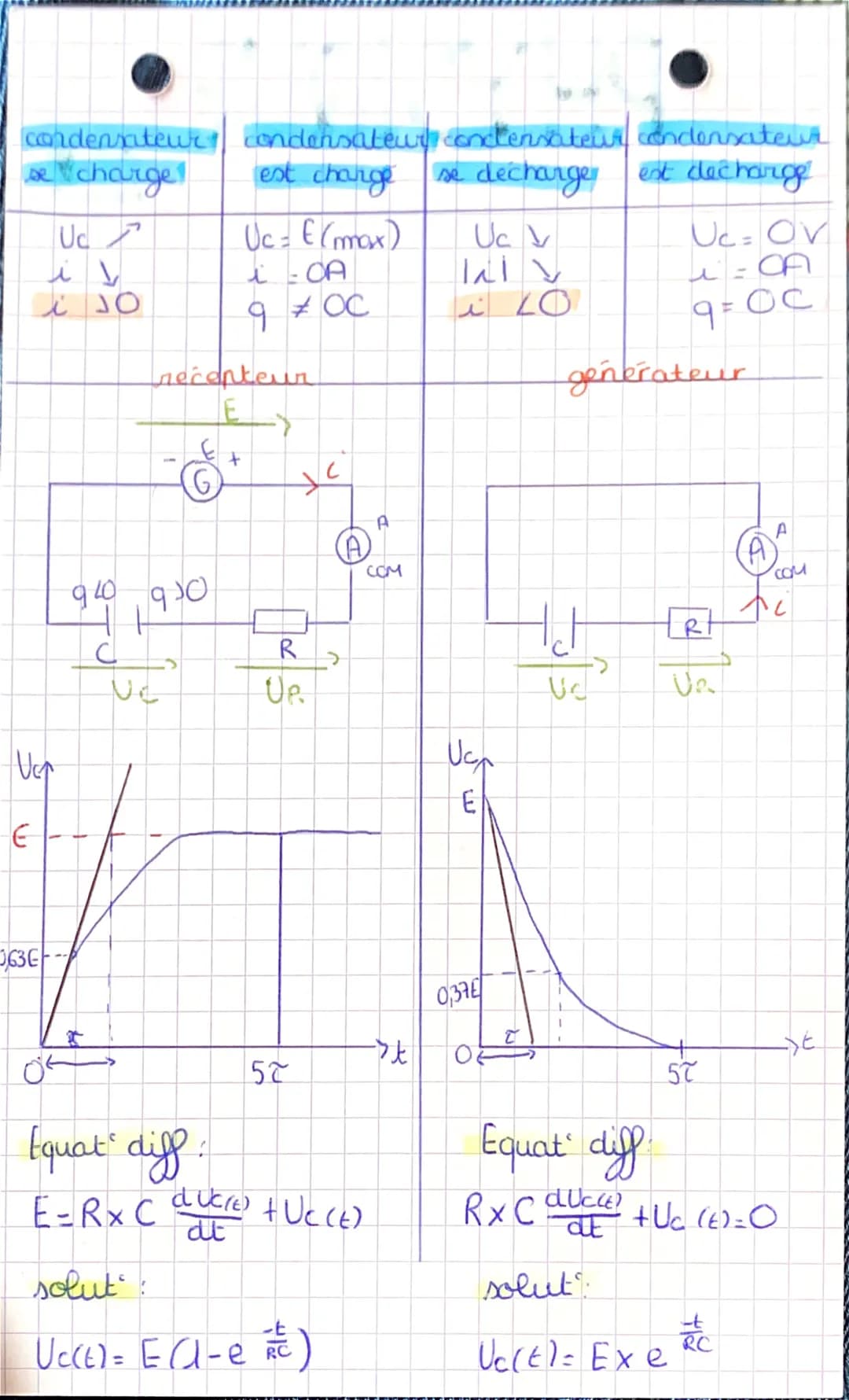

Charge et décharge du condensateur
Cette dernière page approfondit les processus de charge et de décharge du condensateur, présentant les équations différentielles et leurs solutions.
Pour la charge :
Formule : Uc(t) = E
Pour la décharge :
Formule : Uc(t) = E e^
Ces équations sont cruciales pour comprendre la tension aux bornes d'un condensateur en fonction du temps.
Exemple : Des graphiques illustrent visuellement les processus de charge et de décharge, montrant comment la tension varie au fil du temps.
Cette section fournit une compréhension approfondie de la dynamique des condensateurs, essentielle pour de nombreuses applications en électronique et en physique.
4
of 4

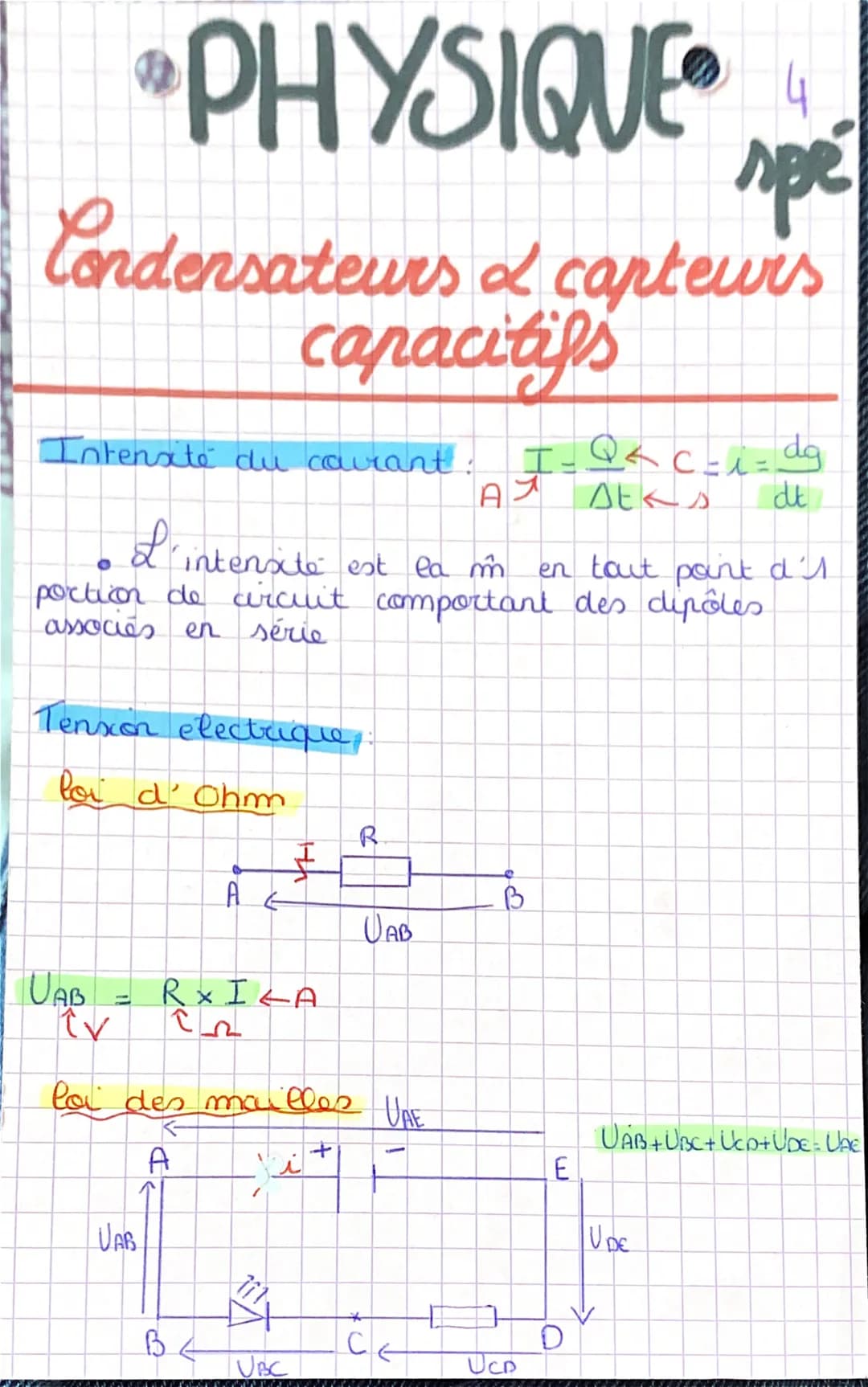

Condensateurs et capteurs capacitifs
Ce chapitre introduit les concepts fondamentaux des circuits électriques, notamment l'intensité du courant, la tension électrique et la loi d'Ohm. Il explique comment ces principes s'appliquent aux circuits comportant des dipôles en série.
Définition : L'intensité est la même en tout point d'une portion de circuit comportant des dipôles associés en série.
La loi des mailles est présentée comme un outil essentiel pour analyser les circuits électriques complexes.
Formule : UAB + UBC + UCD + UDE = UAE
Cette équation illustre comment les tensions se répartissent dans un circuit fermé, ce qui est crucial pour comprendre le rôle du condensateur dans un circuit électrique.
