Formation de l'image dans la lunette astronomique

La formation de l'image dans la lunette astronomique se fait en deux étapes principales, impliquant l'objectif et l'oculaire.

1. L'objectif forme une image intermédiaire A₁B₁ de l'objet à l'infini AB dans son plan focal image.
2. Cette image intermédiaire A₁B₁ devient l'objet pour l'oculaire, qui en forme une image finale A₂B₂ à l'infini.

Vocabulary: Plan focal : plan perpendiculaire à l'axe optique passant par le foyer d'une lentille.

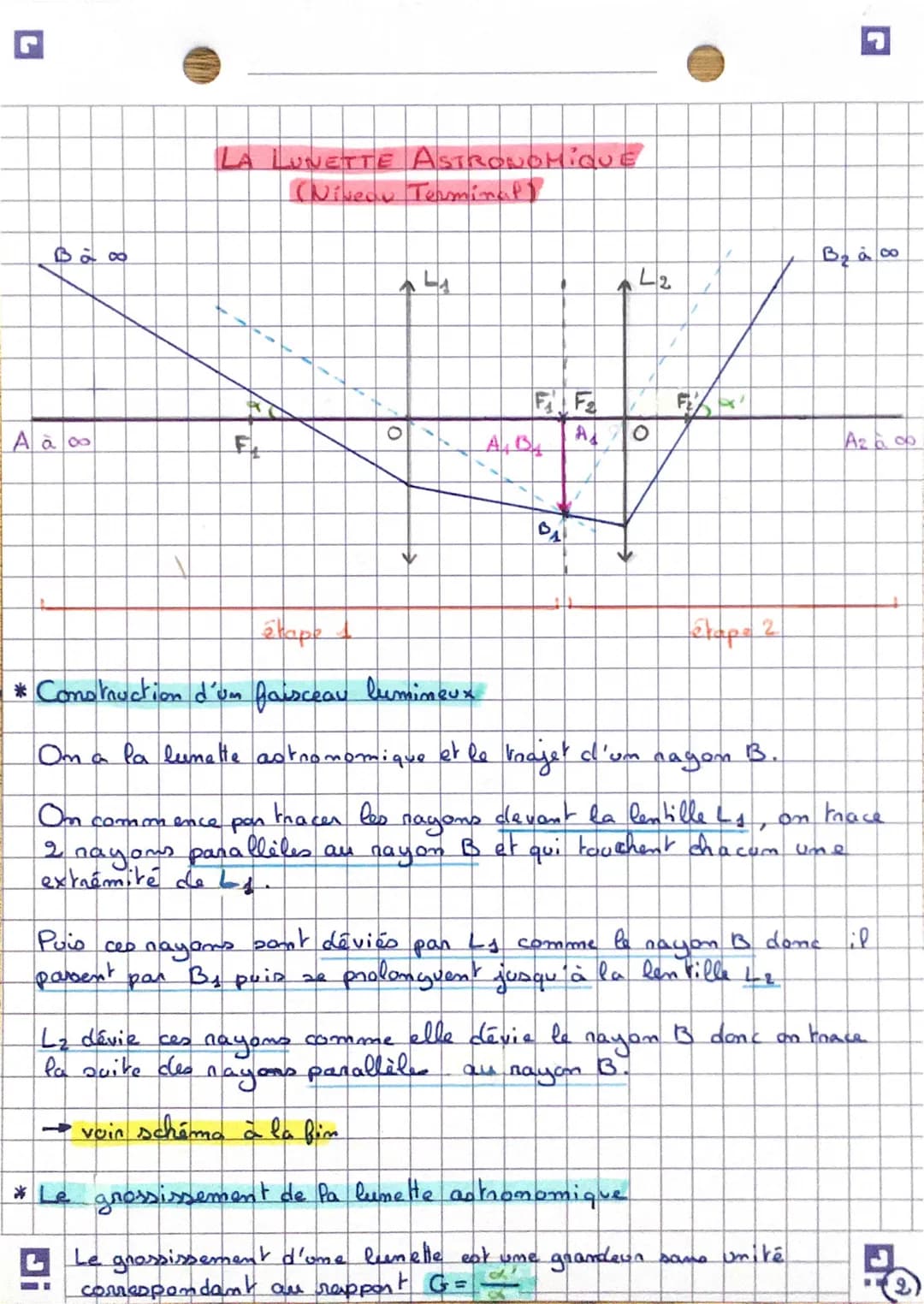

Le schéma de la lunette astronomique illustre ce processus :

1. Les rayons lumineux provenant de l'objet à l'infini AB entrent parallèlement dans l'objectif.
2. L'objectif dévie ces rayons pour former l'image intermédiaire A₁B₁ dans son plan focal image.
3. Les rayons divergents issus de A₁B₁ sont ensuite déviés par l'oculaire pour former l'image finale A₂B₂ à l'infini.

Example: Pour construire le faisceau lumineux dans la lunette, on trace d'abord deux rayons parallèles au rayon principal B touchant les extrémités de l'objectif. Ces rayons sont ensuite déviés par l'objectif et se prolongent jusqu'à l'oculaire, qui les dévie à nouveau pour former l'image finale.

Le grossissement de la lunette astronomique

Le grossissement est une caractéristique fondamentale de la lunette astronomique. Il représente le rapport entre l'angle sous lequel on observe l'image à travers l'instrument et l'angle sous lequel on observerait l'objet à l'œil nu.

Définition: Le grossissement d'une lunette est une grandeur sans unité correspondant au rapport G = α'/α, où α' est l'angle d'observation à travers l'instrument et α l'angle à l'œil nu.

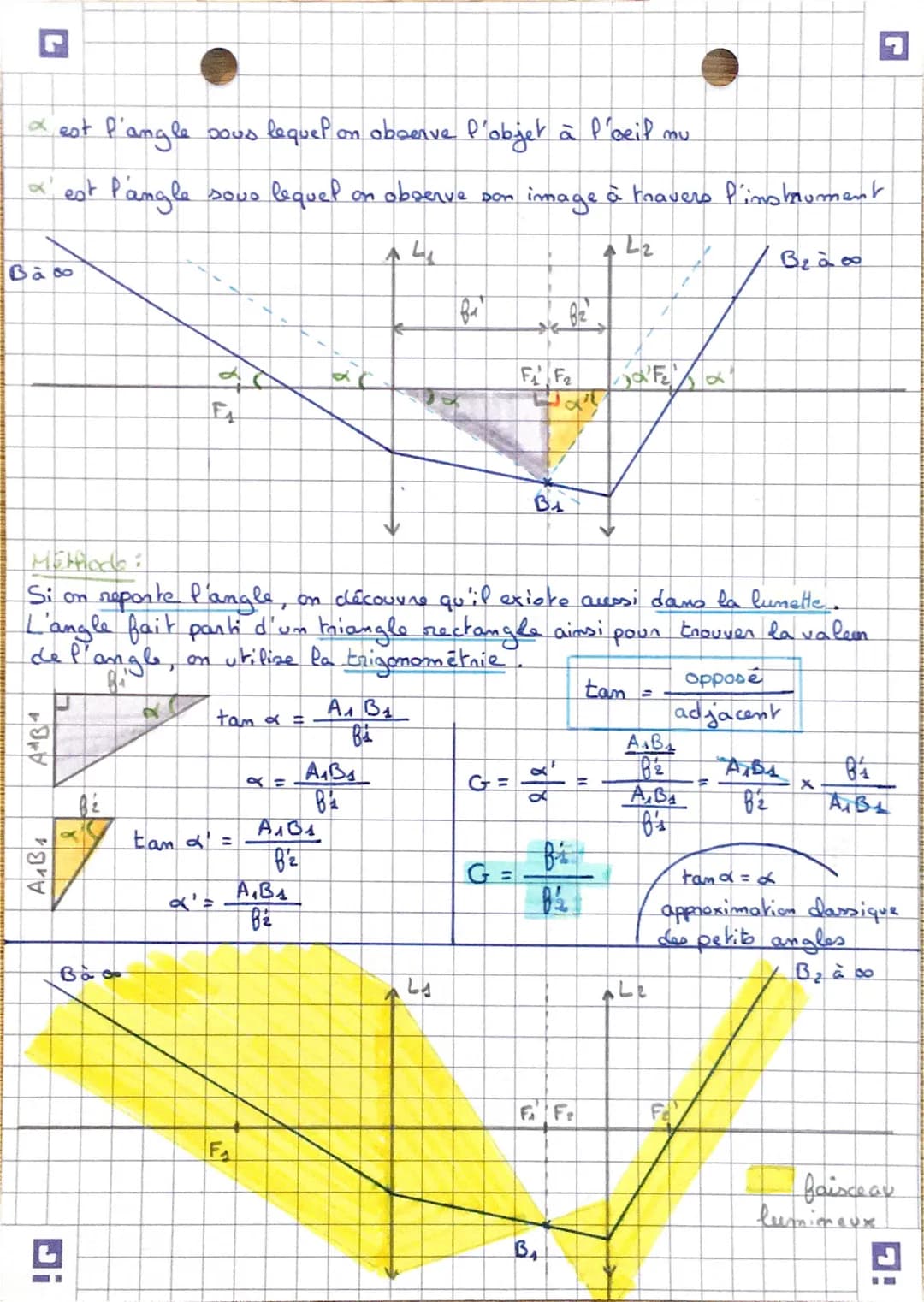

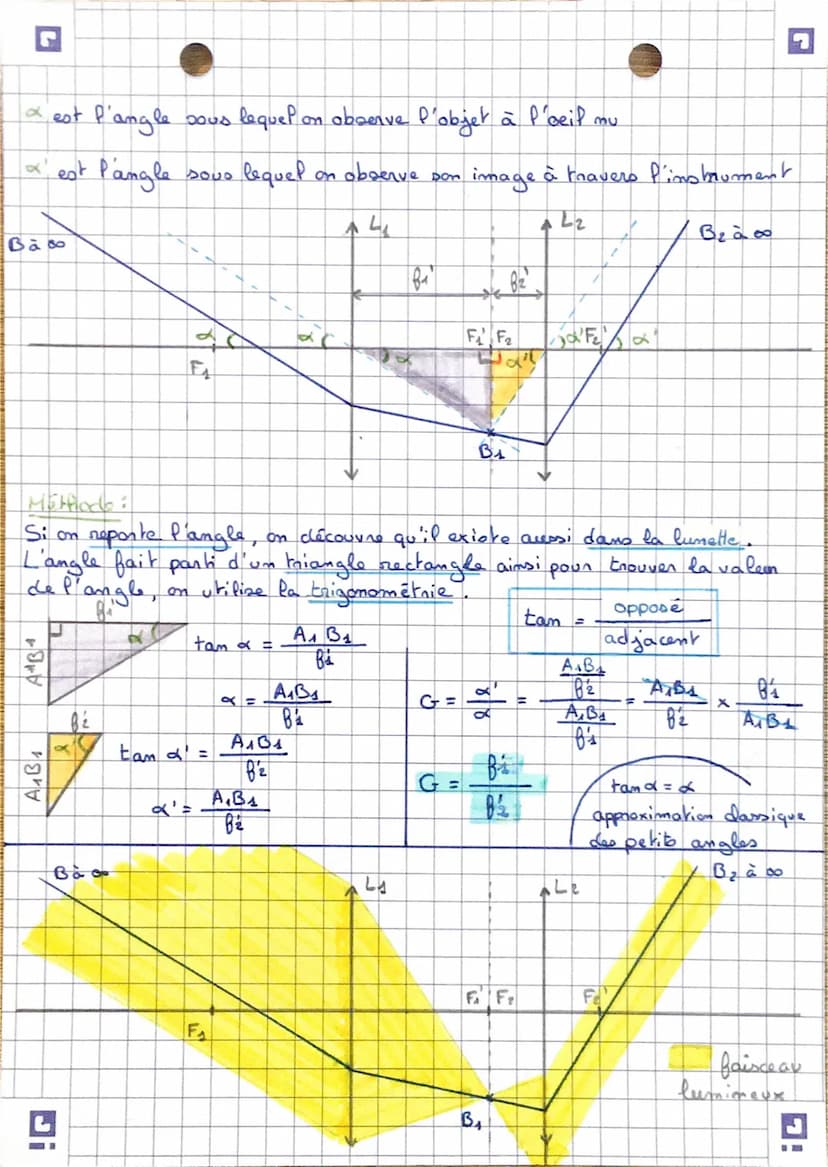

Pour calculer le grossissement, on utilise la trigonométrie et l'approximation des petits angles :

1. tan α = AB / f₁, où f₁ est la distance focale de l'objectif
2. tan α' = A₁B₁ / f₂, où f₂ est la distance focale de l'oculaire
3. A₁B₁ = AB * (f₁ / F), où F est la distance entre l'objectif et l'oculaire

Formule: Grossissement lunette astronomique formule : G = f₁ / f₂

Cette formule montre que le grossissement dépend du rapport des distances focales de l'objectif et de l'oculaire.

Highlight: Plus la distance focale de l'objectif est grande et celle de l'oculaire petite, plus le grossissement sera important.

La construction géométrique du faisceau lumineux dans la lunette permet de visualiser comment le grossissement est réalisé, en montrant comment l'angle d'observation est modifié par le passage à travers les lentilles.

Applications et limites de la lunette astronomique

La lunette astronomique est un outil essentiel en astronomie, permettant d'observer des objets célestes lointains avec un grossissement important. Cependant, elle présente certaines limites qu'il est important de comprendre.

A quoi sert la lunette astronomique: Elle permet d'observer des planètes, des étoiles et d'autres objets célestes en les grossissant et en augmentant leur luminosité apparente.

Avantages de la lunette astronomique :

1. Grossissement important des objets célestes
2. Augmentation de la luminosité apparente
3. Système optique relativement simple

Limites et considérations :

1. Le grossissement est limité par la qualité des lentilles et les phénomènes de diffraction
2. Les aberrations chromatiques peuvent affecter la qualité de l'image
3. La mise au point peut être délicate, surtout pour les débutants

Example: La lunette astronomique de Galilée, bien que plus simple, présentait des limitations en termes de grossissement et de champ de vision, ce qui a conduit au développement de la lunette astronomique moderne.

Pour les étudiants en Terminale, la compréhension du fonctionnement de la lunette astronomique est importante car elle illustre de nombreux concepts d'optique géométrique :

1. Formation d'images par les lentilles convergentes
2. Systèmes afocaux
3. Calcul de grossissement

Highlight: Les exercices de lunette astronomique en Terminale permettent de mettre en pratique ces concepts théoriques et de développer des compétences en résolution de problèmes d'optique.

En conclusion, la lunette astronomique reste un instrument fascinant, alliant principes physiques fondamentaux et applications pratiques en astronomie. Sa compréhension approfondie permet non seulement d'apprécier son fonctionnement, mais aussi de saisir l'importance des avancées technologiques dans l'observation de l'univers.

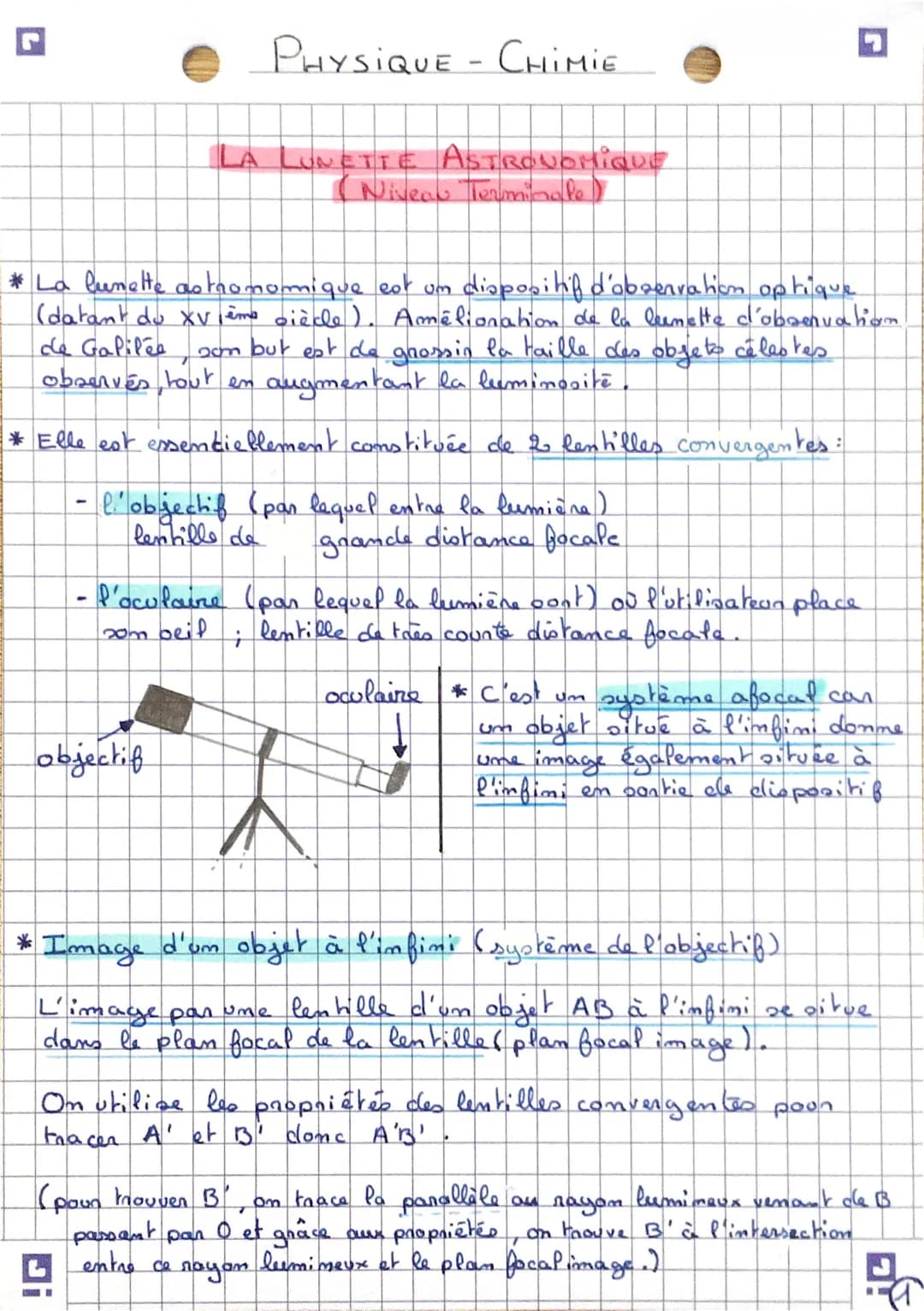

La lunette astronomique : principes de base

La lunette astronomique est un dispositif d'observation optique datant du XVIème siècle, améliorant la lunette de Galilée. Son objectif principal est d'agrandir la taille apparente des objets célestes tout en augmentant leur luminosité.

Définition: La lunette astronomique est un système optique constitué de deux lentilles minces convergentes : l'objectif et l'oculaire.

L'objectif, par lequel entre la lumière, est une lentille de grande distance focale. L'oculaire, où l'utilisateur place son œil, est une lentille de très courte distance focale.

Highlight: La lunette astronomique est un système afocal, ce qui signifie qu'un objet situé à l'infini donne une image également située à l'infini.

Le fonctionnement de la lunette repose sur les propriétés des lentilles convergentes :

1. L'image d'un objet à l'infini par l'objectif se forme dans son plan focal image.
2. Un objet placé dans le plan focal objet de l'oculaire donne une image à l'infini.

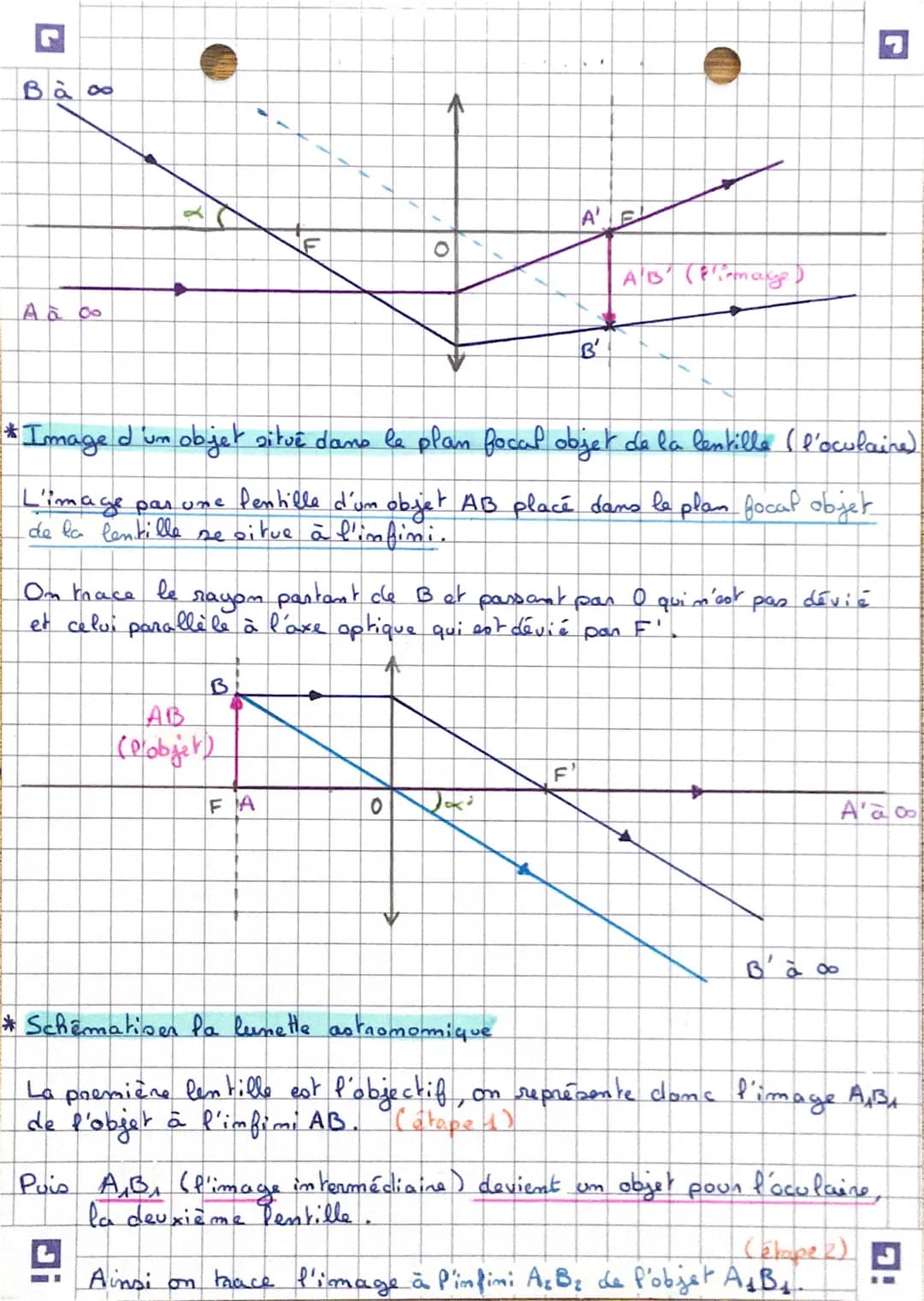

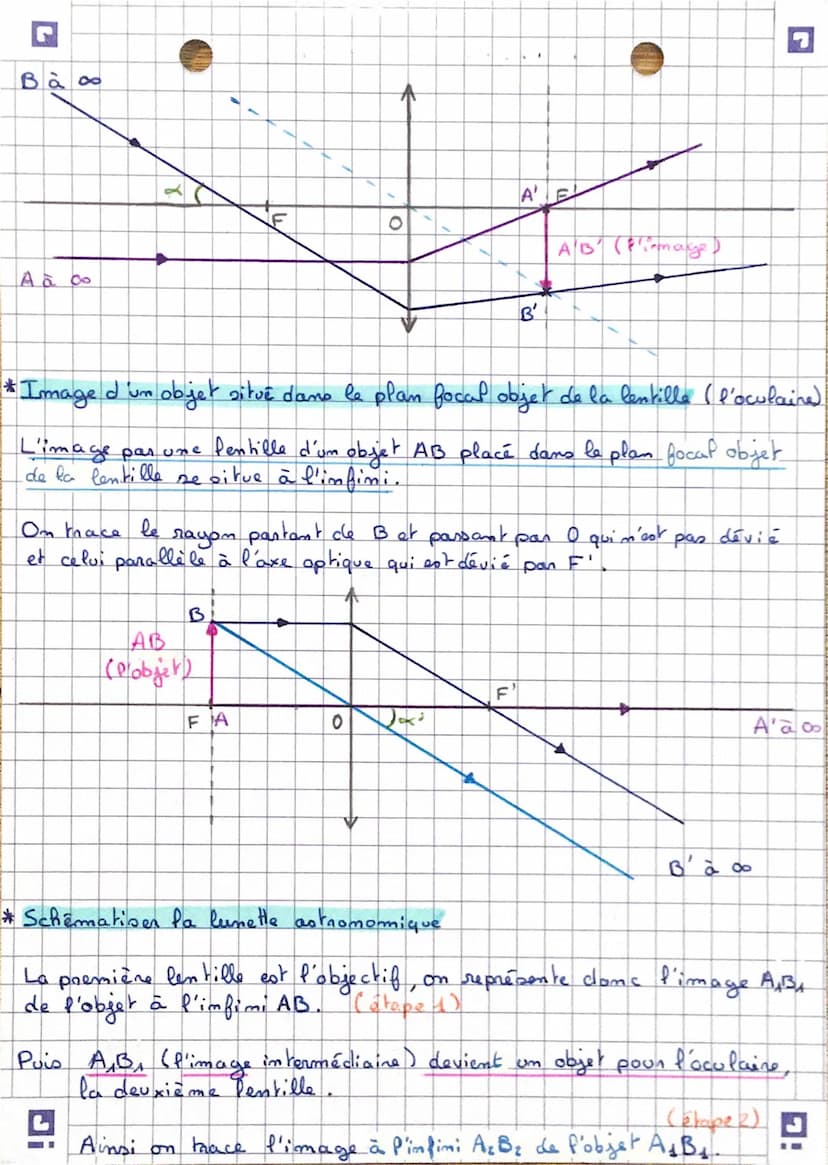

Exemple: Pour tracer l'image A'B' d'un objet AB à l'infini par l'objectif, on utilise les propriétés des lentilles convergentes. Le rayon passant par le centre optique n'est pas dévié, et on trace une parallèle au rayon lumineux venant de B pour trouver B' à l'intersection avec le plan focal image.
