Le transport de l'électricité implique l'utilisation de lignes à haute tension pour minimiser les pertes par effet Joule. La modélisation mathématique du réseau électrique se fait par un graphe orienté, permettant d'optimiser la distribution tout en respectant les contraintes de puissance et d'intensité.

• La minimisation des pertes par effet Joule est cruciale pour l'efficacité du transport électrique.
• Le réseau de distribution est modélisé par un graphe orienté avec des sources, cibles, arcs et nœuds.
• L'optimisation tient compte des contraintes de puissance maximale et des lois de Kirchhoff.
• Les pertes par effet Joule peuvent être minimisées en ajustant les intensités des sources.

...

06/07/2022

2007

Optimisation du transport de l'électricité Transporter de l'électricité : Pour transporter l'électricité du site de pred béolienne, barrage

Voir

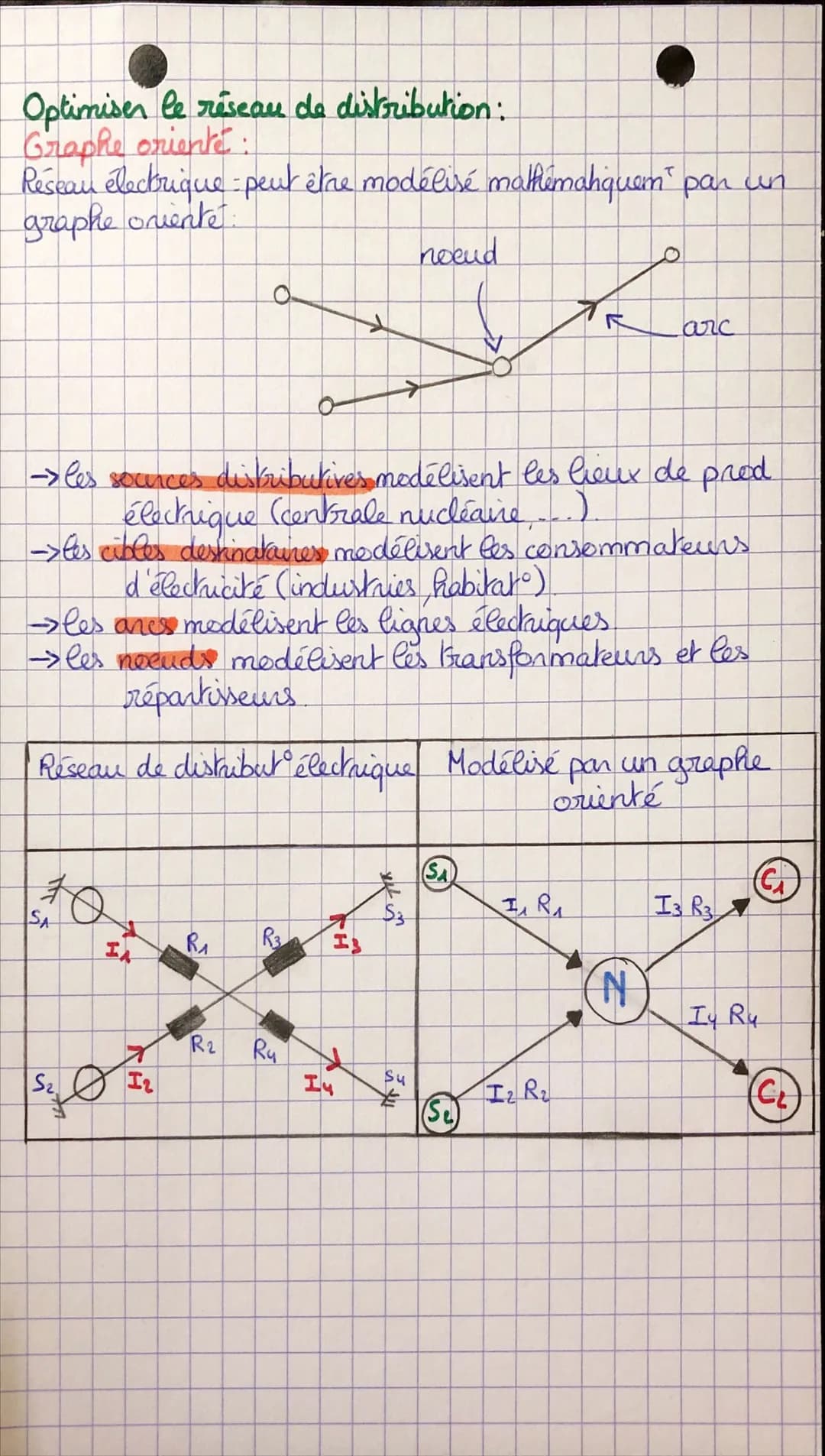

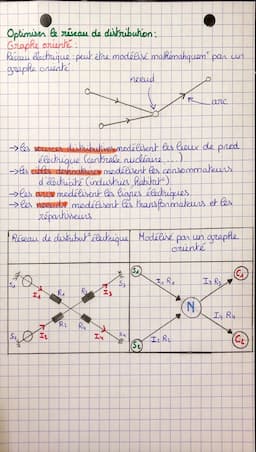

Optimiser le réseau de distribution

Le réseau électrique peut être modélisé mathématiquement par un graphe orienté. Cette modélisation permet d'optimiser le transport de l'énergie électrique.

Vocabulaire: Un graphe orienté est une représentation mathématique composée de points (nœuds) reliés par des flèches (arcs).

Dans ce modèle :

  • Les sources distributrices représentent les lieux de production électrique (centrales nucléaires, éoliennes, etc.).
  • Les cibles destinataires modélisent les consommateurs d'électricité (industries, habitations).
  • Les arcs modélisent les lignes électriques.
  • Les nœuds représentent les transformateurs et les répartiteurs.

Highlight: Cette modélisation est essentielle pour l'optimisation du transport de l'électricité et la gestion efficace du réseau de distribution.

Le schéma présenté illustre comment un réseau de distribution électrique peut être traduit en graphe orienté, facilitant ainsi l'analyse et l'optimisation du système.

Optimisation du transport de l'électricité Transporter de l'électricité : Pour transporter l'électricité du site de pred béolienne, barrage

Voir

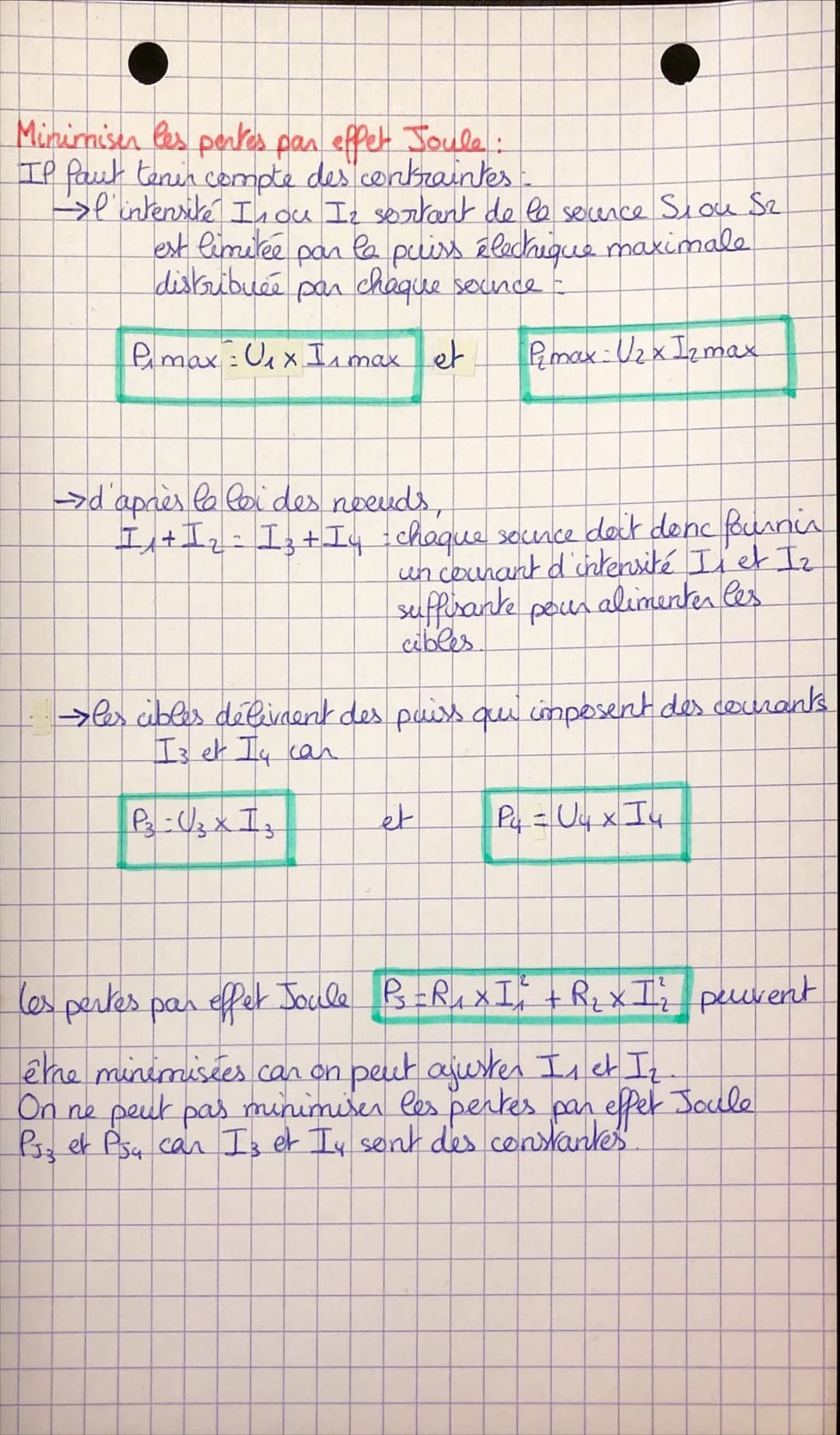

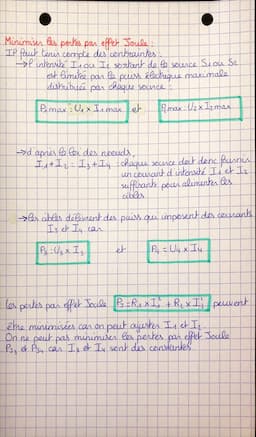

Minimiser les pertes par effet Joule

La minimisation des pertes par effet Joule dans un réseau électrique doit prendre en compte plusieurs contraintes importantes :

  1. L'intensité sortant de chaque source est limitée par la puissance électrique maximale qu'elle peut distribuer.
  2. La loi des nœuds de Kirchhoff doit être respectée, assurant que la somme des courants entrants est égale à la somme des courants sortants à chaque nœud.
  3. Les cibles (consommateurs) imposent des courants spécifiques qui doivent être satisfaits.

Exemple: Pour une source S1, la puissance maximale est donnée par P1max = U1 × I1max, où U1 est la tension et I1max l'intensité maximale.

Les pertes totales par effet Joule dans le réseau sont la somme des pertes dans chaque ligne. Pour les minimiser, on peut ajuster les intensités I1 et I2 fournies par les sources, tout en respectant les contraintes mentionnées.

Highlight: L'optimisation du transport de l'électricité consiste à trouver le meilleur équilibre entre la distribution de puissance et la minimisation des pertes.

Il est important de noter que certaines pertes, comme celles liées aux courants imposés par les consommateurs, ne peuvent pas être minimisées directement. L'optimisation se concentre donc sur les variables contrôlables du système.

Contenus similaires

Know puissance, énergie, rendement thumbnail

24

729

Tle

puissance, énergie, rendement

bases et notions nécessaire pour le programme de terminale en enseignement scientifique physique

Know Premier principe de la thermodynamique thumbnail

61

1924

Tle

Premier principe de la thermodynamique

cours

Know idées sujets physique thumbnail

308

12479

Tle

idées sujets physique

idées sujets grand oral physique

Know Greenhouse gases thumbnail

9

440

Tle

Greenhouse gases

Fiche de DNL en Anglais

Know Thermodynamique thumbnail

11

486

Tle

Thermodynamique

fiches pour le bac, très synthétisées (des autres fiches sont dispo dans le dossier bac spé physique !)

Know Fiche de spé physique terminale sur la thermodynamique thumbnail

36

1942

Tle

Fiche de spé physique terminale sur la thermodynamique

Thermodynamique terminale générale spé physique chimie

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

22 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Sciences de la Terre et Géographiques

Systèmes Solaires et Géothermiques



Ens. Scient.

•

2 007

•

6 juil. 2022

•

3 pages

Transport d'énergie électrique : Exercices et astuces pour minimiser les pertes par effet Joule

C

Charlotte Maudet

@charlotte_mdt

Le transport de l'électricité implique l'utilisation de lignes à haute tension pour minimiser les pertes par effet Joule. La modélisation mathématique du réseau électrique se fait par un graphe orienté, permettant d'optimiser la distribution tout en respectant les contraintes de... Affiche plus

Optimisation du transport de l'électricité Transporter de l'électricité : Pour transporter l'électricité du site de pred béolienne, barrage

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Optimiser le réseau de distribution

Le réseau électrique peut être modélisé mathématiquement par un graphe orienté. Cette modélisation permet d'optimiser le transport de l'énergie électrique.

Vocabulaire: Un graphe orienté est une représentation mathématique composée de points (nœuds) reliés par des flèches (arcs).

Dans ce modèle :

  • Les sources distributrices représentent les lieux de production électrique (centrales nucléaires, éoliennes, etc.).
  • Les cibles destinataires modélisent les consommateurs d'électricité (industries, habitations).
  • Les arcs modélisent les lignes électriques.
  • Les nœuds représentent les transformateurs et les répartiteurs.

Highlight: Cette modélisation est essentielle pour l'optimisation du transport de l'électricité et la gestion efficace du réseau de distribution.

Le schéma présenté illustre comment un réseau de distribution électrique peut être traduit en graphe orienté, facilitant ainsi l'analyse et l'optimisation du système.

Optimisation du transport de l'électricité Transporter de l'électricité : Pour transporter l'électricité du site de pred béolienne, barrage

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Minimiser les pertes par effet Joule

La minimisation des pertes par effet Joule dans un réseau électrique doit prendre en compte plusieurs contraintes importantes :

  1. L'intensité sortant de chaque source est limitée par la puissance électrique maximale qu'elle peut distribuer.
  2. La loi des nœuds de Kirchhoff doit être respectée, assurant que la somme des courants entrants est égale à la somme des courants sortants à chaque nœud.
  3. Les cibles (consommateurs) imposent des courants spécifiques qui doivent être satisfaits.

Exemple: Pour une source S1, la puissance maximale est donnée par P1max = U1 × I1max, où U1 est la tension et I1max l'intensité maximale.

Les pertes totales par effet Joule dans le réseau sont la somme des pertes dans chaque ligne. Pour les minimiser, on peut ajuster les intensités I1 et I2 fournies par les sources, tout en respectant les contraintes mentionnées.

Highlight: L'optimisation du transport de l'électricité consiste à trouver le meilleur équilibre entre la distribution de puissance et la minimisation des pertes.

Il est important de noter que certaines pertes, comme celles liées aux courants imposés par les consommateurs, ne peuvent pas être minimisées directement. L'optimisation se concentre donc sur les variables contrôlables du système.

Optimisation du transport de l'électricité Transporter de l'électricité : Pour transporter l'électricité du site de pred béolienne, barrage

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

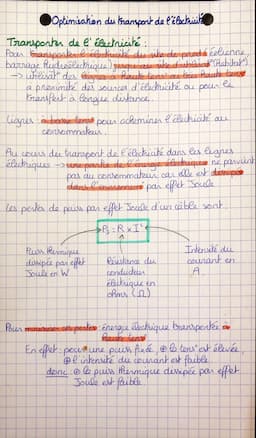

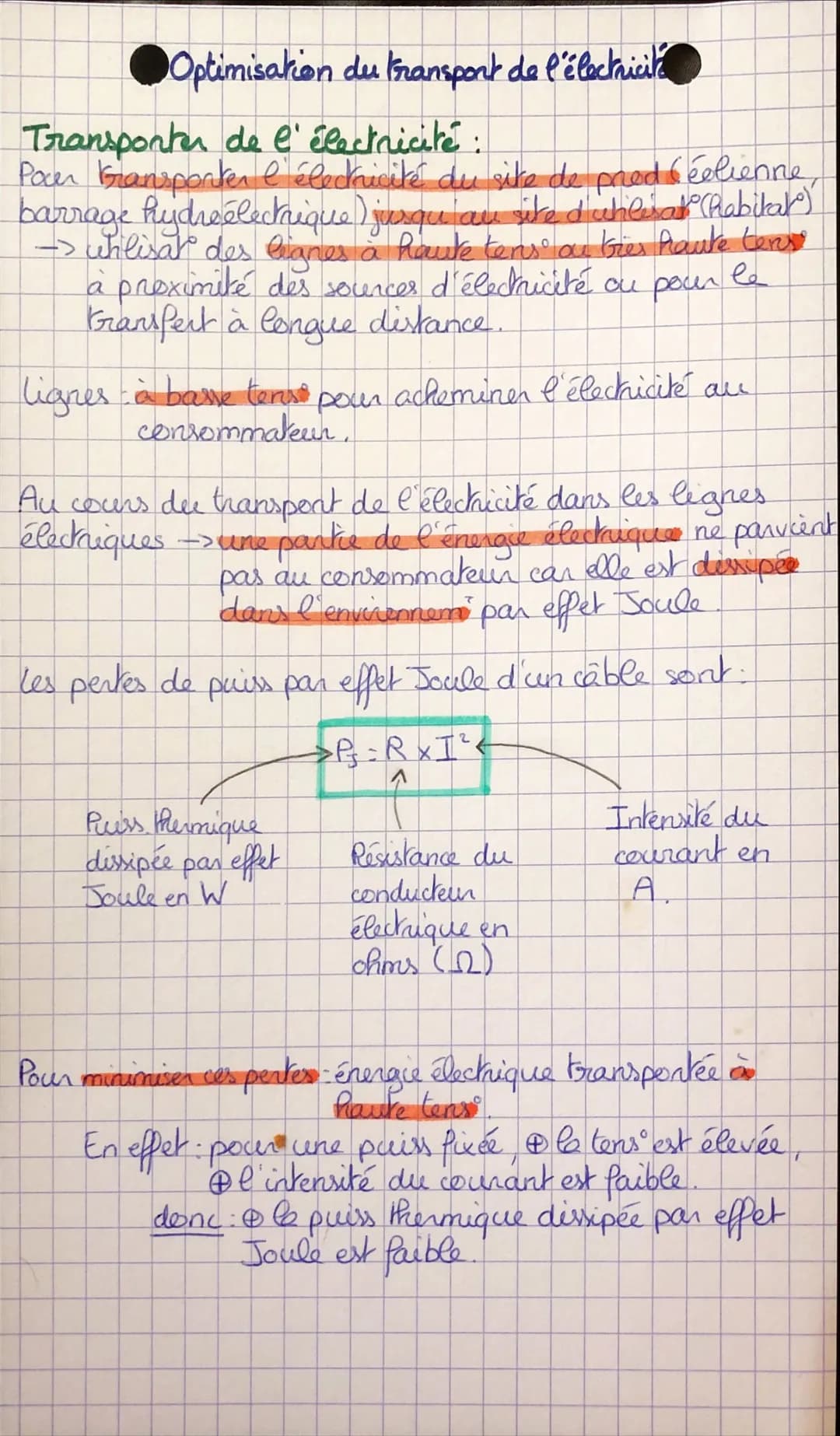

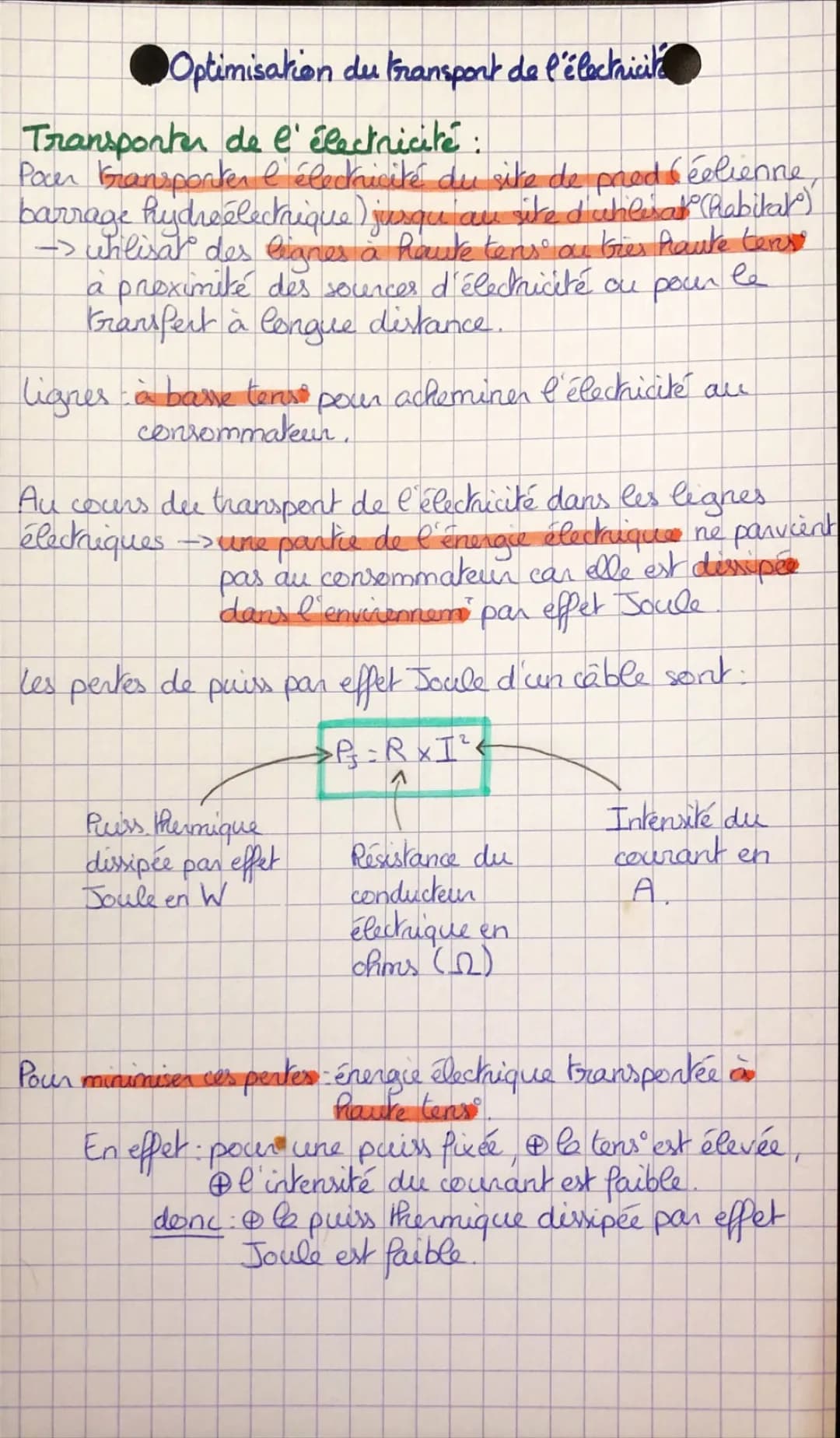

Optimisation du transport de l'électricité
