Comment Déterminer l'Adresse IP d'un Automate de Cogénération et Analyser les Paquets ICMP avec Wireshark

Ouvrir

33

0

K

Kévin

09/11/2023

STI2D

Révision bac STI2D

Matières

/

STI2D

Comment Déterminer l'Adresse IP d'un Automate de Cogénération et Analyser les Paquets ICMP avec Wireshark

L'infrastructure réseau d'une piscine moderne intègre divers systèmes automatisés et de surveillance, avec une architecture réseau complexe gérant la maintenance, la sécurité et les services aux usagers. La configuration comprend plusieurs sous-réseaux distincts pour différentes fonctionnalités.

• Le réseau principal utilise l'adressage IP 192.168.0.0 avec différents sous-réseaux
• Les automates cogénération et filtration communiquent via ModbusTCP
• Le système inclut des caméras de surveillance, des tourniquets d'accès et un système de casiers
• La maintenance est gérée via une console de supervision dédiée

...

09/11/2023

1374

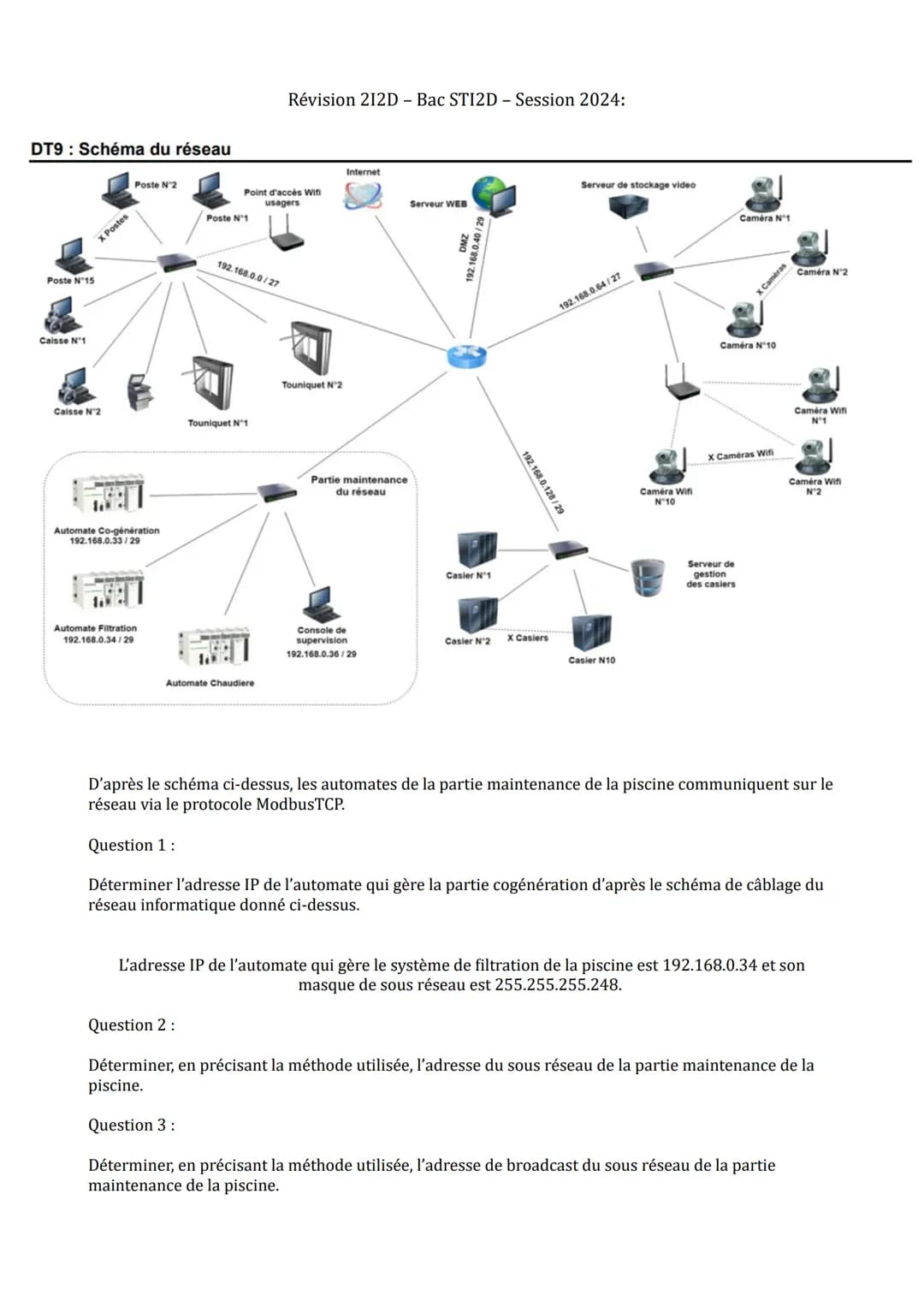

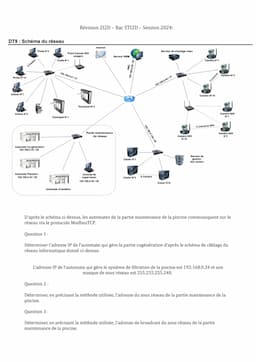

DT9: Schéma du réseau Poste N°15 Caisse N°1 X Postes Caisse N°2 Poste N°2 Automate Co-génération 192.168.0.33/29 Automate Filtration 192.168

Voir

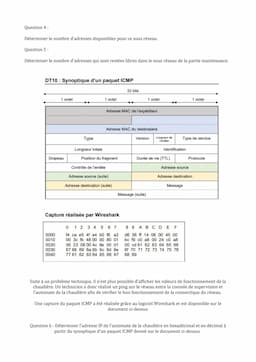

Analyse des Paquets Réseau

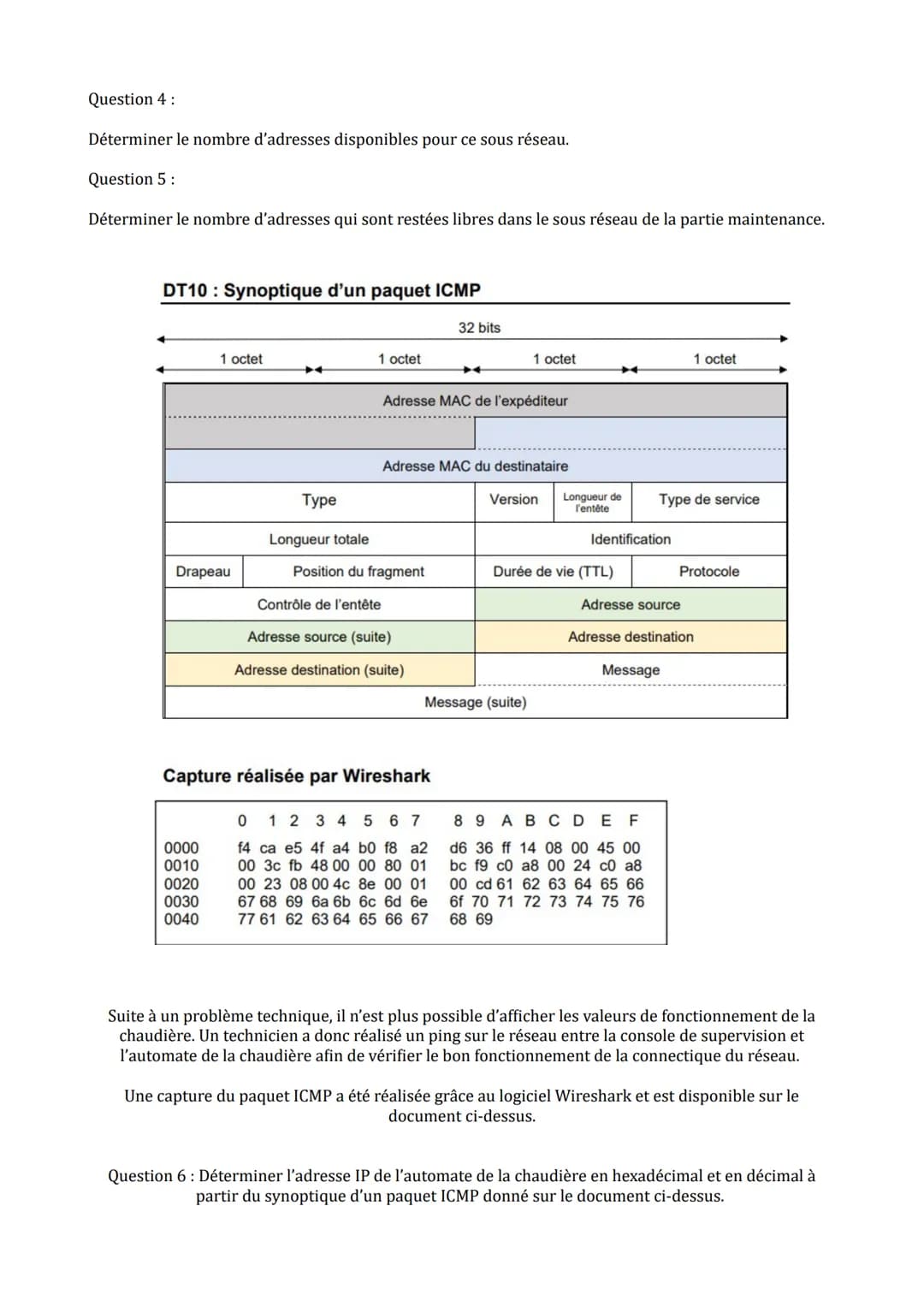

Le document présente un Synoptique paquet ICMP Wireshark analyse détaillé montrant la structure des communications réseau. Cette capture permet de comprendre les échanges entre la console de supervision et les automates.

Definition: ICMP (Internet Control Message Protocol) est utilisé pour la gestion des erreurs et le contrôle dans les réseaux IP.

Example: La capture Wireshark montre un paquet ICMP avec une structure en octets permettant d'analyser les communications réseau.

Highlight: L'analyse des paquets ICMP est cruciale pour le diagnostic des problèmes de connectivité réseau.

DT9: Schéma du réseau Poste N°15 Caisse N°1 X Postes Caisse N°2 Poste N°2 Automate Co-génération 192.168.0.33/29 Automate Filtration 192.168

Voir

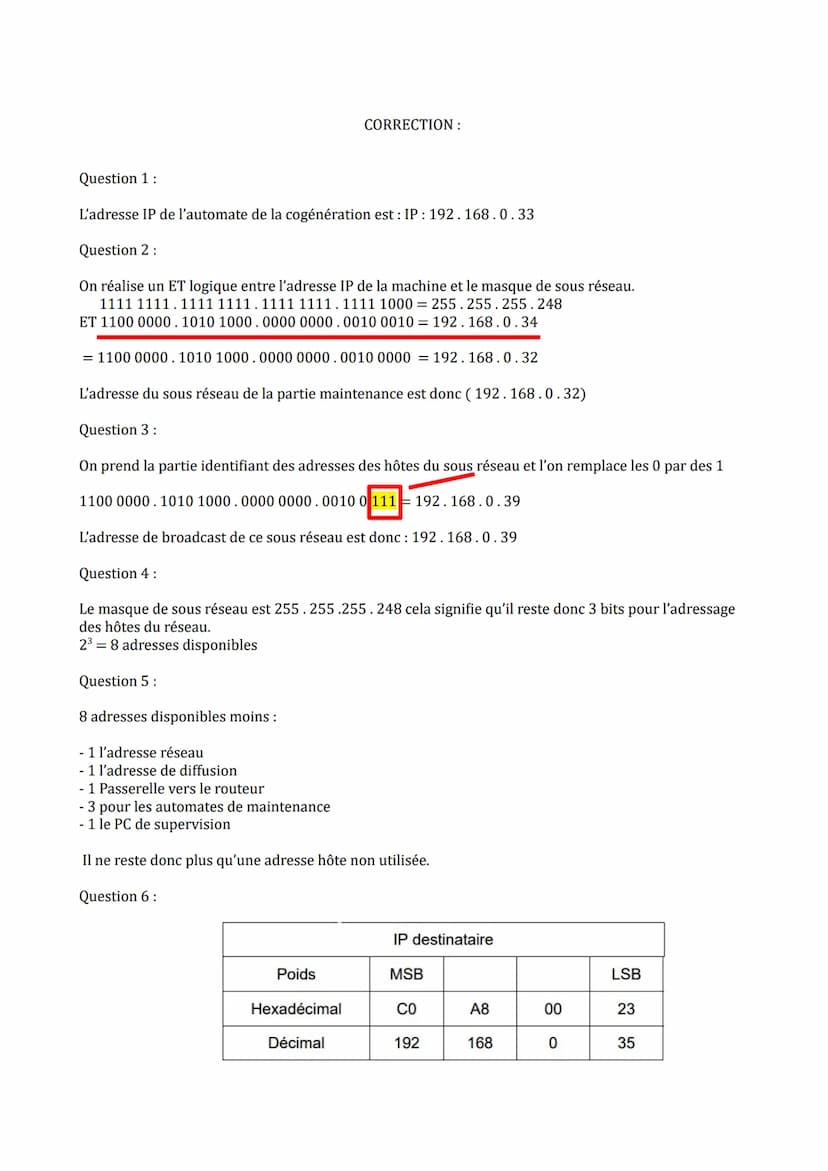

Solutions et Configurations

Cette section détaille les calculs et configurations nécessaires pour le réseau de maintenance. Les adresses IP sont soigneusement attribuées pour permettre une communication efficace entre les différents équipements.

Definition: L'adresse de broadcast est utilisée pour envoyer des messages à tous les équipements d'un sous-réseau.

Example: Le masque de sous-réseau 255.255.255.248 permet 8 adresses disponibles dans le sous-réseau.

Highlight: La gestion précise des adresses IP est essentielle pour éviter les conflits et assurer le bon fonctionnement du réseau.

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

21 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

/

STI2D

Comment Déterminer l'Adresse IP d'un Automate de Cogénération et Analyser les Paquets ICMP avec Wireshark

K

Kévin

@kinvlau_gqyi

·

34 Abonnés

Suivre

L'infrastructure réseau d'une piscine moderne intègre divers systèmes automatisés et de surveillance, avec une architecture réseau complexe gérant la maintenance, la sécurité et les services aux usagers. La configuration comprend plusieurs sous-réseaux distincts pour différentes fonctionnalités.

• Le réseau principal utilise l'adressage IP 192.168.0.0 avec différents sous-réseaux
• Les automates cogénération et filtration communiquent via ModbusTCP
• Le système inclut des caméras de surveillance, des tourniquets d'accès et un système de casiers
• La maintenance est gérée via une console de supervision dédiée

...

09/11/2023

1374



Tle



STI2D

33

DT9: Schéma du réseau Poste N°15 Caisse N°1 X Postes Caisse N°2 Poste N°2 Automate Co-génération 192.168.0.33/29 Automate Filtration 192.168

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Analyse des Paquets Réseau

Le document présente un Synoptique paquet ICMP Wireshark analyse détaillé montrant la structure des communications réseau. Cette capture permet de comprendre les échanges entre la console de supervision et les automates.

Definition: ICMP (Internet Control Message Protocol) est utilisé pour la gestion des erreurs et le contrôle dans les réseaux IP.

Example: La capture Wireshark montre un paquet ICMP avec une structure en octets permettant d'analyser les communications réseau.

Highlight: L'analyse des paquets ICMP est cruciale pour le diagnostic des problèmes de connectivité réseau.

DT9: Schéma du réseau Poste N°15 Caisse N°1 X Postes Caisse N°2 Poste N°2 Automate Co-génération 192.168.0.33/29 Automate Filtration 192.168

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

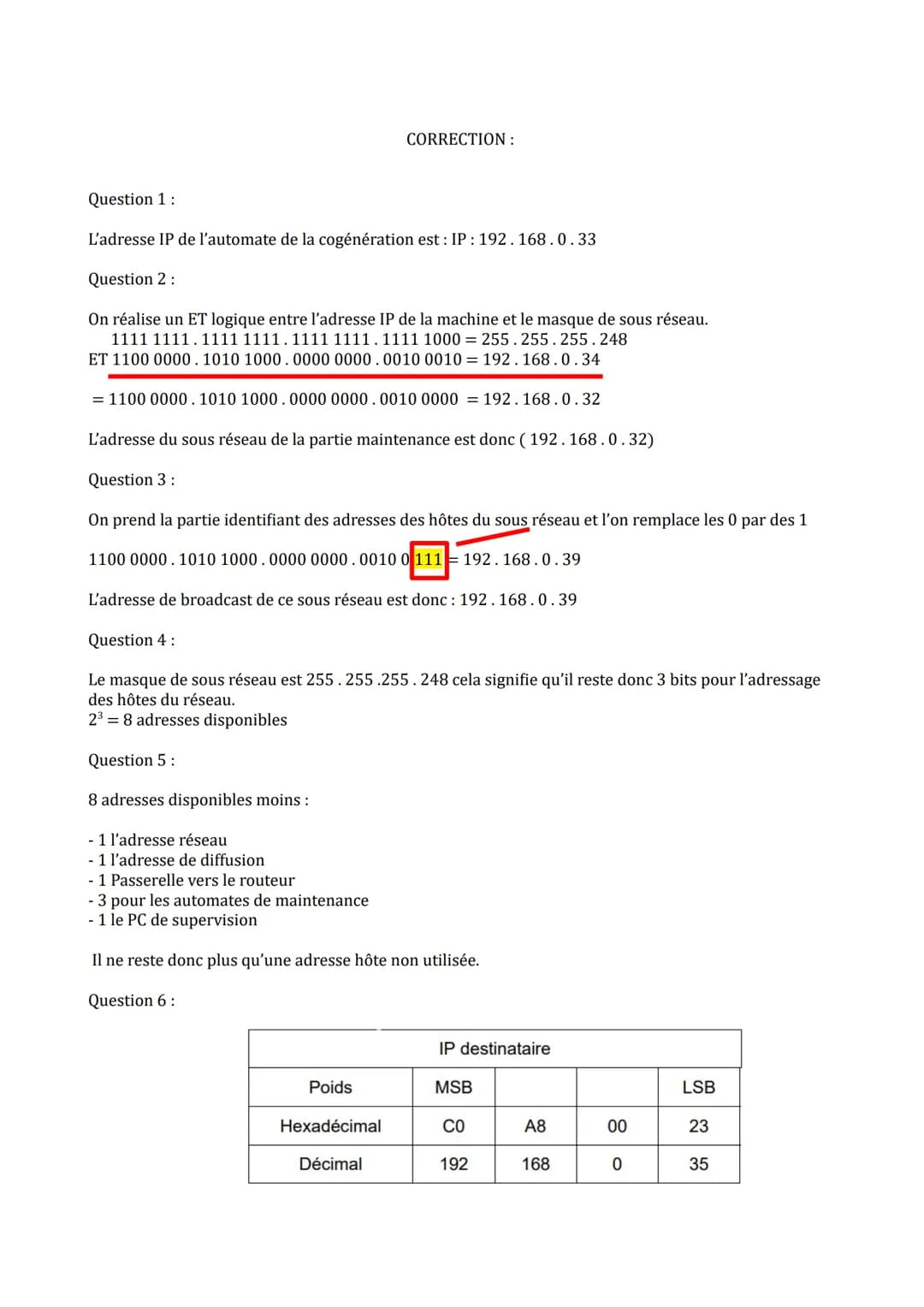

Solutions et Configurations

Cette section détaille les calculs et configurations nécessaires pour le réseau de maintenance. Les adresses IP sont soigneusement attribuées pour permettre une communication efficace entre les différents équipements.

Definition: L'adresse de broadcast est utilisée pour envoyer des messages à tous les équipements d'un sous-réseau.

Example: Le masque de sous-réseau 255.255.255.248 permet 8 adresses disponibles dans le sous-réseau.

Highlight: La gestion précise des adresses IP est essentielle pour éviter les conflits et assurer le bon fonctionnement du réseau.

DT9: Schéma du réseau Poste N°15 Caisse N°1 X Postes Caisse N°2 Poste N°2 Automate Co-génération 192.168.0.33/29 Automate Filtration 192.168

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Configuration du Réseau Principal

Le schéma présente l'architecture réseau complète d'une installation de piscine moderne. Le réseau est segmenté en plusieurs zones fonctionnelles, dont la partie maintenance qui utilise le protocole ModbusTCP.

Vocabulary: ModbusTCP - Protocole de communication industriel utilisé pour la connexion entre les automates et les systèmes de supervision.

Definition: La Sous réseau maintenance piscine méthode définit comment les équipements de maintenance communiquent sur un segment isolé du réseau principal.

Example: L'automate cogénération utilise l'adresse IP 192.168.0.33/29 pour communiquer avec la console de supervision.

Highlight: La segmentation du réseau permet d'isoler les différentes fonctions (maintenance, surveillance, accès public) pour une meilleure sécurité.
