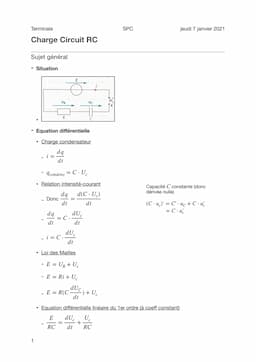

Terminale Charge Circuit RC Sujet général 1 Situation _i= ● UR Equation différentielle Charge condensateur R Donc dq dt dq dt C. Uc acondens

Voir

Solution to the RC Circuit Differential Equation

This page presents the mathematical solution to the differential equation derived on the previous page, providing insights into the charge condensateur formule (capacitor charging formula).

The solution process involves:

  1. Identifying the general form of the solution
  2. Determining the particular solution based on initial conditions
  3. Combining the general and particular solutions

Example: The general solution takes the form: Uc(t) = Ae^(-t/RC) + E

Where A is a constant determined by initial conditions.

For a capacitor initially uncharged (Uc = 0 at t = 0), the complete solution is:

Uc(t) = E(1 - e^(-t/RC))

Highlight: This equation describes the voltage across the capacitor as it charges over time.

Key observations:

  • The capacitor voltage approaches the source voltage E as time increases
  • The temps de charge condensateur formule (capacitor charging time formula) is characterized by the time constant τ = RC

Definition: The time constant τ represents the time it takes for the capacitor to reach approximately 63% of its final voltage.

This solution is fundamental for understanding the circuit RC équation différentielle (RC circuit differential equation) and its applications.

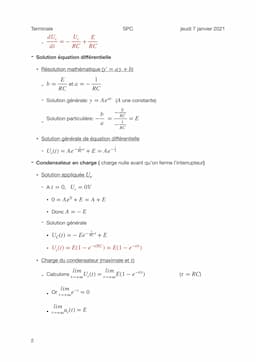

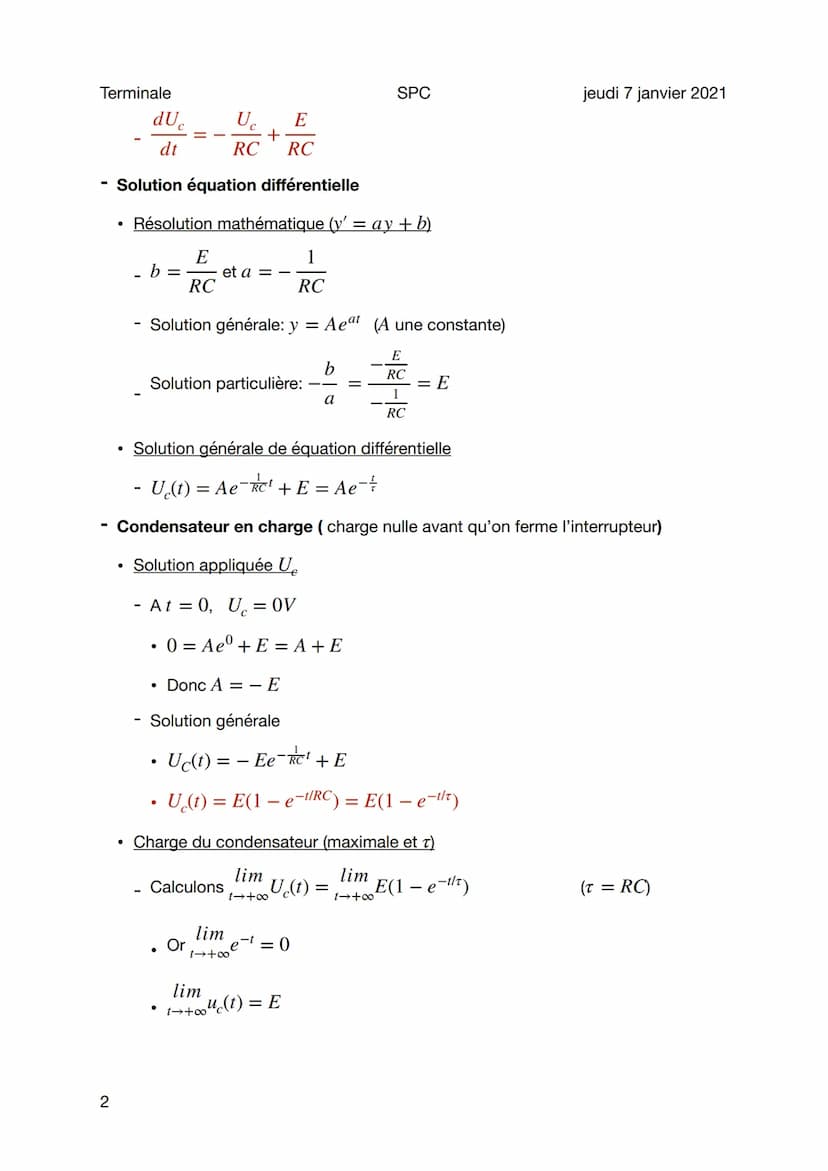

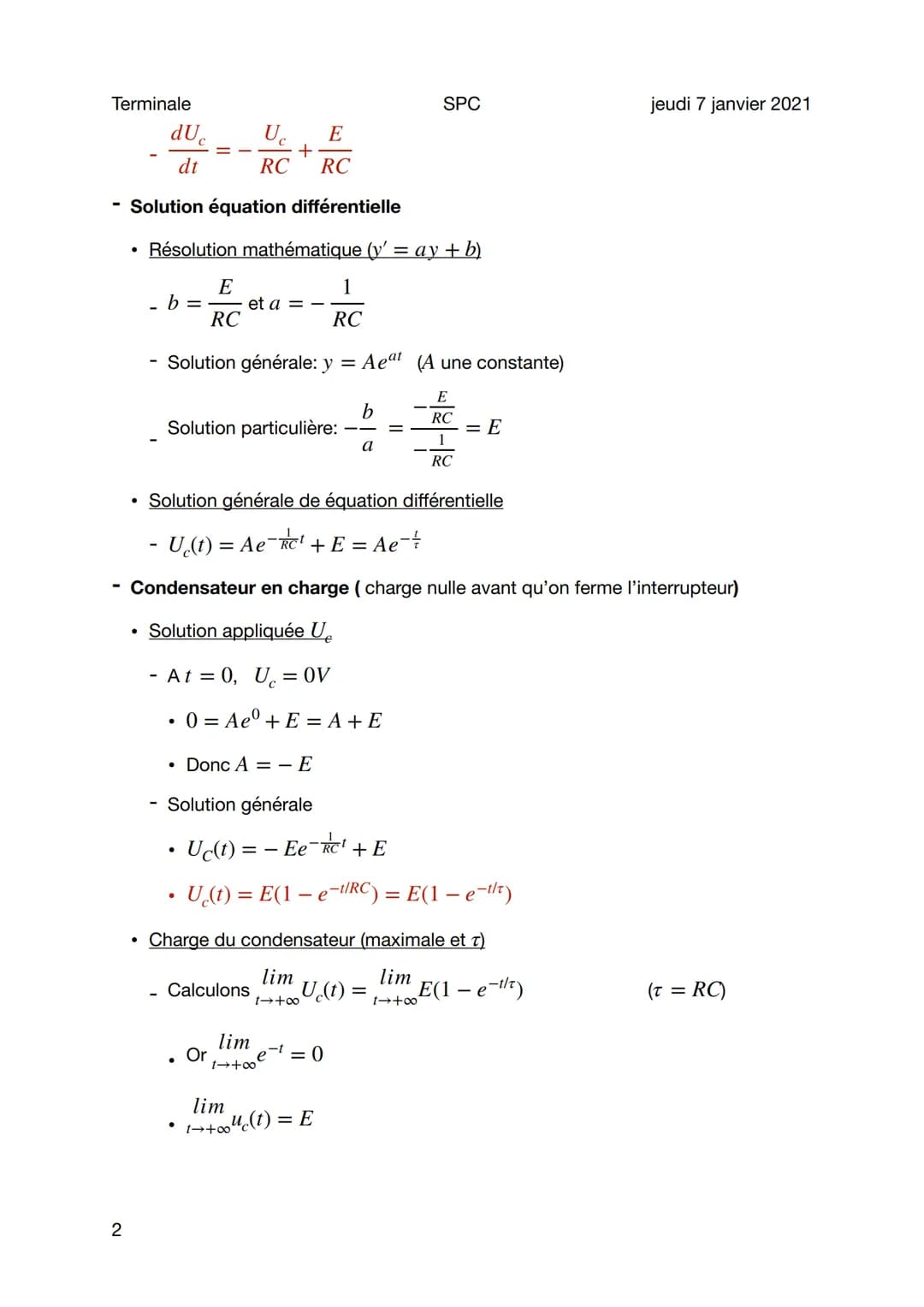

Terminale Charge Circuit RC Sujet général 1 Situation _i= ● UR Equation différentielle Charge condensateur R Donc dq dt dq dt C. Uc acondens

Voir

RC Circuit Behavior and Analysis

This final page delves deeper into the behavior of the RC circuit during charging, analyzing voltage and current characteristics over time.

Key points covered:

  1. Voltage behavior:

    • The capacitor voltage follows the equation Uc(t) = E(1 - e^(-t/RC))
    • At t = τ (one time constant), the voltage reaches about 63% of the final value
    • After 5τ, the capacitor is considered fully charged (99% of final value)

  2. Current behavior:

    • The current is given by i(t) = (E/R)e^(-t/RC)
    • Current starts at a maximum value of E/R and decreases exponentially

Example: For a 1000 μF capacitor with a 1 kΩ resistor and 5V source, τ = RC = 1 ms. The capacitor will reach 3.15V after 1 ms and 4.95V after 5 ms.

Highlight: The charging process exhibits asymptotic behavior, with voltage approaching the source voltage and current approaching zero as time increases.

The page also discusses:

  • The tangent line to the voltage curve at t = 0
  • Limits of voltage and current as time approaches infinity

Vocabulary: Asymptote - a line that a curve approaches but never reaches

This analysis is crucial for understanding exercices corrigés charge et décharge d'un condensateur (solved exercises on capacitor charging and discharging) and practical applications in electrical engineering.

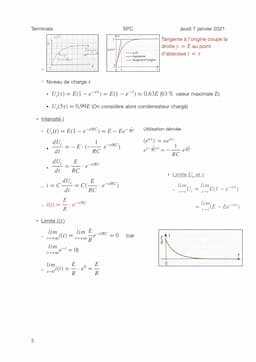

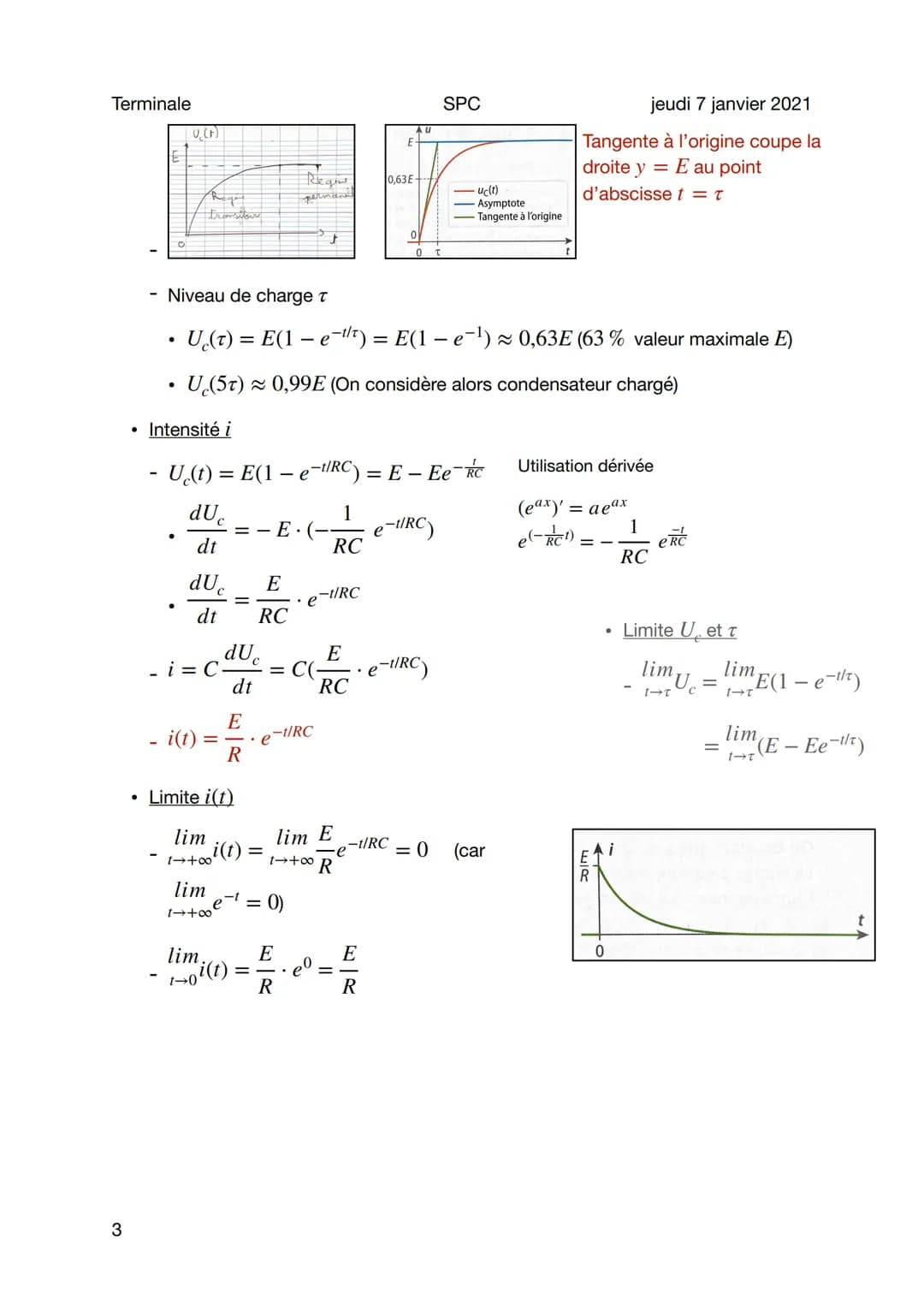

Terminale Charge Circuit RC Sujet général 1 Situation _i= ● UR Equation différentielle Charge condensateur R Donc dq dt dq dt C. Uc acondens

Voir

RC Circuit Charging Analysis

This page introduces the fundamental concepts and equations for analyzing the charging of an RC circuit. It derives the differential equation that governs the charging process.

Definition: An RC circuit consists of a resistor and capacitor connected in series with a voltage source.

The differential equation is derived through the following steps:

  1. Establishing the relationship between current and charge
  2. Applying Kirchhoff's voltage law to the circuit
  3. Substituting the current-charge relationship into the voltage equation

Highlight: The resulting differential equation is a first-order linear differential equation with constant coefficients:

dUc/dt + Uc/(RC) = E/(RC)

Where:

  • Uc is the capacitor voltage
  • E is the source voltage
  • R is the resistance
  • C is the capacitance

Vocabulary: dUc/dt represents the rate of change of capacitor voltage over time.

This equation forms the basis for understanding the charge et décharge d'un condensateur (charging and discharging of a capacitor) in an RC circuit.

Contenus similaires

Know Circuit RC thumbnail

28

1039

Tle

Circuit RC

Fiche de révision

Know Dynamique du dipôle RC thumbnail

24

1052

Tle

Dynamique du dipôle RC

fiche de révision en spé Terminale physique chimie sur le Chapitre 14: Dynamique du dipôle RC

Know système électrique capacitif thumbnail

11

458

Tle

système électrique capacitif

système électrique capacitif

Know conductance et conductivité loi de Kohlrausch thumbnail

7

447

Tle

conductance et conductivité loi de Kohlrausch

formule en vert graphe dosage spectrophotométrie et conductimétrique

Know dynamique d’un système électrique thumbnail

7

257

Tle

dynamique d’un système électrique

schéma + explication

Know étude dynamique d'un système électrique thumbnail

30

745

Tle

étude dynamique d'un système électrique

électricité, condensateur, charge et décharge dipôle RC

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

15 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 12 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

/

Physique/Chimie

/

Propriétés physico-chimiques

/

Ondes et signaux

/

Dynamique d’un circuit électrique et capteurs capacitifs

Petit Guide des Circuits RC et Équations Différentielles pour les Curieux

user profile picture

Jérémi

@jeremi_hayoun

·

1 202 Abonnés

Suivre

Expert en la matière

La charge d'un condensateur dans un circuit RC est un processus complexe régi par une équation différentielle. Ce résumé explique la solution mathématique du circuit RC en terminale, en détaillant l'établissement de l'équation différentielle, sa résolution et l'analyse du comportement du circuit au fil du temps.

Points clés :

  • Établissement de l'équation différentielle à partir de la loi des mailles du circuit RC en terminale
  • Résolution mathématique de l'équation différentielle
  • Analyse de la charge du condensateur et de l'évolution de l'intensité
  • Interprétation graphique de la solution

19/12/2021

1244



Tle



Physique/Chimie

50

Terminale Charge Circuit RC Sujet général 1 Situation _i= ● UR Equation différentielle Charge condensateur R Donc dq dt dq dt C. Uc acondens

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Solution to the RC Circuit Differential Equation

This page presents the mathematical solution to the differential equation derived on the previous page, providing insights into the charge condensateur formule (capacitor charging formula).

The solution process involves:

  1. Identifying the general form of the solution
  2. Determining the particular solution based on initial conditions
  3. Combining the general and particular solutions

Example: The general solution takes the form: Uc(t) = Ae^(-t/RC) + E

Where A is a constant determined by initial conditions.

For a capacitor initially uncharged (Uc = 0 at t = 0), the complete solution is:

Uc(t) = E(1 - e^(-t/RC))

Highlight: This equation describes the voltage across the capacitor as it charges over time.

Key observations:

  • The capacitor voltage approaches the source voltage E as time increases
  • The temps de charge condensateur formule (capacitor charging time formula) is characterized by the time constant τ = RC

Definition: The time constant τ represents the time it takes for the capacitor to reach approximately 63% of its final voltage.

This solution is fundamental for understanding the circuit RC équation différentielle (RC circuit differential equation) and its applications.

Terminale Charge Circuit RC Sujet général 1 Situation _i= ● UR Equation différentielle Charge condensateur R Donc dq dt dq dt C. Uc acondens

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

RC Circuit Behavior and Analysis

This final page delves deeper into the behavior of the RC circuit during charging, analyzing voltage and current characteristics over time.

Key points covered:

  1. Voltage behavior:

    • The capacitor voltage follows the equation Uc(t) = E(1 - e^(-t/RC))
    • At t = τ (one time constant), the voltage reaches about 63% of the final value
    • After 5τ, the capacitor is considered fully charged (99% of final value)

  2. Current behavior:

    • The current is given by i(t) = (E/R)e^(-t/RC)
    • Current starts at a maximum value of E/R and decreases exponentially

Example: For a 1000 μF capacitor with a 1 kΩ resistor and 5V source, τ = RC = 1 ms. The capacitor will reach 3.15V after 1 ms and 4.95V after 5 ms.

Highlight: The charging process exhibits asymptotic behavior, with voltage approaching the source voltage and current approaching zero as time increases.

The page also discusses:

  • The tangent line to the voltage curve at t = 0
  • Limits of voltage and current as time approaches infinity

Vocabulary: Asymptote - a line that a curve approaches but never reaches

This analysis is crucial for understanding exercices corrigés charge et décharge d'un condensateur (solved exercises on capacitor charging and discharging) and practical applications in electrical engineering.
