Comprendre la dynamique électrique : exemple du circuit RC

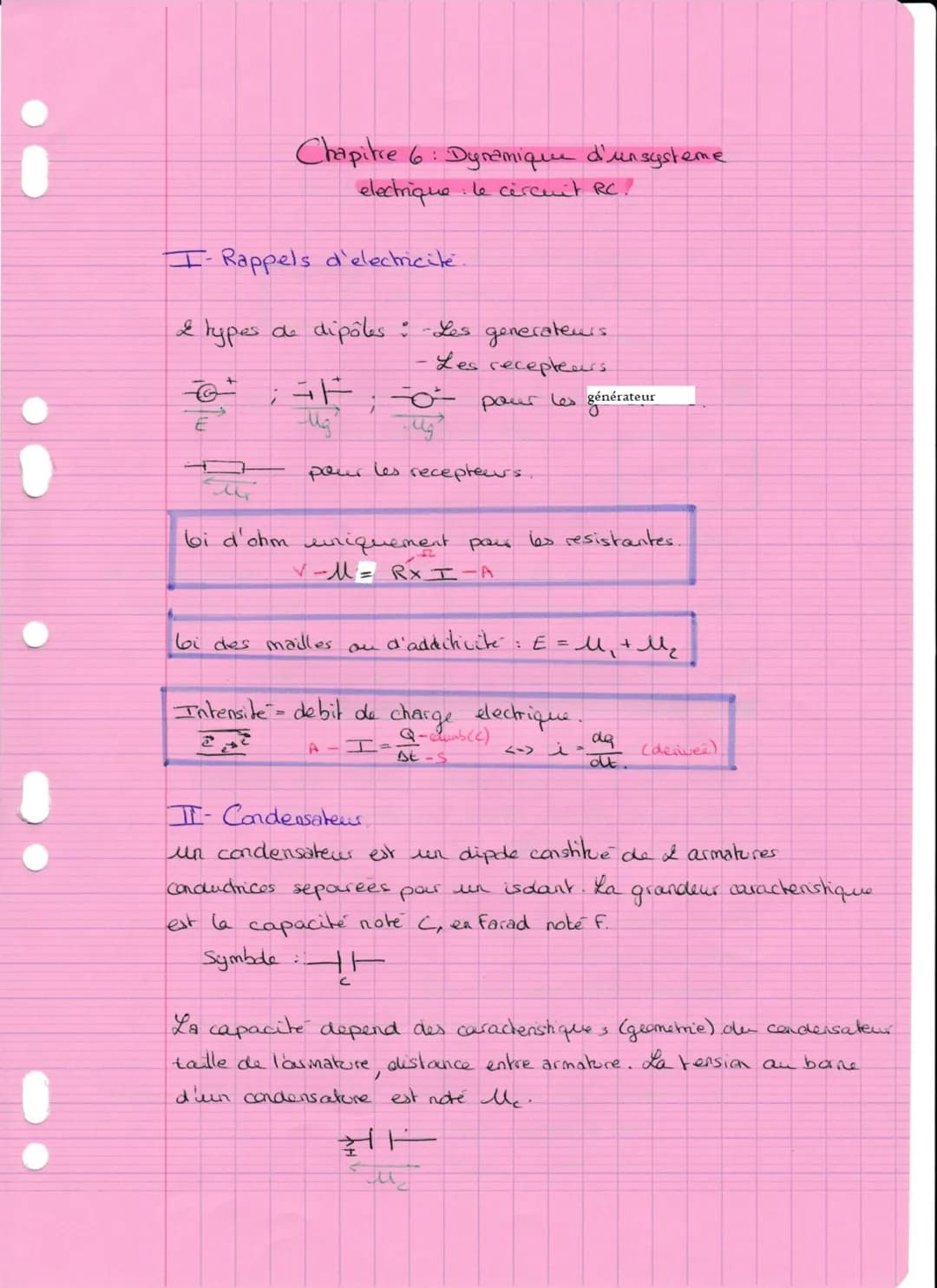

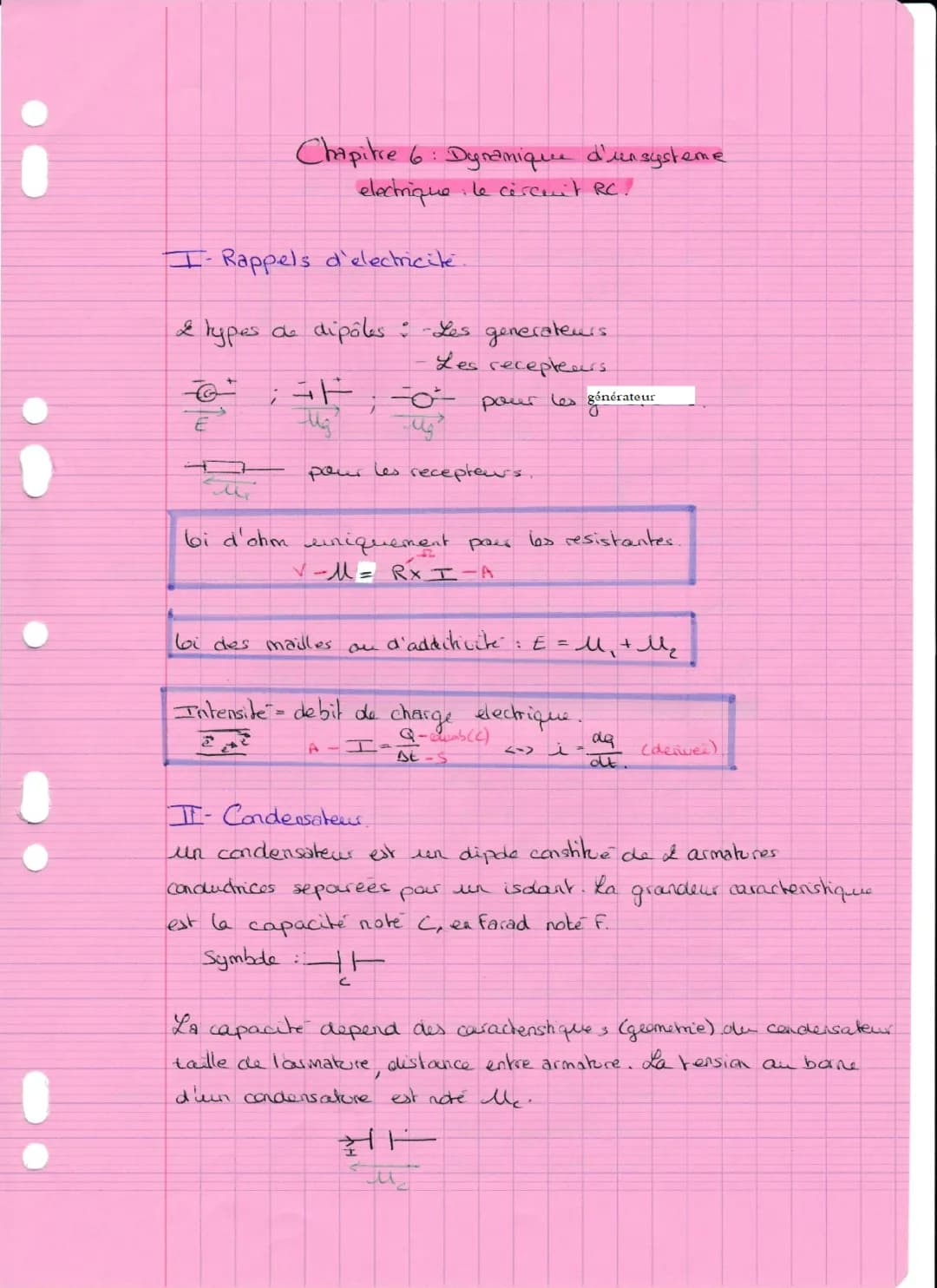

Rappels d'électricité et composants fondamentaux

Les circuits électriques sont composés de différents dipôles comme les générateurs (qui fournissent l'énergie) et les récepteurs (qui la consomment). Pour analyser ces circuits, on utilise plusieurs lois fondamentales :

• La loi d'Ohm $U = R × I$ qui s'applique aux résistances
• La loi des mailles qui stipule que la somme des tensions dans une boucle fermée est nulle

L'intensité représente le débit de charge électrique et s'exprime par la relation I = dq/dt, où q est la charge.

💡 À retenir : Un condensateur est un composant essentiel qui stocke de l'énergie électrique sous forme de champ électrique entre deux armatures conductrices séparées par un isolant.

Le condensateur est caractérisé par sa capacité C mesurée en farads (F). Cette capacité dépend directement des caractéristiques géométriques du condensateur : la taille des armatures et la distance qui les sépare. La tension aux bornes du condensateur (Uc) est liée à la charge qu'il stocke.

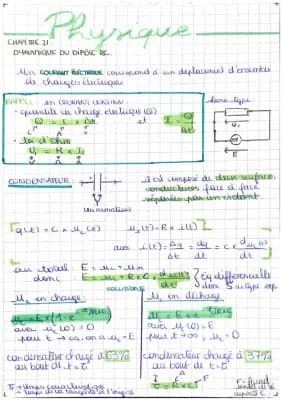

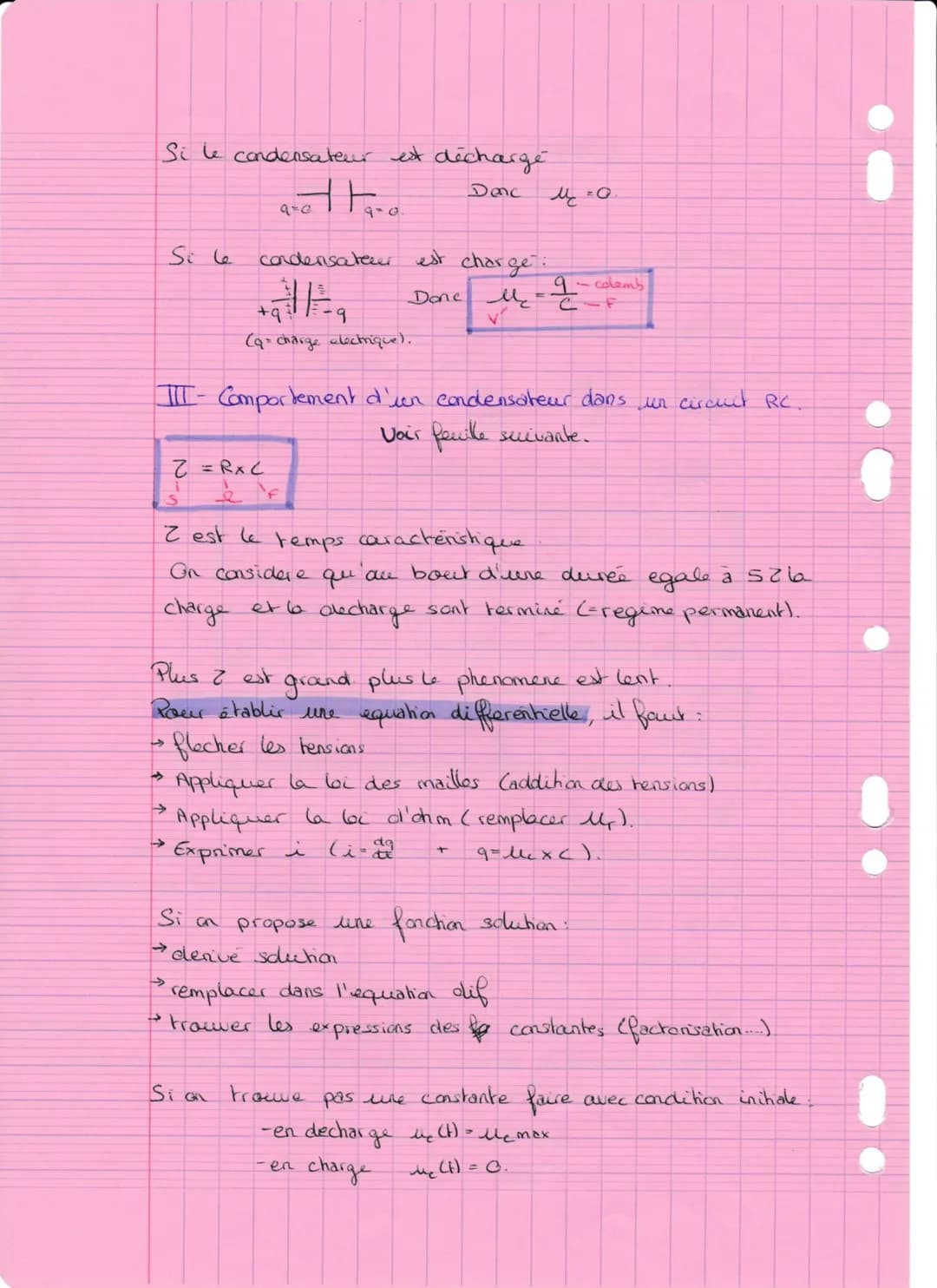

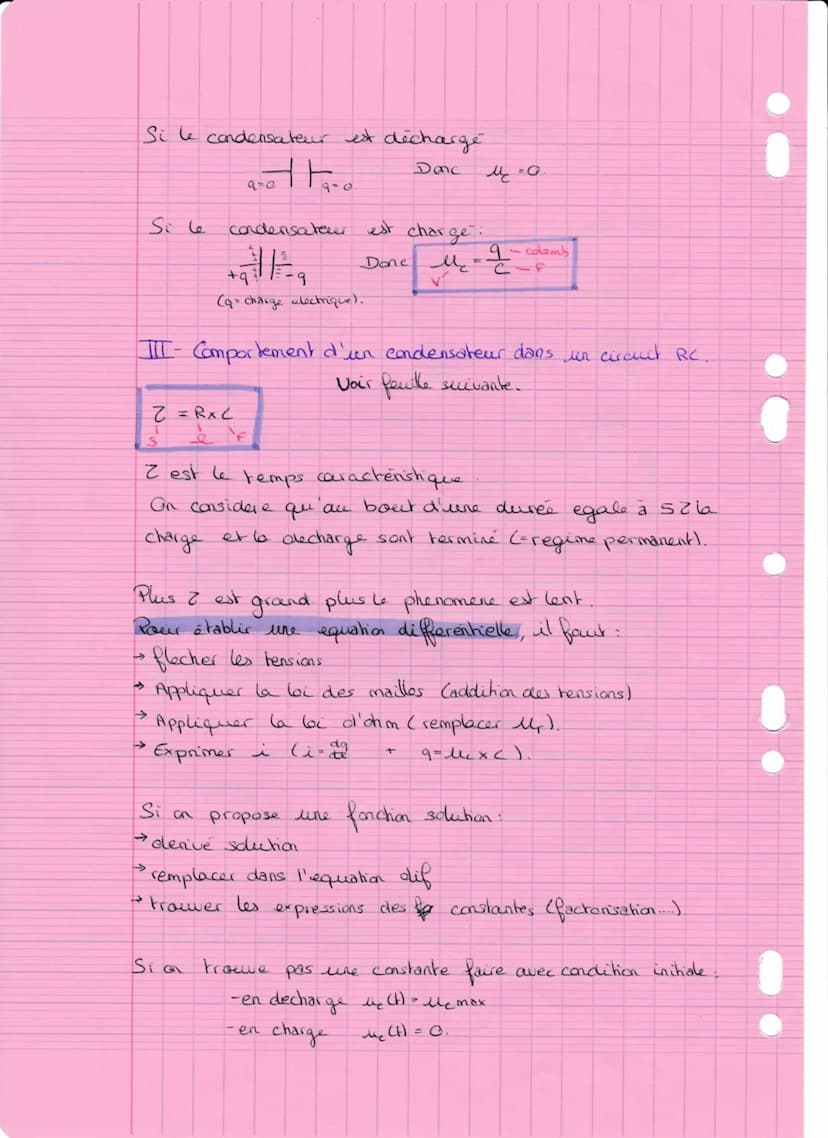

Comportement d'un condensateur dans un circuit RC

Dans un circuit RC (résistance-condensateur), le comportement du condensateur varie selon son état de charge. Lorsqu'il est déchargé, la tension à ses bornes est nulle $Uc = 0$. En revanche, quand il est chargé, la tension s'exprime par Uc = q/C.

L'analyse du circuit RC fait intervenir une grandeur essentielle : le temps caractéristique τ = R×C. Cette constante de temps détermine la vitesse des phénomènes de charge et de décharge du condensateur. Plus τ est grand, plus ces phénomènes sont lents.

⚠️ On considère qu'après une durée égale à 5τ, la charge ou la décharge est terminée (régime permanent atteint).

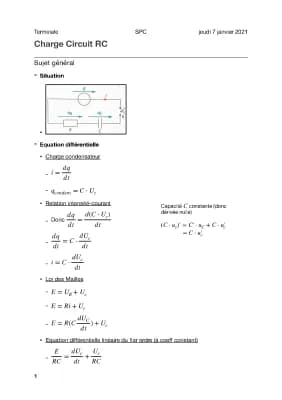

Pour étudier mathématiquement le circuit RC, il faut établir une équation différentielle en suivant ces étapes :

• Flécher les tensions dans le circuit
• Appliquer la loi des mailles
• Utiliser la loi d'Ohm
• Exprimer l'intensité en fonction de la charge (i = dq/dt)

La résolution de cette équation différentielle donne l'évolution de la tension aux bornes du condensateur en fonction du temps. Les conditions initiales déterminent les constantes d'intégration :

• En décharge : Uc(0) = Ucmax
• En charge : Uc(0) = 0
