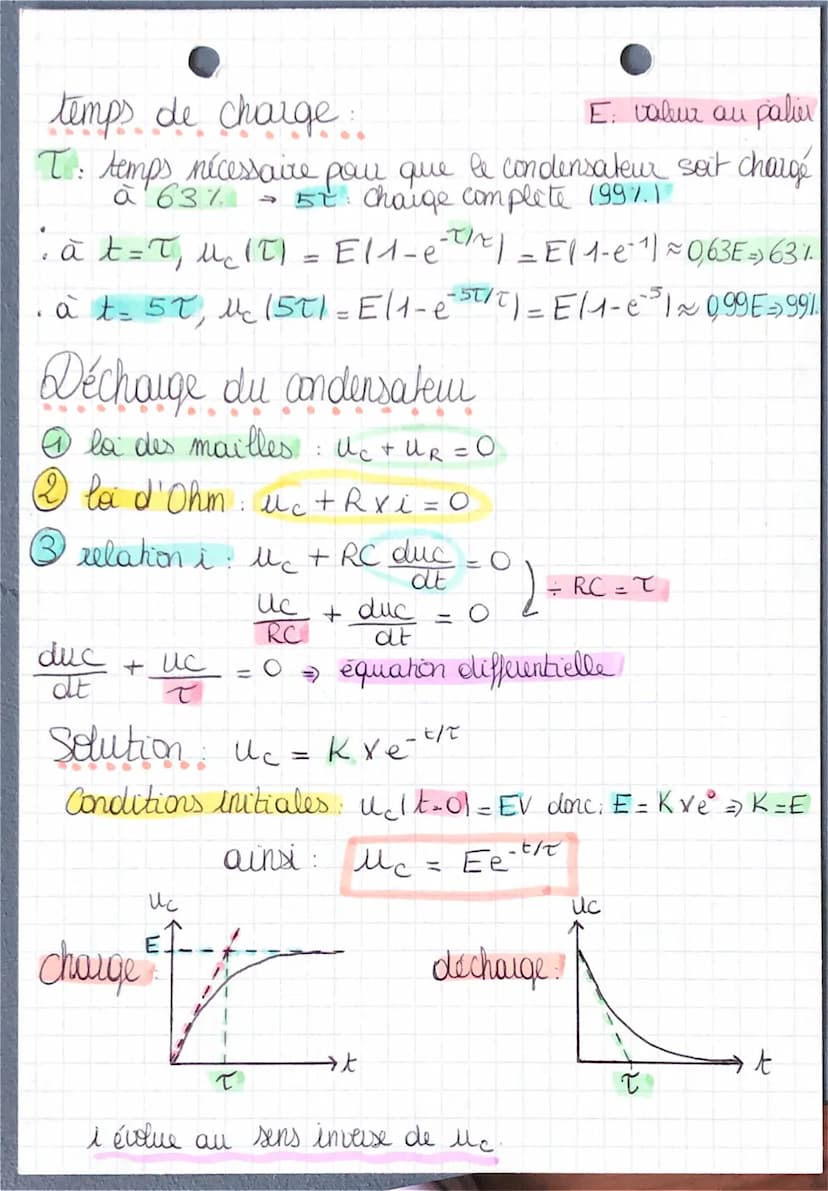

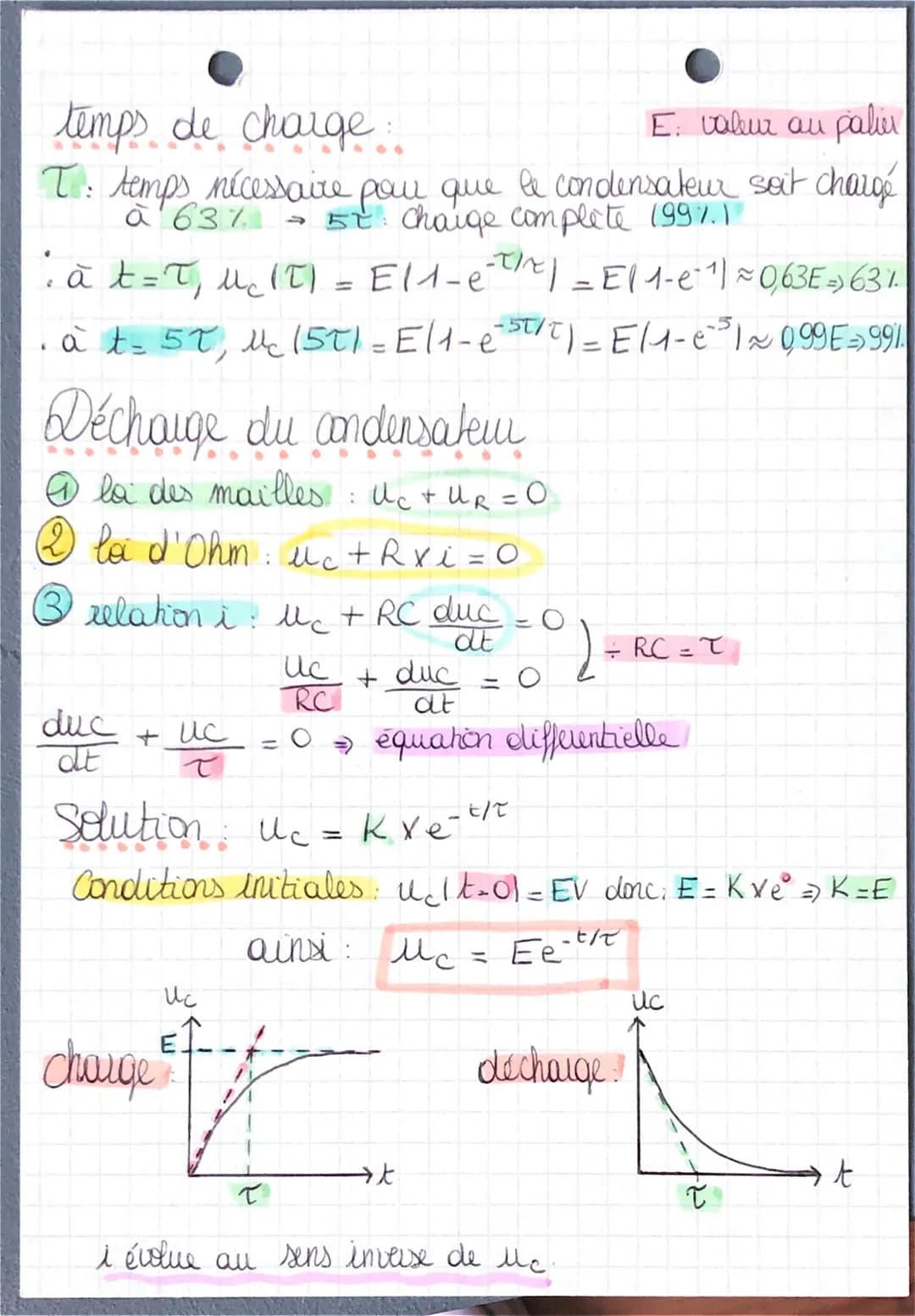

Charge et décharge du condensateur

Cette page approfondit les concepts de charge et décharge d'un condensateur dans un circuit RC. Pour la charge, on définit le temps caractéristique T, qui correspond au temps nécessaire pour que le condensateur soit chargé à 63% de sa valeur finale.

Highlight : Après un temps égal à 5T, le condensateur est considéré comme complètement chargé, atteignant environ 99% de sa charge maximale.

Pour la décharge du condensateur, une nouvelle équation différentielle est établie. La solution de cette équation montre que la tension décroît exponentiellement :

Uc = E × e^$-t/T$

où E est la tension initiale du condensateur.

Le courant i évolue dans le sens inverse de la tension Uc lors de la décharge. Cette page fournit ainsi une compréhension complète du comportement capacitif d'un condensateur dans les phases de charge et de décharge.

Vocabulaire : Le temps de décharge d'un condensateur est le temps nécessaire pour que sa tension diminue à 37% $1/e$ de sa valeur initiale.

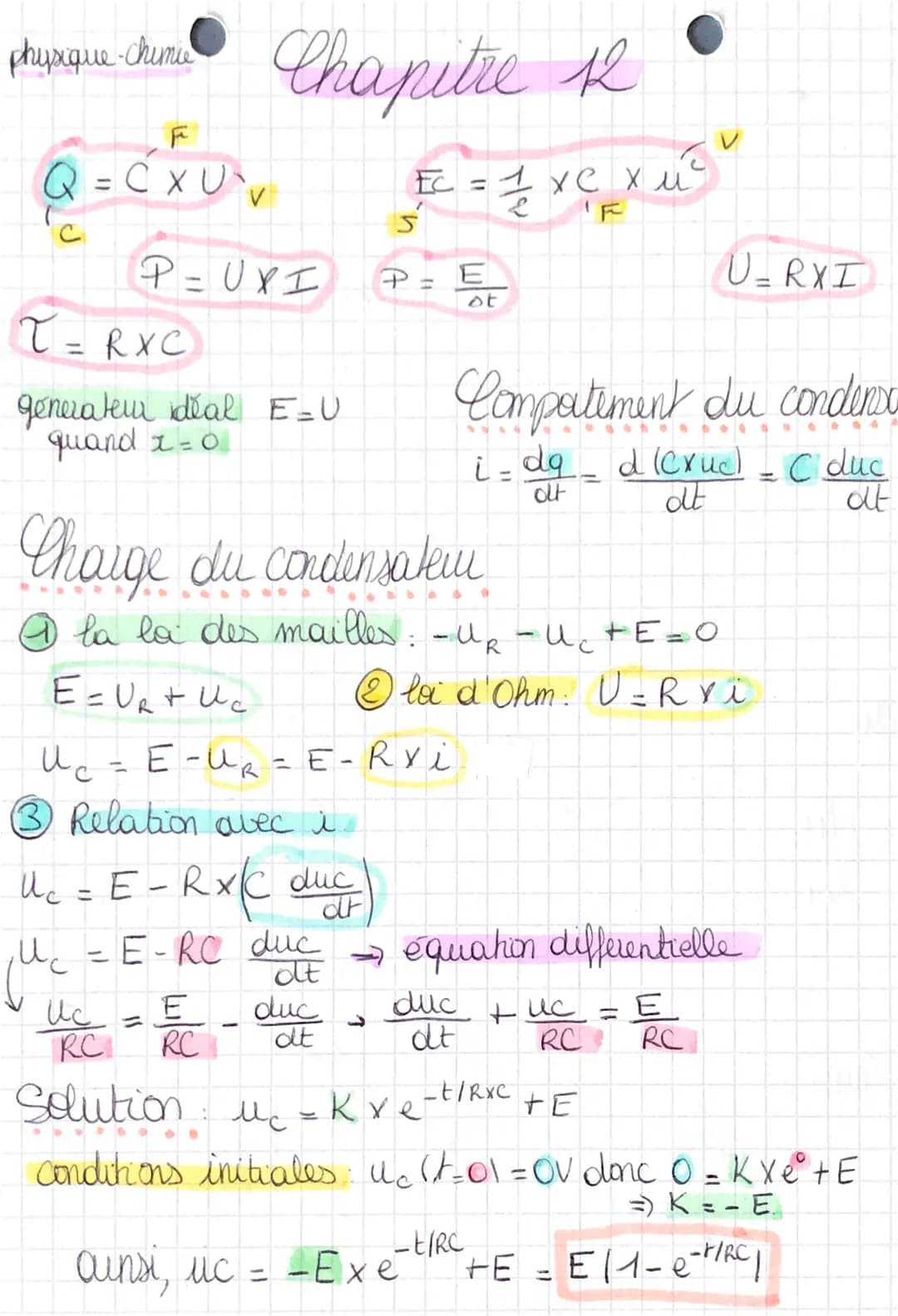

Équations fondamentales du circuit RC

Ce chapitre présente les équations essentielles du circuit RC. On y trouve la relation entre la charge Q et la capacité C, ainsi que la formule de la puissance P. La constante de temps T est définie comme le produit de la résistance R et de la capacité C. L'équation différentielle régissant le comportement du circuit est établie, montrant la relation entre la tension aux bornes du condensateur Uc et la tension du générateur E.

Définition : La constante de temps T d'un circuit RC est donnée par T = R × C, où R est la résistance et C la capacité du condensateur.

Le processus de charge du condensateur est détaillé, avec l'application de la loi des mailles et la loi d'Ohm. L'équation différentielle résultante est résolue, donnant la solution pour la tension Uc en fonction du temps :

Uc = E$1 - e^(-t/RC)$

Cette équation montre que la tension aux bornes du condensateur augmente exponentiellement vers la valeur E de la tension du générateur.

Exemple : Dans un circuit RC, si E = 12V, R = 1000Ω et C = 100µF, la constante de temps T sera de 0,1 seconde. La tension Uc atteindra environ 7,6V après 0,1 seconde de charge.
