Amuse-toi avec les exercices corrigés PDF sur la loi des mailles et condensateurs!

Le condensateur est un composant électronique fondamental dont le comportement en régime continu et variable est régi par des lois physiques précises. Ce document explore en détail la charge du condensateur et tension ainsi que la décharge du condensateur en fonction du temps, en s'appuyant sur la loi des mailles en régime continu.

Points clés :

  • Analyse du comportement du condensateur en régime continu et variable
  • Étude de la charge et de la décharge du condensateur
  • Explication des équations différentielles régissant ces phénomènes
  • Importance du temps caractéristique dans l'évolution de la charge
...

21/06/2023

298

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Voir

Équations du condensateur et charge

Cette section se concentre sur les équations régissant le comportement du condensateur lors de sa charge. Elle détaille la mise en équation du problème et la résolution de l'équation différentielle résultante.

Formule: La capacité d'un condensateur est donnée par C = εS/d, où ε est la permittivité du matériau, S la surface des armatures, et d l'épaisseur du diélectrique.

Équation différentielle RC en fonction de i(t): dUc/dt + (1/RC)Uc = E/RC, où E est la tension appliquée.

Solution: Uc(t) = E(1 - e^(-t/RC)) est la solution de l'équation différentielle pour la charge du condensateur.

Highlight: Le temps caractéristique τ = RC joue un rôle crucial dans la dynamique de charge du condensateur.

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Voir

Analyse de la charge et temps caractéristique

Cette page approfondit l'analyse de la charge du condensateur et introduit le concept de temps caractéristique. Elle explique comment interpréter la courbe de charge et son importance pratique.

Définition: Le temps caractéristique τ = RC donne une échelle de temps de l'évolution de la charge du condensateur.

Exemple: À t = τ, environ 63% de la charge totale est atteinte. À t = 5τ, 99% de la charge est effectuée.

Courbe charge condensateur: La courbe de charge suit une fonction exponentielle croissante, tendant asymptotiquement vers la tension E.

Highlight: La tangente à l'origine de la courbe de charge intersecte l'asymptote horizontale à t = τ, fournissant une méthode graphique pour déterminer le temps caractéristique.

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Voir

Décharge du condensateur et comparaison

Cette dernière partie traite de la décharge du condensateur et compare les processus de charge et de décharge. Elle présente les équations spécifiques à la décharge et souligne les similitudes et différences avec la charge.

Équation différentielle RC en fonction de i(t) pour la décharge: dUc/dt + (1/RC)Uc = 0

Solution: Uc(t) = Ee^(-t/RC) pour la décharge du condensateur.

Formule: L'intensité de décharge est donnée par i = -C(dUc/dt) = (E/R)e^(-t/RC).

Comparaison: La charge et la décharge suivent des courbes exponentielles symétriques, avec des constantes de temps identiques τ = RC.

Highlight: La décharge tend asymptotiquement vers zéro, contrairement à la charge qui tend vers la tension appliquée E.

Contenus similaires

Know Description d’un mouvement thumbnail

5

368

Tle

Description d’un mouvement

Position vitesse, accélération. Étude de mouvement, Repaire de Frenet

Know Chapitre 12 physique-chimie thumbnail

19

530

Tle

Chapitre 12 physique-chimie

évolutions temporelles dans un circuit capacitif

Know REVISION pour les ECE thumbnail

83

2645

Tle

REVISION pour les ECE

REVISION ECE

Know CH 6 : mouvement dans un champ uniforme thumbnail

5

557

Tle

CH 6 : mouvement dans un champ uniforme

fiche de révision

Know Cours 3 - Loi de vitesse d’ordre 1 thumbnail

14

927

Tle

Cours 3 - Loi de vitesse d’ordre 1

PHYSIQUE > Cinétique chimique

Know Physique - Description d’un mouvement thumbnail

13

824

Tle

Physique - Description d’un mouvement

Terminale spé physique-chimie

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

20 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 17 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Matières

Physique/Chimie

Propriétés physico-chimiques

Mouvements et interactions

Mouvement dans un champ uniforme



Physique/Chimie

•

298

•

21 juin 2023

•

4 pages

Amuse-toi avec les exercices corrigés PDF sur la loi des mailles et condensateurs!

user profile picture

Jeaaaanne

@jeanne.90

Le condensateur est un composant électronique fondamental dont le comportement en régime continu et variable est régi par des lois physiques précises. Ce document explore en détail la charge du condensateur et tension ainsi que la décharge du condensateur en

... Affiche plus
p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

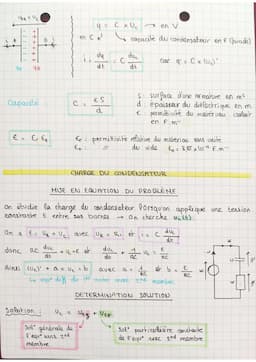

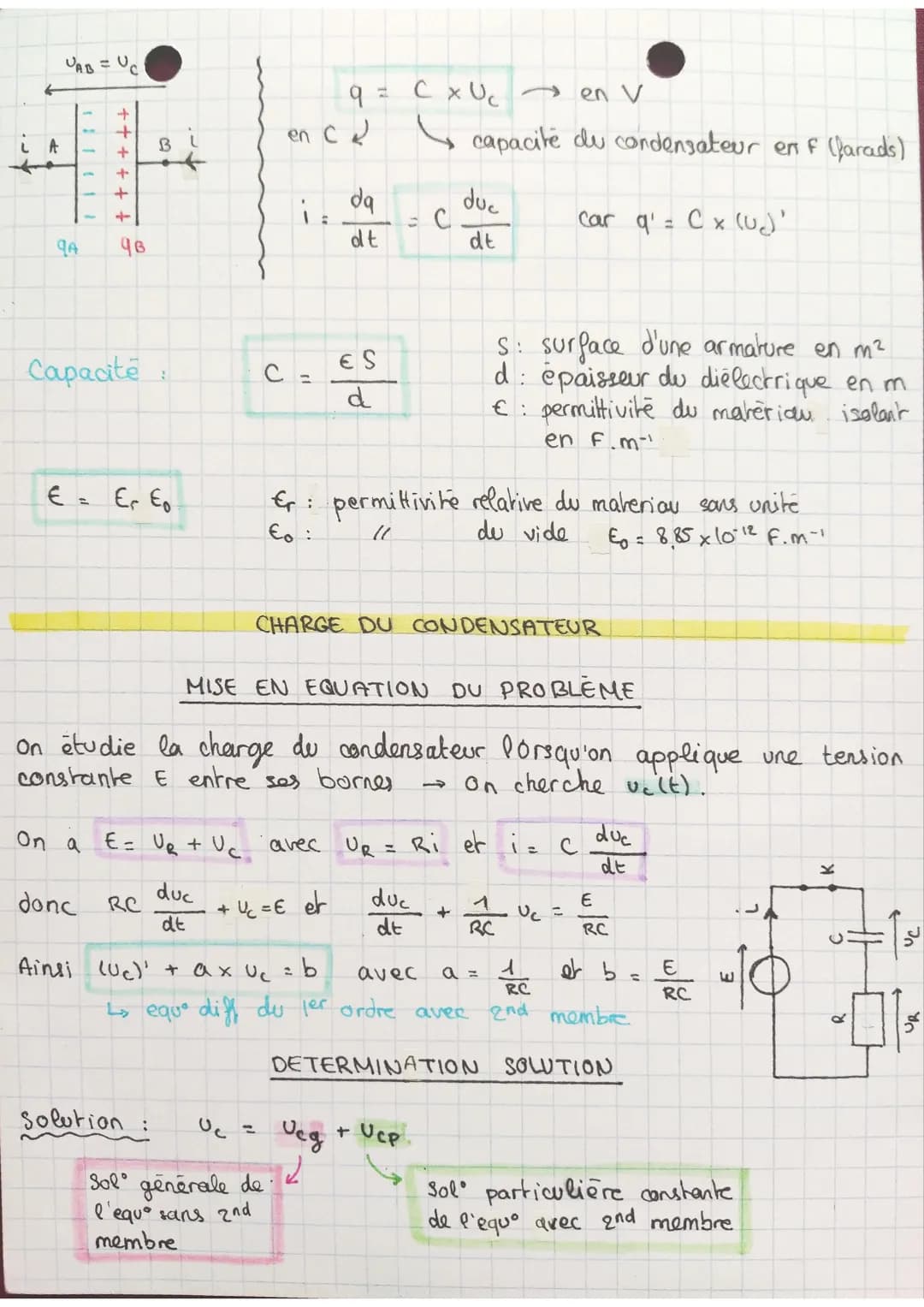

Équations du condensateur et charge

Cette section se concentre sur les équations régissant le comportement du condensateur lors de sa charge. Elle détaille la mise en équation du problème et la résolution de l'équation différentielle résultante.

Formule: La capacité d'un condensateur est donnée par C = εS/d, où ε est la permittivité du matériau, S la surface des armatures, et d l'épaisseur du diélectrique.

Équation différentielle RC en fonction de i(t): dUc/dt + (1/RC)Uc = E/RC, où E est la tension appliquée.

Solution: Uc(t) = E(1 - e^(-t/RC)) est la solution de l'équation différentielle pour la charge du condensateur.

Highlight: Le temps caractéristique τ = RC joue un rôle crucial dans la dynamique de charge du condensateur.

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

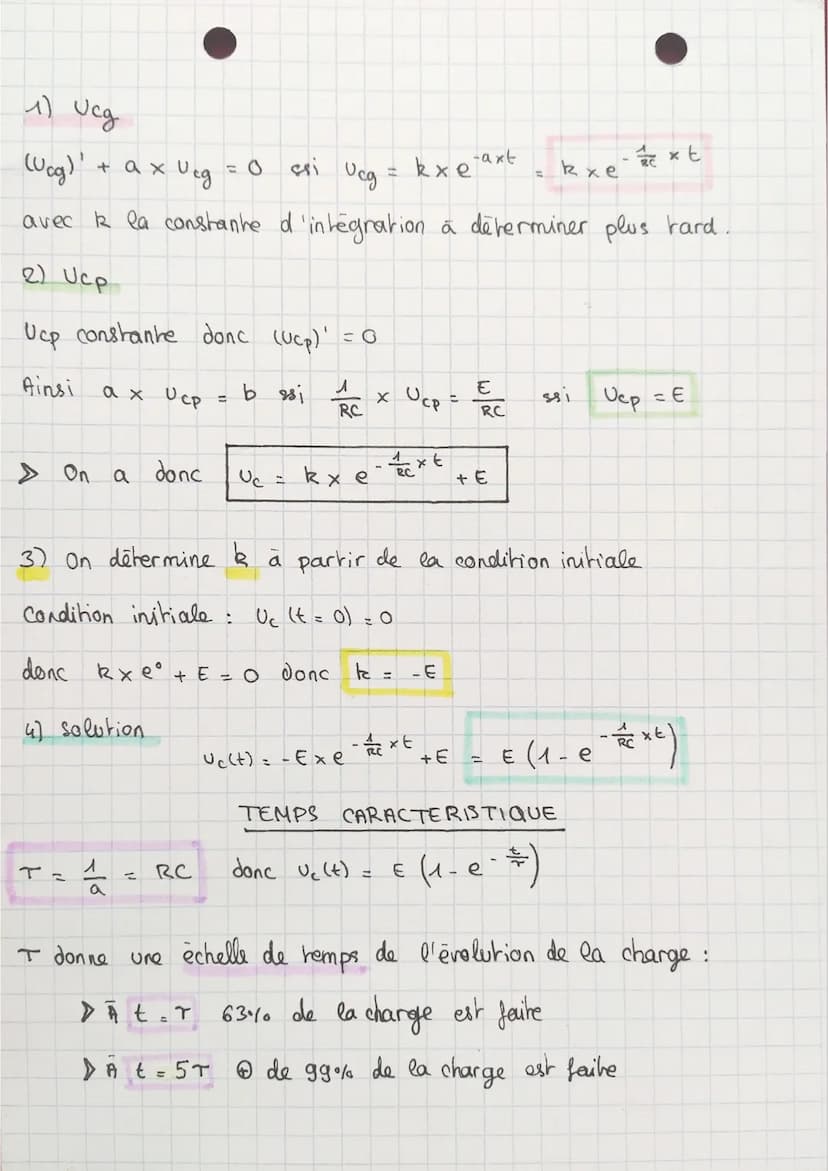

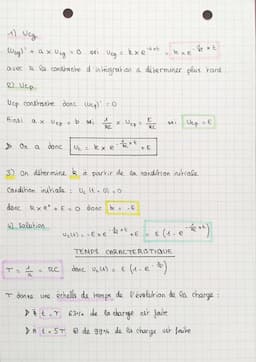

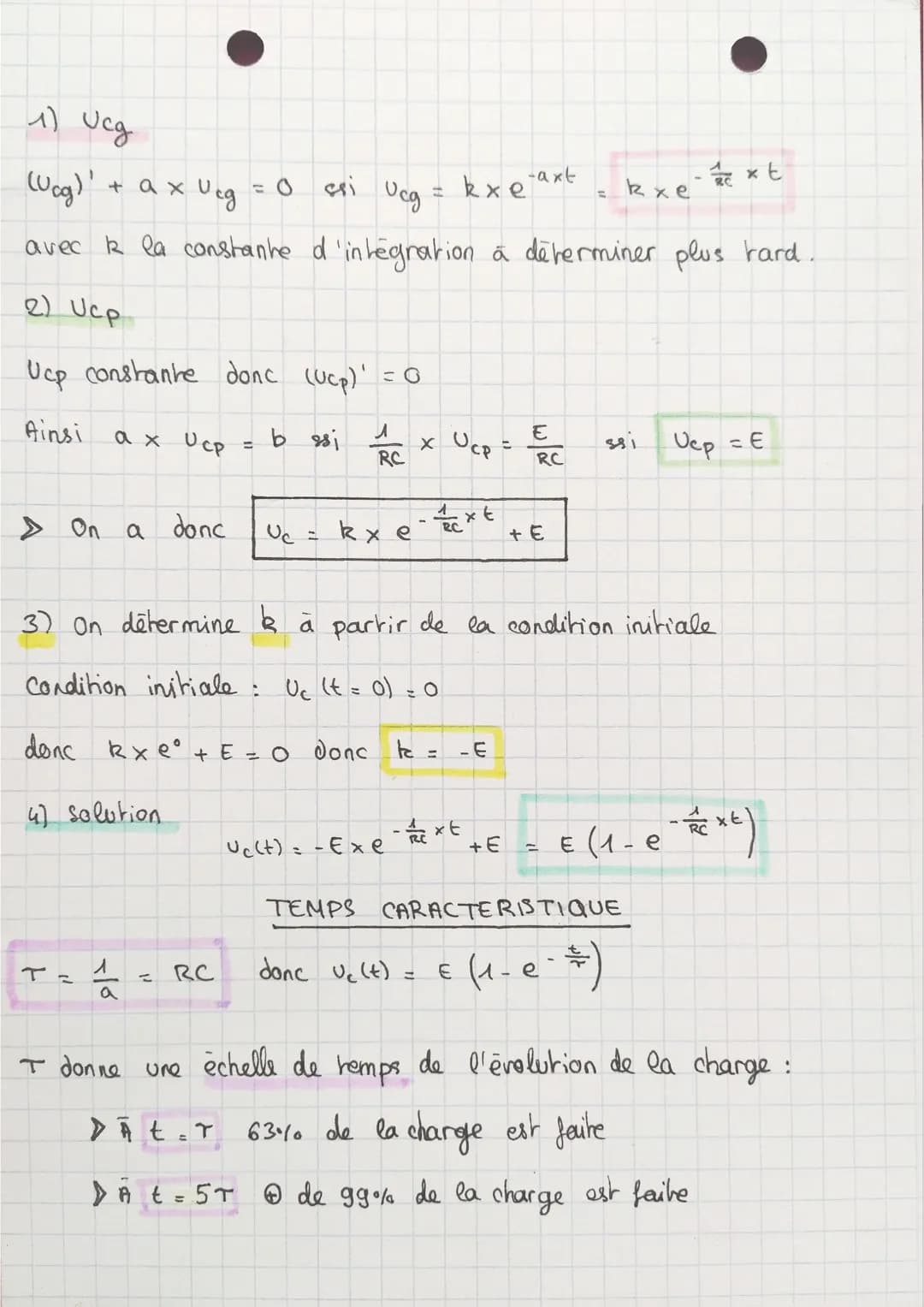

Analyse de la charge et temps caractéristique

Cette page approfondit l'analyse de la charge du condensateur et introduit le concept de temps caractéristique. Elle explique comment interpréter la courbe de charge et son importance pratique.

Définition: Le temps caractéristique τ = RC donne une échelle de temps de l'évolution de la charge du condensateur.

Exemple: À t = τ, environ 63% de la charge totale est atteinte. À t = 5τ, 99% de la charge est effectuée.

Courbe charge condensateur: La courbe de charge suit une fonction exponentielle croissante, tendant asymptotiquement vers la tension E.

Highlight: La tangente à l'origine de la courbe de charge intersecte l'asymptote horizontale à t = τ, fournissant une méthode graphique pour déterminer le temps caractéristique.

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

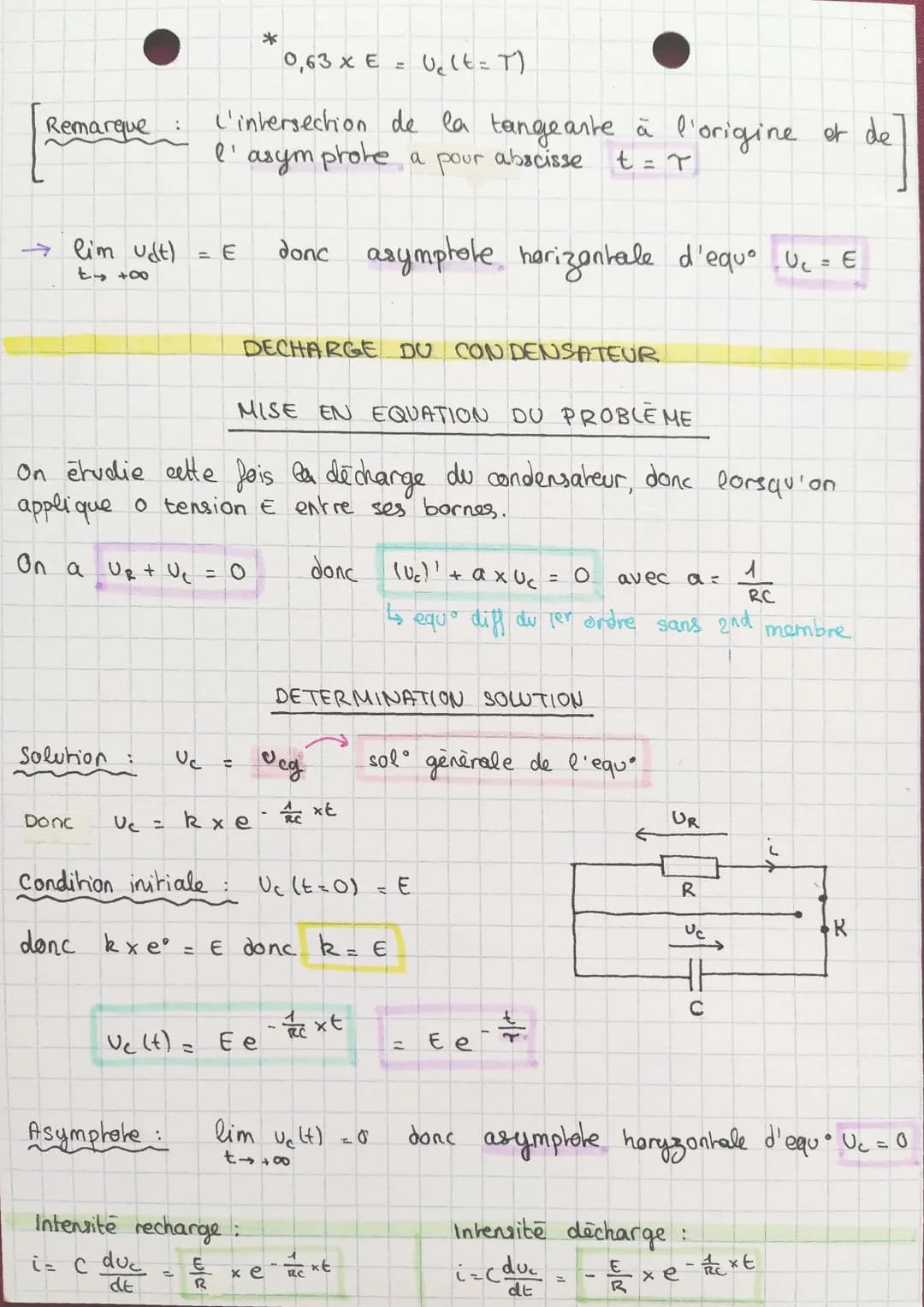

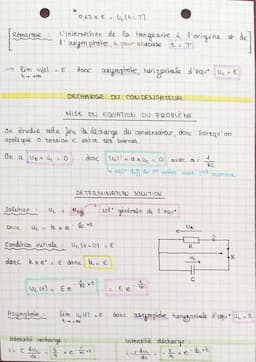

Décharge du condensateur et comparaison

Cette dernière partie traite de la décharge du condensateur et compare les processus de charge et de décharge. Elle présente les équations spécifiques à la décharge et souligne les similitudes et différences avec la charge.

Équation différentielle RC en fonction de i(t) pour la décharge: dUc/dt + (1/RC)Uc = 0

Solution: Uc(t) = Ee^(-t/RC) pour la décharge du condensateur.

Formule: L'intensité de décharge est donnée par i = -C(dUc/dt) = (E/R)e^(-t/RC).

Comparaison: La charge et la décharge suivent des courbes exponentielles symétriques, avec des constantes de temps identiques τ = RC.

Highlight: La décharge tend asymptotiquement vers zéro, contrairement à la charge qui tend vers la tension appliquée E.

p UR en Ω en v UAB + UBC + UCA i(t) Rx I : Regime continu: 11 2 en A Loi des mailles en A O ARMARTURES D q(t+At) - g(t) st ++++ C'LE PIRÓLE

Inscris-toi pour voir le contenuC'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

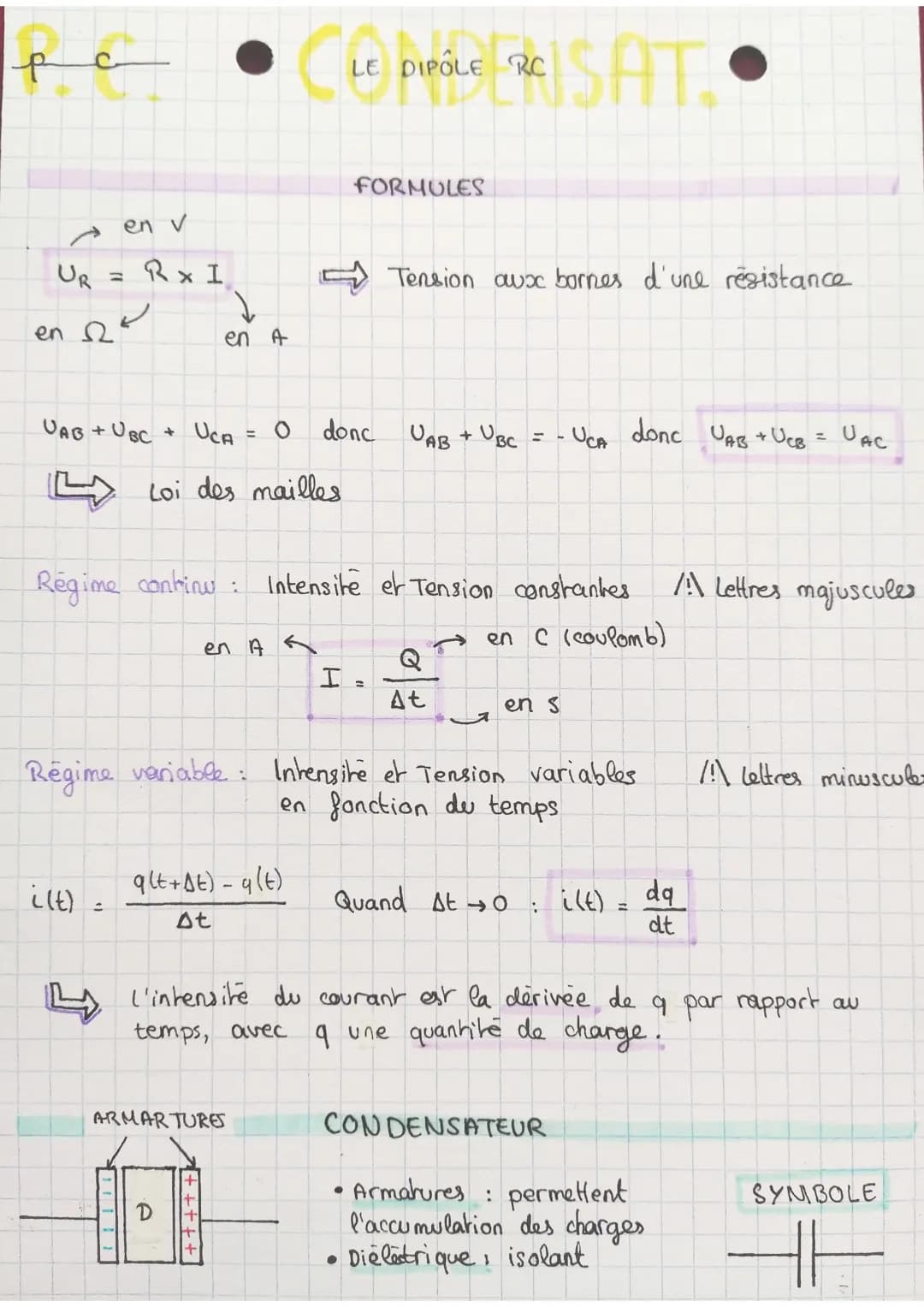

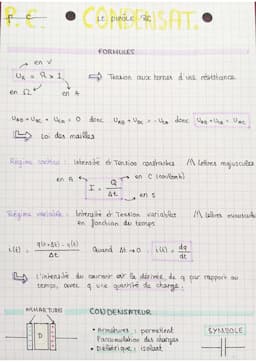

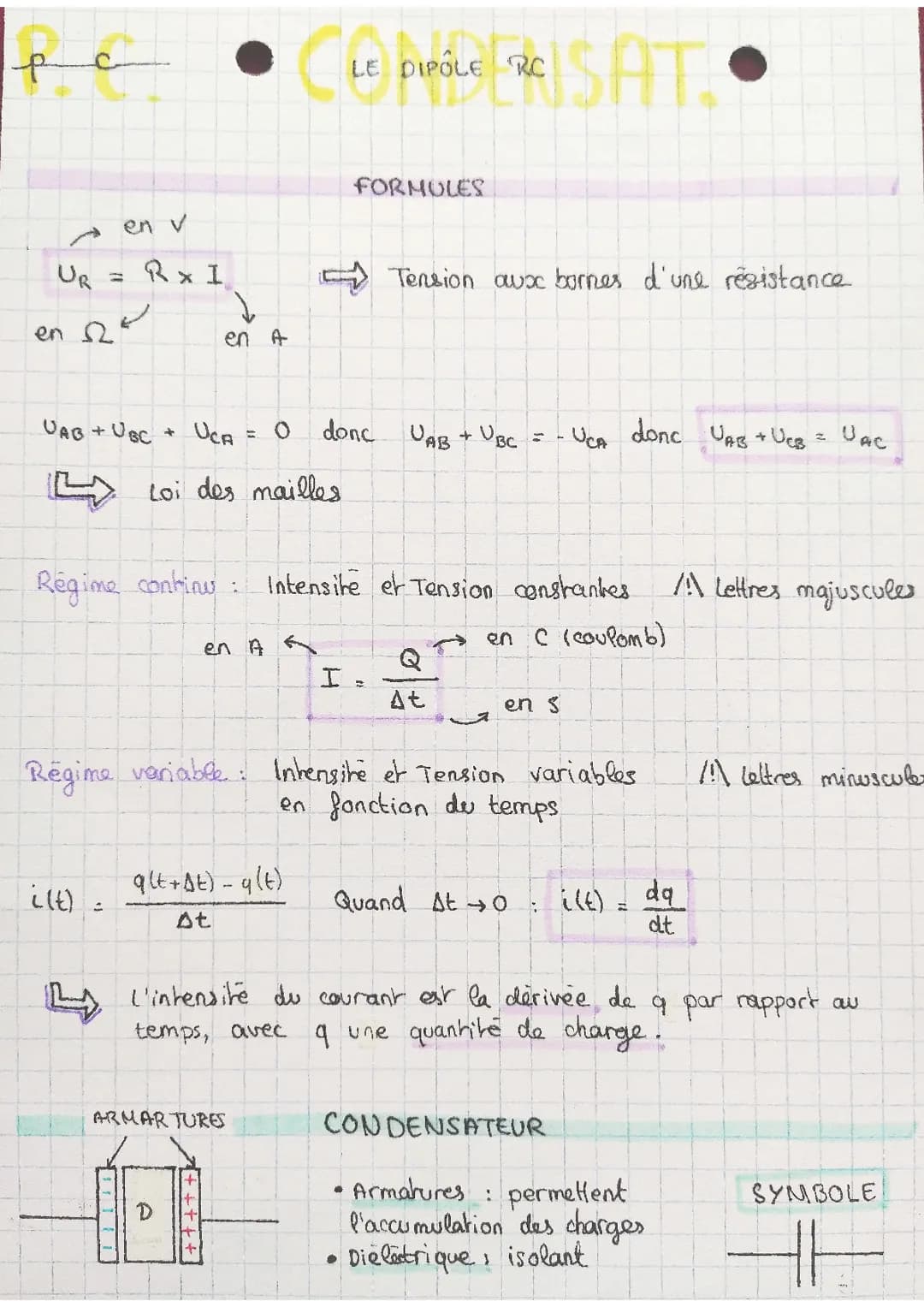

Le dipôle RC : Formules et principes fondamentaux

Cette page présente les concepts de base du dipôle RC et les formules essentielles pour comprendre son fonctionnement. Elle aborde la différence entre le régime continu et le régime variable, ainsi que la définition de l'intensité du courant en fonction de la charge.

Définition: Le dipôle RC est composé d'une résistance (R) et d'un condensateur (C) connectés en série.

Vocabulaire: Le condensateur est constitué de deux armatures séparées par un diélectrique, permettant l'accumulation de charges électriques.

Formule: L'intensité du courant est définie par i(t) = dq/dt, où q est la quantité de charge.

Highlight: En régime variable, l'intensité et la tension varient en fonction du temps, contrairement au régime continu où elles sont constantes.
