Relations intensité-courant et conventions

Dans l'étude des condensateurs, il est crucial de comprendre les relations entre l'intensité du courant et la tension, ainsi que les conventions utilisées dans les circuits.

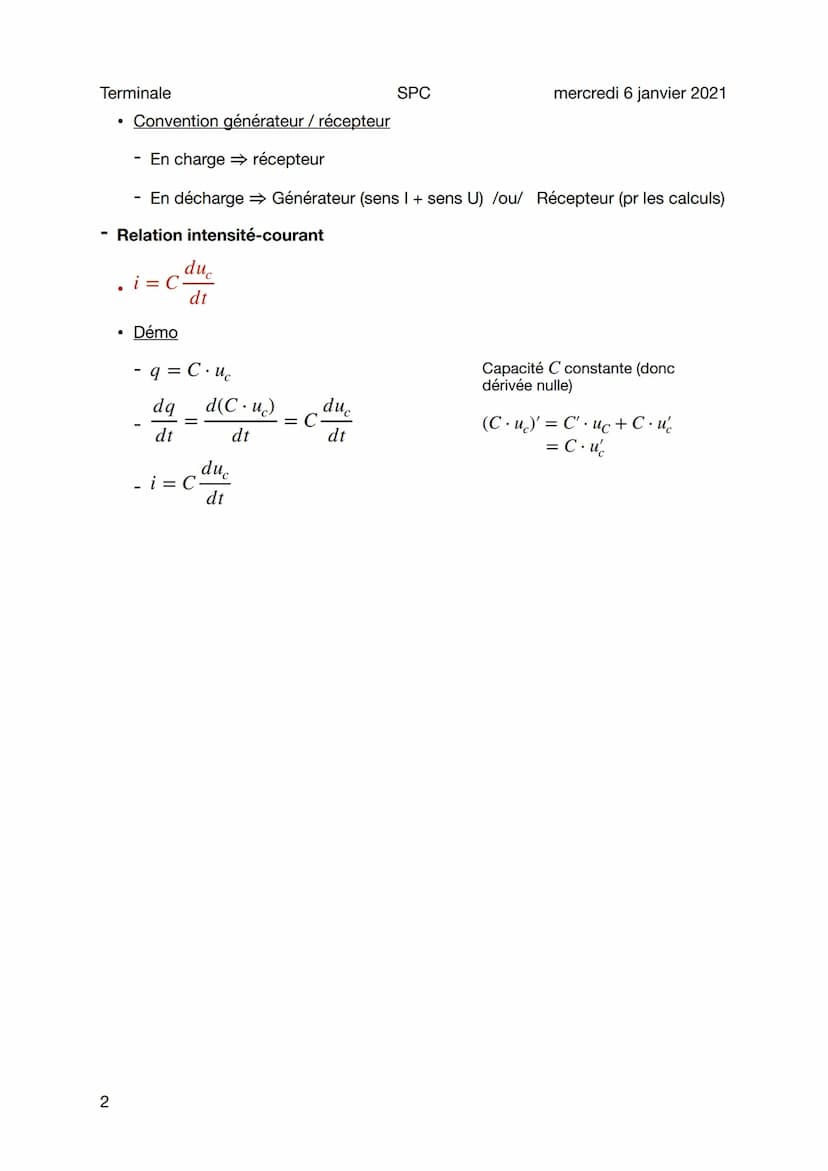

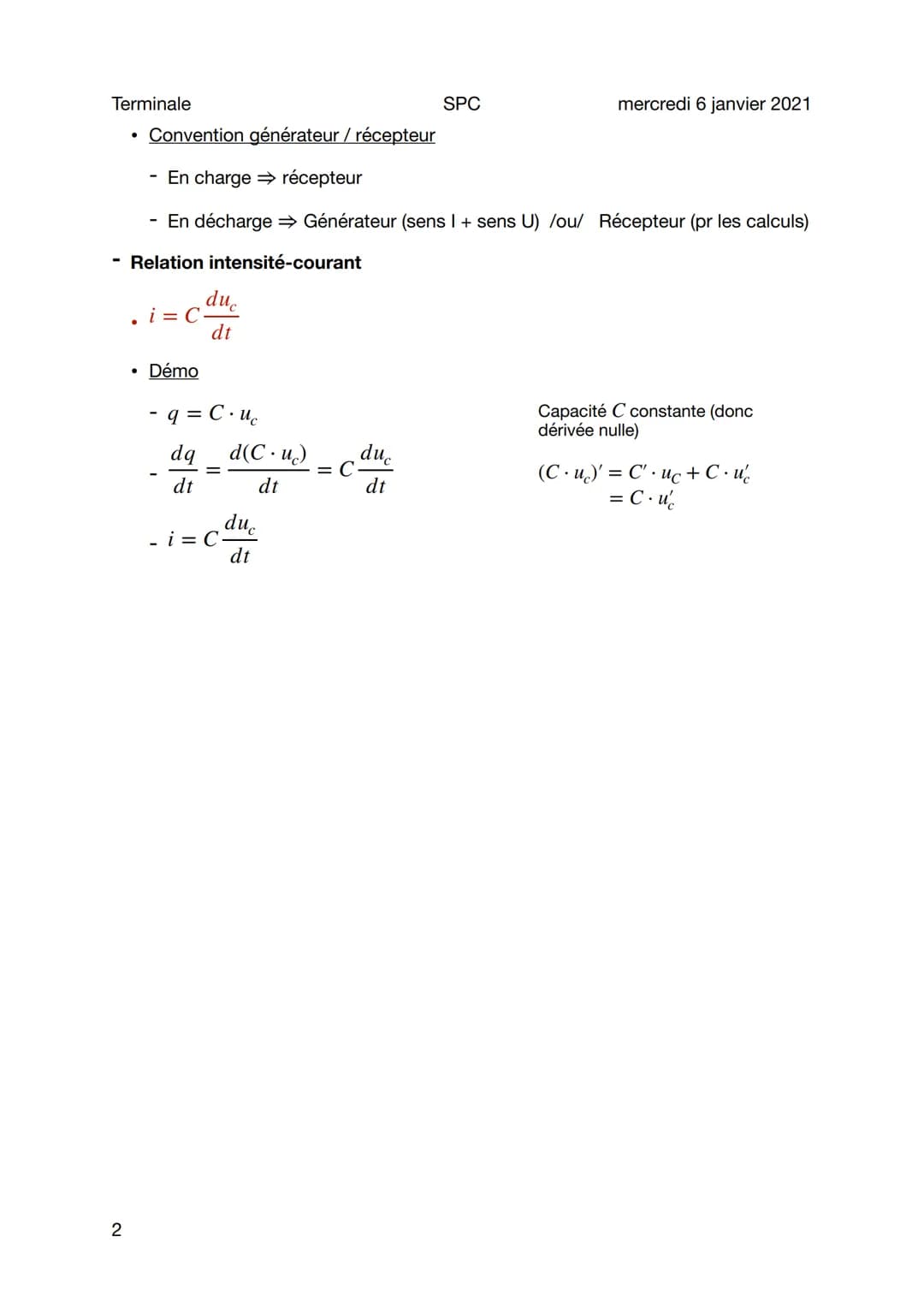

La relation fondamentale entre l'intensité du courant et la variation de tension aux bornes d'un condensateur est donnée par l'équation :

Formule: i = C · (duc/dt)

Cette équation, dérivée de la relation de base q = C · uc, exprime le courant condensateur formule en fonction de la variation de tension dans le temps.

Démonstration: La démonstration de cette formule implique la dérivation de l'équation q = C · uc par rapport au temps, en considérant que la capacité C est constante.

Les conventions générateur/récepteur sont importantes pour l'analyse des circuits contenant des condensateurs :

• En charge, le condensateur est considéré comme un récepteur.
• En décharge, le condensateur peut être vu comme un générateur ou un récepteur, selon le contexte de l'analyse.

Highlight: La compréhension de ces conventions est essentielle pour résoudre correctement les problèmes impliquant des condensateurs dans des circuits complexes.

La tension d'un condensateur formule et la décharge d'un condensateur formule sont des aspects cruciaux pour analyser le comportement des condensateurs dans différentes configurations de circuit. Ces formules permettent de prédire et de calculer le temps de décharge d'un condensateur et la tension aux bornes d'un condensateur en fonction du temps.

Exemple: Dans un circuit RC (résistance-condensateur), la charge et la décharge suivent des courbes exponentielles caractéristiques, illustrant le rôle du condensateur dans un circuit électrique.

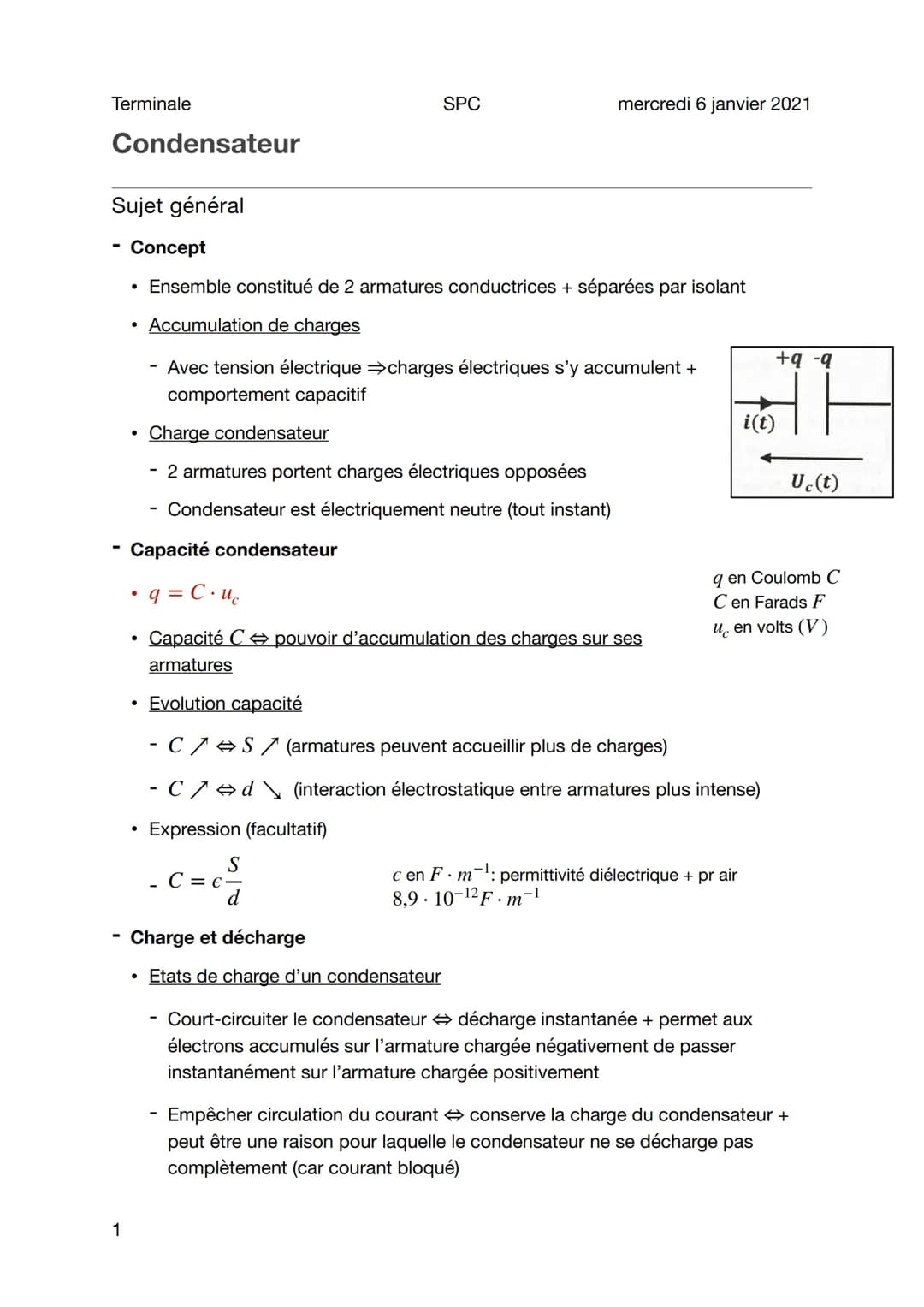

Condensateur : Principes fondamentaux et caractéristiques

Un condensateur est un dispositif électronique composé de deux armatures conductrices séparées par un isolant. Ce composant joue un rôle crucial dans l'accumulation et le stockage de charges électriques dans les circuits.

Définition: Un condensateur est un ensemble constitué de deux armatures conductrices séparées par un isolant, capable d'accumuler des charges électriques.

La charge d'un condensateur se caractérise par la présence de charges électriques opposées sur ses armatures, tout en maintenant une neutralité électrique globale. La capacité d'un condensateur, notée C, représente sa capacité à accumuler des charges et est exprimée par la formule q = C · uc.

Formule: La capacité condensateur formule fondamentale est q = C · uc, où q est la charge en Coulombs, C la capacité en Farads, et uc la tension en Volts.

L'évolution de la capacité d'un condensateur dépend de plusieurs facteurs :

• Elle augmente avec la surface des armatures (S)
• Elle diminue avec la distance entre les armatures $d$

Highlight: La capacité d'un condensateur plan peut être calculée par la formule C = ε · S / d, où ε est la permittivité diélectrique du milieu entre les armatures.

La charge et décharge d'un condensateur sont des processus essentiels à comprendre :

• La charge s'effectue lorsqu'une tension est appliquée aux bornes du condensateur.
• La décharge peut être instantanée si le condensateur est court-circuité.

Exemple: Un condensateur déchargé peut être considéré comme équivalent à un circuit ouvert, tandis qu'un condensateur chargé agit comme une source de tension.
