Modèle du Circuit RC en Série

Le circuit RC en série est un élément fondamental dans l'étude de la dynamique d'un système électrique. Cette section se concentre sur la charge d'un condensateur, un processus essentiel pour comprendre le comportement des circuits électriques.

Pour analyser la charge d'un condensateur, on cherche à déterminer l'évolution de la tension Uc aux bornes du condensateur. Cette analyse est cruciale pour résoudre des exercices dynamique d'un système électrique terminale.

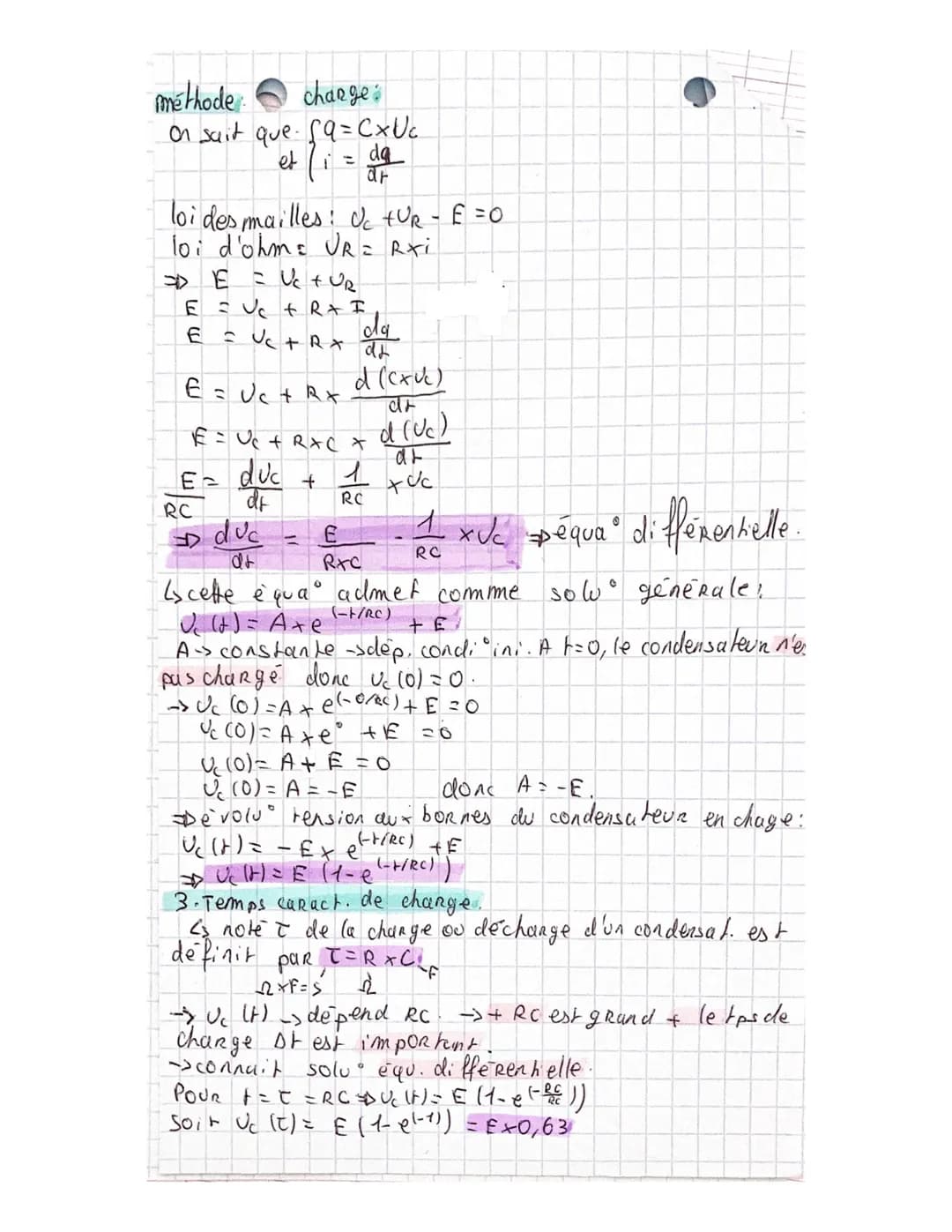

Méthode: Pour étudier la charge du condensateur, on utilise les lois de Kirchhoff et la loi d'Ohm, combinées à la relation fondamentale du condensateur.

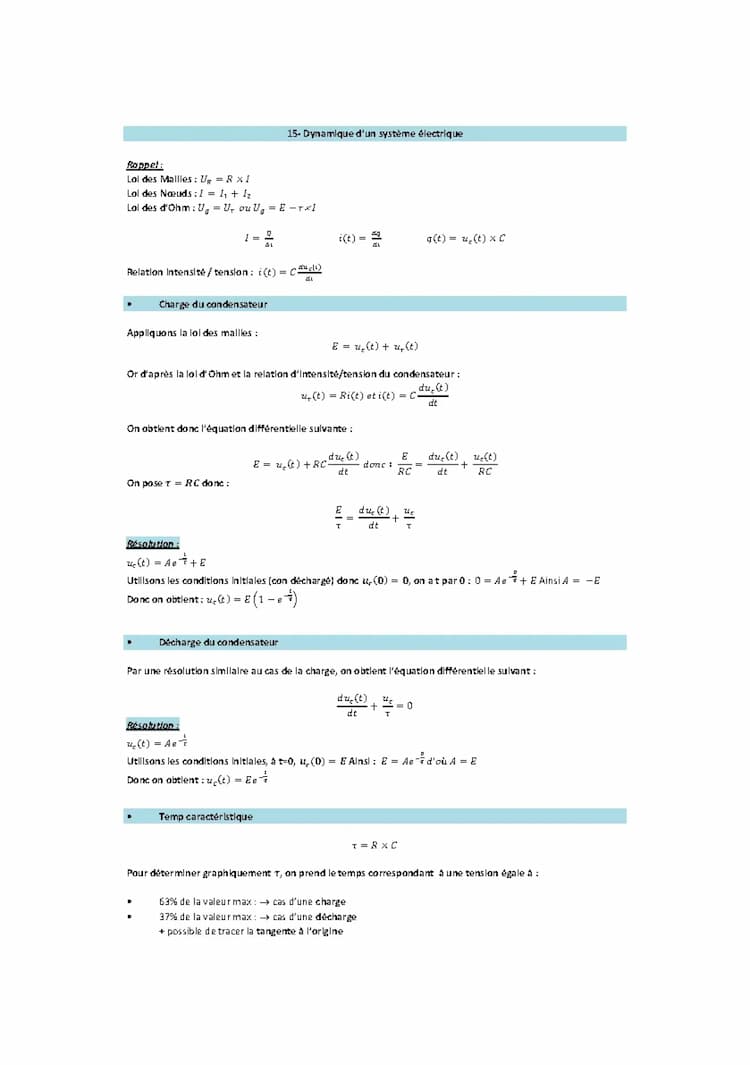

L'équation différentielle régissant le comportement du circuit RC en charge est dérivée :

dUc/dt + $1/RC$Uc = $1/RC$E

Cette équation est la base pour comprendre la charge et décharge d'un condensateur equation differentielle.

Highlight: La solution générale de cette équation différentielle est Uc(t) = A × e^$-t/RC$ + E, où A est une constante déterminée par les conditions initiales.

En appliquant les conditions initiales $à t=0, le condensateur n'est pas chargé, donc Uc(0) = 0$, on obtient la solution particulière :

Uc(t) = E$1 - e^(-t/RC)$

Cette équation est fondamentale pour comprendre la charge condensateur formule et est souvent utilisée dans les exercices corrigés charge et décharge d'un condensateur pdf.

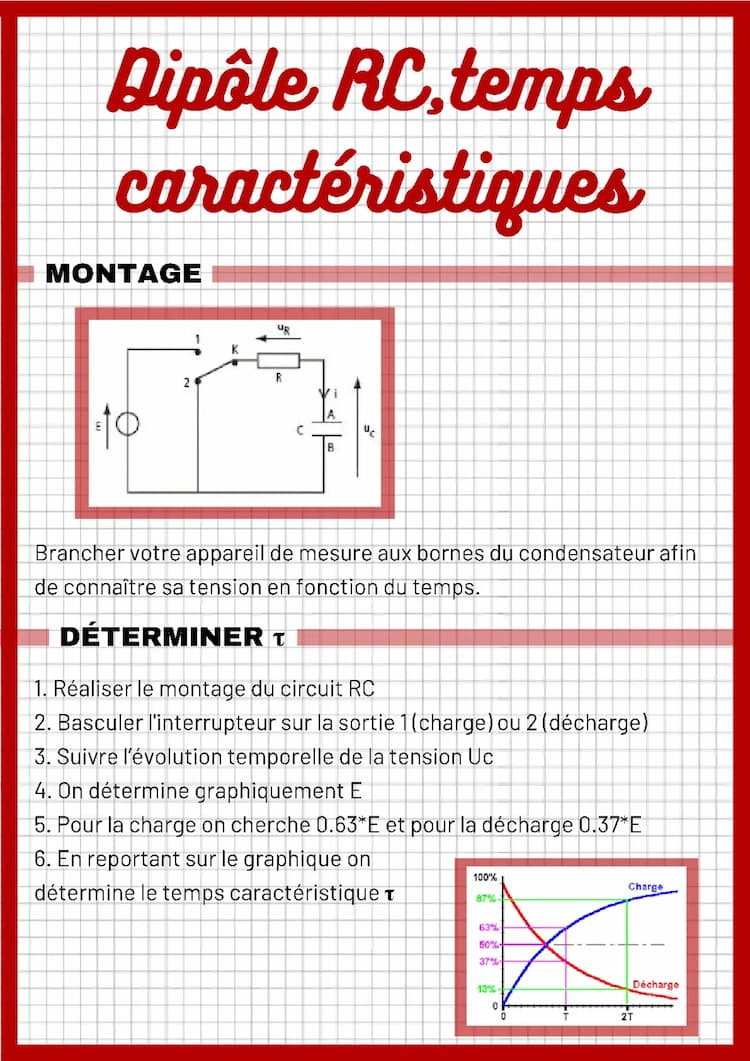

Définition: Le temps caractéristique τ = RC est un paramètre crucial qui détermine la vitesse de charge ou de décharge du condensateur.

Pour t = τ = RC, la tension aux bornes du condensateur atteint environ 63% de sa valeur finale, ce qui est un point de référence important dans l'analyse des circuits RC.

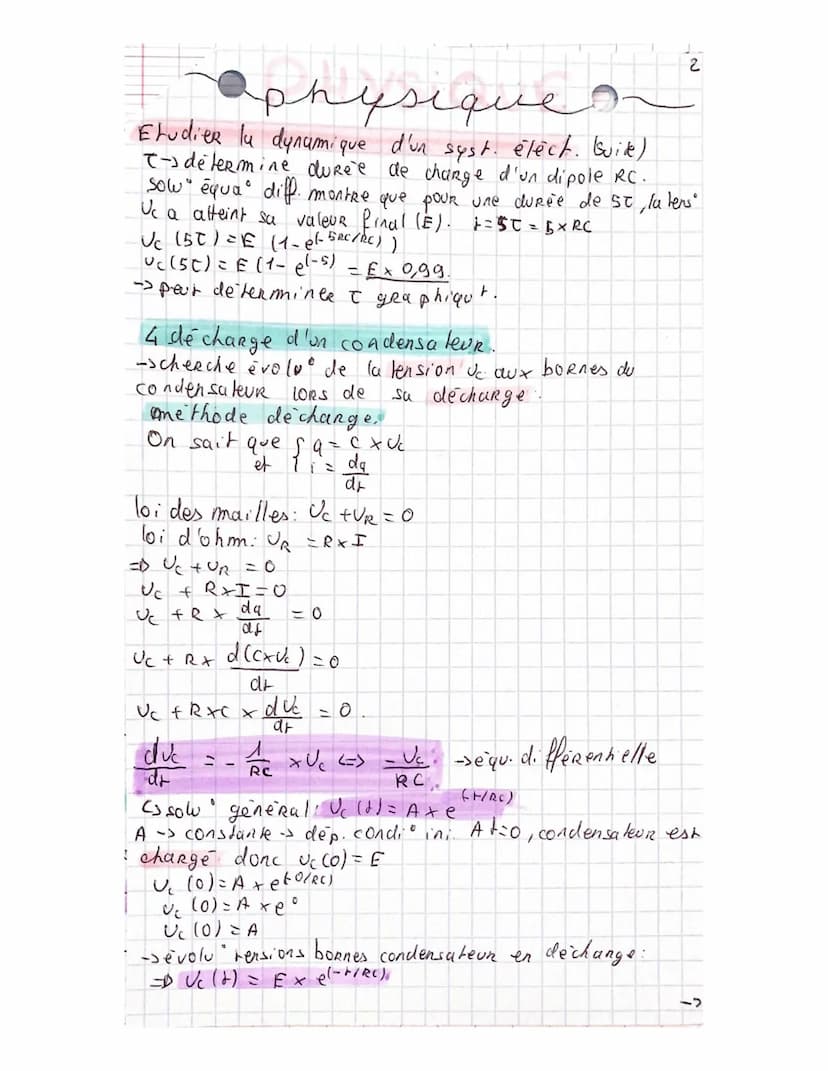

Analyse de la Charge et Décharge d'un Condensateur

Cette section approfondit l'analyse de la charge et de la décharge d'un condensateur, des processus essentiels pour comprendre la dynamique d'un système électrique.

Pour déterminer la durée de charge d'un dipôle RC, on utilise l'équation différentielle précédemment établie. On considère généralement que la charge est complète après une durée de 5τ, où τ = RC.

Exemple: Pour t = 5RC, Uc(5τ) = E$1 - e^(-5)$ ≈ 0,99E, ce qui signifie que le condensateur a atteint 99% de sa charge maximale.

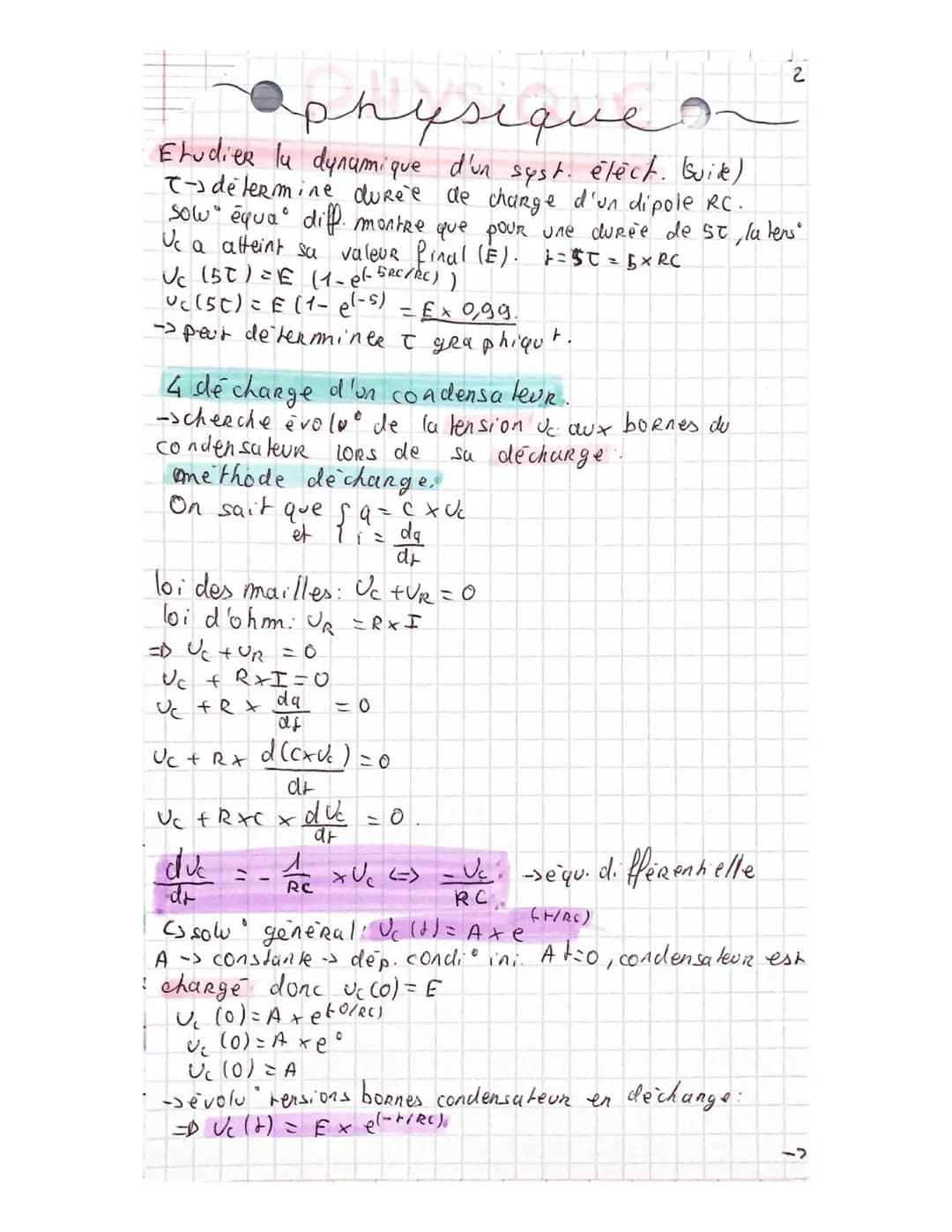

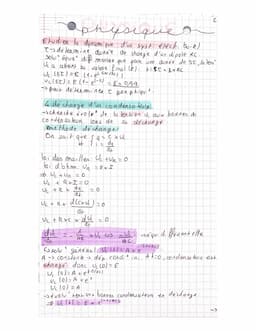

La décharge d'un condensateur suit un processus similaire mais inverse. L'équation différentielle pour la décharge est :

dUc/dt + $1/RC$Uc = 0

Méthode: Pour résoudre cette équation, on utilise la même approche que pour la charge, mais avec des conditions initiales différentes $à t=0, le condensateur est complètement chargé, donc Uc(0) = E$.

La solution pour la décharge est :

Uc(t) = E × e^$-t/RC$

Cette équation est cruciale pour comprendre la décharge condensateur et est fréquemment utilisée dans les tp charge et décharge d'un condensateur.

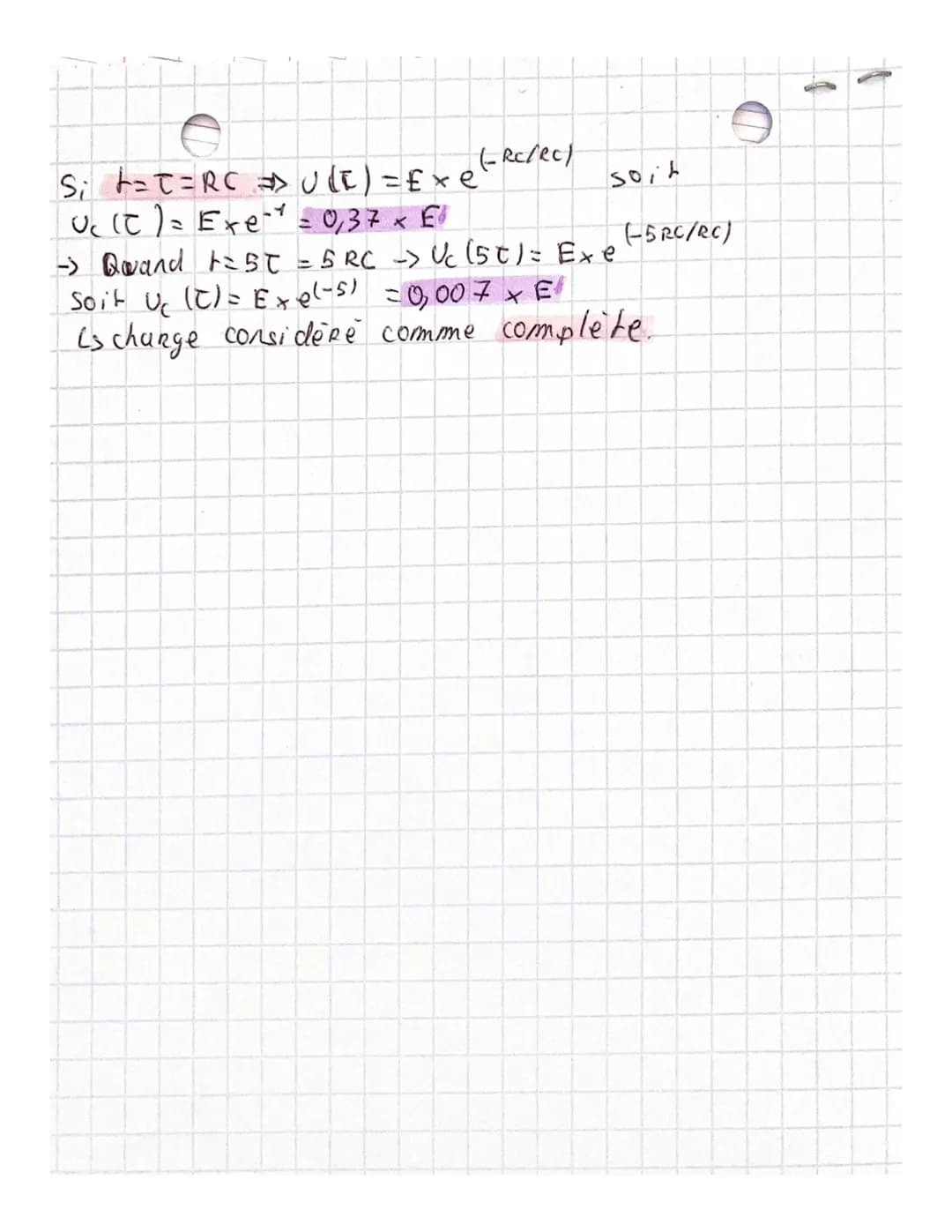

Highlight: Pour t = τ = RC, Uc(τ) = E × e^(-1) ≈ 0,37E, ce qui signifie que la tension a diminué à environ 37% de sa valeur initiale après un temps caractéristique.

La décharge est considérée comme complète après 5τ, similaire à la charge. À ce moment, Uc(5τ) ≈ 0,007E, soit moins de 1% de la charge initiale.

Ces concepts sont essentiels pour résoudre des problèmes de circuit RC équation différentielle et sont fréquemment utilisés dans les exercices corrigés charge et décharge d'un condensateur pdf.

Page 4: Final Considerations and Complete Discharge

This concluding section examines the complete discharge process and final considerations for RC circuit analysis.

Example: At t = RC during discharge, the voltage drops to 37% of its initial value.

Highlight: The discharge is considered complete when the voltage reaches approximately 0.7% of its initial value (after 5RC).

Definition: The complete discharge time is typically considered to be 5 times the circuit's time constant (5RC).

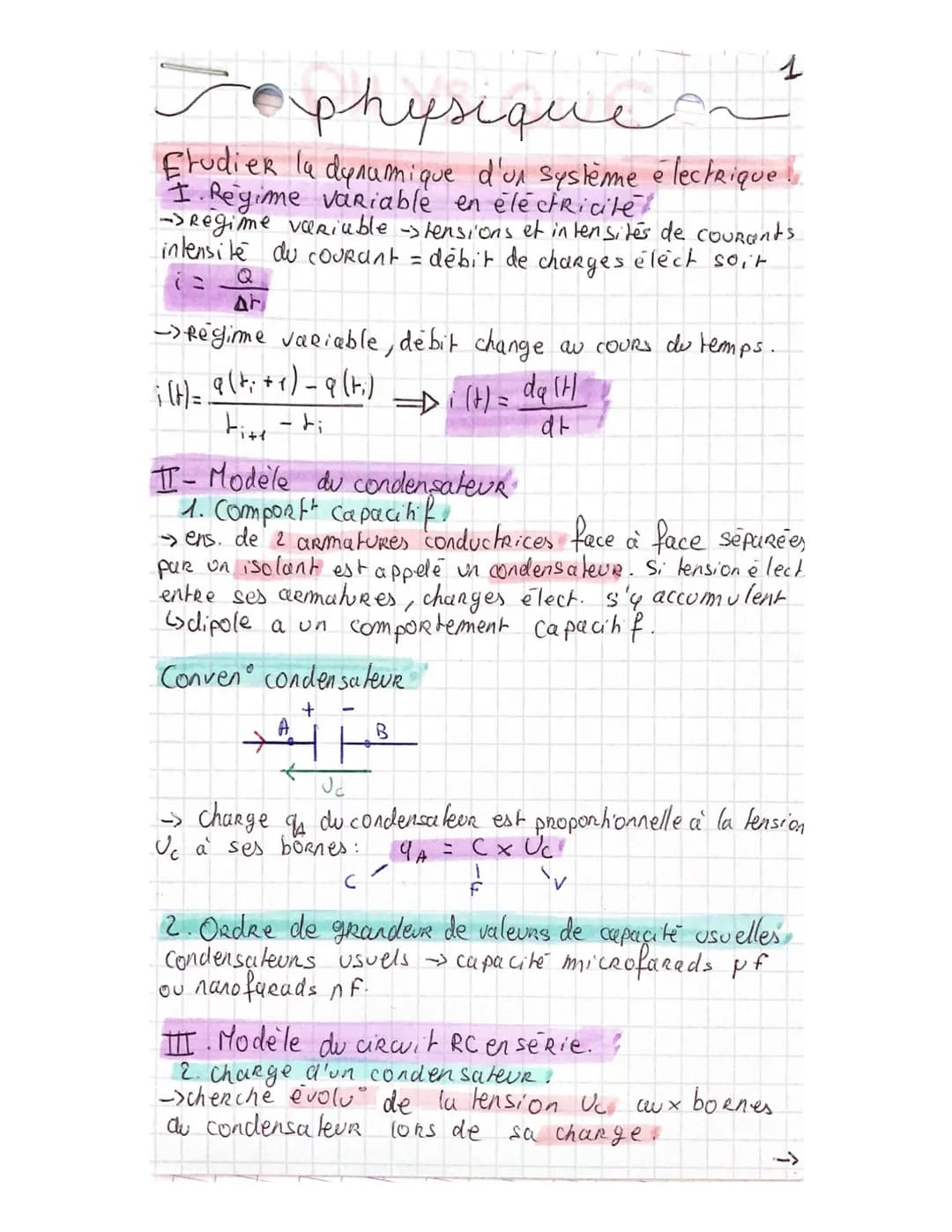

Régime Variable en Électricité

Le régime variable en électricité est un concept fondamental pour comprendre la dynamique d'un système électrique. Dans ce régime, les tensions et les intensités de courant varient au cours du temps, ce qui est essentiel pour l'analyse des circuits RC.

Définition: Le régime variable en électricité se caractérise par des tensions et des intensités de courant qui changent au fil du temps.

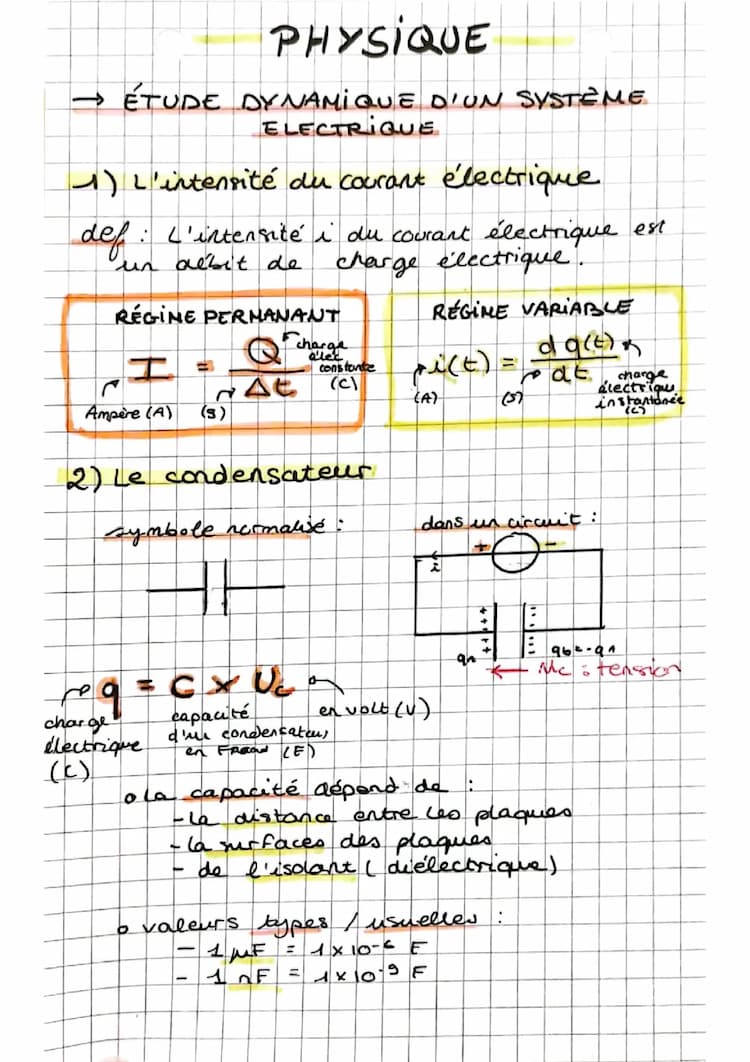

L'intensité du courant est définie comme le débit de charges électriques, exprimée mathématiquement par i(t) = dQ/dt. Cette relation est cruciale pour comprendre comment le courant évolue dans un circuit RC.

Exemple: Dans un circuit RC, l'intensité du courant peut être exprimée par i(t) = dQ(t)/dt, où Q(t) représente la charge électrique à l'instant t.

Le modèle du condensateur est introduit comme un élément clé du circuit RC cours Terminale. Un condensateur est constitué de deux armatures conductrices séparées par un isolant, créant ainsi un dipôle à comportement capacitif.

Vocabulaire: Un condensateur est un composant électronique qui stocke de l'énergie électrique sous forme de champ électrostatique.

La relation fondamentale du condensateur est donnée par q = C × Uc, où q est la charge, C la capacité, et Uc la tension aux bornes du condensateur. Cette équation est essentielle pour résoudre les problèmes de charge et décharge d'un condensateur.

Highlight: Les valeurs de capacité usuelles pour les condensateurs sont généralement de l'ordre des microfarads (μF) ou nanofarads (nF), ce qui est important à connaître pour les exercices corrigés charge et décharge d'un condensateur pdf.
