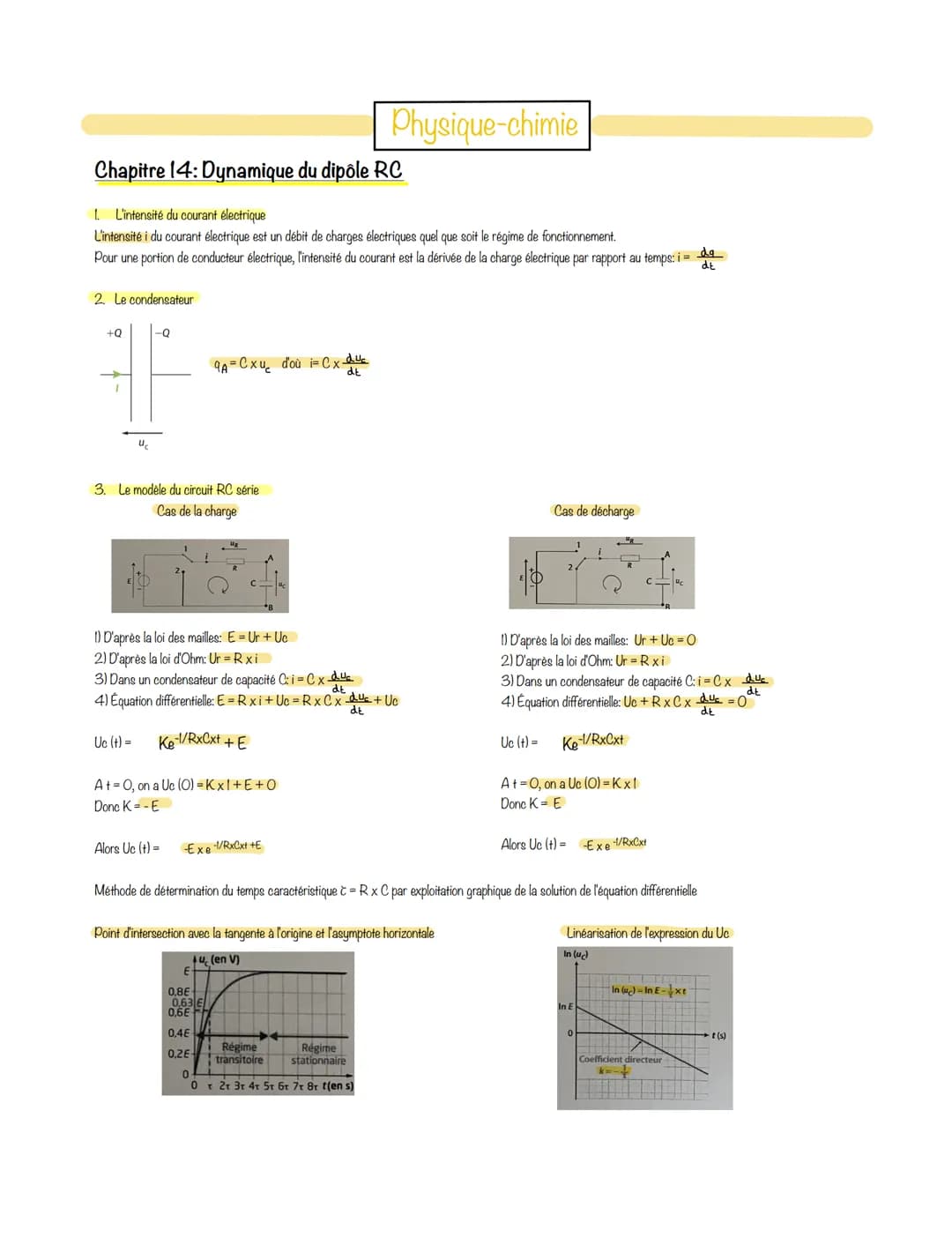

Chapitre 14: Dynamique du dipôle RC
Ce chapitre explore en détail la dynamique du dipôle RC, un concept essentiel en électricité. Il commence par définir l'intensité du courant électrique comme un débit de charges, exprimée mathématiquement par la dérivée de la charge électrique par rapport au temps. Le chapitre aborde ensuite le condensateur, un composant clé dans les circuits RC.
La partie centrale du chapitre se concentre sur le modèle du circuit RC série, en examinant séparément les cas de charge et de décharge. Pour chaque cas, l'équation différentielle circuit RC série est établie et résolue, fournissant une compréhension approfondie du comportement du circuit.
Définition: L'intensité du courant électrique est définie comme i = dQ/dt, où Q est la charge électrique et t le temps.
Exemple: Dans le cas de la charge d'un condensateur, l'équation différentielle est E = R × i + Uc = R × C × dUc/dt + Uc.
Le chapitre présente également la méthode de détermination du temps caractéristique circuit RC par exploitation graphique. Cette méthode utilise le point d'intersection entre la tangente à l'origine et l'asymptote horizontale de la courbe de tension.
Highlight: Le temps caractéristique τ = R × C est un paramètre crucial pour comprendre la dynamique du circuit RC.
Enfin, le chapitre aborde la linéarisation de l'expression de Uc, une technique mathématique utile pour l'analyse des circuits RC.
Vocabulary: Régime transitoire - phase initiale où les grandeurs électriques varient rapidement. Régime stationnaire - phase où les grandeurs électriques atteignent une valeur stable.
Cette présentation complète de la dynamique du dipôle RC fournit aux étudiants les outils nécessaires pour analyser et comprendre le comportement des circuits RC dans diverses conditions.
