Page 2 : Puissance électrique et effet Joule

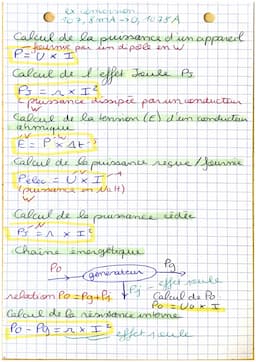

Cette page se concentre sur les calculs de puissance électrique et l'effet Joule. Elle débute par un exemple de conversion d'unités, illustrant l'importance de la manipulation correcte des grandeurs électriques.

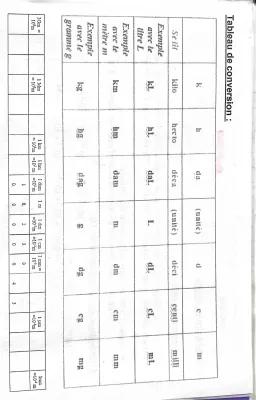

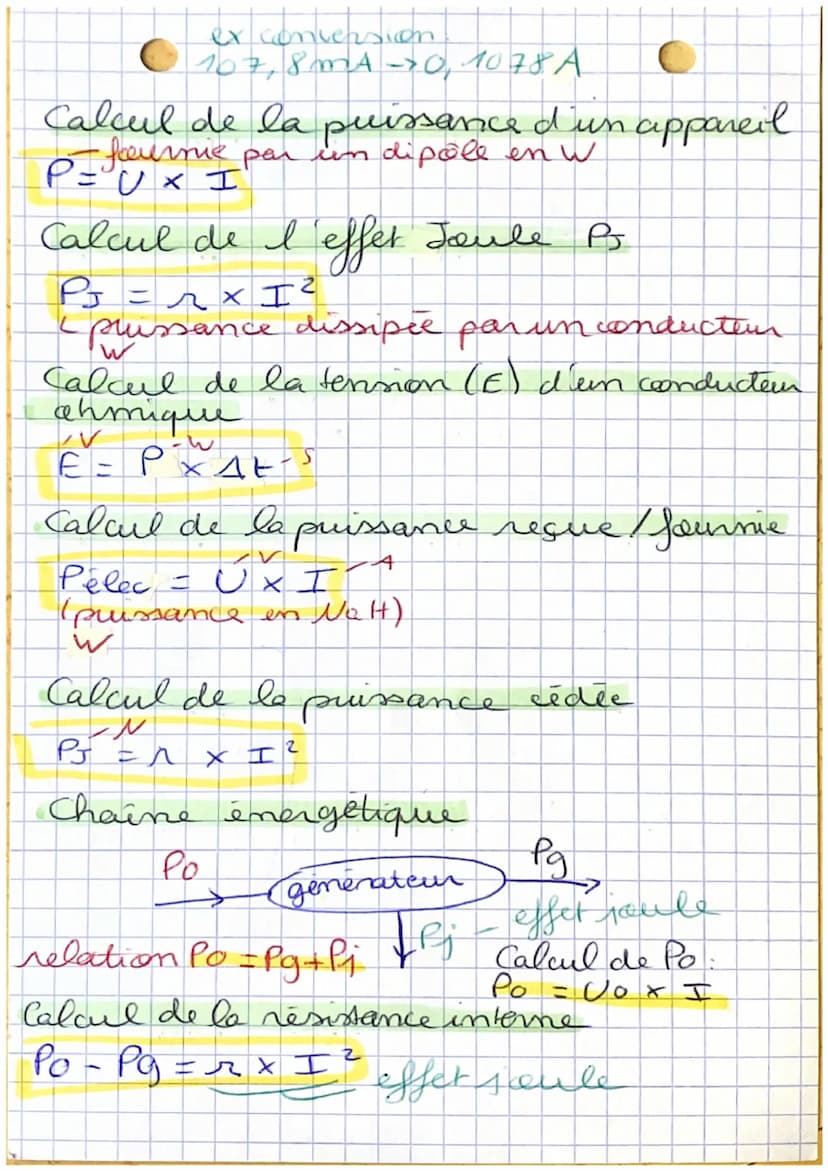

La formule de puissance électrique P = U × I est présentée comme fondamentale pour calculer la puissance fournie par un dipôle électrique.

Example : Pour une lampe fonctionnant sous 230V et consommant 0,5A, la puissance est P = 230V × 0,5A = 115W.

L'effet Joule est expliqué avec la formule PJ = R × I², montrant comment l'énergie électrique se dissipe en chaleur dans un conducteur.

Définition : L'effet Joule est la transformation d'énergie électrique en énergie thermique lors du passage d'un courant dans un conducteur.

La page présente également la formule de l'énergie E = P × Δt, reliant puissance et temps pour calculer l'énergie électrique consommée ou produite.

Highlight : La formule de l'énergie en joule E = P × t est essentielle pour comprendre la consommation électrique sur une période donnée.

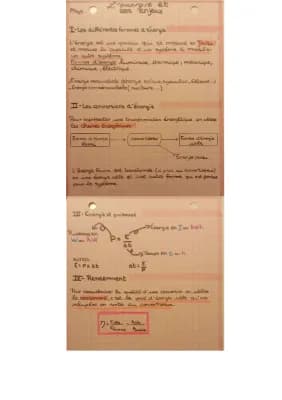

Enfin, la chaîne énergétique d'un générateur est illustrée, montrant la répartition de la puissance entre la puissance utile (P0) et les pertes par effet Joule (PJ).

Page 3 : Courant électrique et circuits

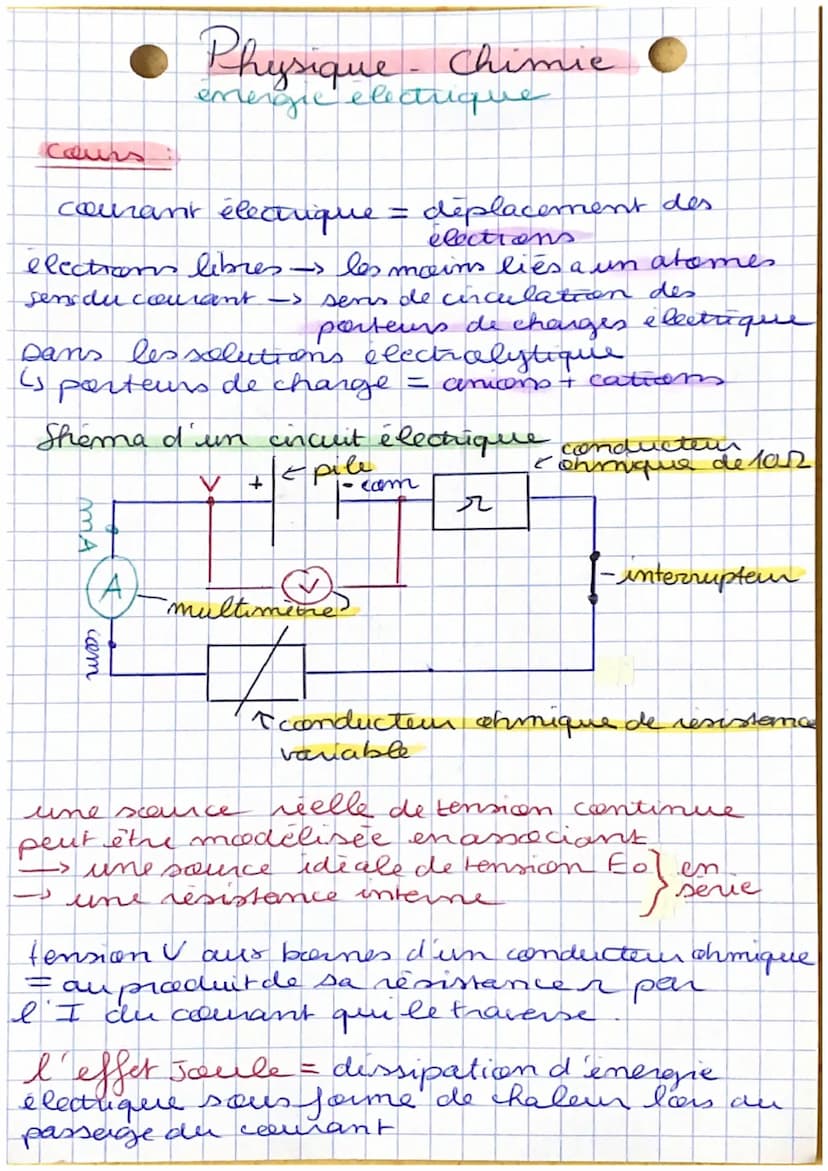

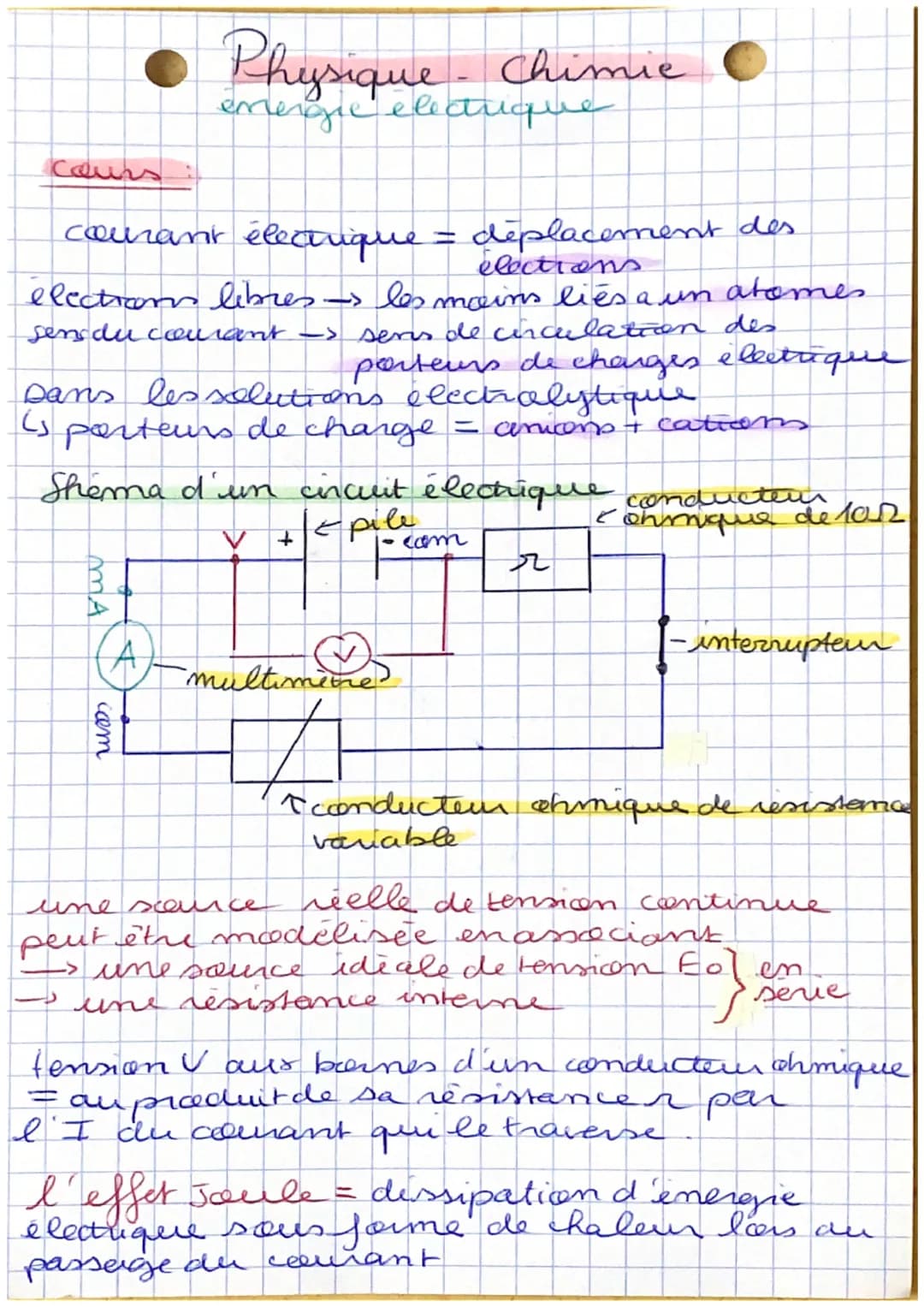

Cette page approfondit la nature du courant électrique et les éléments d'un circuit. Elle commence par définir le courant électrique comme le déplacement des électrons dans un conducteur.

Définition : Le courant électrique est un flux ordonné de charges électriques, généralement des électrons dans les métaux.

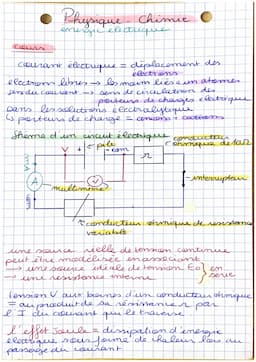

Le sens conventionnel du courant est expliqué, opposé au mouvement réel des électrons. La page présente ensuite un schéma détaillé d'un circuit électrique, incluant une pile, un conducteur ohmique, un interrupteur et un multimètre.

Vocabulaire : Un conducteur ohmique est un composant dont la résistance obéit à la loi d'Ohm.

La modélisation d'une source réelle de tension continue est expliquée, combinant une source idéale de tension et une résistance interne.

Highlight : La compréhension de la résistance interne d'une source est cruciale pour analyser les performances réelles des circuits électriques.

Enfin, la page rappelle la loi d'Ohm appliquée aux conducteurs ohmiques et introduit le concept d'effet Joule comme dissipation d'énergie sous forme de chaleur.

Page 4 : Effet Joule et chaîne énergétique

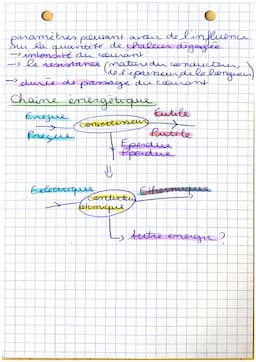

Cette dernière page approfondit l'effet Joule et présente le concept de chaîne énergétique dans les systèmes électriques. Elle commence par lister les paramètres influençant la production de chaleur par effet Joule.

Highlight : L'intensité du courant, la résistance du conducteur et la durée du passage du courant sont les principaux facteurs affectant l'effet Joule.

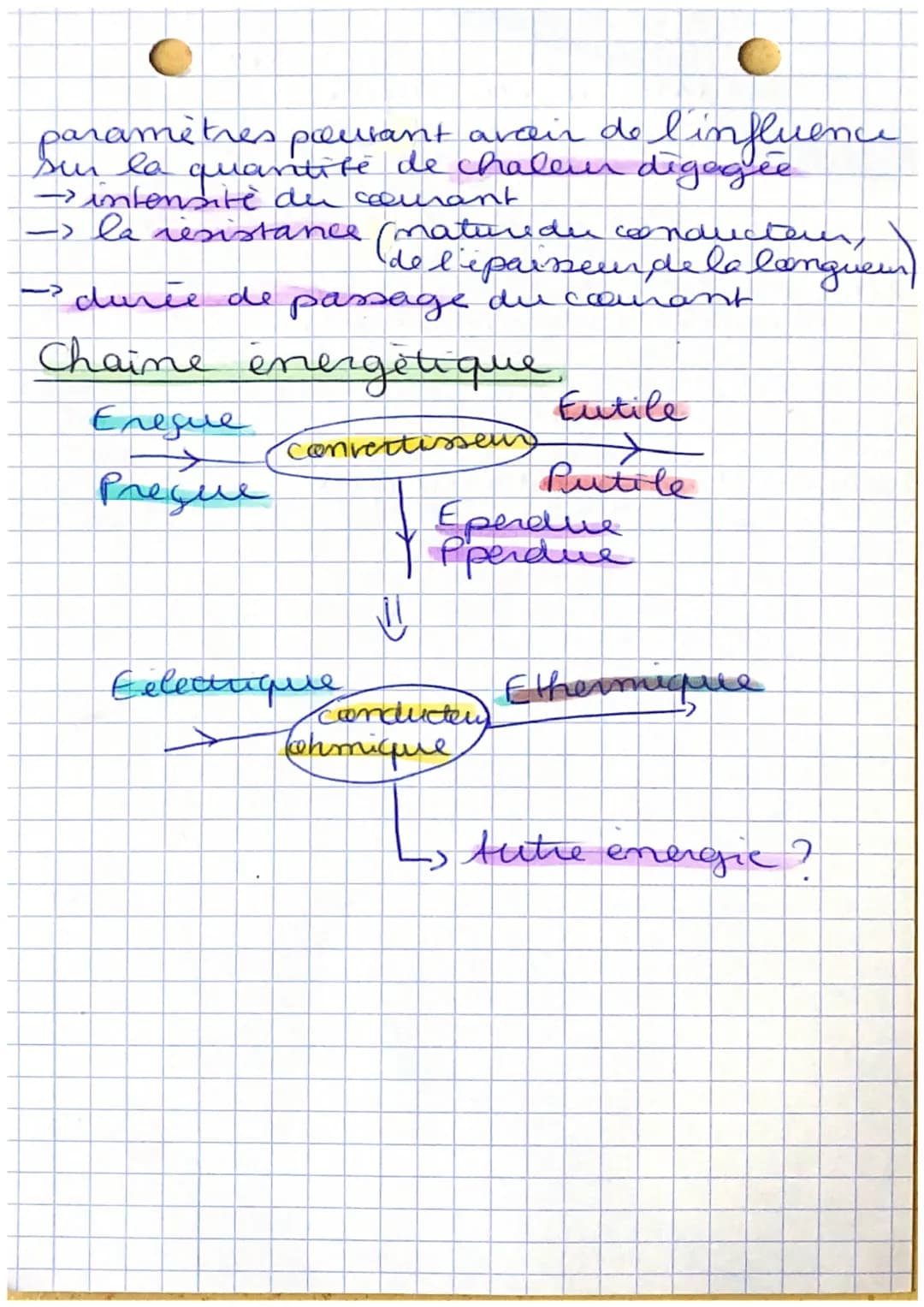

La page présente ensuite un schéma détaillé de la chaîne énergétique d'un système électrique, montrant les transformations d'énergie depuis la source jusqu'à l'utilisation finale.

Vocabulaire : La chaîne énergétique est une représentation schématique des conversions d'énergie dans un système.

Le schéma illustre comment l'énergie électrique se transforme en énergie utile, en énergie thermique (pertes), et potentiellement en d'autres formes d'énergie.

Example : Dans une lampe, l'énergie électrique se convertit en lumière (énergie utile) et en chaleur (énergie perdue par effet Joule).

Cette représentation aide à comprendre les notions de rendement et d'efficacité énergétique dans les systèmes électriques.

Page 1 : Formules fondamentales de l'électricité

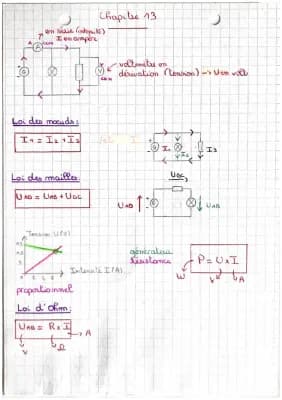

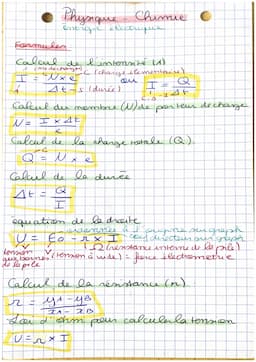

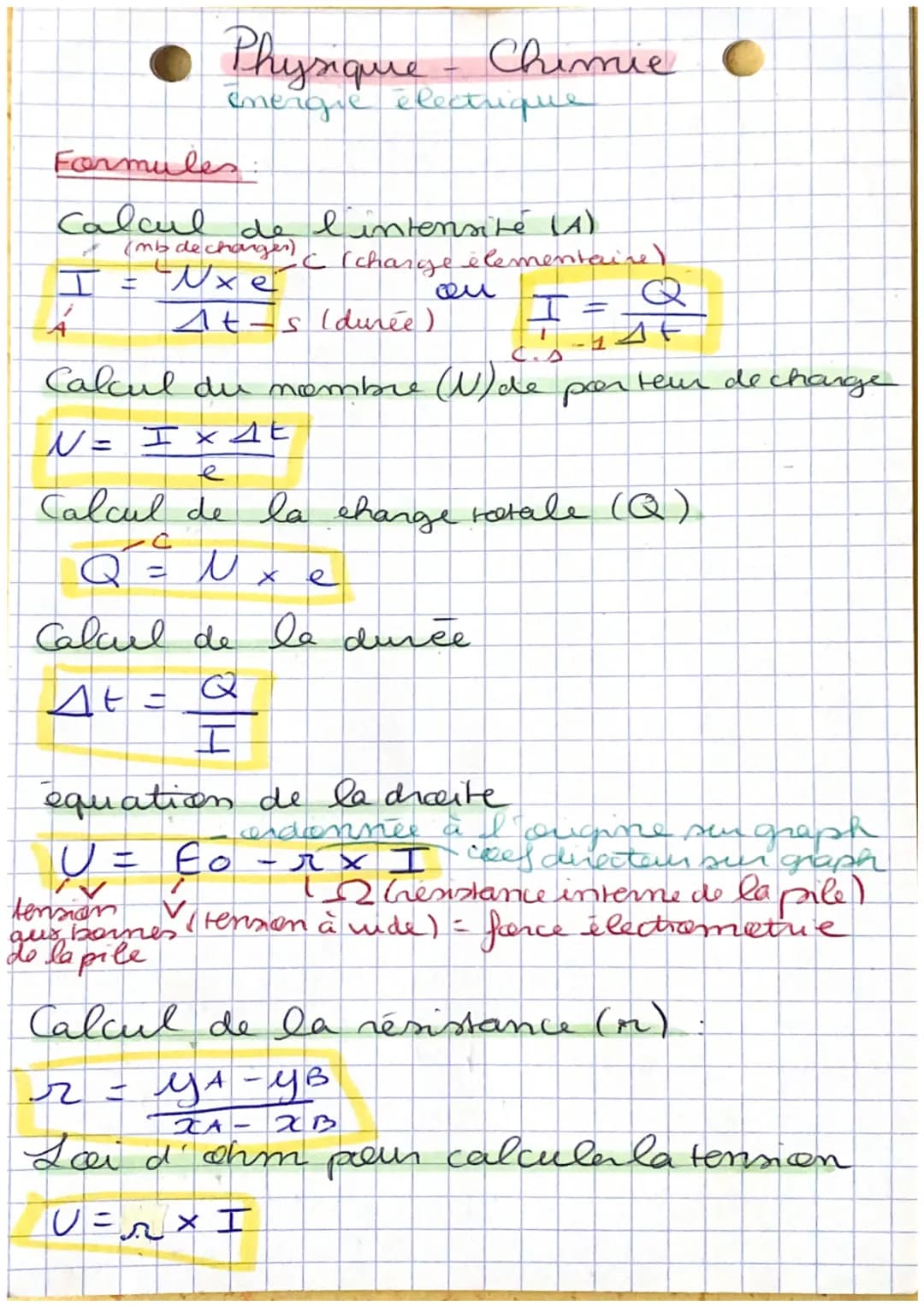

Cette page présente les formules essentielles pour comprendre et calculer les grandeurs électriques fondamentales. Elle commence par la formule de calcul de l'intensité électrique I = Q/Δt, qui relie l'intensité du courant à la charge électrique et au temps.

Définition : L'intensité électrique (I) est le débit de charges électriques passant par un point du circuit, mesurée en ampères (A).

La page détaille ensuite le calcul du nombre de porteurs de charge $N = I × Δt / e$ et de la charge totale $Q = N × e$.

Vocabulaire : La charge élémentaire $e$ est la plus petite charge électrique possible, celle d'un électron.

La loi d'Ohm est présentée sous sa forme U = R × I, fondamentale pour comprendre la relation entre tension, résistance et intensité.

Highlight : La loi d'Ohm est une des lois les plus importantes en électricité, reliant tension (U), résistance (R) et intensité (I).

Enfin, la page aborde l'équation de la droite pour un générateur réel : U = E0 - r × I, où E0 est la force électromotrice et r la résistance interne.
