Les lois des circuits électriques

Cette page approfondit les lois régissant le comportement des circuits électriques, en se concentrant sur les relations entre la tension et l'intensité dans différentes configurations de circuit.

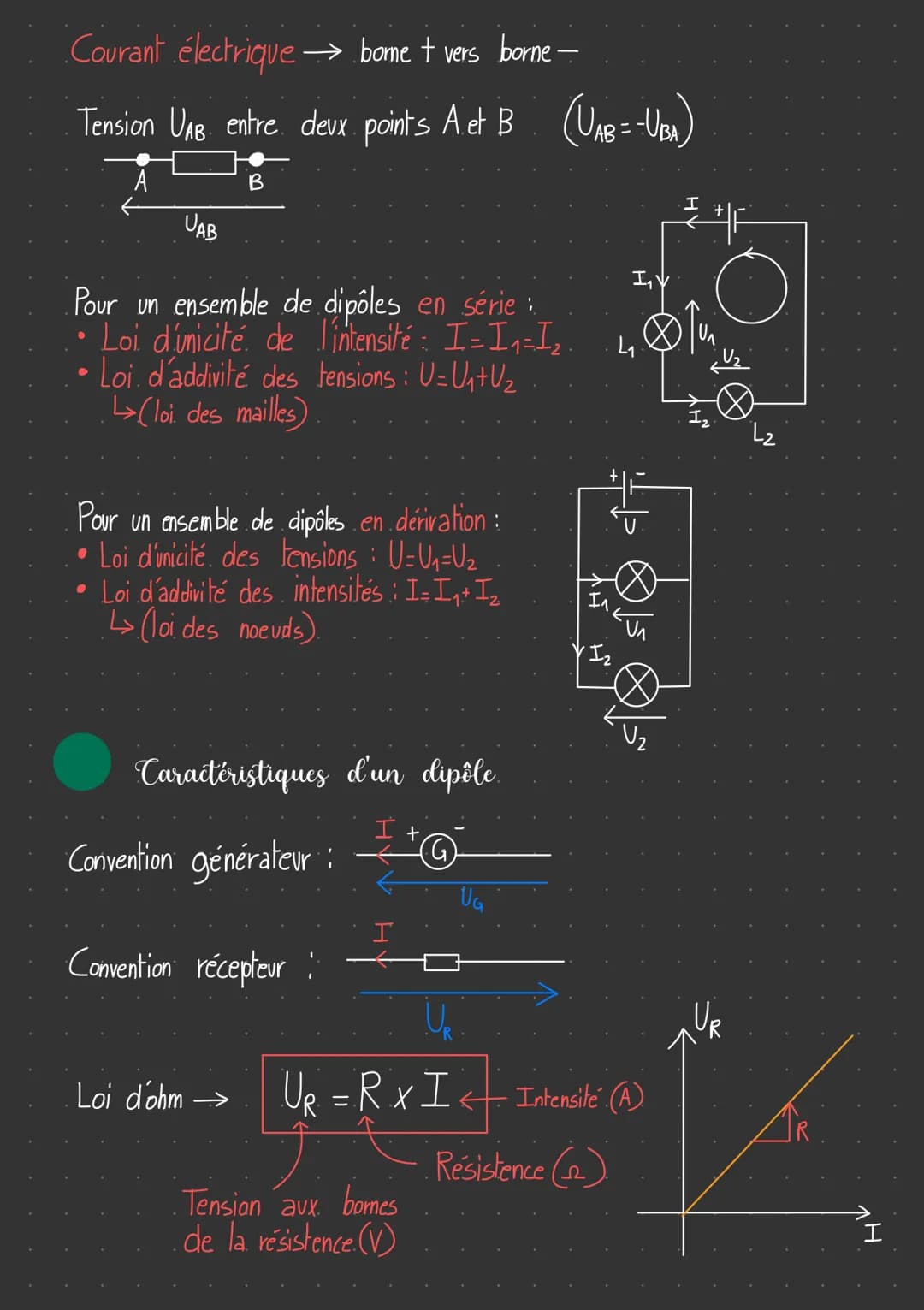

Le sens du courant électrique est conventionnellement défini comme allant de la borne positive vers la borne négative. La tension UAB entre deux points A et B est introduite, avec la relation importante UAB = -UBA.

Définition: La tension électrique UAB représente la différence de potentiel entre deux points A et B d'un circuit.

Pour les circuits en série, deux lois fondamentales sont présentées :

1. La loi d'unicité de l'intensité : I = I₁ = I₂
2. La loi d'additivité des tensions (loi des mailles) : U = U₁ + U₂

Highlight: Dans un circuit en série, l'intensité du courant est la même en tout point du circuit.

Pour les circuits en dérivation, deux autres lois sont expliquées :

1. La loi d'unicité des tensions : U = U₁ = U₂
2. La loi d'additivité des intensités (loi des nœuds) : I = I₁ + I₂

Example: Dans un circuit électrique en série, si la tension totale est de 12V et qu'un dipôle a une tension de 5V à ses bornes, la tension aux bornes de l'autre dipôle sera de 7V.

La page introduit également les conventions de représentation pour les générateurs et les récepteurs dans un schéma de circuit électrique.

Enfin, la loi d'Ohm est présentée, établissant la relation entre la tension, l'intensité et la résistance dans un circuit :

U = R × I

Où U est la tension aux bornes de la résistance (en Volts), R est la résistance (en Ohms), et I est l'intensité du courant (en Ampères).

Quote: "La tension aux bornes d'une résistance est égale au produit de sa valeur par l'intensité du courant qui la traverse."

Cette loi fondamentale est essentielle pour comprendre et analyser le comportement des circuits électriques.

Les bases des circuits électriques

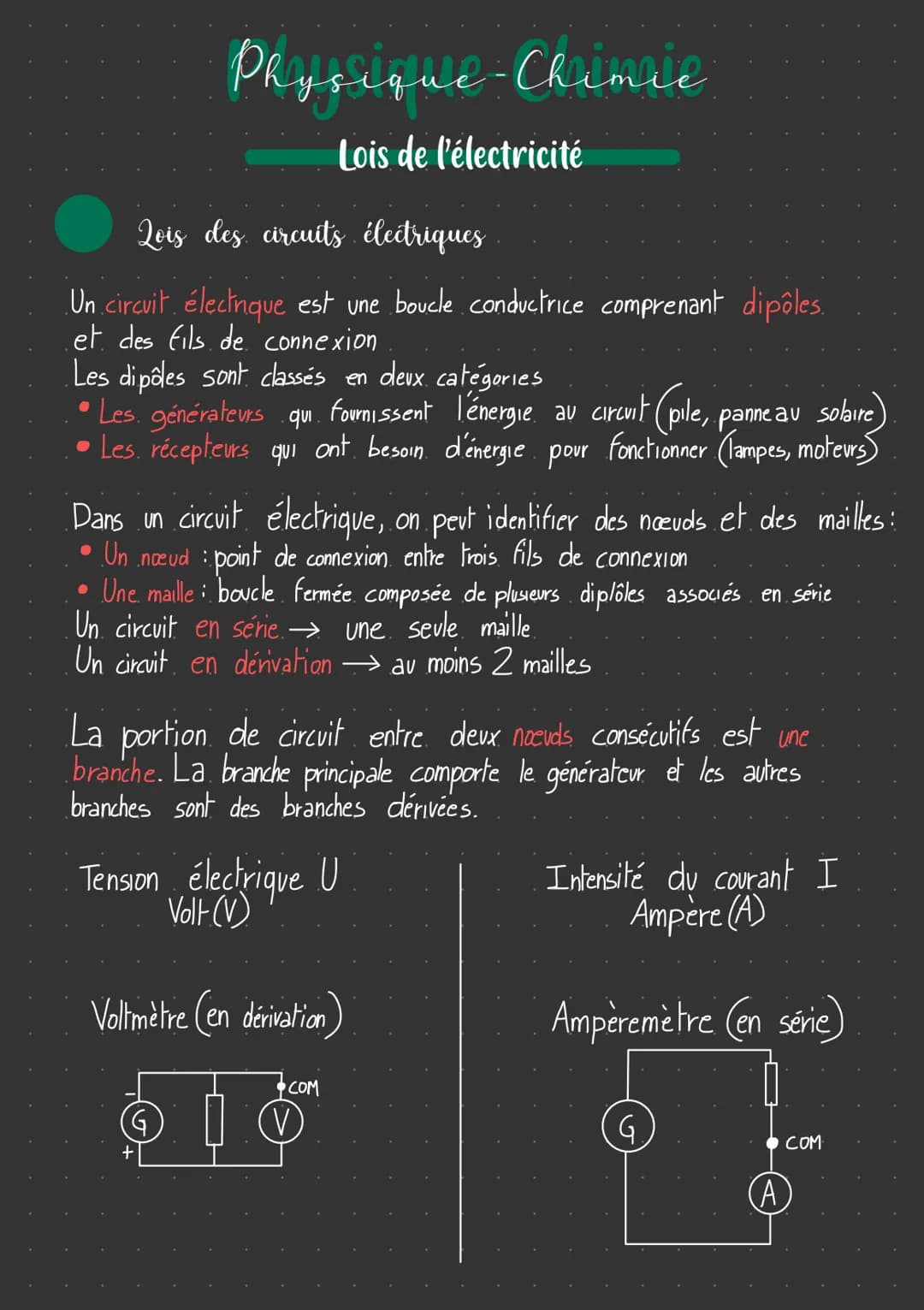

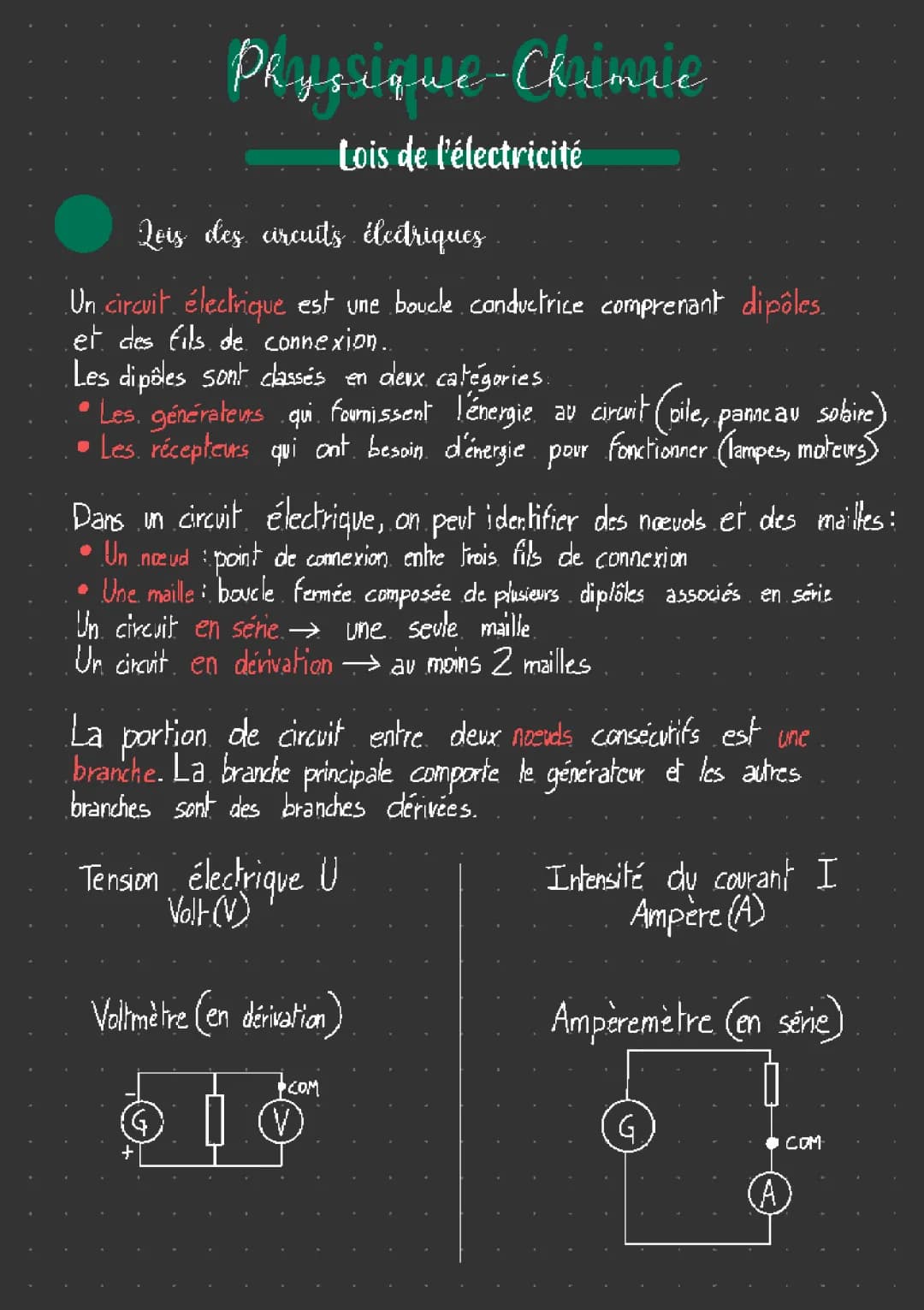

Cette page présente les concepts fondamentaux des circuits électriques et leurs composants essentiels. Un circuit électrique est défini comme une boucle conductrice comprenant des dipôles et des fils de connexion. Les dipôles sont classés en deux catégories principales : les générateurs qui fournissent l'énergie au circuit (comme les piles ou les panneaux solaires) et les récepteurs qui consomment cette énergie pour fonctionner (tels que les lampes ou les moteurs).

Définition: Un circuit électrique simple est une boucle fermée composée de dipôles et de fils conducteurs permettant le passage du courant électrique.

La structure d'un circuit électrique comprend des éléments importants comme les nœuds et les mailles. Un nœud est défini comme un point de connexion entre trois fils de connexion, tandis qu'une maille est une boucle fermée composée de plusieurs dipôles associés en série.

Vocabulaire: Une branche est la portion de circuit entre deux nœuds consécutifs. La branche principale contient le générateur, tandis que les autres sont appelées branches dérivées.

Les circuits électriques peuvent être configurés de deux manières principales :

1. Un circuit en série, qui ne comporte qu'une seule maille.
2. Un circuit en dérivation, qui comprend au moins deux mailles.

Highlight: La compréhension de la structure d'un circuit électrique est essentielle pour analyser son fonctionnement et appliquer les lois de l'électricité.

La page introduit également deux grandeurs électriques fondamentales :

1. La tension électrique (U), mesurée en Volts (V) à l'aide d'un voltmètre branché en dérivation.
2. L'intensité du courant (I), mesurée en Ampères (A) à l'aide d'un ampèremètre branché en série.

Example: Pour mesurer la tension aux bornes d'une lampe dans un circuit électrique, on branche un voltmètre en parallèle avec la lampe.
