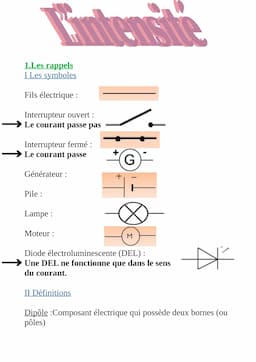

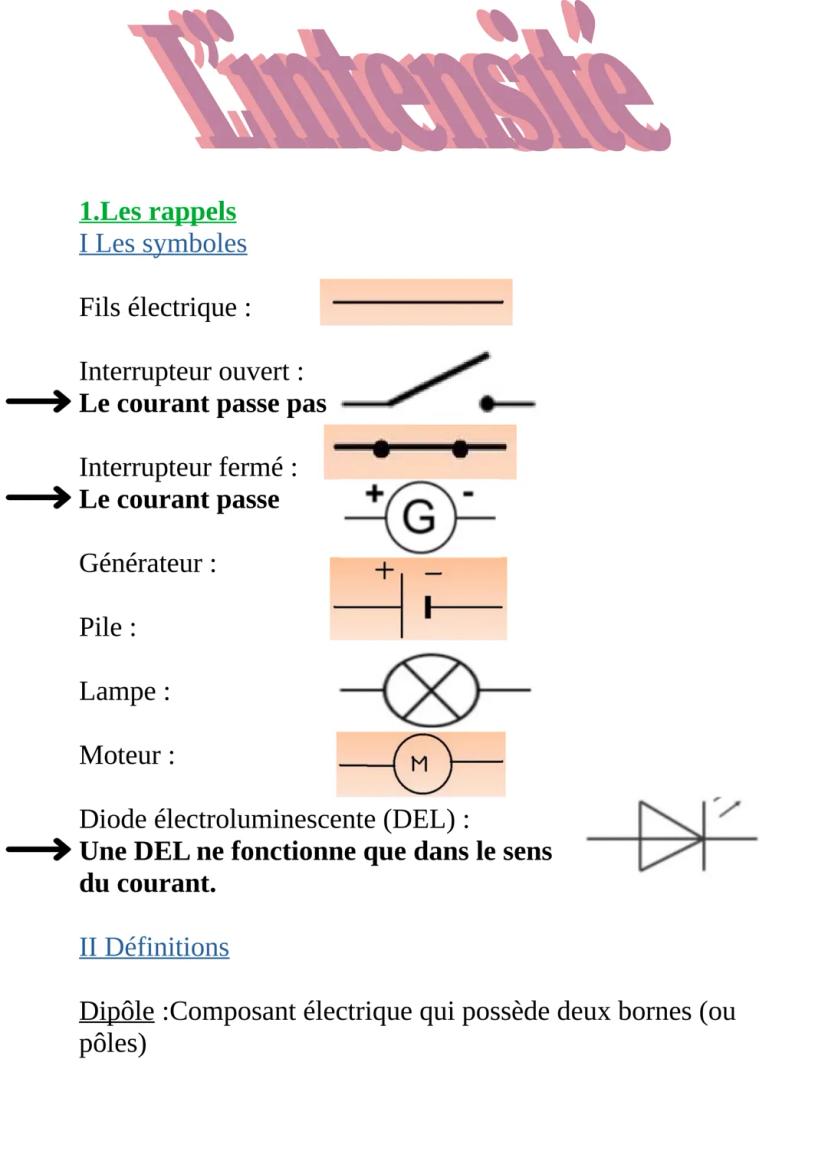

1.Les rappels I Les symboles Fils électrique : Interrupteur ouvert : Le courant passe pas Interrupteur fermé : Le courant passe Générateur : Pile: Lampe: Moteur : G II Définitions M ST Diode électroluminescente (DEL) : Une DEL ne fonctionne que dans le sens du courant. Dipôle :Composant électrique qui possède deux bornes (ou pôles) Générateur :Dipôle fournissant du courant électrique. Ex: pile,batterie Récepteur :Dipôle recevant du courant électrique. Ex :lampe, interrupteur Conducteur :Matériau qui laisse bien passer le courant électrique. Ex :cuivre, fer Isolant :Matériau qui ne laisse pas passer le courant électrique. Ex :caoutchouc,plastique Remarque :Le courant rentre par le - de la pile et sort par le + de la pile. 2.Ampèremètre I Les conversion KA 1 3 9 0 Exemple : 9 hA 9 2 0 200mA=0,2 A 1970A 1,970 KA daA 7 0 7 A 0 0 0 4 9 dA CA 2 0 3,2kA=3 200 A 74A=0,074 Ka mA 0 Remarque : Le symbole de l'ampèremètre est Dans un ampèremètre l'entrée est 10A et la sortie COM. II Les lois d'intensité -Dans un circuit en série,l’intensité du courant est la même partout. C'est la loi d'unicité de l'intensité. -Dans un circuit en dérivation, l'intensité dans la branche principale est égale à la somme des intensités des branches dérivées. C'est la loi d'additivité des intensités.
