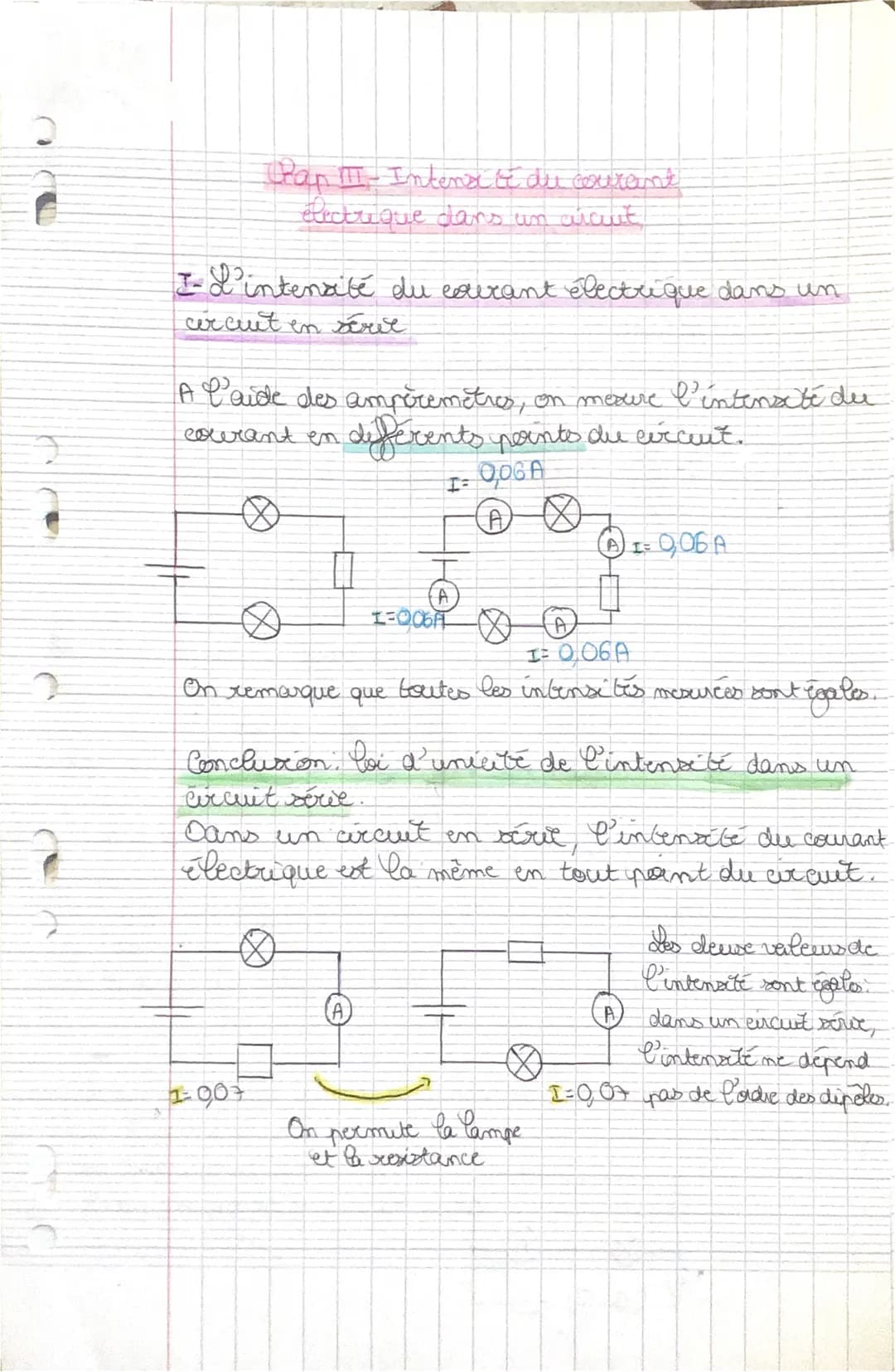

L'intensité du courant électrique dans un circuit en série

Cette section explore le concept fondamental de l'intensité du courant électrique dans un circuit en série. Des mesures sont effectuées à l'aide d'ampèremètres en différents points du circuit pour démontrer la loi d'unicité de l'intensité.

Highlight: Dans un circuit en série, l'intensité du courant électrique est la même en tout point du circuit.

Les résultats des mesures montrent que toutes les intensités relevées sont égales, avec une valeur de 0,06 A. Cette observation conduit à la conclusion importante que l'intensité du courant ne dépend pas de l'ordre des dipôles dans un circuit en série.

Example: Lorsqu'on permute la lampe et la résistance dans le circuit, les deux valeurs d'intensité restent égales à 0,07 A.

Vocabulary: Dipôle - Composant électrique à deux bornes, comme une résistance ou une lampe.

Cette loi d'unicité de l'intensité est cruciale pour comprendre le comportement des circuits en série et constitue une base essentielle pour l'étude des circuits électriques plus complexes.

Vérification et conclusion sur les circuits avec dérivations

Cette dernière section confirme la validité de la loi de l'intensité dans les circuits avec dérivations à travers des observations pratiques et des mesures.

Les points clés vérifiés sont :

1. L'intensité du courant reste constante tout au long de la branche principale.
2. L'intensité du courant est identique en tous points d'une même branche dérivée.
3. L'intensité du courant peut différer entre les branches dérivées.

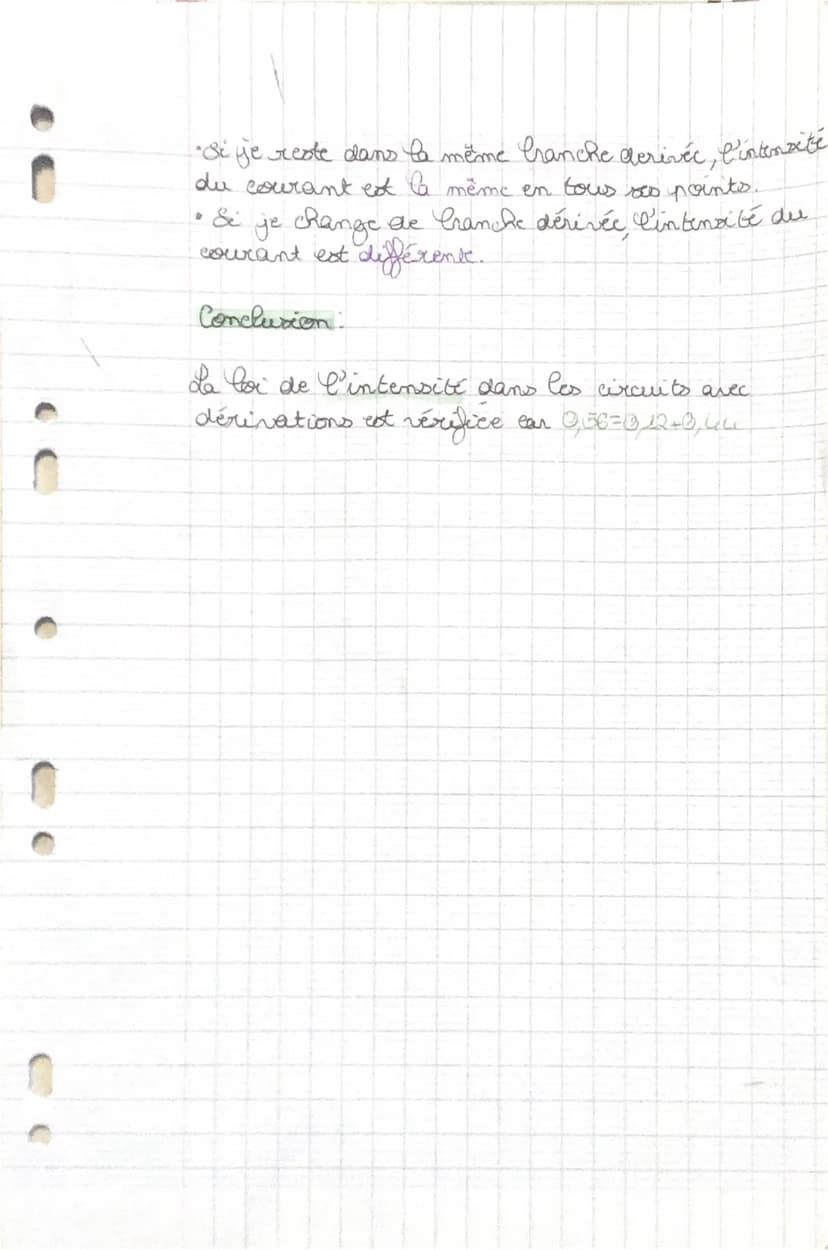

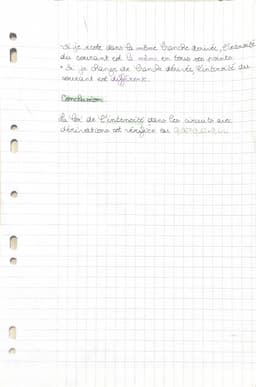

Quote: "La loi de l'intensité dans les circuits avec dérivations est vérifiée car 0,56 = 0,12 + 0,44"

Cette vérification expérimentale renforce la compréhension théorique et démontre l'importance de la mesure de l'intensité du courant à l'aide d'un ampèremètre pour valider les principes électriques.

En conclusion, ces observations confirment la fiabilité de la loi de l'intensité dans les circuits avec dérivations, soulignant son importance dans l'analyse et la conception de circuits électriques complexes.

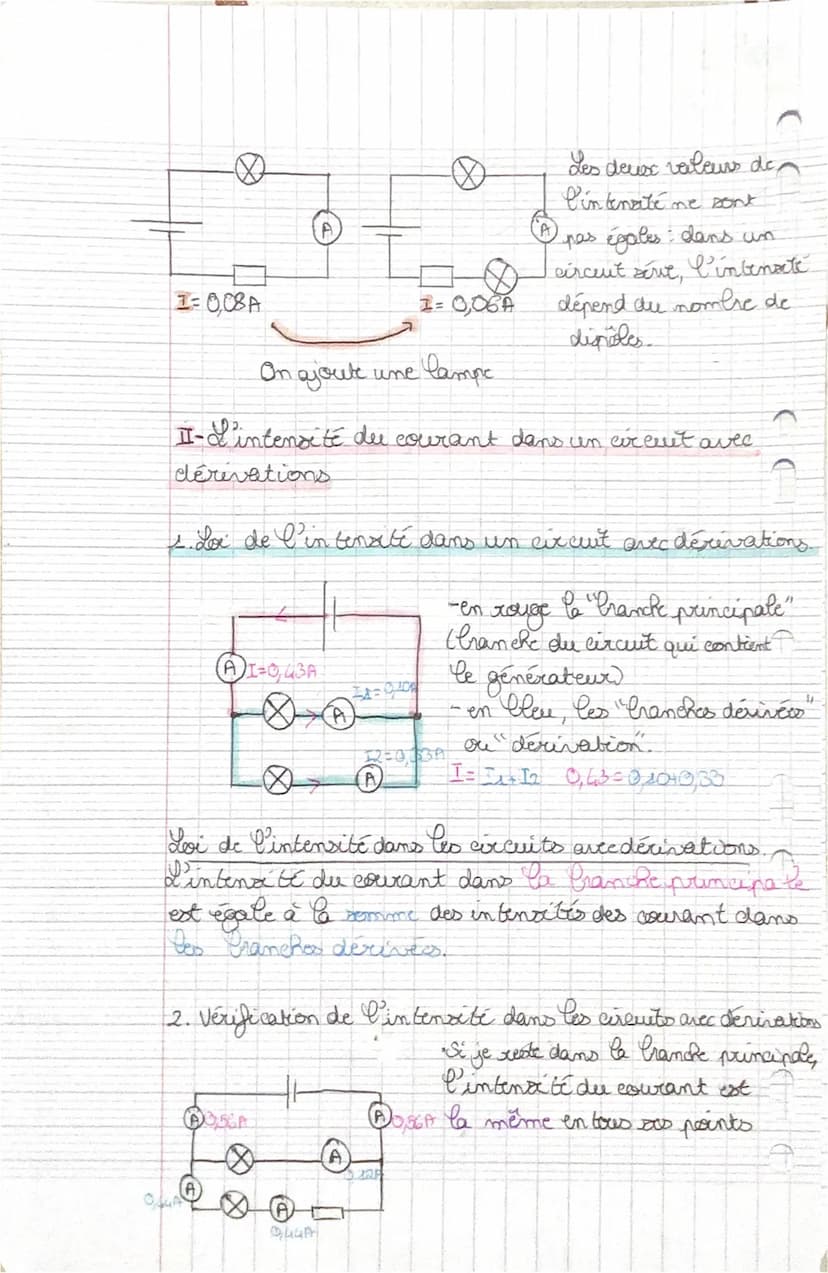

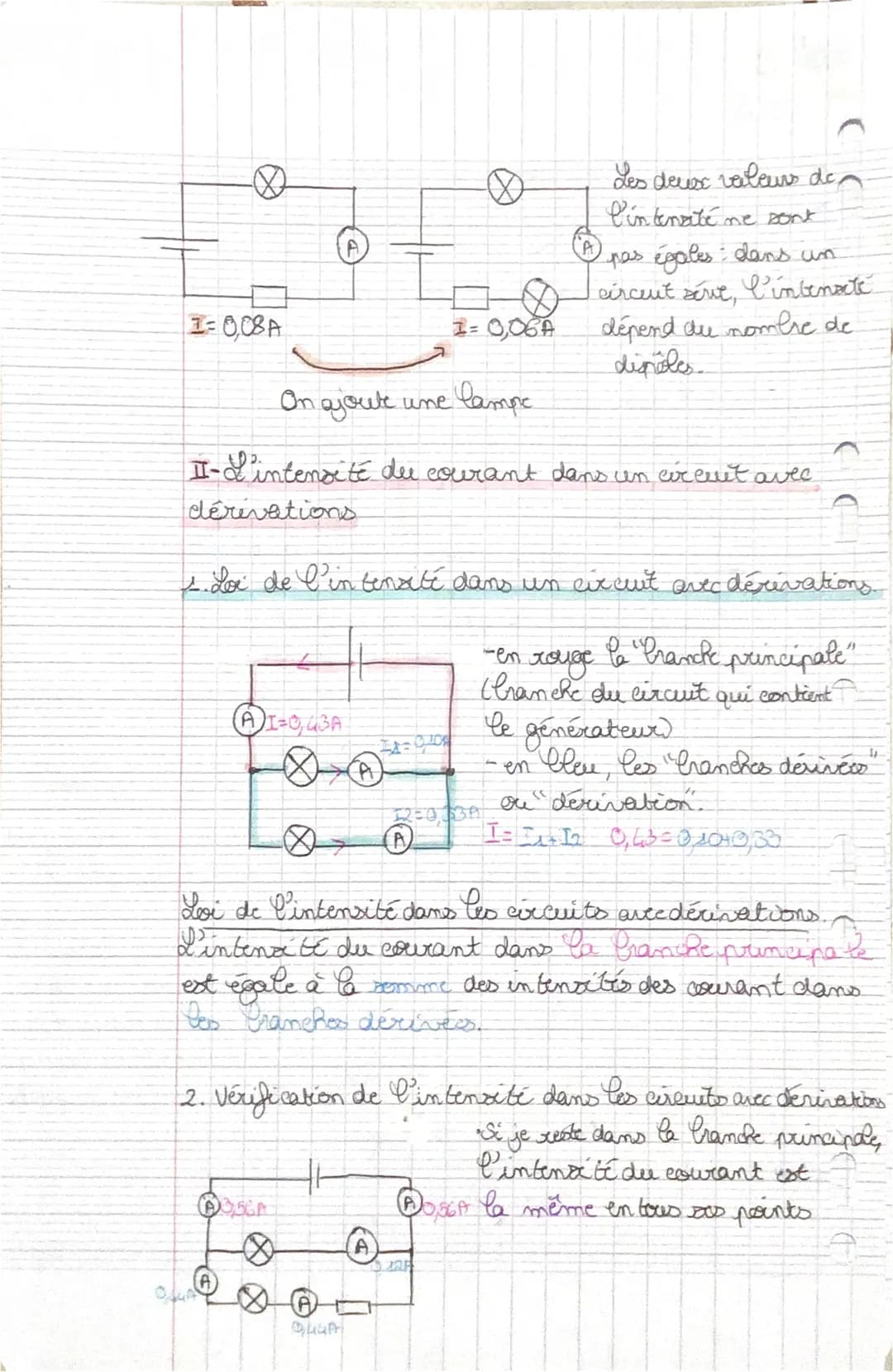

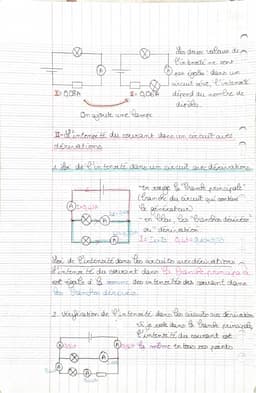

L'intensité du courant dans un circuit avec dérivations

Cette partie aborde la loi de l'intensité dans les circuits avec dérivations, un concept plus avancé que celui des circuits en série. On y examine comment l'intensité du courant se répartit dans les différentes branches d'un circuit plus complexe.

Definition: Branche principale - Partie du circuit contenant le générateur. Definition: Branches dérivées - Parties du circuit connectées en parallèle à la branche principale.

La loi fondamentale pour ces circuits stipule que l'intensité du courant dans la branche principale est égale à la somme des intensités des courants dans les branches dérivées.

Example: Si I = 0,43 A dans la branche principale, et I₁ = 0,04 A et I₂ = 0,39 A dans les branches dérivées, on vérifie que 0,43 = 0,04 + 0,39.

Cette loi est vérifiée par des mesures pratiques, montrant que l'intensité reste constante dans une même branche, mais peut varier entre différentes branches dérivées.

Highlight: L'intensité du courant dépend du nombre de dipôles dans un circuit avec dérivations, contrairement aux circuits en série.
