Voici le résumé optimisé pour le référencement en français :

La diffraction des ondes est un phénomène physique fondamental qui se produit lorsqu'une onde rencontre un obstacle ou une ouverture. Ce chapitre explore les principes de base de la diffraction, ses caractéristiques et son importance dans divers domaines scientifiques. La compréhension de la diffraction est essentielle pour de nombreuses applications en physique et en ingénierie.

• La diffraction se produit avec des ondes mécaniques et électromagnétiques
• L'angle de diffraction dépend du rapport entre la longueur d'onde et la taille de l'ouverture
• Des formules spécifiques permettent de calculer l'angle de diffraction pour différentes géométries d'ouverture
• La diffraction a des applications importantes en optique, acoustique et télécommunications

25/01/2023

378

Chapitre
la diffraction d'une onde
I- Rannel
Une onde est mecanique si elle a besoin d'un milieu materiel pour
se propager, onde sonores, on

Voir

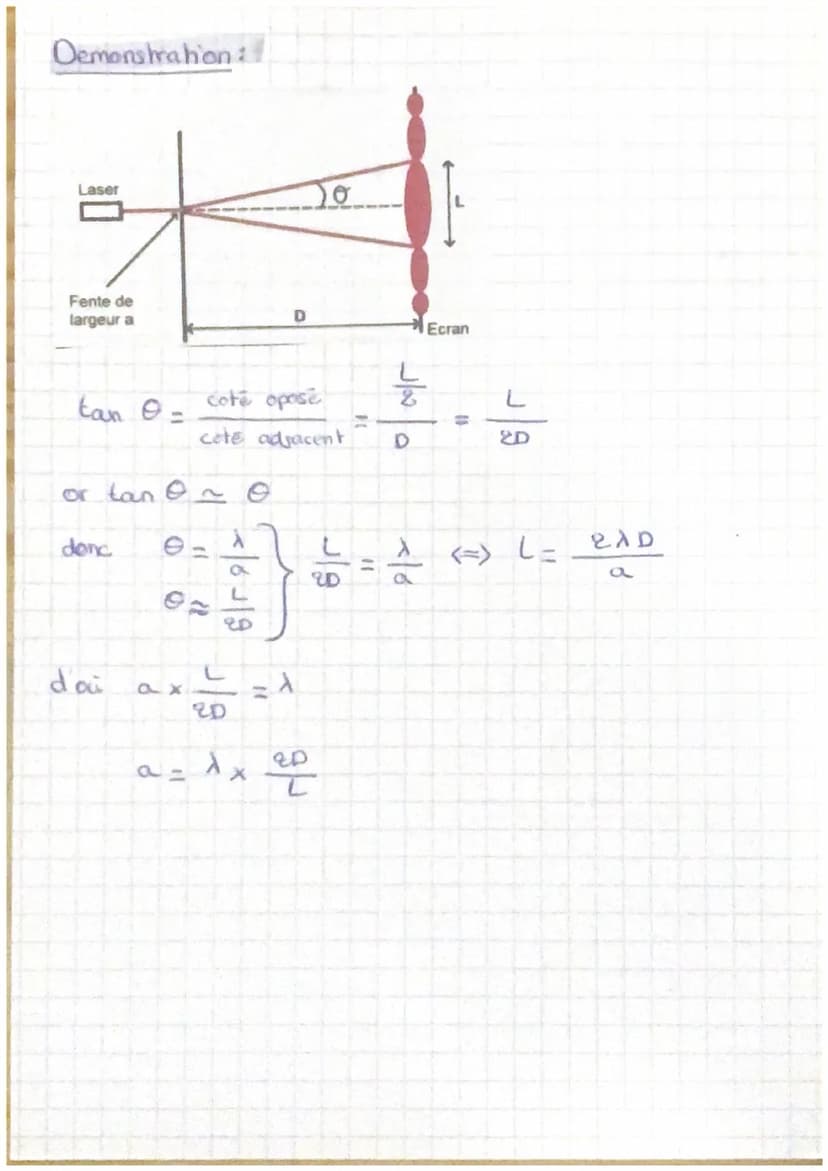

Démonstration expérimentale de la diffraction

Cette page présente une démonstration expérimentale de la diffraction, utilisant un laser et une fente étroite pour illustrer le phénomène.

Le dispositif expérimental comprend :

  • Un laser comme source de lumière cohérente
  • Une fente de largeur a
  • Un écran placé à une distance L de la fente

Example: Lorsque le faisceau laser passe à travers la fente étroite, on observe sur l'écran une figure de diffraction caractéristique, composée d'une tache centrale brillante entourée de franges d'intensité décroissante.

La démonstration utilise une approximation mathématique pour les petits angles :

tan θ ≈ θ (pour de petits angles en radians)

Cette approximation permet de simplifier les calculs et d'établir la relation entre l'angle de diffraction θ, la longueur d'onde λ, et la largeur de la fente a.

Highlight: Cette démonstration pratique permet de visualiser directement le phénomène de diffraction d'une onde et de vérifier expérimentalement les relations théoriques établies précédemment.

Definition: La figure de diffraction est le motif d'interférence observé sur l'écran, résultant de la diffraction de l'onde à travers l'ouverture.

La formule finale dérivée de cette démonstration est :

θ = λ / a

Cette relation simple mais puissante montre que l'angle de diffraction est inversement proportionnel à la largeur de la fente, ce qui explique pourquoi la diffraction est plus prononcée pour les petites ouvertures.

Vocabulary: La propagation des ondes est modifiée par la diffraction, ce qui a des implications importantes dans de nombreux domaines, de l'acoustique à l'optique.

Chapitre
la diffraction d'une onde
I- Rannel
Une onde est mecanique si elle a besoin d'un milieu materiel pour
se propager, onde sonores, on

Voir

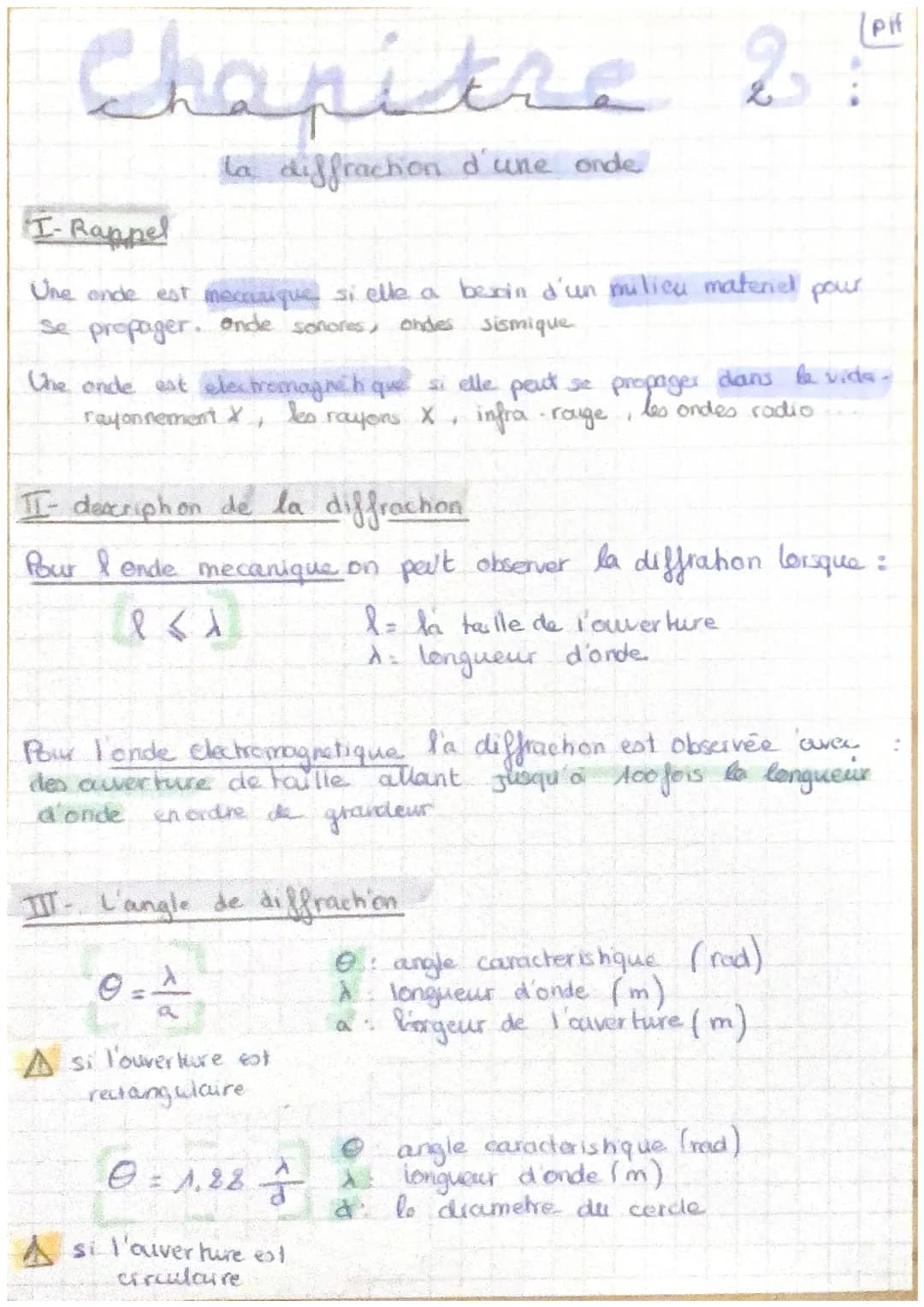

I. Rappel sur les types d'ondes

Ce chapitre commence par un rappel important sur les différents types d'ondes. On distingue deux catégories principales :

Les ondes mécaniques nécessitent un milieu matériel pour se propager.

Exemple: Les ondes sonores et les ondes sismiques sont des exemples d'ondes mécaniques.

Les ondes électromagnétiques peuvent se propager dans le vide.

Exemple: Les rayons X, l'infrarouge, les ondes radio et les rayons gamma sont des exemples d'ondes électromagnétiques.

Highlight: Cette distinction est cruciale pour comprendre les conditions dans lesquelles la diffraction peut se produire pour chaque type d'onde.

II. Description de la diffraction

La diffraction est observée lorsqu'une onde rencontre un obstacle ou une ouverture dont la taille est comparable à sa longueur d'onde.

Pour les ondes mécaniques, la diffraction est généralement observée quand la taille de l'ouverture est de l'ordre de grandeur de la longueur d'onde.

Highlight: Pour les ondes électromagnétiques, la diffraction peut être observée avec des ouvertures jusqu'à 100 fois plus grandes que la longueur d'onde.

III. L'angle de diffraction

L'angle de diffraction caractérise l'étalement de l'onde après son passage par l'ouverture. Il dépend de la géométrie de l'ouverture :

Pour une ouverture rectangulaire : θ = 1,22 λ/a Pour une ouverture circulaire : θ = 1,22 λ/D

Où : θ est l'angle caractéristique (en radians) λ est la longueur d'onde (en mètres) a est la largeur de l'ouverture rectangulaire (en mètres) D est le diamètre de l'ouverture circulaire (en mètres)

Vocabulary: L'angle caractéristique θ représente l'angle entre la direction centrale du faisceau diffracté et le premier minimum d'intensité.

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

15 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 12 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Découvre les Ondes Acoustiques et Électromagnétiques: Cours et Schémas PDF

user profile picture

m2p

@m2p91

·

1 Abonné

Suivre

Meilleur élève de la classe

Voici le résumé optimisé pour le référencement en français :

La diffraction des ondes est un phénomène physique fondamental qui se produit lorsqu'une onde rencontre un obstacle ou une ouverture. Ce chapitre explore les principes de base de la diffraction, ses caractéristiques et son importance dans divers domaines scientifiques. La compréhension de la diffraction est essentielle pour de nombreuses applications en physique et en ingénierie.

• La diffraction se produit avec des ondes mécaniques et électromagnétiques
• L'angle de diffraction dépend du rapport entre la longueur d'onde et la taille de l'ouverture
• Des formules spécifiques permettent de calculer l'angle de diffraction pour différentes géométries d'ouverture
• La diffraction a des applications importantes en optique, acoustique et télécommunications

25/01/2023

378



Tle



Physique/Chimie

13

Chapitre
la diffraction d'une onde
I- Rannel
Une onde est mecanique si elle a besoin d'un milieu materiel pour
se propager, onde sonores, on

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

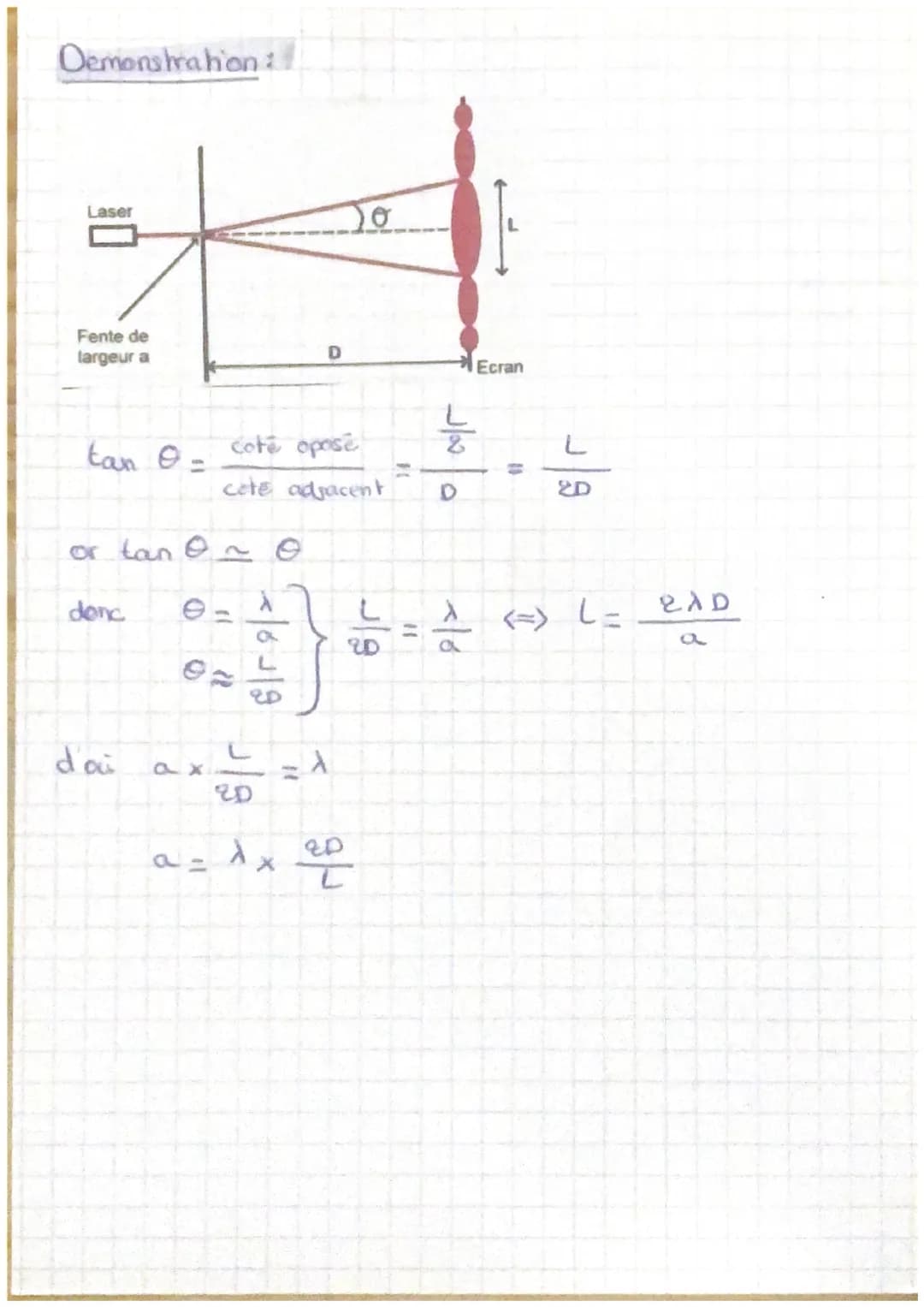

Démonstration expérimentale de la diffraction
