Les Cristaux : Structures Cubiques Simple et à Faces Centrées

Ce document explore les fondamentaux des structures cristallines, en se concentrant sur les systèmes cubiques. Il aborde deux types principaux : le cubique simple (CS) et le cubique à faces centrées (CFC).

Définition : Les cristaux sont des solides cristallins caractérisés par des formes géométriques bien définies. À l'échelle microscopique, ils sont composés d'entités chimiques (atomes, ions ou molécules) organisées de manière ordonnée et régulière en trois dimensions.

Le document présente les concepts clés suivants :

1. Multiplicité (z) : Elle représente le nombre d'entités par maille.
   • Pour le CS : z = 1 entité par maille
   • Pour le CFC : z = 4 entités par maille

Vocabulaire : La maille est le motif élémentaire symétrique du cristal qui se répète dans l'espace. La répétition périodique de la maille dans toutes les directions de l'espace forme un réseau cristallin.

2. Compacité (C) : Elle mesure l'occupation du volume de la maille par les entités.
   • C'est un nombre sans dimension compris entre 0 et 1.
   • Pour le CS : C = (1 × 4πr³) / (3a³)
   • Pour le CFC : C = (4 × 4πr³) / (3a³)

Exemple : Dans la structure cubique simple (CS), le paramètre de maille a est égal à 2R, où R est le rayon de l'atome.

3. Paramètre de maille (a) : Il représente la longueur de l'arête du cube.

Highlight : La compacité est calculée en utilisant la formule C = (Z × Vatome) / Vmaille, où Vatome = (4/3)πr³ et Vmaille = a³.

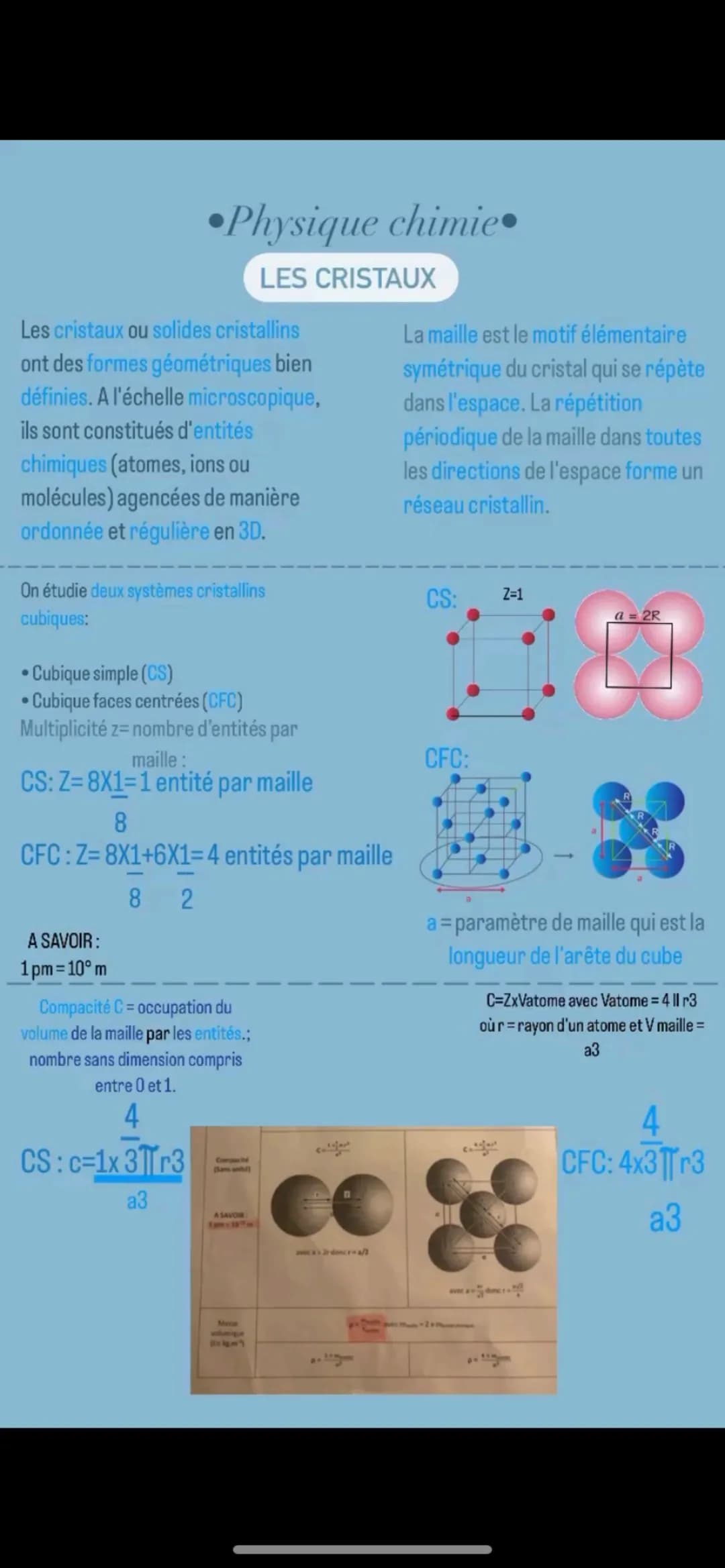

Le document fournit également des illustrations des structures CS et CFC, montrant clairement la disposition des atomes dans chaque type de maille.

Vocabulaire : 1 pm = 10⁻¹² m, une unité couramment utilisée pour mesurer les dimensions atomiques.

Cette ressource est particulièrement utile pour les étudiants en physique-chimie et ceux qui étudient les 7 systèmes cristallins et leurs propriétés. Elle offre une base solide pour comprendre la structure cristalline et ses caractéristiques fondamentales.
