Lois des tensions et introduction à la résistance

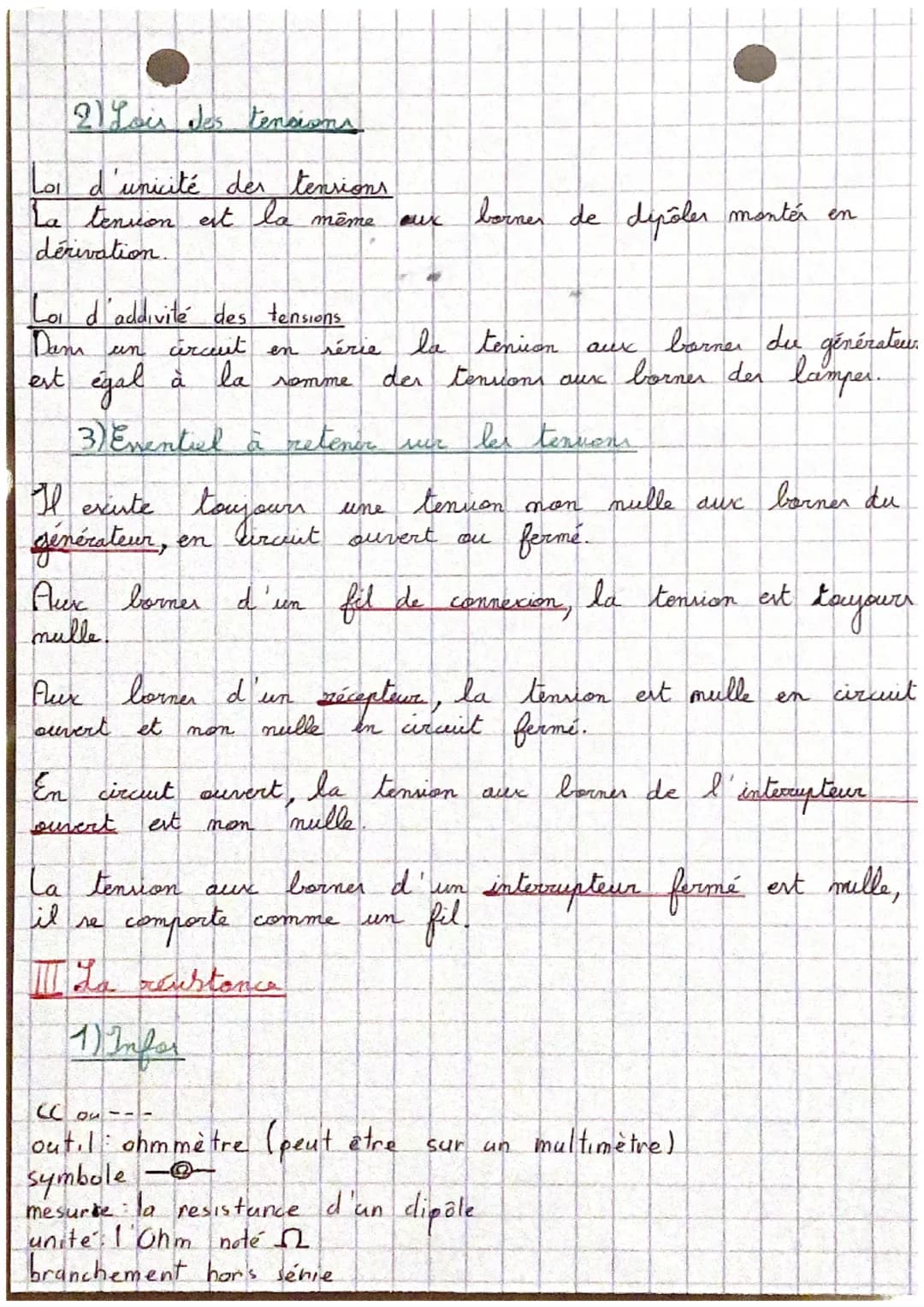

Cette page approfondit les lois des tensions et introduit le concept de résistance électrique. Les lois des tensions sont expliquées :

1. Loi d'unicité des tensions : La tension est la même aux bornes de dipôles montés en dérivation.
2. Loi d'additivité des tensions : Dans un circuit en série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des autres composants.

Example: Aux bornes d'un fil de connexion ou d'un interrupteur fermé, la tension est nulle.

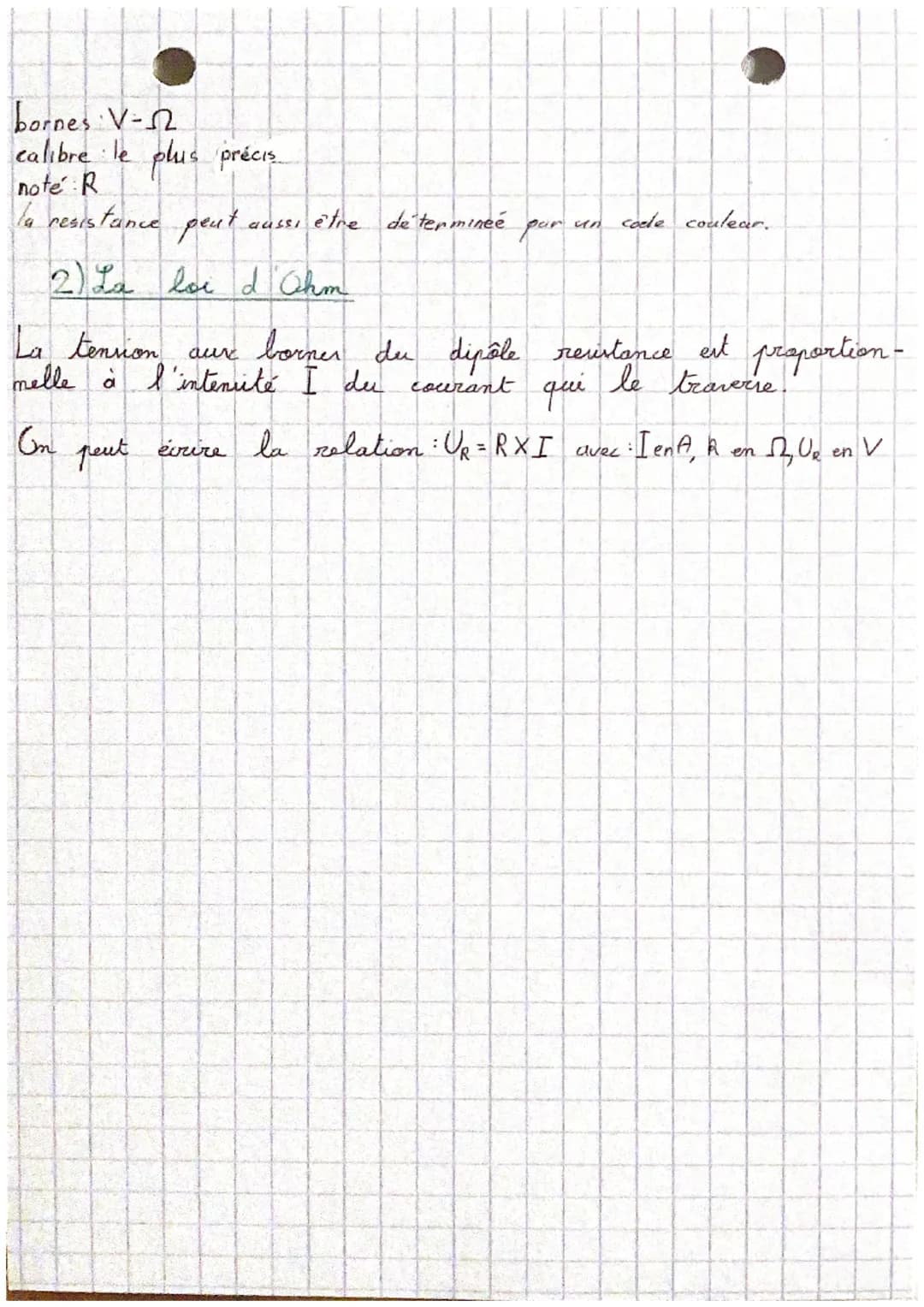

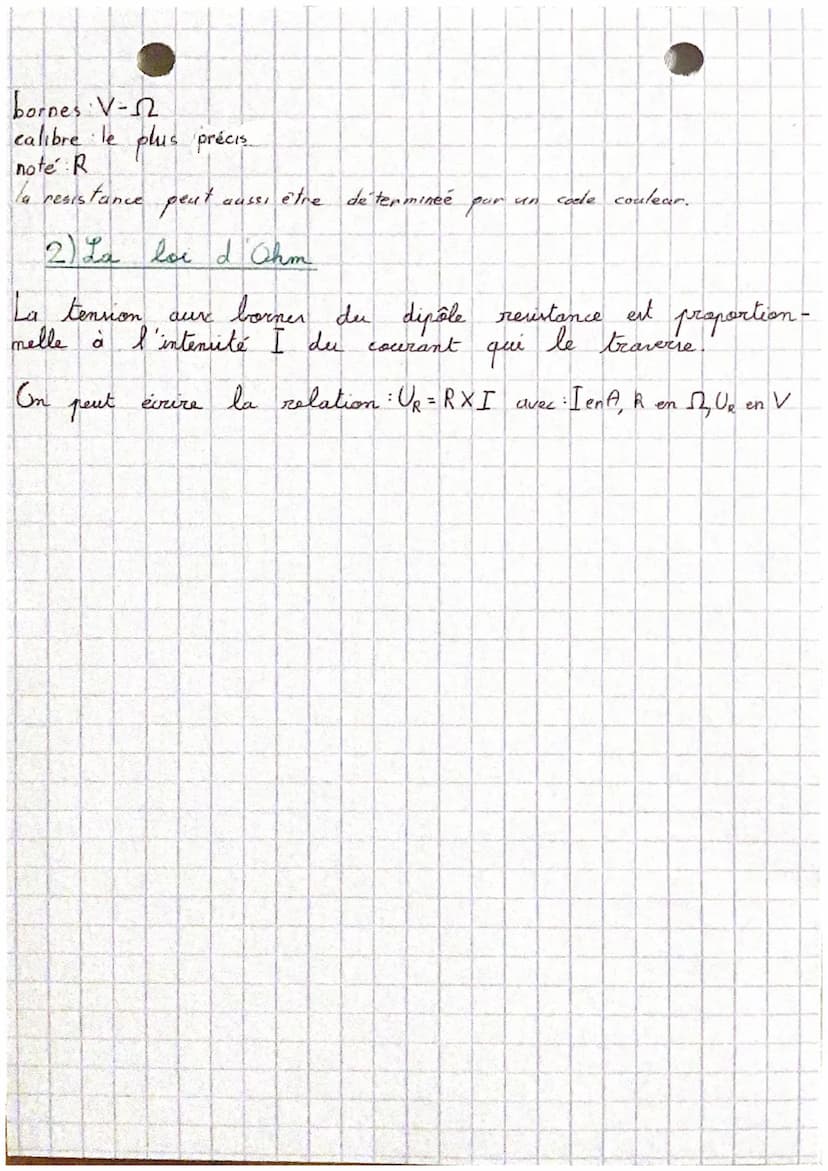

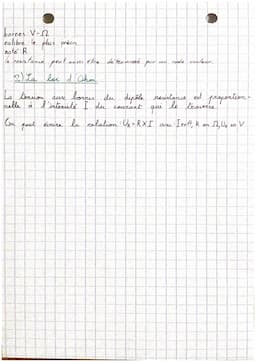

La résistance électrique est introduite, avec la présentation de l'ohmmètre comme outil de mesure.

Highlight: En circuit ouvert, la tension aux bornes d'un générateur est non nulle, tandis qu'aux bornes d'un récepteur, elle est nulle.

Symboles et lois électriques de base

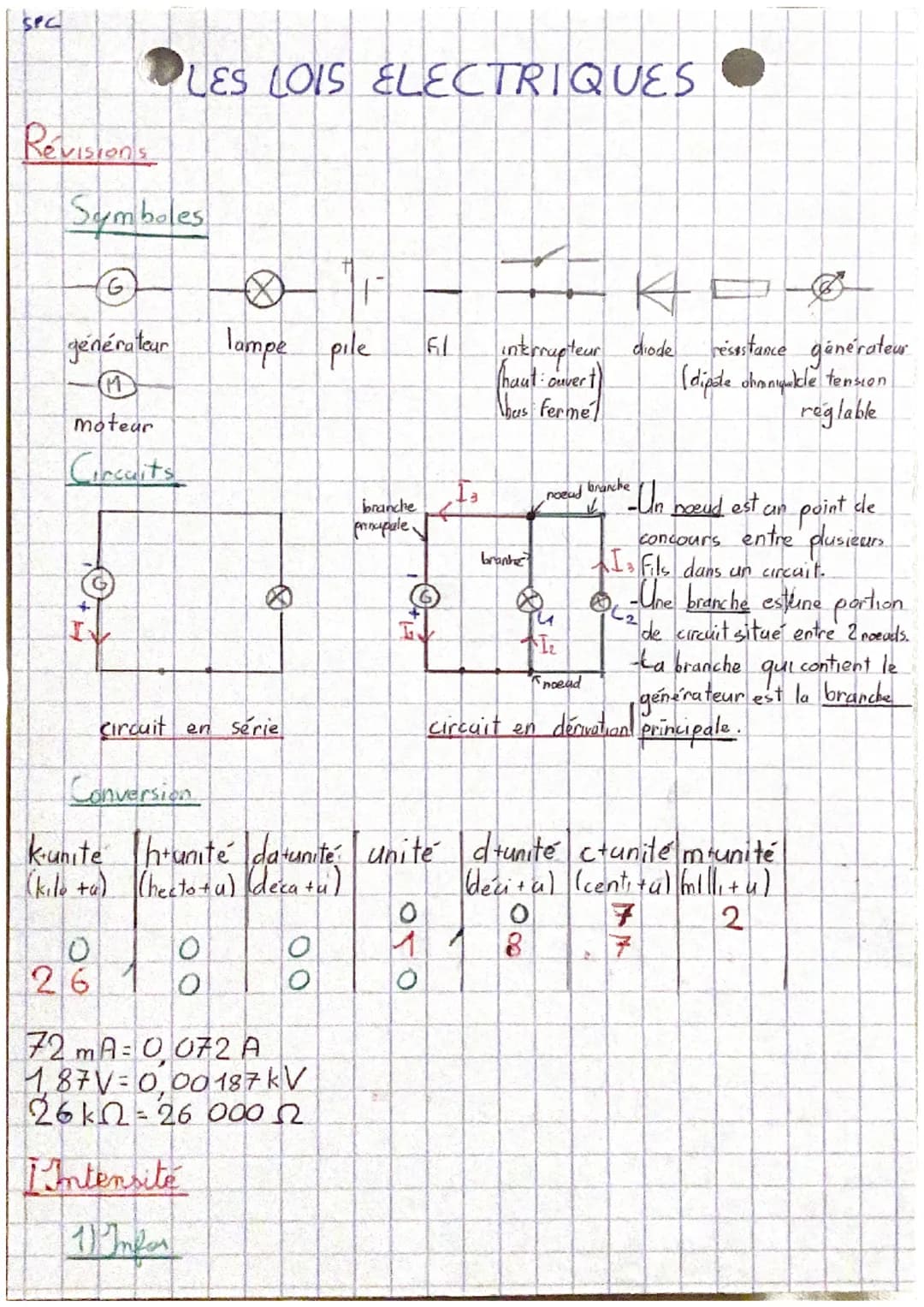

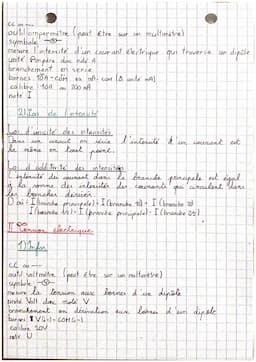

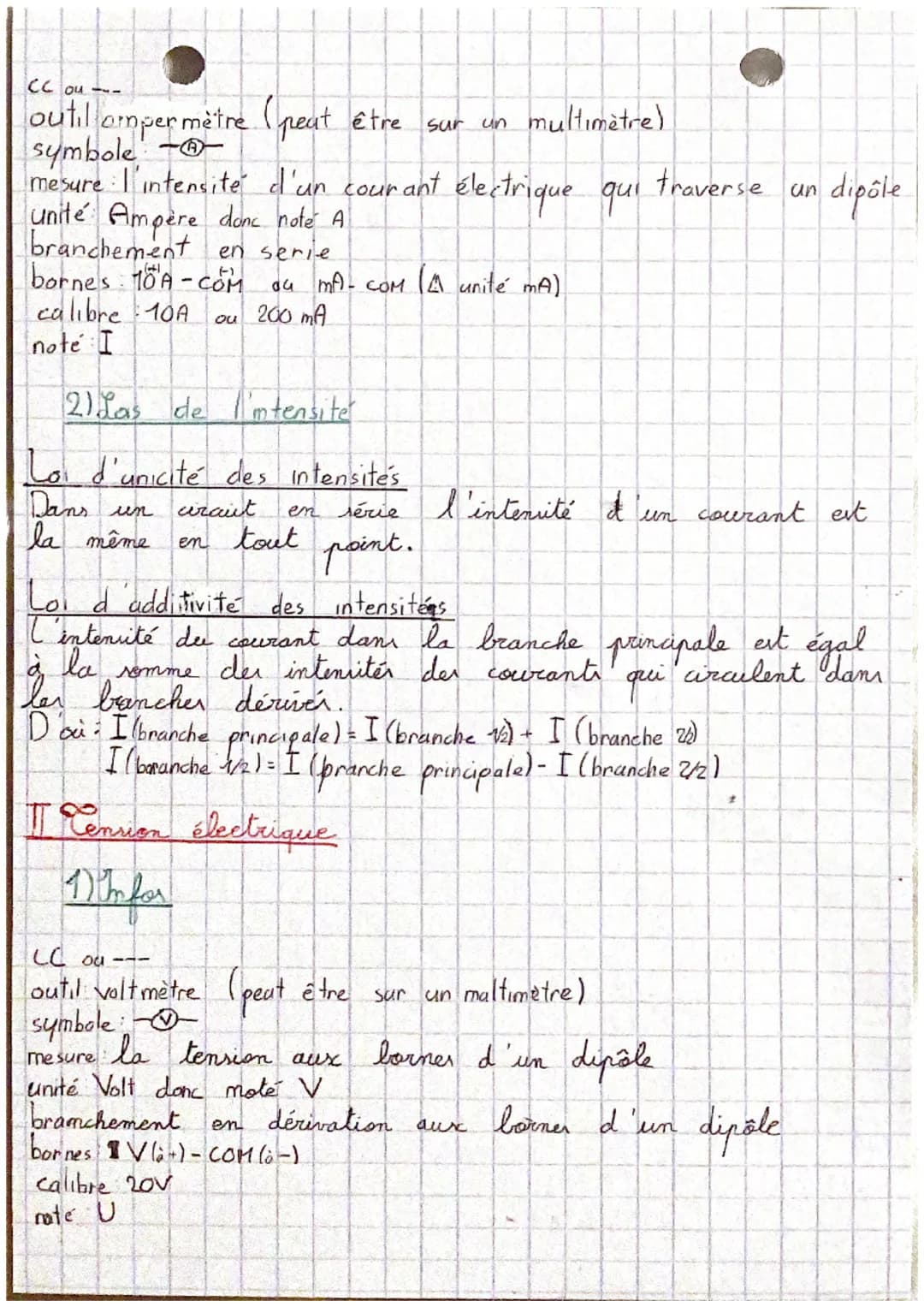

Cette page présente les symboles électriques fondamentaux et introduit les lois de base des circuits. Les symboles incluent le générateur, le moteur, la lampe, la pile et l'interrupteur. Les circuits en série et en dérivation sont également abordés.

Vocabulaire: Un nœud est un point de concours entre plusieurs fils dans un circuit. Une branche est une portion de circuit située entre deux nœuds.

Highlight: La branche qui contient le générateur est appelée la branche principale.

Les unités de mesure électriques sont également présentées, avec les préfixes courants comme kilo, milli, etc. Cette introduction pose les bases essentielles pour comprendre les circuits électriques.
