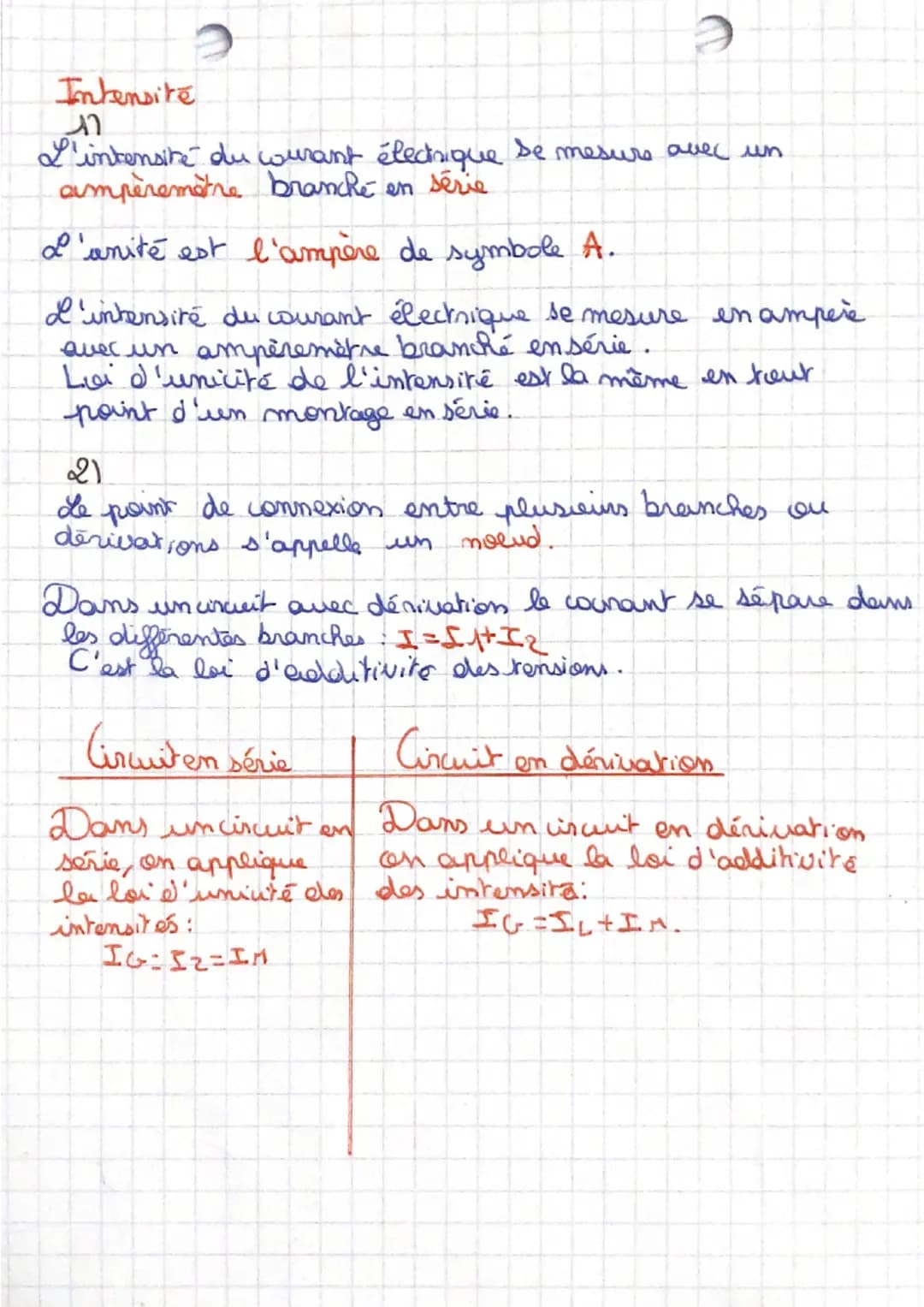

Intensité Électrique

L'intensité du courant électrique est une mesure fondamentale en électricité, exprimée en ampères (A). Elle décrit le flux d'électrons dans un circuit et obéit à des lois spécifiques selon la configuration du circuit.

Définition: L'intensité du courant électrique représente la quantité d'électricité qui traverse une section de conducteur par unité de temps.

Vocabulaire: Un ampèremètre est l'instrument utilisé pour mesurer l'intensité du courant avec un ampèremètre. Il doit être branché en série dans le circuit.

La loi d'unicité de l'intensité s'applique dans les circuits en série. Cette loi stipule que l'intensité du courant est identique en tout point d'un circuit en série.

Exemple: Dans un circuit en série avec une lampe et un moteur, IG = IL = IM, où IG est l'intensité du générateur, IL celle de la lampe, et IM celle du moteur.

Pour les circuits en dérivation, on applique la loi d'additivité des intensités. Cette loi énonce que l'intensité du courant principal est égale à la somme des intensités dans chaque branche du circuit.

Exemple: Dans un circuit en dérivation avec deux branches, IG = I₁ + I₂, où IG est l'intensité du courant principal et I₁, I₂ sont les intensités dans chaque branche.

Highlight: La compréhension de ces lois est cruciale pour calculer l'intensité du courant dans un circuit en série ou en dérivation, ainsi que pour analyser la loi de l'intensité dans un circuit en parallèle.

Vocabulaire: Un nœud est le point de connexion entre plusieurs branches ou dérivations dans un circuit.

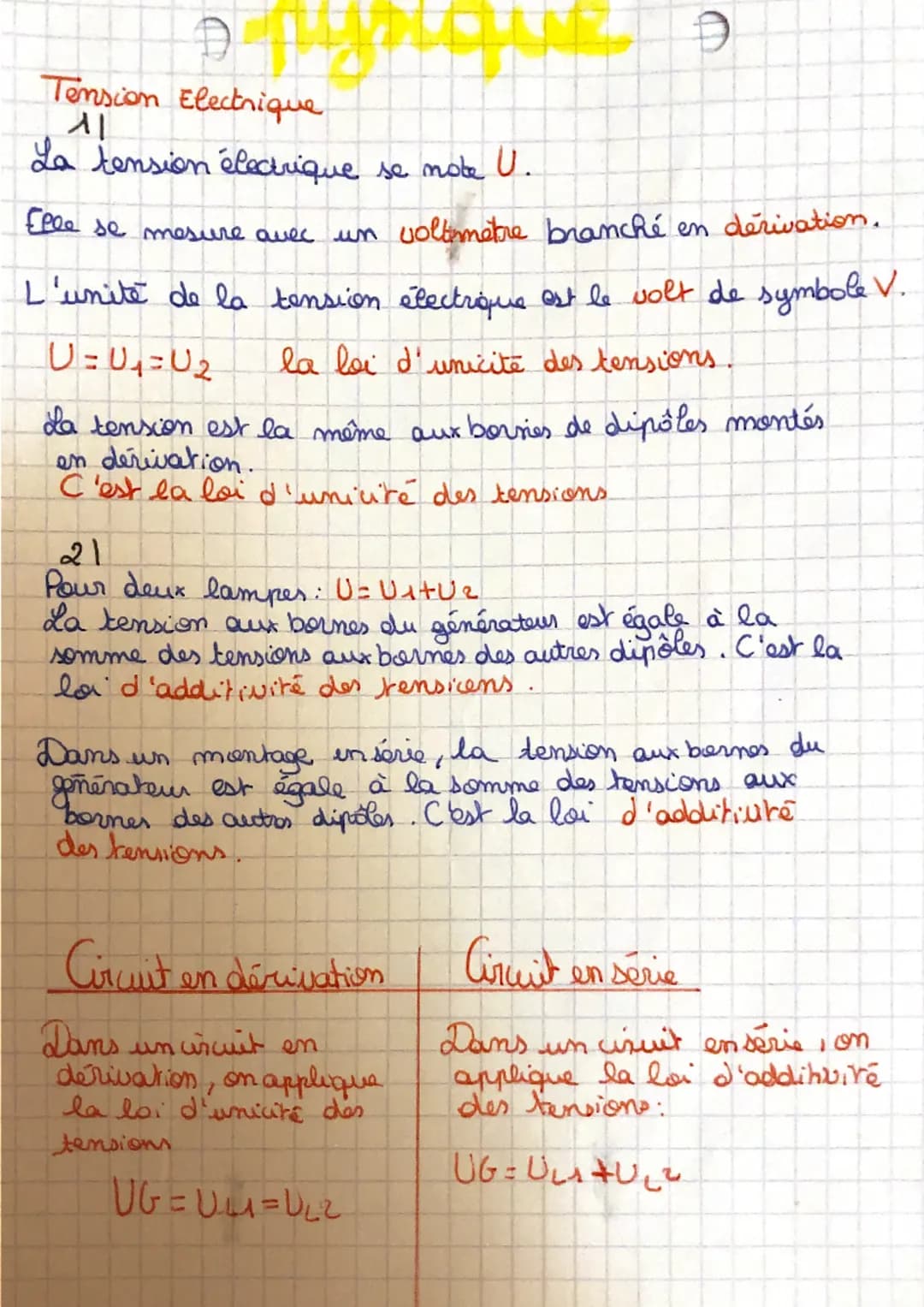

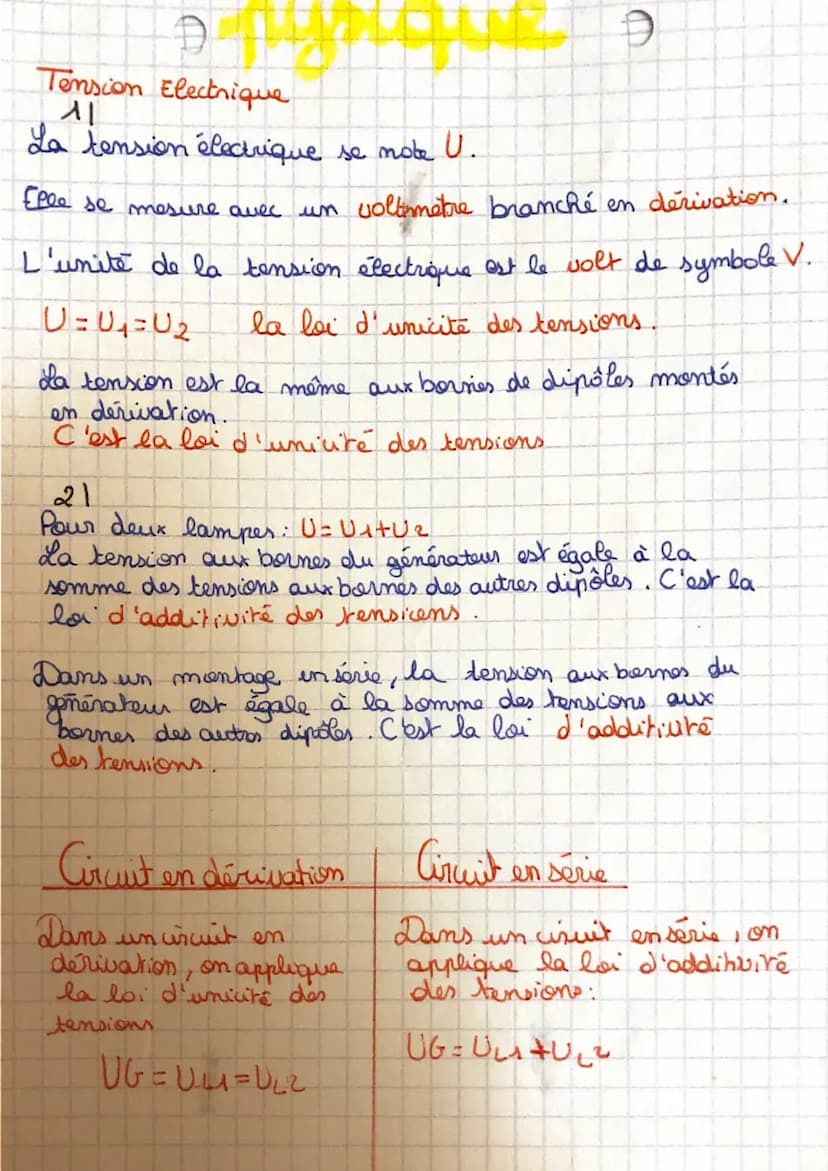

Tension Électrique

La tension électrique est un concept fondamental en électricité, mesuré en volts (V). Elle joue un rôle crucial dans les circuits électriques, qu'ils soient en série ou en dérivation.

Définition: La tension électrique, notée U, est la différence de potentiel électrique entre deux points d'un circuit.

Vocabulaire: Un voltmètre est l'instrument utilisé pour mesurer la tension électrique. Il doit être branché en dérivation dans le circuit.

La loi d'unicité des tensions s'applique dans les circuits en dérivation. Cette loi stipule que la tension est identique aux bornes de tous les dipôles montés en dérivation.

Exemple: Dans un circuit en dérivation avec deux lampes, U = U₁ = U₂, où U est la tension totale et U₁, U₂ sont les tensions aux bornes de chaque lampe.

Pour les circuits en série, on applique la loi d'additivité des tensions. Cette loi énonce que la tension aux bornes du générateur est égale à la somme des tensions aux bornes des autres dipôles du circuit.

Exemple: Dans un circuit en série avec deux lampes, UG = U₁ + U₂, où UG est la tension du générateur et U₁, U₂ sont les tensions aux bornes de chaque lampe.

Highlight: La compréhension de ces lois est essentielle pour calculer la tension dans un circuit en série ou en dérivation, ainsi que pour déterminer le sens de la tension dans un circuit.
