Ampèremètre et Circuits Électriques

Ce chapitre explore les concepts fondamentaux de l'intensité du courant électrique et des différents types de circuits, essentiels pour les étudiants en cours électricité 4ème.

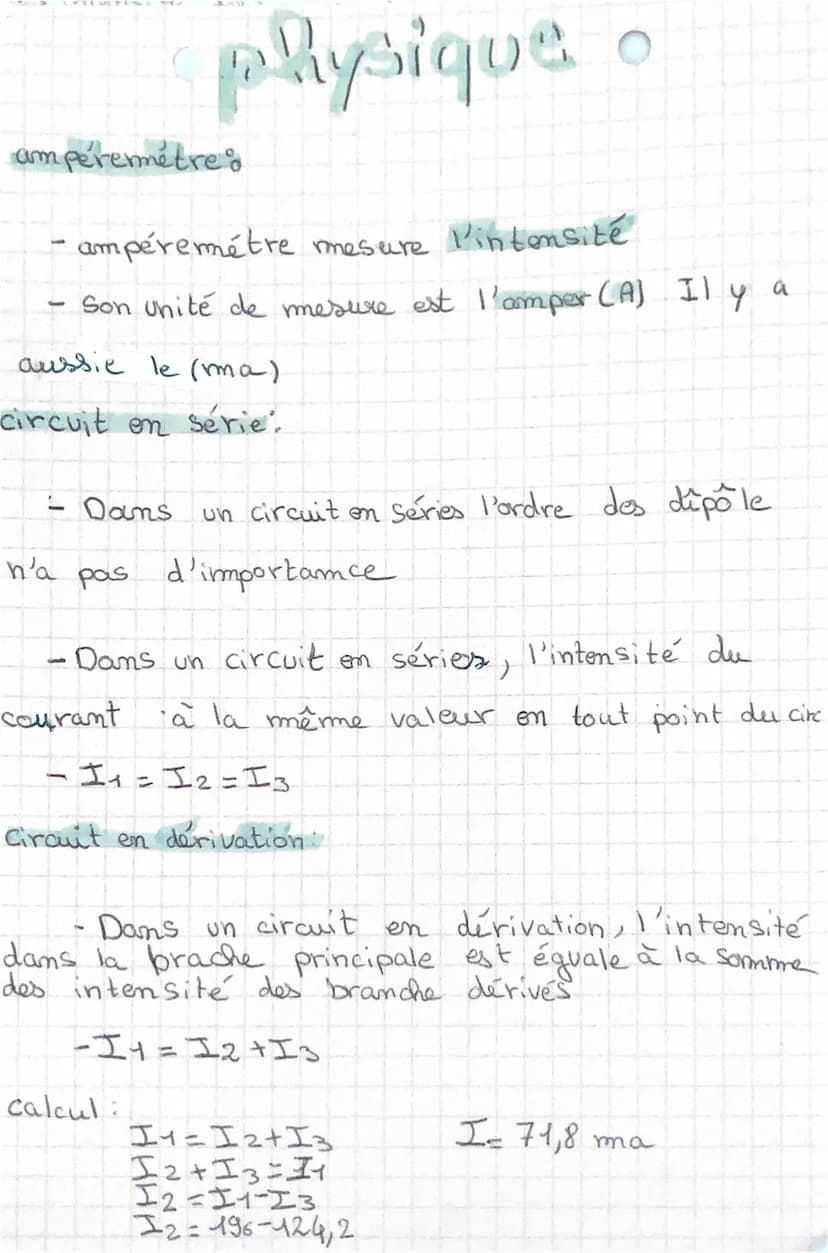

L'ampèremètre est l'instrument de mesure clé pour quantifier l'intensité du courant électrique.

Vocabulary: L'ampèremètre mesure l'intensité du courant électrique. Son unité de mesure principale est l'ampère (A), avec le milliampère (mA) comme sous-unité couramment utilisée.

Le chapitre aborde ensuite les caractéristiques des circuits en série et en dérivation.

Dans un circuit en série :

Highlight: L'ordre des dipôles n'a pas d'importance dans un circuit en série.

Definition: L'intensité du courant est constante en tout point du circuit. Mathématiquement, cela s'exprime par I₁ = I₂ = I₃.

Pour les circuits en dérivation :

Definition: L'intensité dans la branche principale est égale à la somme des intensités des branches dérivées. Cela se traduit par la formule I₁ = I₂ + I₃.

Le chapitre se termine par un exemple de calcul pratique pour un circuit en dérivation :

Example: Calcul de l'intensité dans un circuit en dérivation : I₁ = I₂ + I₃ 12 = 196 - 124,2 I = 71,8 mA

Cette section fournit aux étudiants les bases nécessaires pour comprendre et résoudre des problèmes liés aux circuits en série et en dérivation, compétences essentielles pour maîtriser les exercices corrigés d'électricité en 4ème.
