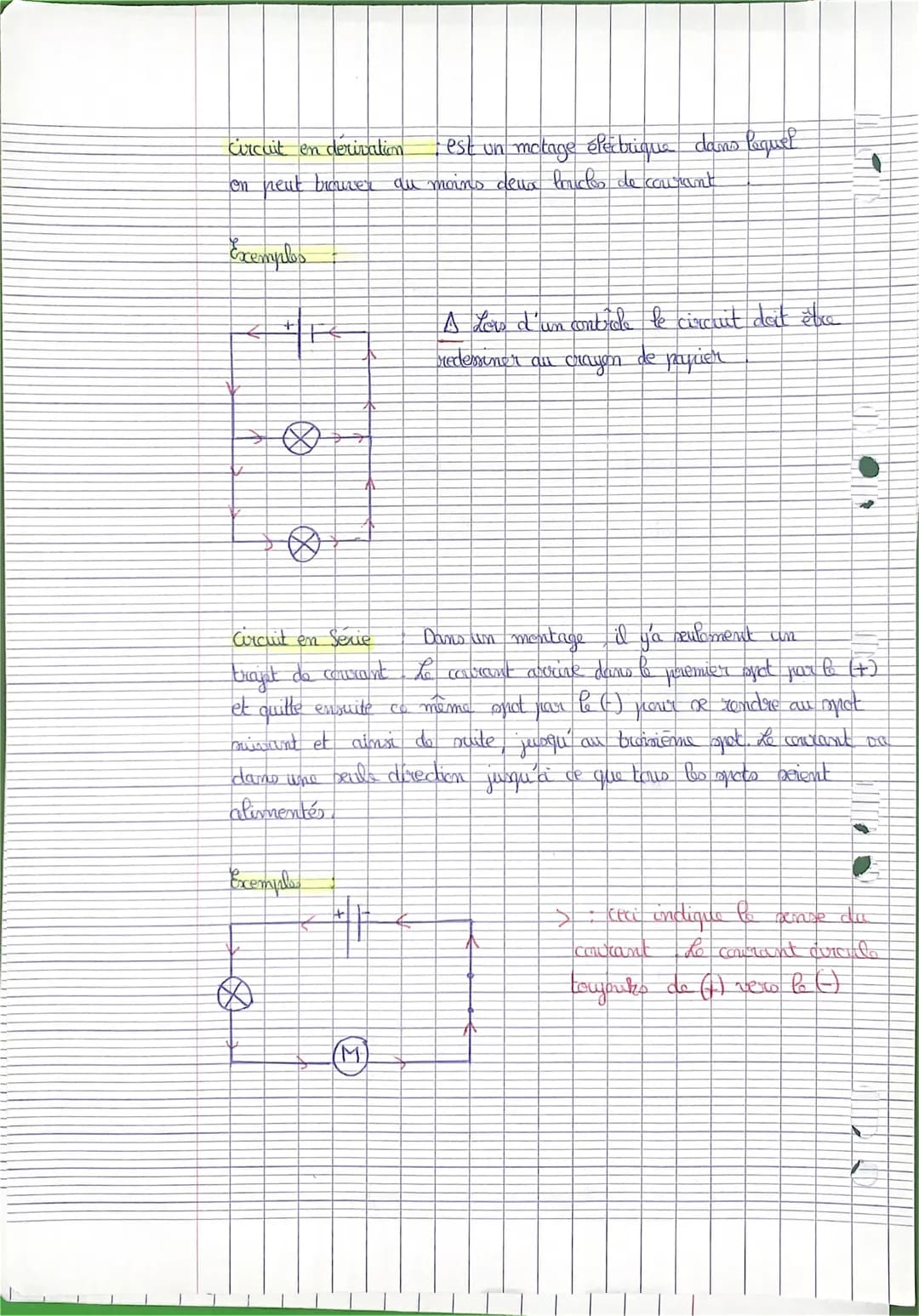

Circuits en série et en dérivation
Cette page explique les différences entre un circuit en dérivation et un circuit en série, deux configurations fondamentales en électricité.
Un circuit en dérivation est défini comme un montage électrique comportant au moins deux boucles de courant distinctes.
Definition: Circuit en dérivation - Montage électrique dans lequel le courant peut emprunter plusieurs chemins parallèles pour alimenter différents composants.
Le circuit en série, quant à lui, ne comporte qu'un seul trajet pour le courant électrique.
Example: Dans un circuit en série avec trois spots, le courant part de la borne positive de la pile, traverse successivement les trois spots, puis retourne à la borne négative de la pile.
Highlight: Lors d'un contrôle, il est recommandé de dessiner le circuit au crayon de papier pour pouvoir effectuer des corrections si nécessaire.
La page souligne également que dans un circuit, le courant circule toujours de la borne positive vers la borne négative du générateur.
Ces notions sont cruciales pour comprendre le fonctionnement des circuits électriques et sont fréquemment utilisées dans les exercices corrigés de circuit en série et en dérivation au niveau collège.
2
of 2

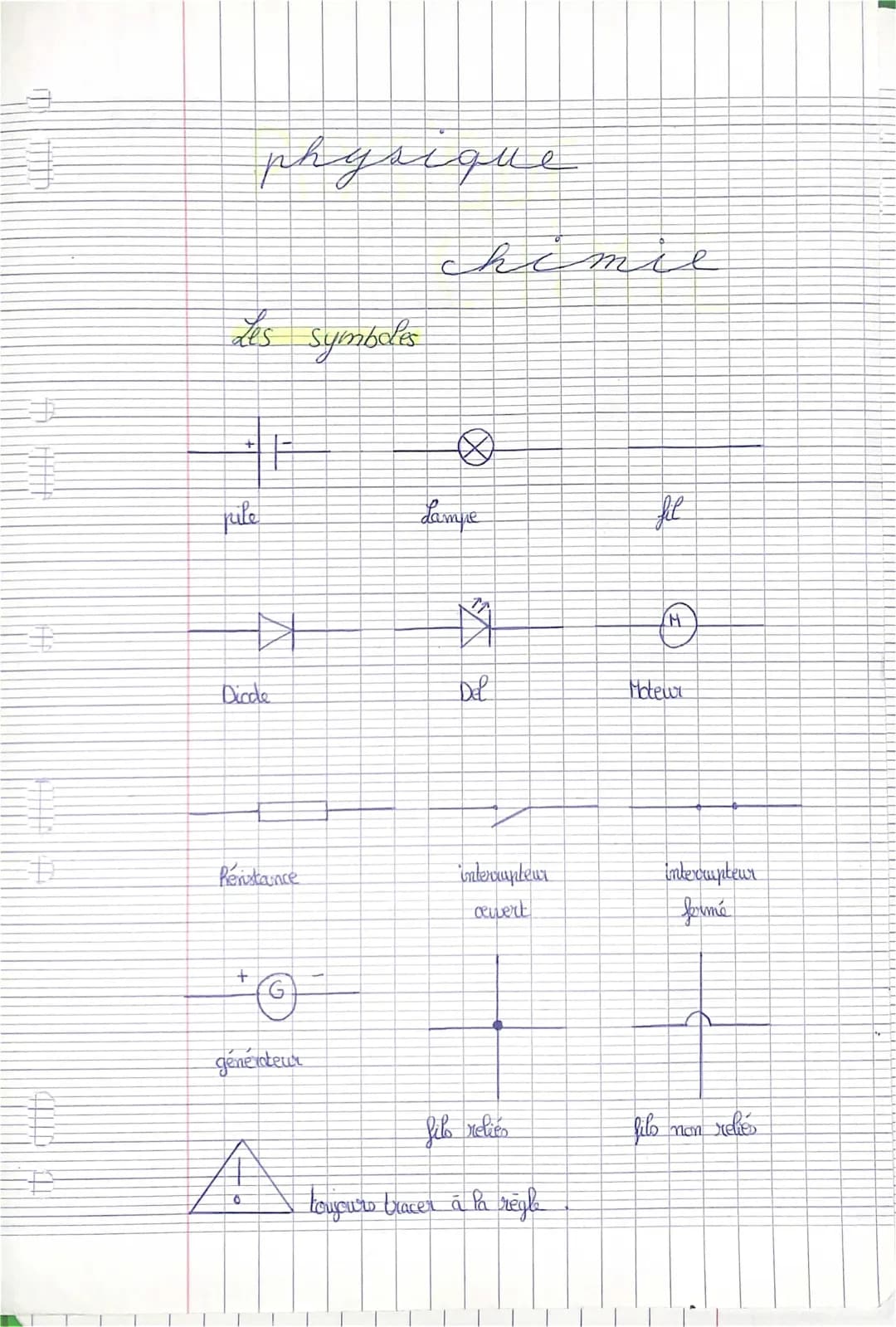

Symboles normalisés en physique-chimie
Cette page présente les principaux symboles physique chimie utilisés pour représenter les composants d'un circuit électrique. On y trouve notamment les symboles pour la pile, la diode, la résistance, la lampe, la DEL (diode électroluminescente), l'interrupteur et le moteur.
Highlight: Il est important de toujours tracer ces symboles à la règle pour obtenir un schéma précis et lisible.
Le symbole fil de connexion est représenté par un simple trait. La page indique également comment représenter des fils reliés et non reliés dans un schéma.
Vocabulary: DEL - Diode électroluminescente, un composant électronique qui émet de la lumière lorsqu'il est traversé par un courant électrique.
Ces symboles normalisés sont essentiels pour réaliser des schémas de circuits en série et en dérivation clairs et compréhensibles par tous.
