lorena
@lorena_avrmdmdxpivqr
Tu t'es déjà demandé pourquoi quand une ampoule grille à la maison, les autres continuent de marcher ? C'est grâce aux circuits en dérivation ! Cette super technique permet de brancher plusieurs appareils électriques de façon indépendante.
Accès à tous les documents
Améliore tes notes
Rejoins des millions d'étudiants
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

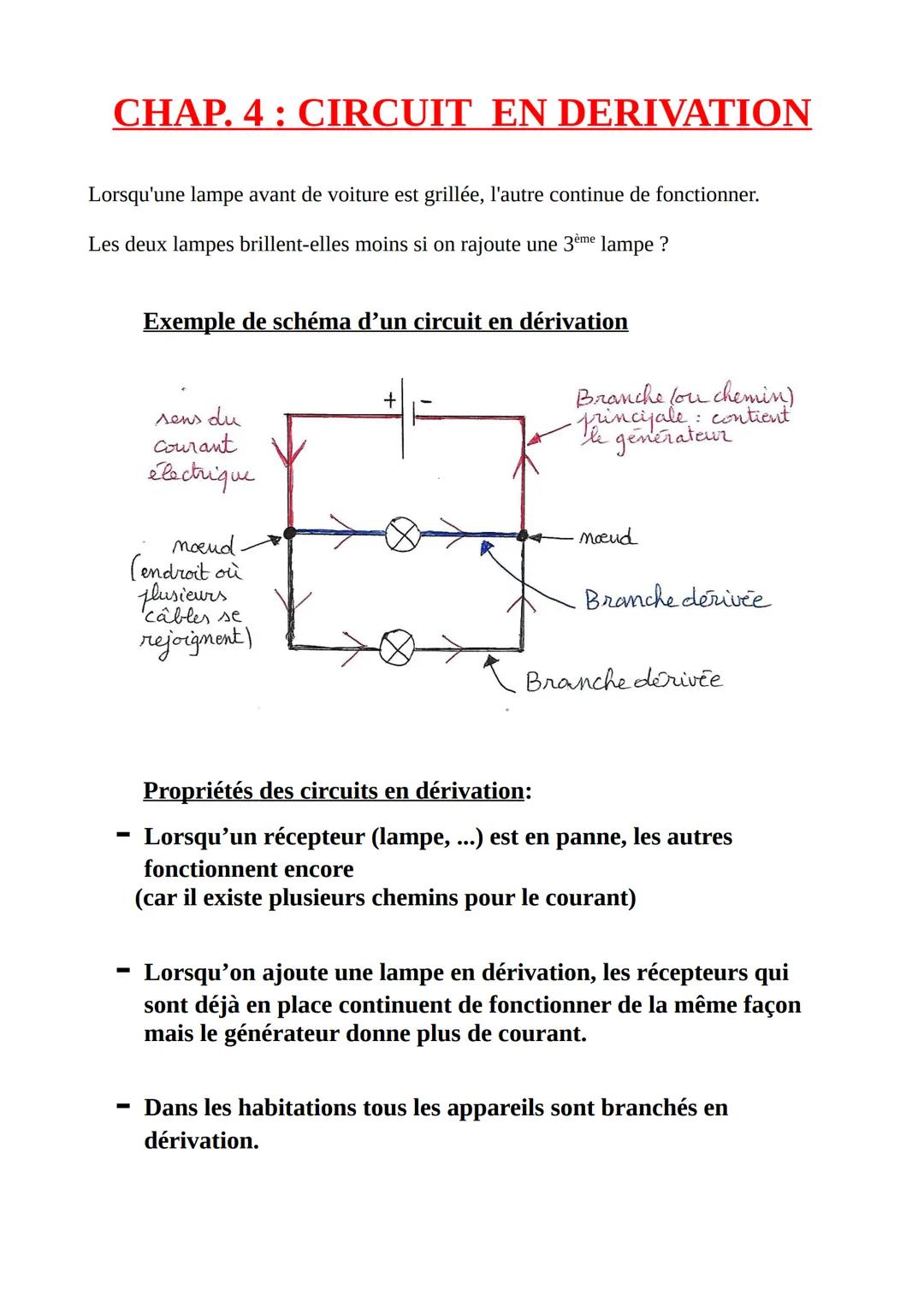

Imagine que tu branches plusieurs lampes sur le même générateur, mais cette fois chacune a son propre "chemin" pour recevoir le courant. C'est exactement le principe du circuit en dérivation !
Dans ce type de circuit, tu as une branche principale qui contient le générateur, et plusieurs branches dérivées où sont connectés tes appareils. Les endroits où les câbles se rejoignent s'appellent des nœuds.
Le gros avantage ? Si une lampe grille, les autres continuent de fonctionner normalement ! Le courant peut toujours passer par les autres chemins. D'ailleurs, tous les appareils de ta maison sont branchés en dérivation - heureusement, sinon dès qu'une ampoule lâcherait, tout s'éteindrait !
💡 Astuce pratique : Contrairement aux circuits en série, ajouter une nouvelle lampe en dérivation ne diminue pas la brillance des autres !
Accès à tous les documents
Améliore tes notes
Rejoins des millions d'étudiants
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

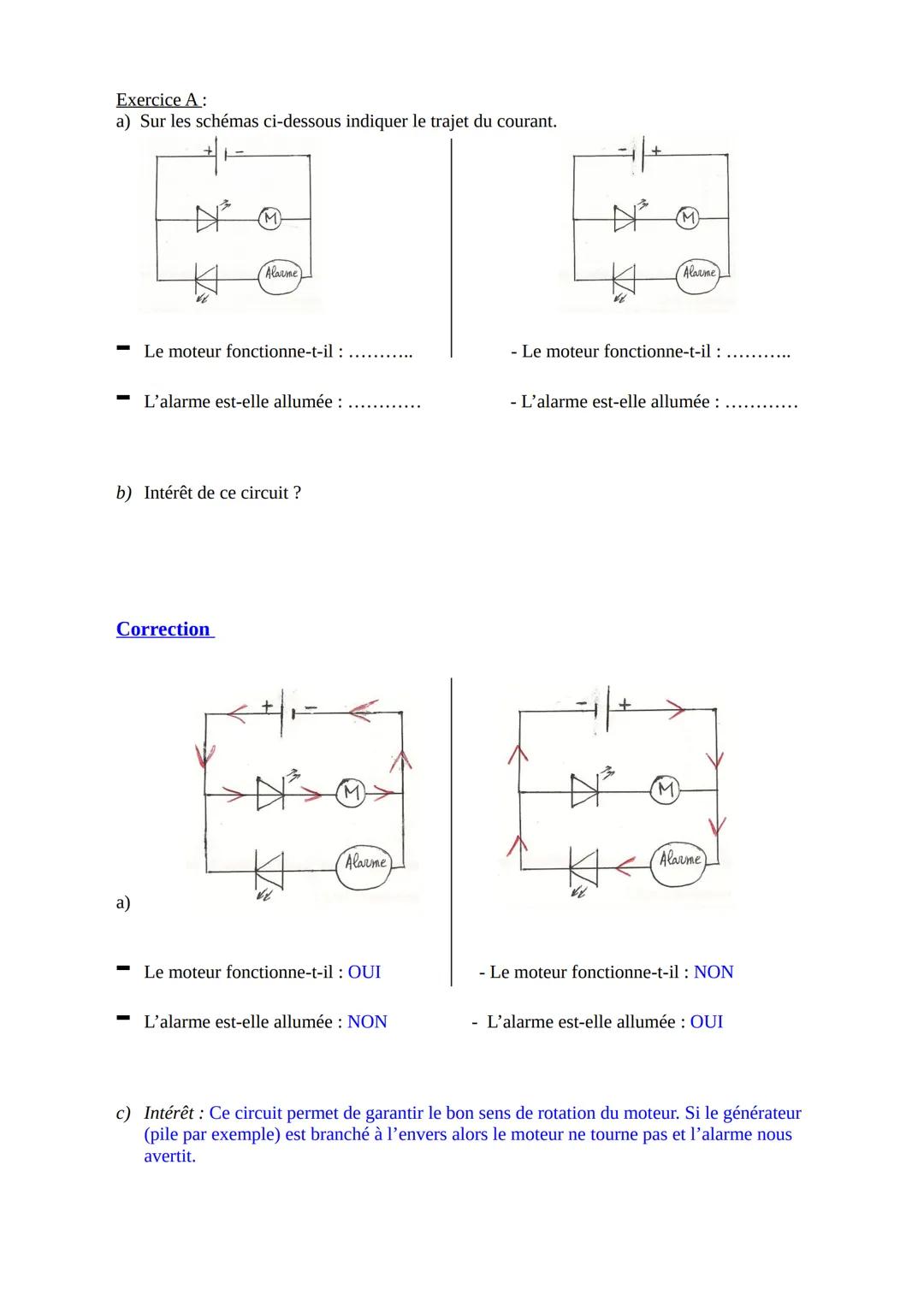

Prenons un exemple concret avec un moteur et une alarme branchés en dérivation. Selon le sens de branchement du générateur, soit le moteur tourne (sens correct), soit l'alarme se déclenche (sens incorrect).
Ce système intelligent permet de contrôler le sens de rotation du moteur. Si tu branches la pile à l'envers par erreur, le moteur ne démarre pas mais l'alarme t'avertit du problème !

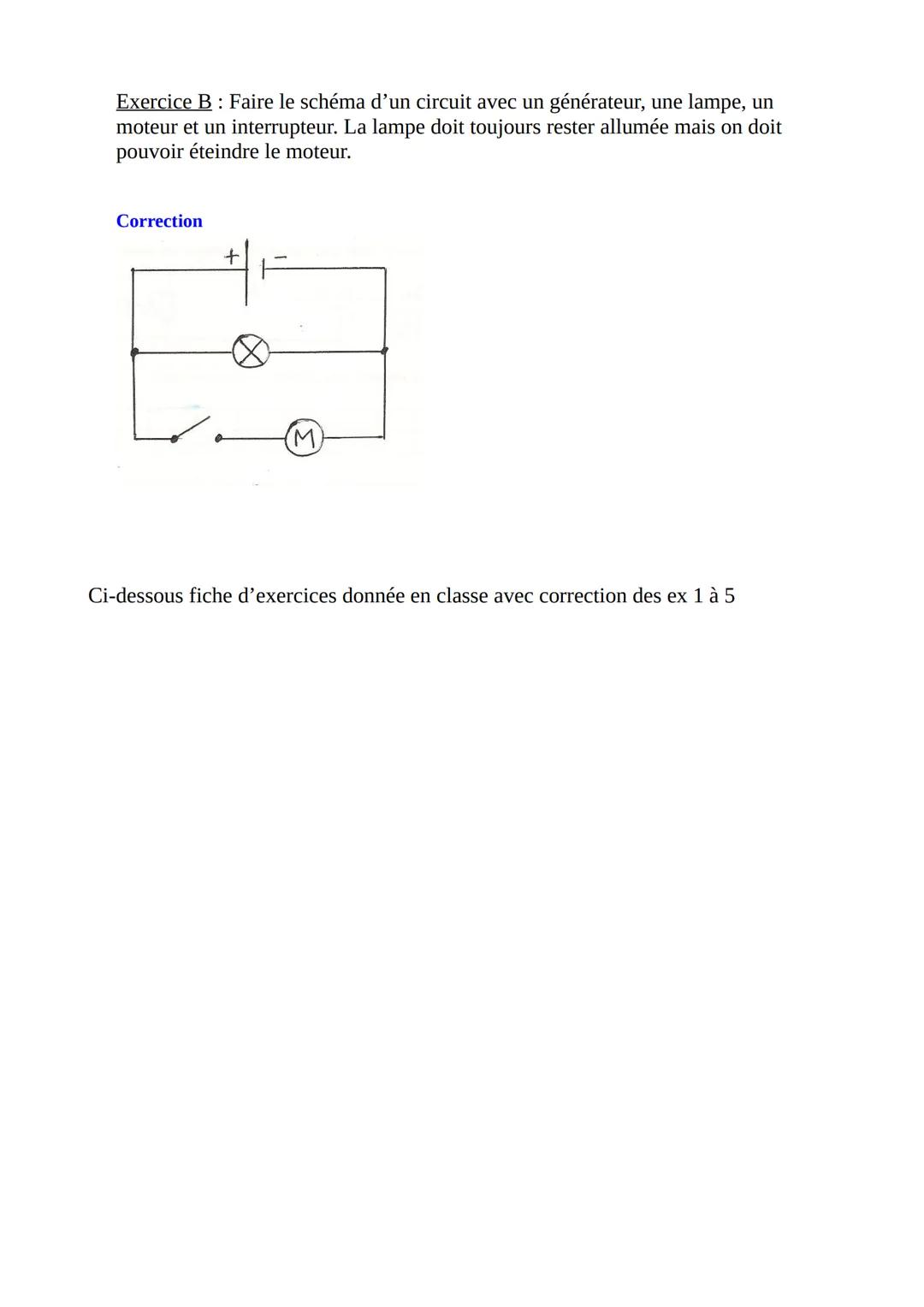

Pour schématiser un circuit où une lampe reste toujours allumée mais où on peut éteindre le moteur, il suffit de placer l'interrupteur uniquement sur la branche du moteur. La lampe, elle, reste directement connectée au générateur.
⚡ À retenir : Dans un circuit en dérivation, chaque branche peut fonctionner indépendamment des autres !
Accès à tous les documents
Améliore tes notes
Rejoins des millions d'étudiants
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.
La différence entre les circuits en série et les circuits en dérivation devient évidente quand on compare leur comportement. Dans un montage en série, si tu dévisse une lampe, toutes les autres s'éteignent - le courant ne peut plus circuler !
En revanche, avec un montage en dérivation, dévisser une lampe ne gêne pas les autres. Chaque appareil a son propre chemin vers le générateur.
Les diodes ajoutent une complexité intéressante : elles ne laissent passer le courant que dans un sens. Dans un circuit en dérivation avec diodes, certaines lampes peuvent s'allumer ou s'éteindre selon l'orientation du générateur.
🔧 Conseil pratique : Pour identifier le type de circuit, demande-toi : "Si je retire un élément, que se passe-t-il pour les autres ?"
Accès à tous les documents
Améliore tes notes
Rejoins des millions d'étudiants
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

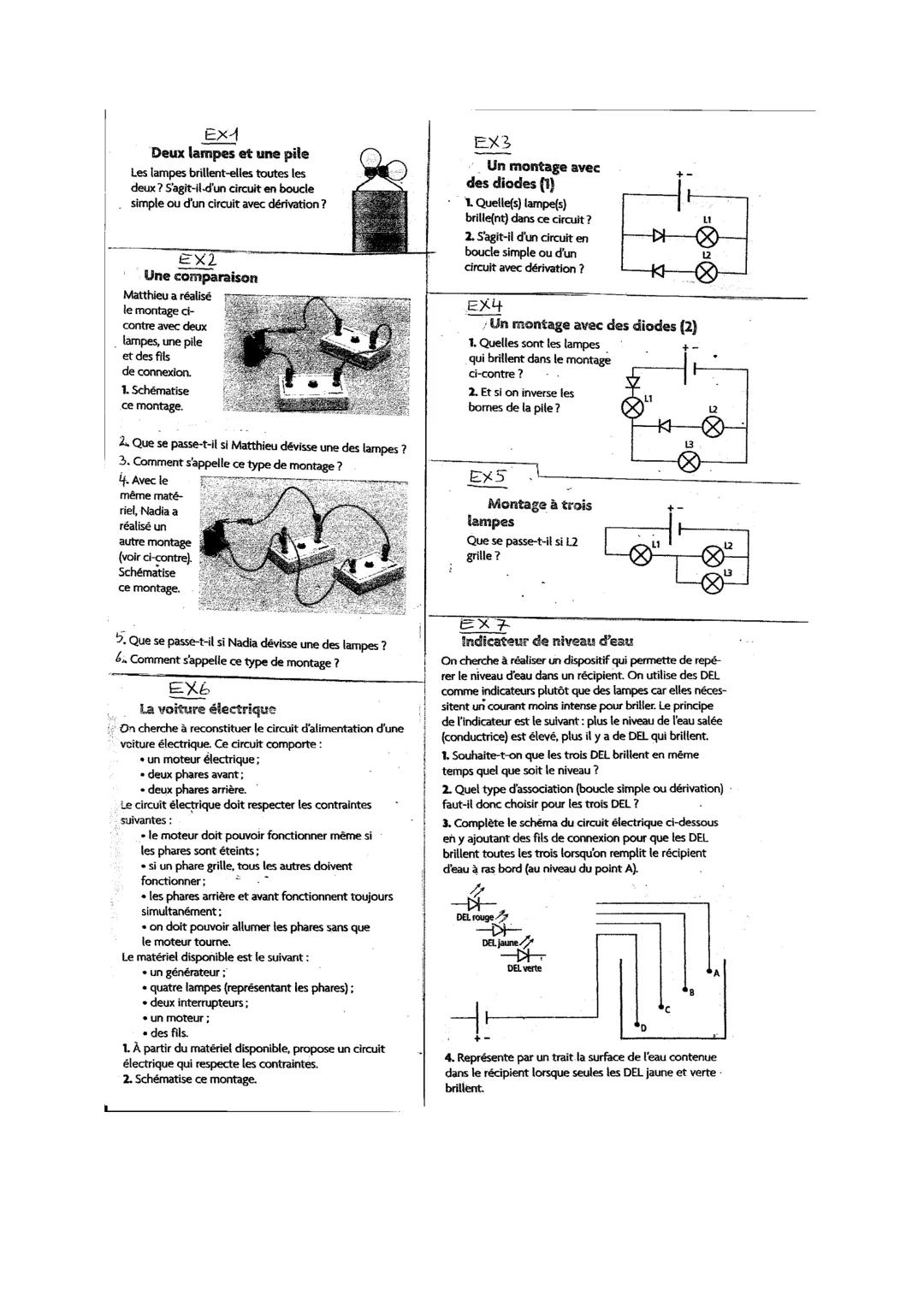

Le circuit d'une voiture électrique est un parfait exemple de dérivation complexe. Le moteur, les phares avant et arrière doivent pouvoir fonctionner indépendamment grâce à des interrupteurs bien placés.
L'indicateur de niveau d'eau utilise aussi ce principe : plus l'eau salée monte, plus elle ferme de circuits, et plus de DEL s'allument. Chaque DEL est sur sa propre branche dérivée.
Ces applications montrent pourquoi les circuits en dérivation sont partout dans notre quotidien. Ils offrent la flexibilité et la sécurité nécessaires pour nos appareils électriques.
🚗 Exemple concret : Dans une vraie voiture, si un phare grille, l'autre continue d'éclairer - c'est vital pour ta sécurité !
Accès à tous les documents
Améliore tes notes
Rejoins des millions d'étudiants
En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

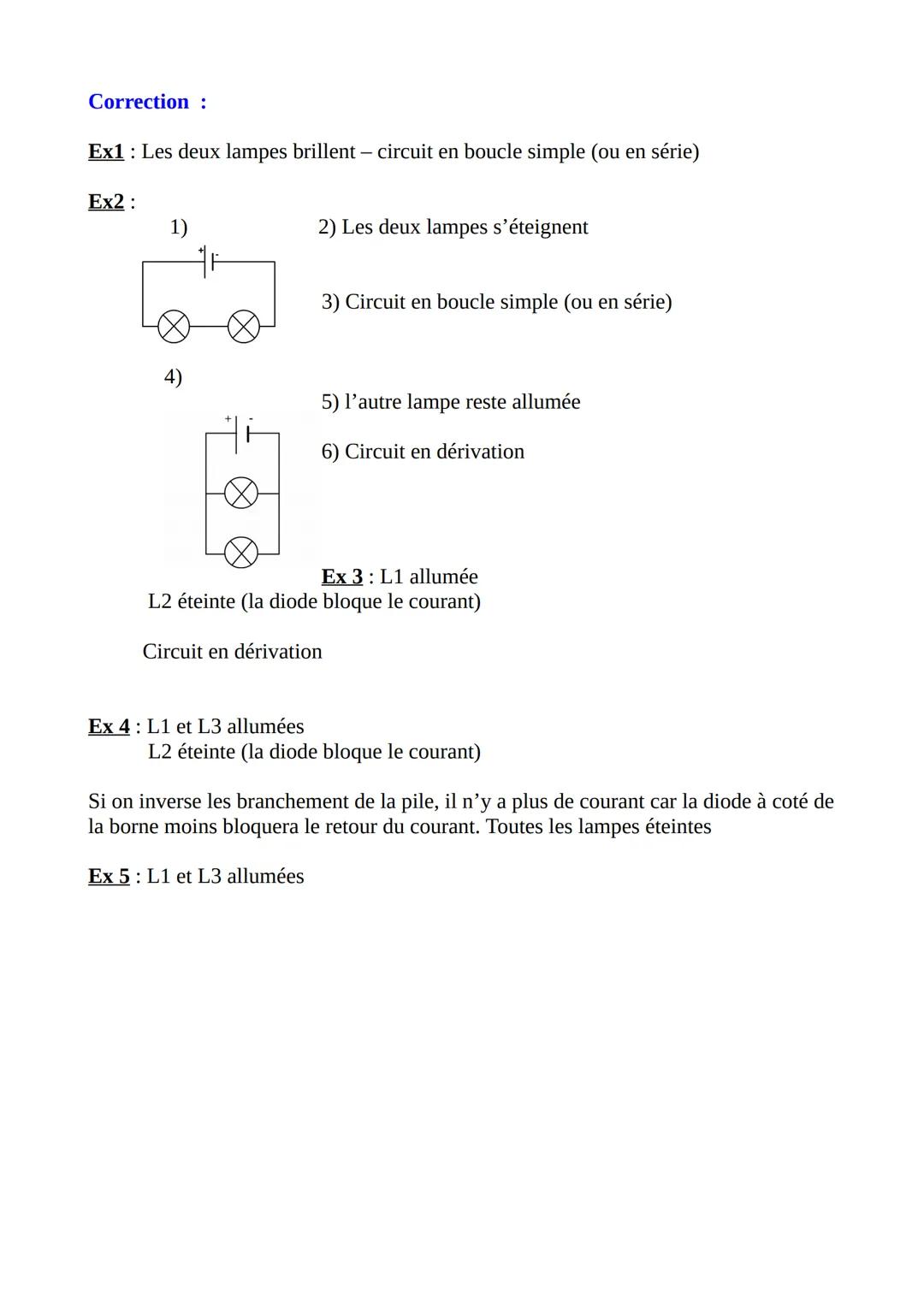

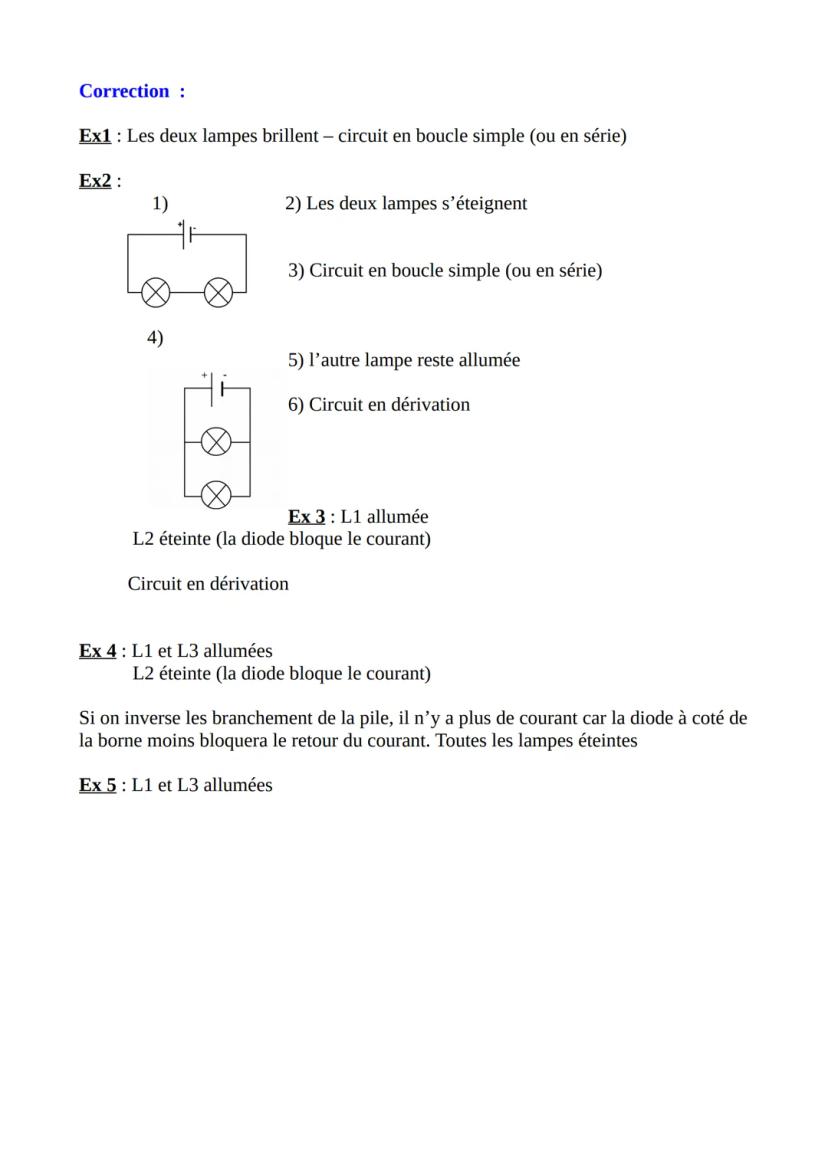

Les corrections confirment les règles importantes : dans un circuit en série, tout s'éteint si un élément lâche. Dans un circuit en dérivation, les autres éléments continuent de fonctionner.
Avec les diodes, seules les lampes dans le bon sens du courant s'allument. Si tu inverses la pile, le comportement change complètement selon l'emplacement des diodes.
Ces exercices t'aident à identifier rapidement le type de circuit et à prédire son comportement. C'est exactement ce qu'on te demandera en contrôle !
✅ Méthode gagnante : Pour chaque exercice, trace mentalement le chemin du courant - ça t'évite bien des erreurs !
