Comment mesurer l'intensité du courant électrique
Ce guide détaille les étapes pour mesurer l'intensité du courant avec un ampèremètre et explique les principes fondamentaux des circuits en série et en dérivation pour les élèves de 4ème.

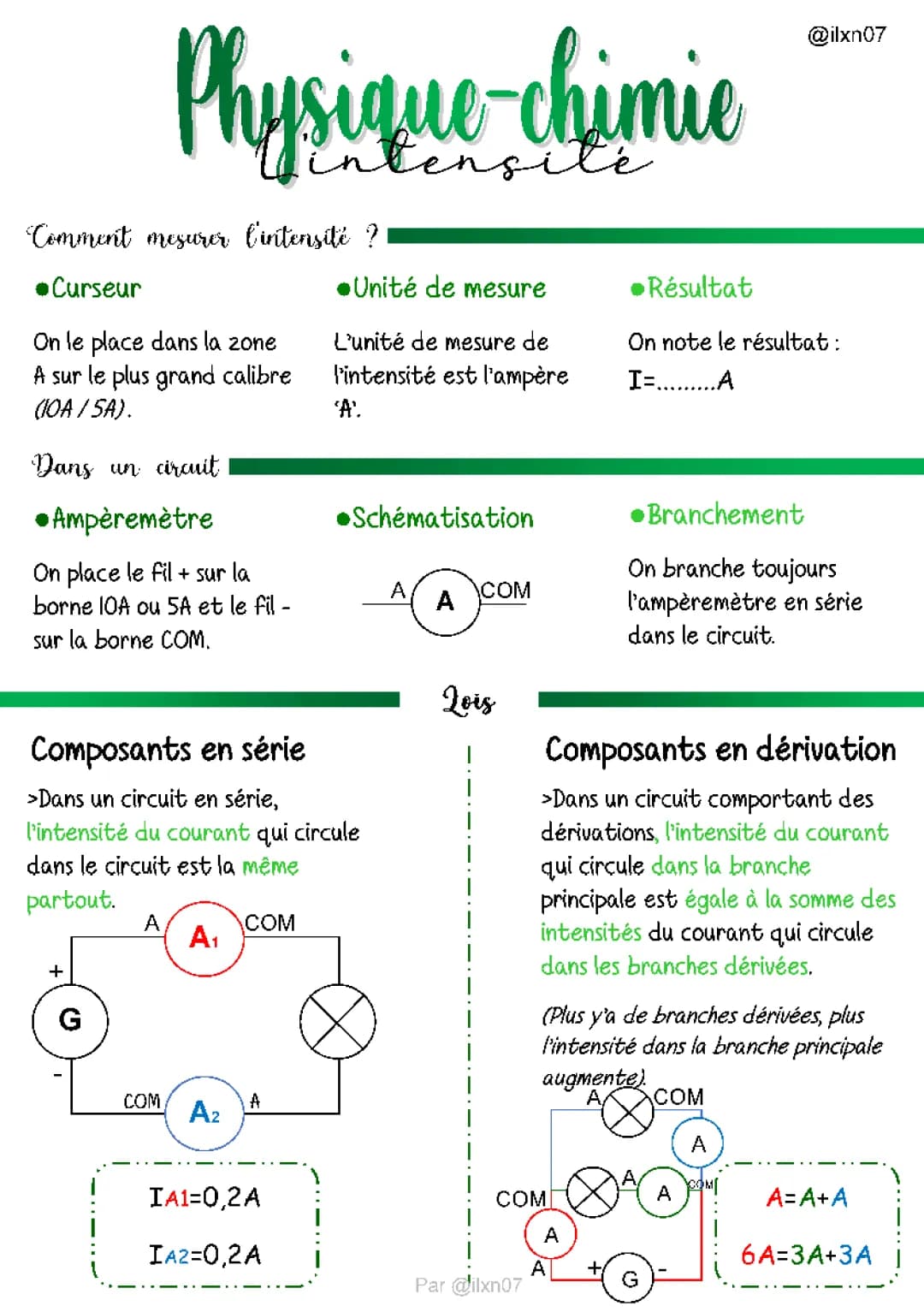

Utilisation de l'ampèremètre
Pour mesurer l'intensité du courant, on utilise un ampèremètre. Voici comment procéder :
- Placez le curseur dans la zone A sur le plus grand calibre (10A/5A).
- Connectez le fil positif sur la borne 10A ou 5A et le fil négatif sur la borne COM.
- Branchez toujours l'ampèremètre en série dans le circuit.
Highlight: L'ampèremètre doit toujours être branché en série dans le circuit pour mesurer correctement l'intensité.
Circuits en série
Dans un circuit en série, l'intensité du courant est identique en tout point du circuit.
Definition: Un circuit en série est un circuit où tous les composants sont connectés les uns à la suite des autres, formant un seul chemin pour le courant.
Example: Si IA1 = 0,2A, alors IA2 sera également égal à 0,2A dans un circuit en série.
Circuits en dérivation
Pour les circuits comportant des dérivations, la loi d'additivité des intensités s'applique.
Definition: La loi d'additivité des intensités stipule que l'intensité du courant dans la branche principale est égale à la somme des intensités dans les branches dérivées.
Example: Dans un circuit en dérivation avec 2 lampes, si chaque lampe a une intensité de 3A, l'intensité dans la branche principale sera de 6A.
Unité de mesure et notation
L'unité de mesure de l'intensité est l'ampère, symbolisé par 'A'.
Vocabulary: Ampère (A) - l'unité de mesure de l'intensité du courant.
Lors de la mesure, on note le résultat sous la forme : I = ......... A
Highlight: Plus il y a de branches dérivées dans un circuit, plus l'intensité dans la branche principale augmente.
Ce cours intensité du courant électrique 4ème PDF fournit les bases essentielles pour comprendre et mesurer l'intensité du courant, un concept crucial pour les futurs exercices corrigés sur l'intensité du courant électrique en 4ème.
