Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Voir

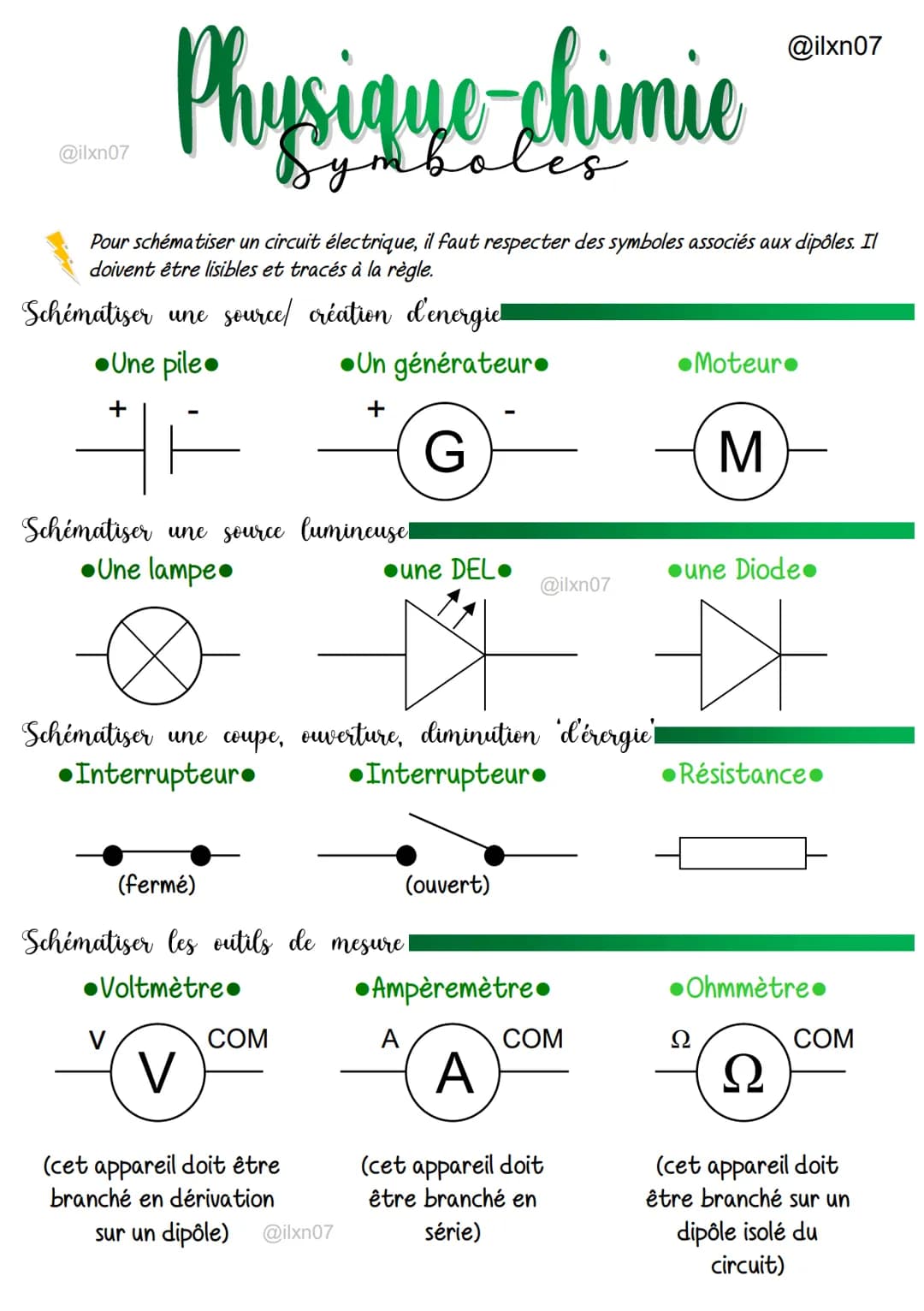

Schématisation d'un circuit électrique

La schématisation d'un circuit électrique est une compétence essentielle en physique-chimie. Cette page présente les symboles normalisés pour représenter les différents composants d'un circuit.

Definition: Un schéma électrique est une représentation graphique simplifiée d'un circuit électrique utilisant des symboles standardisés.

Les principaux symboles à connaître sont :

  • Sources d'énergie : pile (+/-), générateur (+/-)
  • Sources lumineuses : lampe, DEL
  • Outils de mesure : voltmètre (V), ampèremètre (A), ohmmètre (Ω)
  • Composants de contrôle : interrupteur (ouvert/fermé)
  • Autres composants : moteur (M), diode (→), résistance (zigzag)

Highlight: Il est crucial de dessiner ces symboles de manière lisible et à l'aide d'une règle pour créer des schémas de circuits électriques précis et professionnels.

Cette page souligne également l'importance du branchement correct des appareils de mesure :

  • Le voltmètre doit être branché en dérivation
  • L'ampèremètre doit être branché en série
  • L'ohmmètre doit être branché sur un dipôle isolé du circuit
Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Voir

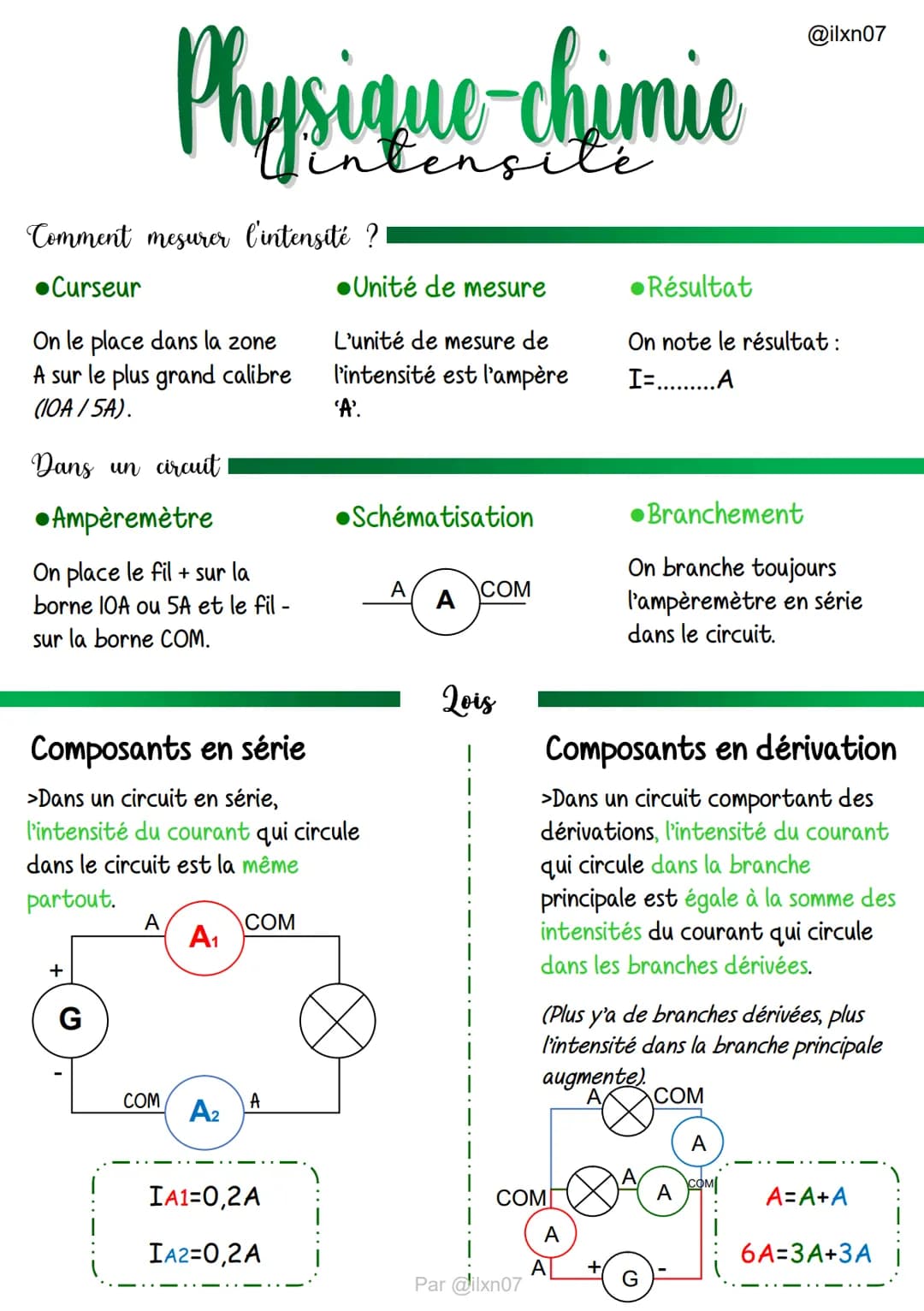

Mesure de l'intensité

La mesure de l'intensité du courant est une opération fondamentale dans l'étude des circuits électriques. Cette page détaille la procédure pour effectuer cette mesure correctement.

Pour mesurer l'intensité :

  1. Placez le curseur de l'ampèremètre dans la zone A sur le plus grand calibre (10A/5A).
  2. Connectez le fil positif sur la borne 10A ou 5A et le fil négatif sur la borne COM.
  3. Branchez toujours l'ampèremètre en série dans le circuit.

Vocabulary: L'intensité du courant électrique, mesurée en ampères (A), représente le débit de charges électriques circulant dans un conducteur.

Highlight: Dans un circuit en série, l'intensité du courant est la même en tout point du circuit.

Example: Dans un circuit en dérivation, l'intensité du courant dans la branche principale est égale à la somme des intensités dans les branches dérivées (I = I₁ + I₂).

Cette page introduit également la loi d'intensité dans les circuits en série et en dérivation, concepts essentiels pour comprendre le comportement du courant électrique dans différentes configurations de circuit.

Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Voir

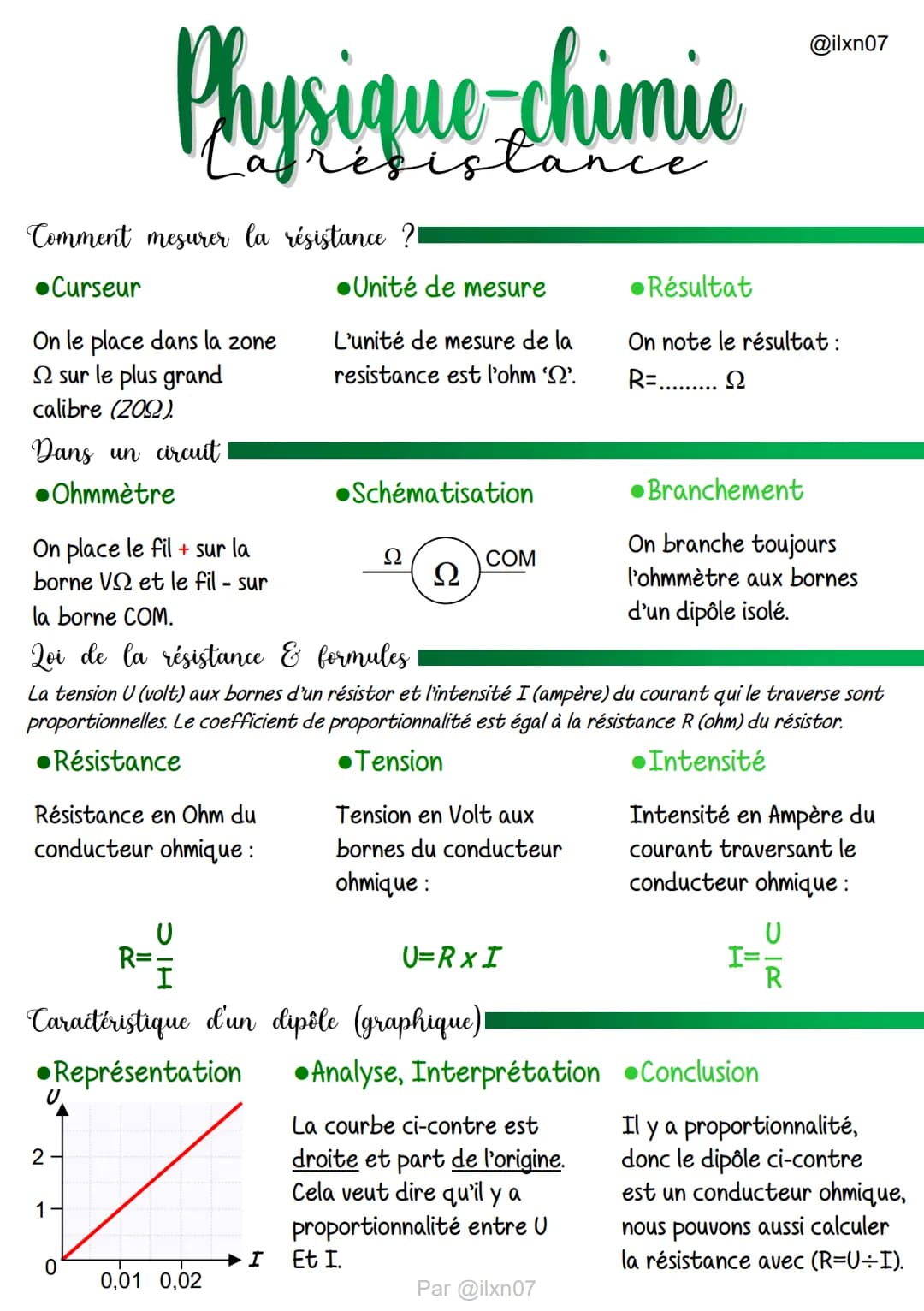

Mesure de la résistance

La mesure de la résistance est cruciale pour comprendre les propriétés des composants électriques. Cette page explique comment utiliser un ohmmètre et présente la loi d'Ohm.

Pour mesurer la résistance :

  1. Placez le curseur de l'ohmmètre dans la zone Ω sur le plus grand calibre (20Ω).
  2. Connectez le fil positif sur la borne V et le fil négatif sur la borne COM.
  3. Branchez toujours l'ohmmètre aux bornes d'un dipôle isolé du circuit.

Definition: La résistance, mesurée en ohms (Ω), représente l'opposition d'un conducteur au passage du courant électrique.

Highlight: La loi d'Ohm établit que la tension U (en volts) aux bornes d'un résistor et l'intensité I (en ampères) du courant qui le traverse sont proportionnelles. Le coefficient de proportionnalité est égal à la résistance R (en ohms) du résistor.

Formules essentielles :

  • Résistance : R = U / I
  • Tension : U = R × I
  • Intensité : I = U / R

Example: La caractéristique d'un dipôle ohmique est représentée par une droite passant par l'origine dans un graphique U-I, illustrant la proportionnalité entre la tension et l'intensité.

Cette page fournit une compréhension approfondie de la relation entre la tension et l'intensité du courant, essentielle pour maîtriser les concepts de base en électricité.

Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Voir

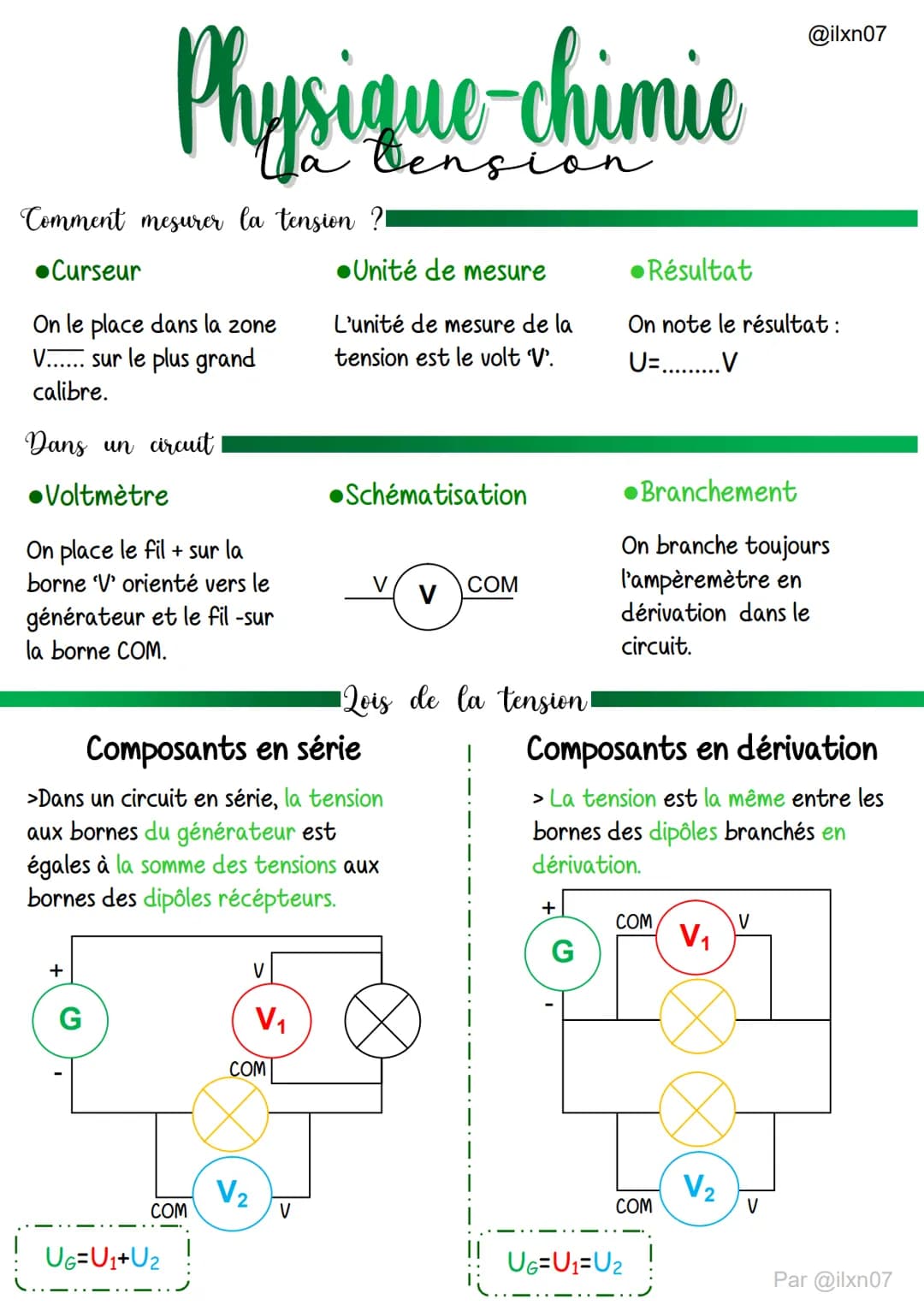

Mesure de la tension

La tension électrique est une grandeur fondamentale dans les circuits électriques. Pour la mesurer correctement, il faut suivre quelques étapes précises.

Vocabulary: La tension électrique, mesurée en volts (V), représente la différence de potentiel entre deux points d'un circuit.

Pour mesurer la tension :

  1. Placez le curseur du voltmètre dans la zone V sur le plus grand calibre.
  2. Branchez le fil positif sur la borne 'V' et le fil négatif sur la borne COM.
  3. Connectez toujours le voltmètre en dérivation dans le circuit.

Highlight: Dans un circuit en série, la tension aux bornes du générateur est égale à la somme des tensions aux bornes des dipôles récepteurs (UG = U₁ + U₂).

Example: Dans un circuit en dérivation, la tension est la même entre les bornes des dipôles branchés en parallèle (UG = U₁ = U₂).

Cette page fournit également une introduction à la schématisation d'un circuit électrique, montrant comment représenter correctement un voltmètre dans un schéma de circuit.

Rien ne te convient ? Explore d'autres matières.

Knowunity est la meilleure application scolaire dans cinq pays européens.

Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.

Ranked #1 Education App

Chargement dans le

Google Play

Chargement dans le

App Store

Knowunity est la meilleure application scolaire dans cinq pays européens.

4.9+

Note moyenne de l'appli

15 M

Les élèsves utilisent Knowunity

#1

Dans les palmarès des applications scolaires de 12 pays

950 K+

Les élèves publient leurs fiches de cours

Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...

Louis B., utilisateur iOS

J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D

Stefan S., utilisateur iOS

L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D

Lola, utilisatrice iOS

J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.

Découvre les Schémas et Exercices Corrigés des Circuits Électriques pour la 5ème

15/02/2022

9978



5e/4e



Physique/Chimie

842

Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Schématisation d'un circuit électrique

La schématisation d'un circuit électrique est une compétence essentielle en physique-chimie. Cette page présente les symboles normalisés pour représenter les différents composants d'un circuit.

Definition: Un schéma électrique est une représentation graphique simplifiée d'un circuit électrique utilisant des symboles standardisés.

Les principaux symboles à connaître sont :

  • Sources d'énergie : pile (+/-), générateur (+/-)
  • Sources lumineuses : lampe, DEL
  • Outils de mesure : voltmètre (V), ampèremètre (A), ohmmètre (Ω)
  • Composants de contrôle : interrupteur (ouvert/fermé)
  • Autres composants : moteur (M), diode (→), résistance (zigzag)

Highlight: Il est crucial de dessiner ces symboles de manière lisible et à l'aide d'une règle pour créer des schémas de circuits électriques précis et professionnels.

Cette page souligne également l'importance du branchement correct des appareils de mesure :

  • Le voltmètre doit être branché en dérivation
  • L'ampèremètre doit être branché en série
  • L'ohmmètre doit être branché sur un dipôle isolé du circuit
Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

Mesure de l'intensité

La mesure de l'intensité du courant est une opération fondamentale dans l'étude des circuits électriques. Cette page détaille la procédure pour effectuer cette mesure correctement.

Pour mesurer l'intensité :

  1. Placez le curseur de l'ampèremètre dans la zone A sur le plus grand calibre (10A/5A).
  2. Connectez le fil positif sur la borne 10A ou 5A et le fil négatif sur la borne COM.
  3. Branchez toujours l'ampèremètre en série dans le circuit.

Vocabulary: L'intensité du courant électrique, mesurée en ampères (A), représente le débit de charges électriques circulant dans un conducteur.

Highlight: Dans un circuit en série, l'intensité du courant est la même en tout point du circuit.

Example: Dans un circuit en dérivation, l'intensité du courant dans la branche principale est égale à la somme des intensités dans les branches dérivées (I = I₁ + I₂).

Cette page introduit également la loi d'intensité dans les circuits en série et en dérivation, concepts essentiels pour comprendre le comportement du courant électrique dans différentes configurations de circuit.

Comment mesurer la tension ?!
●Curseur
On le place dans la zone
V...... sur le plus grand
calibre.
Dans un circuit
Voltmètre
On place le fil

Inscris-toi pour voir le contenu. C'est gratuit!

Accès à tous les documents

Améliore tes notes

Rejoins des millions d'étudiants

En t'inscrivant, tu acceptes les Conditions d'utilisation et la Politique de confidentialité.

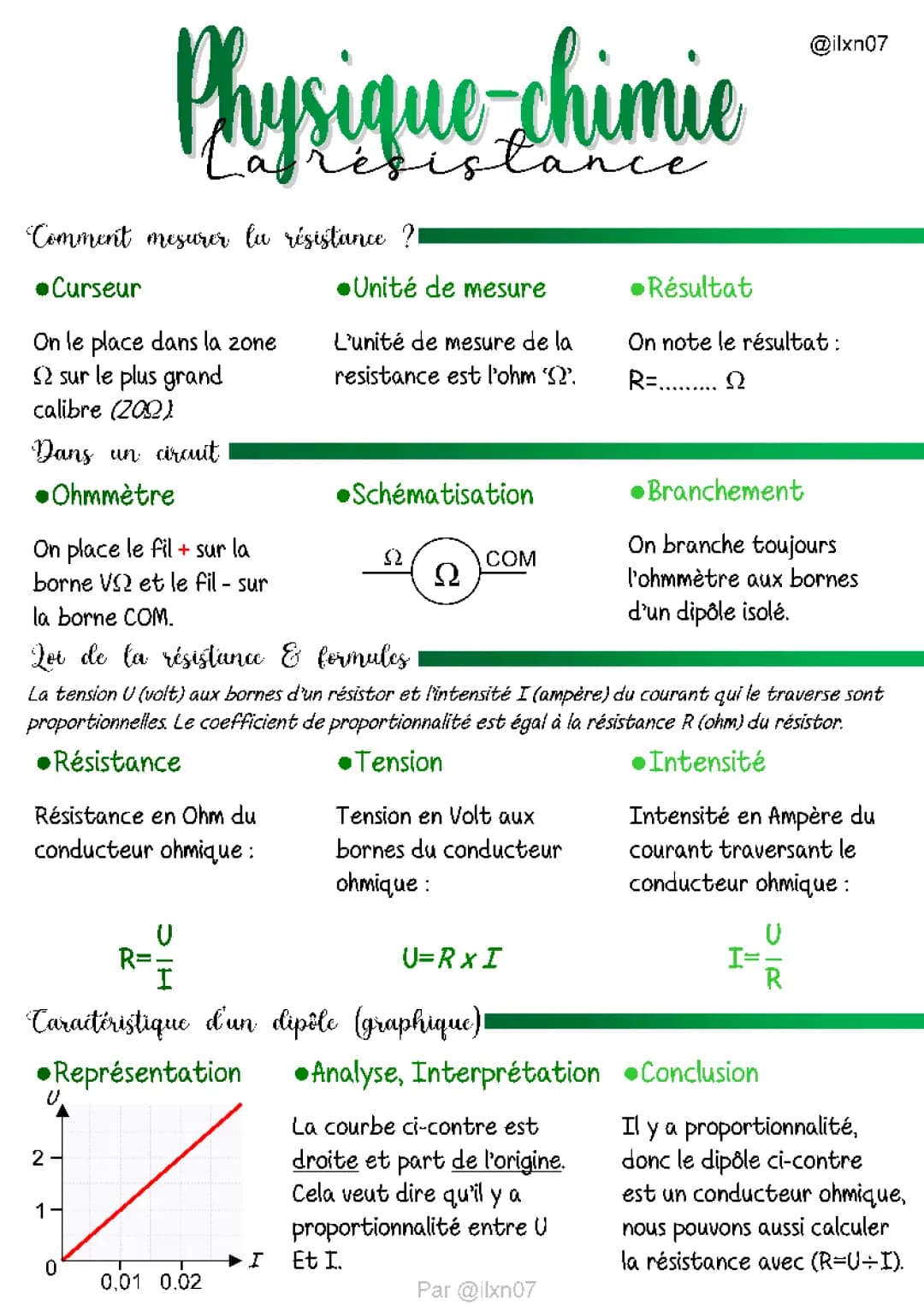

Mesure de la résistance
