PHYSIQUE : Circuit électrique
214
Partager
Enregistrer
Télécharger

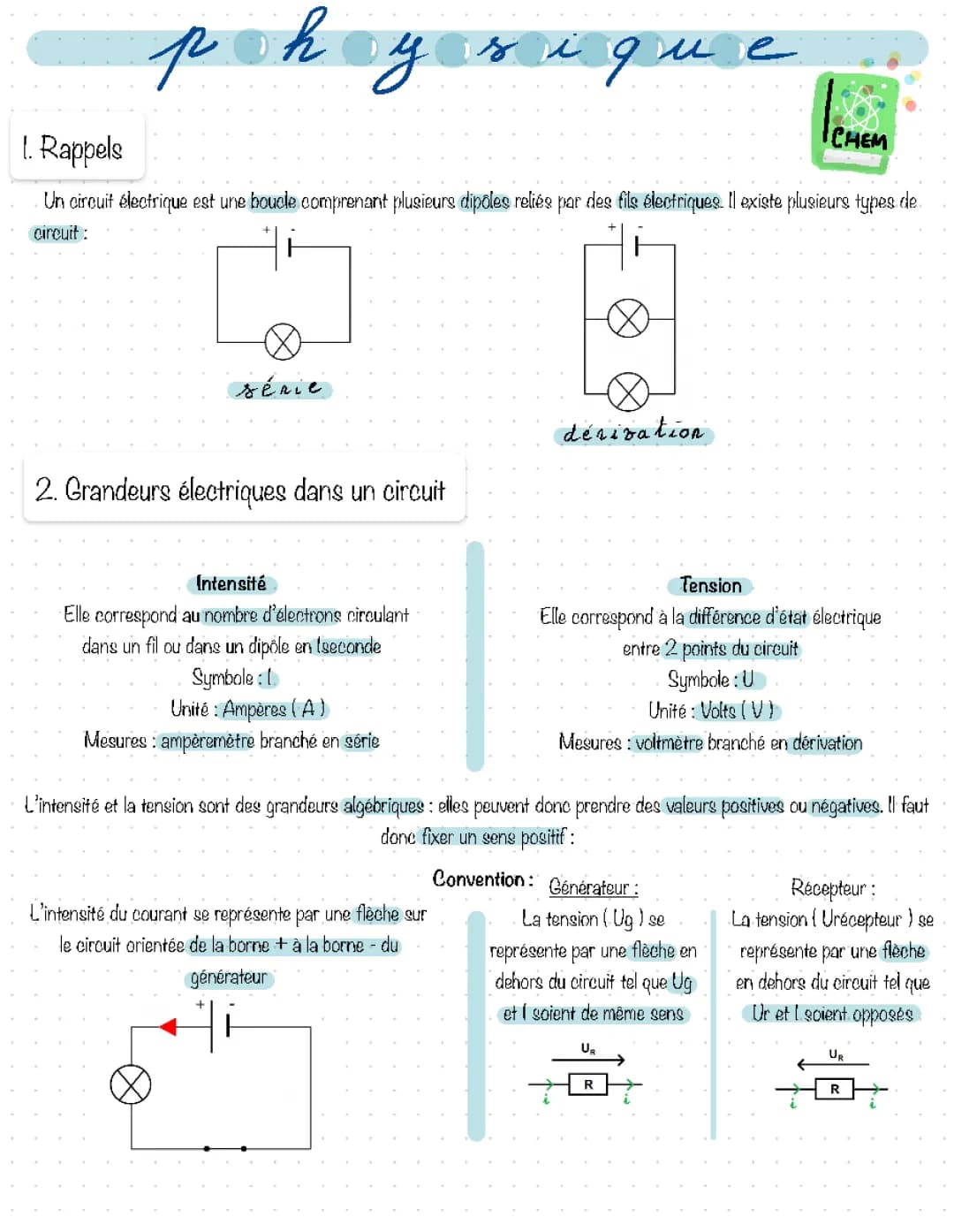

ph y série 1. Rappels Un circuit électrique est une boucle comprenant plusieurs dipôles reliés par des fils électriques. Il existe plusieurs types de circuit: 2. Grandeurs électriques dans un circuit Intensité Elle correspond au nombre d'électrons circulant dans un fil ou dans un dipôle en Iseconde Symbole: Unité : Ampères ( A ) Mesures: ampèremètre branché en série sique L'intensité du courant se représente par une flèche sur le circuit orientée de la borne + à la borne - du générateur dérivation CHEM Tension Elle correspond à la différence d'état électrique entre 2 points du circuit Symbole: U Unité : Volts (V) Mesures: voltmètre branché en dérivation L'intensité et la tension sont des grandeurs algébriques : elles peuvent donc prendre des valeurs positives ou négatives. Il faut donc fixer un sens positif : Convention: Générateur : La tension (Ug) se représente par une flèche en dehors du circuit tel que Ug et I soient de même sens UR R Récepteur: La tension (Urécepteur) se représente par une flèche en dehors du circuit tel que Ur et I soient opposés UR R 3. Les lois de l'électricité 1. L'intensité qui circule dans un circuit série ou dans une maille est la même en tout point 2. Loi des mailles : La somme des tensions est nulle le long d'une maille. Pour appliquer la loi des mailles, il faut d'abord choisir un sens d'orientation arbitraire (comme on veut) Ensuite si: - la flèche qui représente la tension est...
Rien ne te convient ? Explore d'autres matières.
Knowunity est la meilleure application scolaire dans cinq pays européens.
Knowunity a été mis en avant par Apple et a toujours été en tête des classements de l'App Store dans la catégorie Éducation en Allemagne, en Italie, en Pologne, en Suisse et au Royaume-Uni. Rejoins Knowunity aujourd'hui et aide des millions d'étudiants à travers le monde.
Tu n'es toujours pas convaincu ? Regarde ce que disent les autres élèves ...
Louis B., utilisateur iOS
J'aime tellement cette application [...] Je recommande Knowunity à tout le monde ! !! Je suis passé de 11 à 16 grâce à elle :D
Stefan S., utilisateur iOS
L'application est très simple à utiliser et bien faite. Jusqu'à présent, j'ai trouvé tout ce que je cherchais :D
Lola, utilisatrice iOS
J'adore cette application ❤️ Je l'utilise presque tout le temps pour réviser.
Légende alternative :
dans le même sens, elle est comptée + - dans le sens contraire, elle est comptée. Remarque: la tension dans un fil est nulle. maille partie du circuit formant une boucle 3. Loi des noeuds : La somme des intensités arrivant à un noeud est égale à la somme des intensités qui en partent 4. Loi d'ohm: La tension Ur aux bornes d'un conducteur ohmique de résistance Rest proportionnelle à l'intensité I qui la traverse : formule M. RxI volt î 1 ohm (2) ampere A est le noeud T&R A UPA M U (V) 10 8 6 5 4 -UPN + UBN + UAB + UPA = O A 2 A I₁ = I4 = 15 UPN UAB N 12 I = I₁ I₂ UBN 0 0 0,02 0,04 0,06 0,08 0,10 I (A) 0,05 C'est une droite qui passe par l'origine du repère.
s_w_e 🍸🐆
541 Abonnés
214
Partager
Enregistrer
PHYSIQUE : Circuit électrique
Commentaires (3)
• Fiche de révisions sur le cours de seconde sur les circuits électriques 📚 • Logiciel utilisé : good notes 5 sur ipad ☁️ • Merci de me taguer si vous republiez mes fiches 😊
