La sécurité électrique est primordiale dans les installations domestiques. Ce document couvre les concepts clés de la puissance électrique, les dangers potentiels et les mesures de protection essentielles pour prévenir les accidents électriques.

• La puissance électrique est le produit de la tension et de l'intensité (P = U x I)
• Les prises de courant comportent trois bornes : phase, neutre et terre
• Les surintensités (courts-circuits et surcharges) présentent des risques d'incendie
• Le corps humain est conducteur et peut subir des dommages graves en cas de contact électrique
• Des dispositifs de protection comme les fusibles et les disjoncteurs sont cruciaux pour la sécurité

25/03/2023

312

A phy A G 1) Puissance electrique: 230V correspond à la tension d'utilisation normale. → 60 W correspond à la puissance électrique consommée

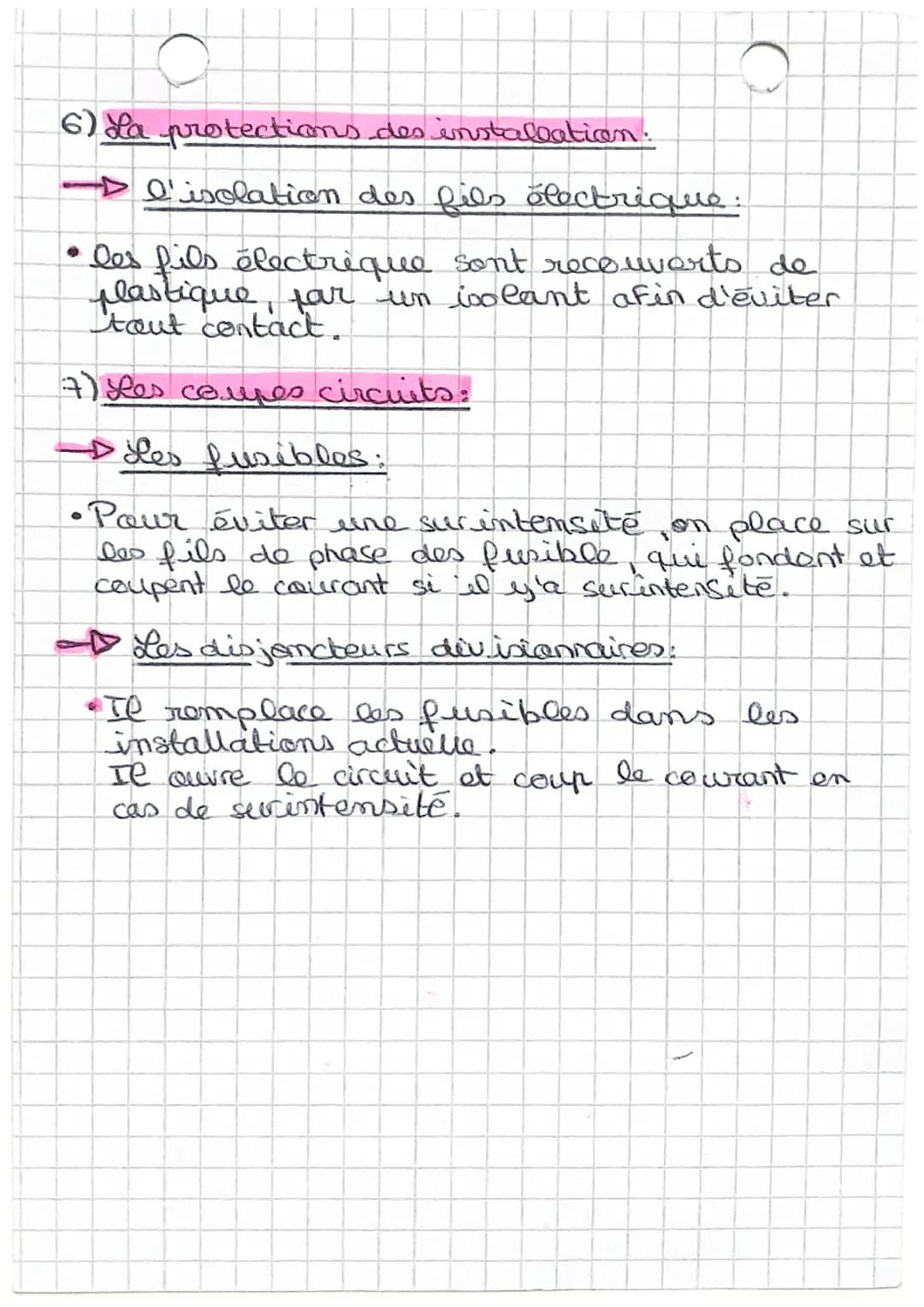

La protection des installations électriques

Cette dernière partie se concentre sur les mesures de protection essentielles pour garantir la sécurité des installations électriques, un aspect crucial de la mise en sécurité du tableau électrique.

L'isolation des fils électriques est la première ligne de défense :

Exemple: Les fils électriques sont recouverts de plastique, agissant comme un isolant pour éviter tout contact accidentel.

Les coupe-circuits jouent un rôle vital dans la protection contre les surintensités :

  1. Les fusibles :

    • Placés sur les fils de phase
    • Fondent et coupent le courant en cas de surintensité

  2. Les disjoncteurs divisionnaires :

    • Remplacent les fusibles dans les installations modernes
    • Ouvrent le circuit et coupent le courant en cas de surintensité

Highlight: Les disjoncteurs divisionnaires sont essentiels pour la protection contre les surcharges et les courts-circuits, offrant une sécurité accrue par rapport aux fusibles traditionnels.

Ces dispositifs de protection sont indispensables pour assurer la sécurité électrique des logements et prévenir les risques liés aux surtensions électriques, y compris avec les compteurs Linky.

A phy A G 1) Puissance electrique: 230V correspond à la tension d'utilisation normale. → 60 W correspond à la puissance électrique consommée

Voir

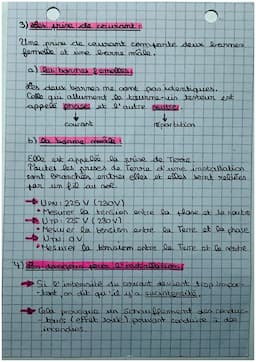

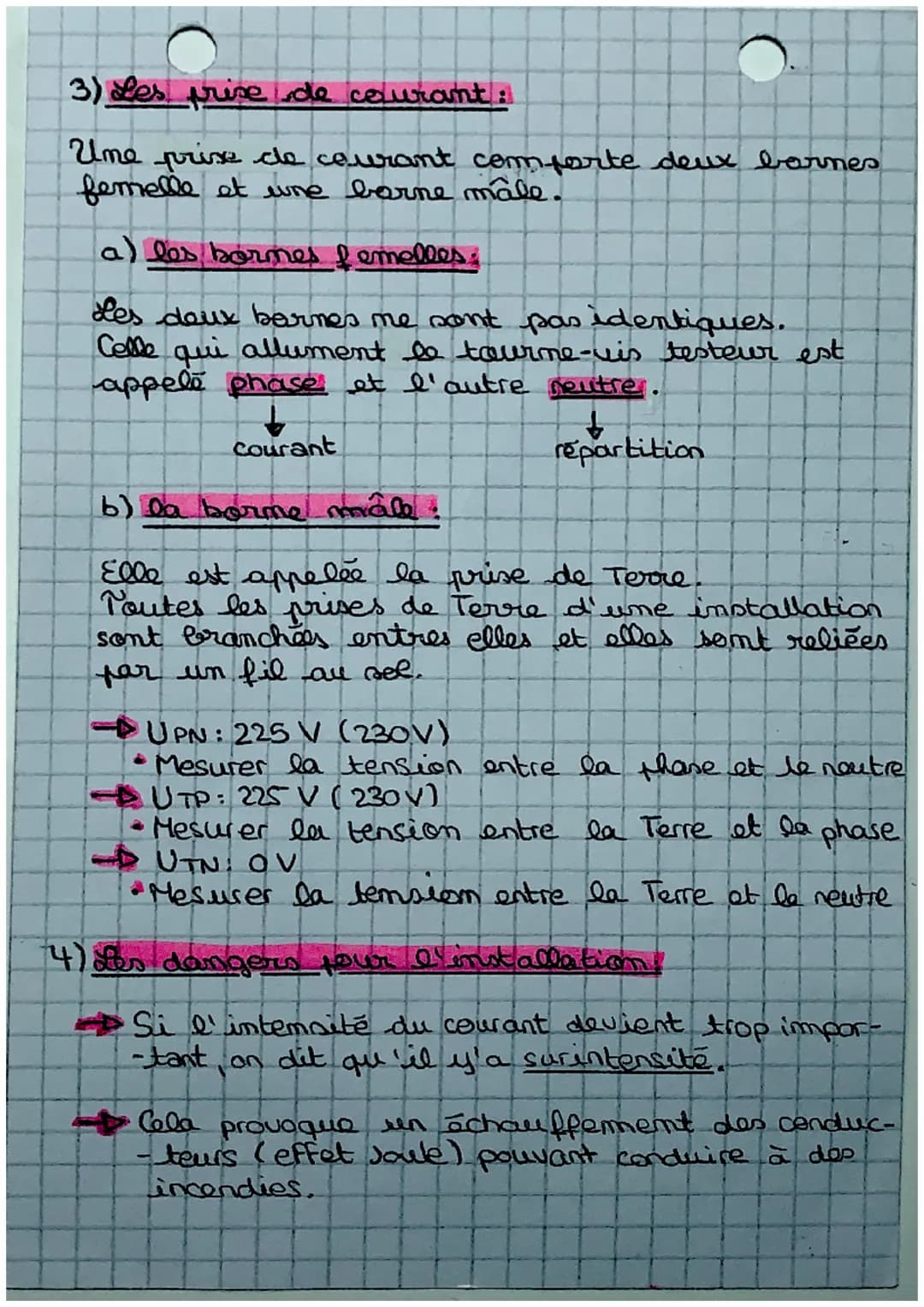

Les prises de courant et leurs composants

Cette section détaille la structure et la fonction des prises de courant, éléments cruciaux de toute installation électrique domestique.

Une prise de courant standard comporte trois bornes :

  1. Deux bornes femelles : la phase et le neutre
  2. Une borne mâle : la terre

Vocabulaire: La "phase" est la borne qui allume un tournevis testeur, tandis que le "neutre" est l'autre borne femelle.

La prise de terre est connectée à toutes les autres prises de terre de l'installation et reliée au sol. Cette configuration est essentielle pour la mise en sécurité électrique du logement.

Highlight: Les tensions mesurées entre les différentes bornes sont cruciales pour la sécurité :

  • Entre phase et neutre (UPN) : environ 230V
  • Entre terre et phase (UTP) : environ 230V
  • Entre terre et neutre (UTN) : 0V

Ces mesures sont fondamentales pour vérifier la norme de mise en sécurité électrique et assurer le bon fonctionnement de l'installation.

A phy A G 1) Puissance electrique: 230V correspond à la tension d'utilisation normale. → 60 W correspond à la puissance électrique consommée

Voir

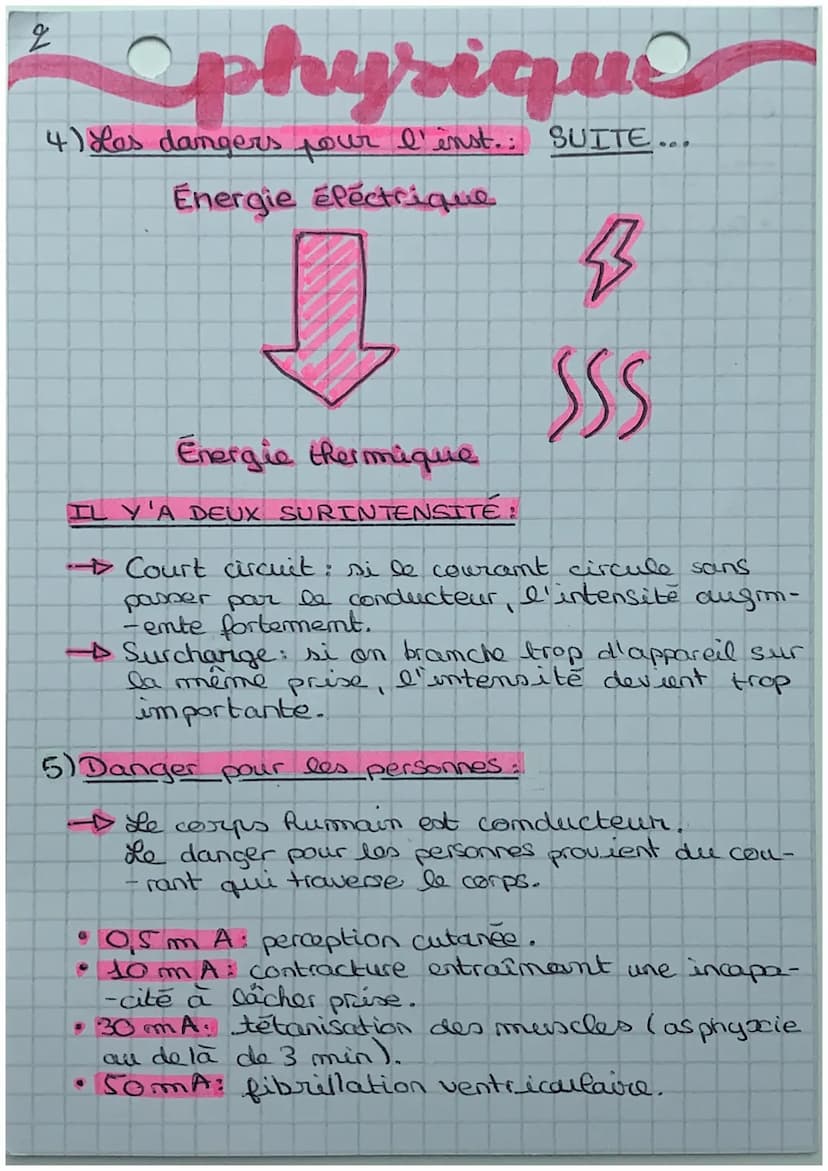

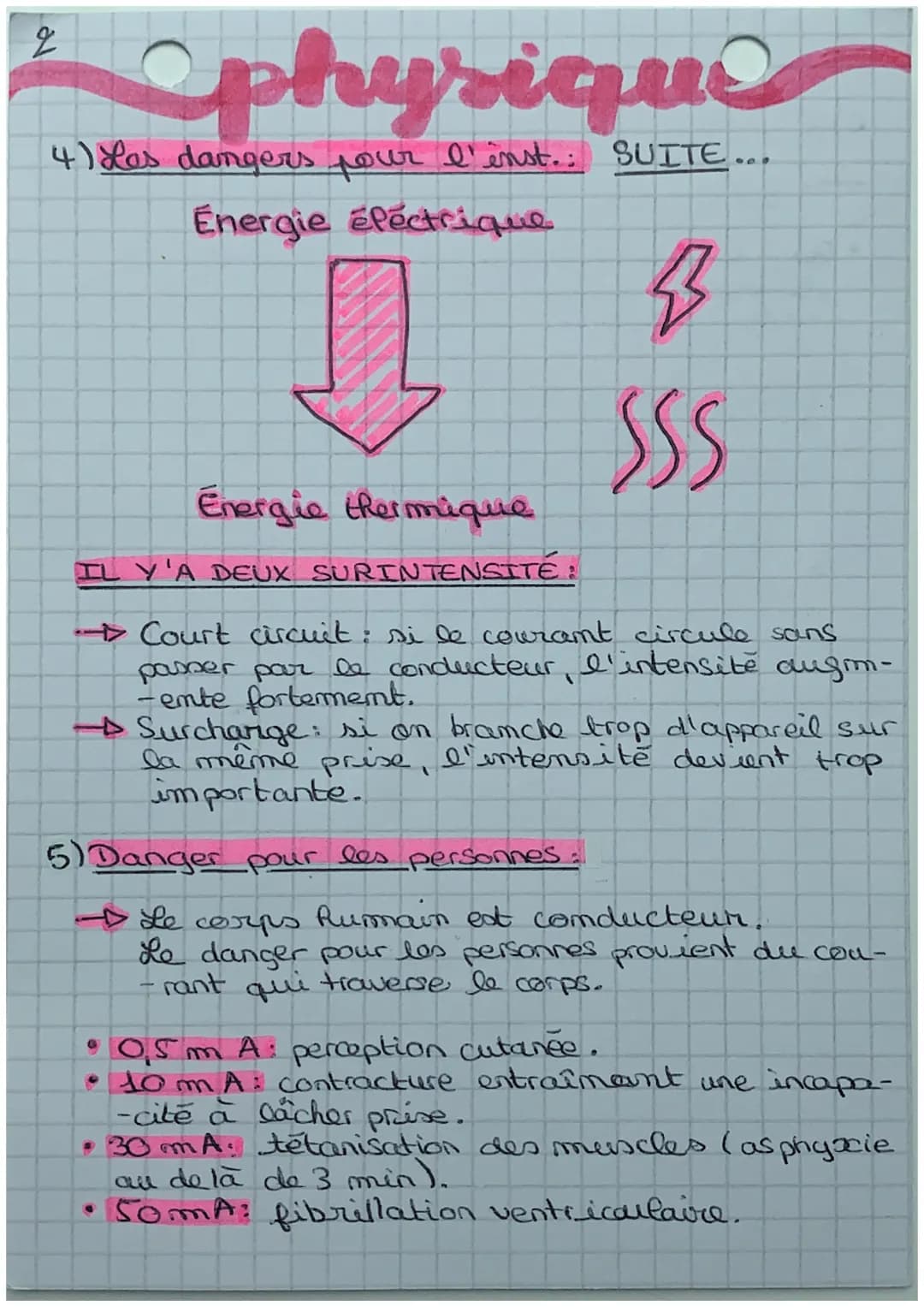

Les dangers pour l'installation et les personnes

Ce chapitre aborde les risques électriques majeurs, tant pour l'installation que pour les individus, soulignant l'importance de la protection contre la surcharge électrique.

Les dangers pour l'installation incluent :

  1. Les surintensités, qui peuvent provoquer un échauffement des conducteurs (effet Joule) et potentiellement des incendies.

Définition: Une surintensité se produit lorsque l'intensité du courant devient trop importante, soit par court-circuit, soit par surcharge.

  1. Le court-circuit : lorsque le courant circule sans passer par le conducteur, entraînant une forte augmentation de l'intensité.
  2. La surcharge : résultant du branchement de trop d'appareils sur la même prise.

Concernant les dangers pour les personnes, le corps humain étant conducteur, le courant qui le traverse peut causer des dommages graves :

Highlight: Effets du courant sur le corps humain :

  • 0,5 mA : perception cutanée
  • 10 mA : contracture et incapacité à lâcher prise
  • 30 mA : tétanisation des muscles (asphyxie au-delà de 3 min)
  • 50 mA : fibrillation ventriculaire

Ces informations soulignent l'importance cruciale des dispositifs de protection contre les surcharges et la nécessité d'une protection contre les court-circuits efficace.

A phy A G 1) Puissance electrique: 230V correspond à la tension d'utilisation normale. → 60 W correspond à la puissance électrique consommée

Voir

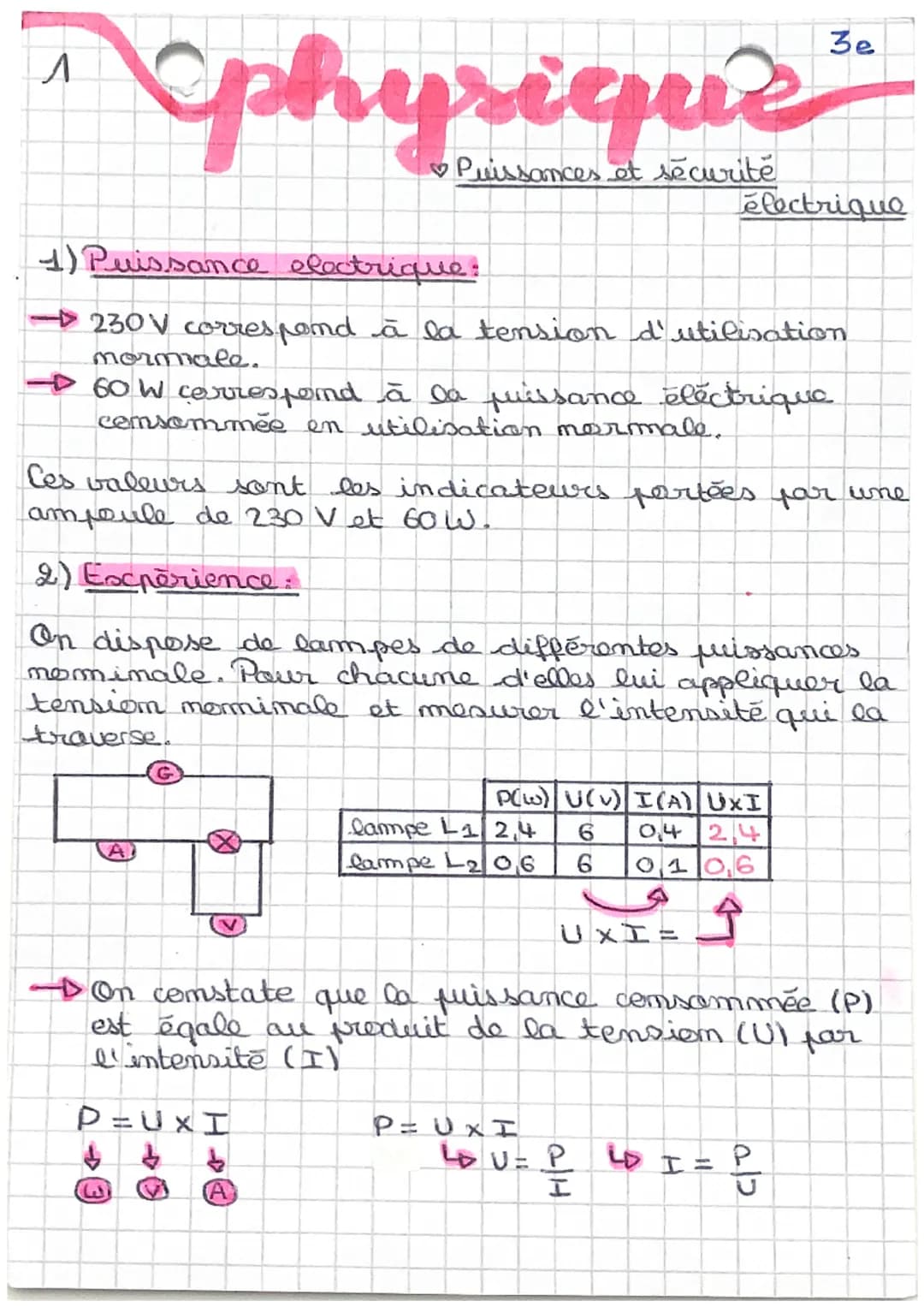

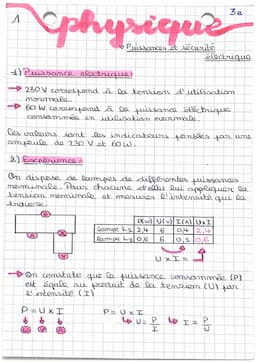

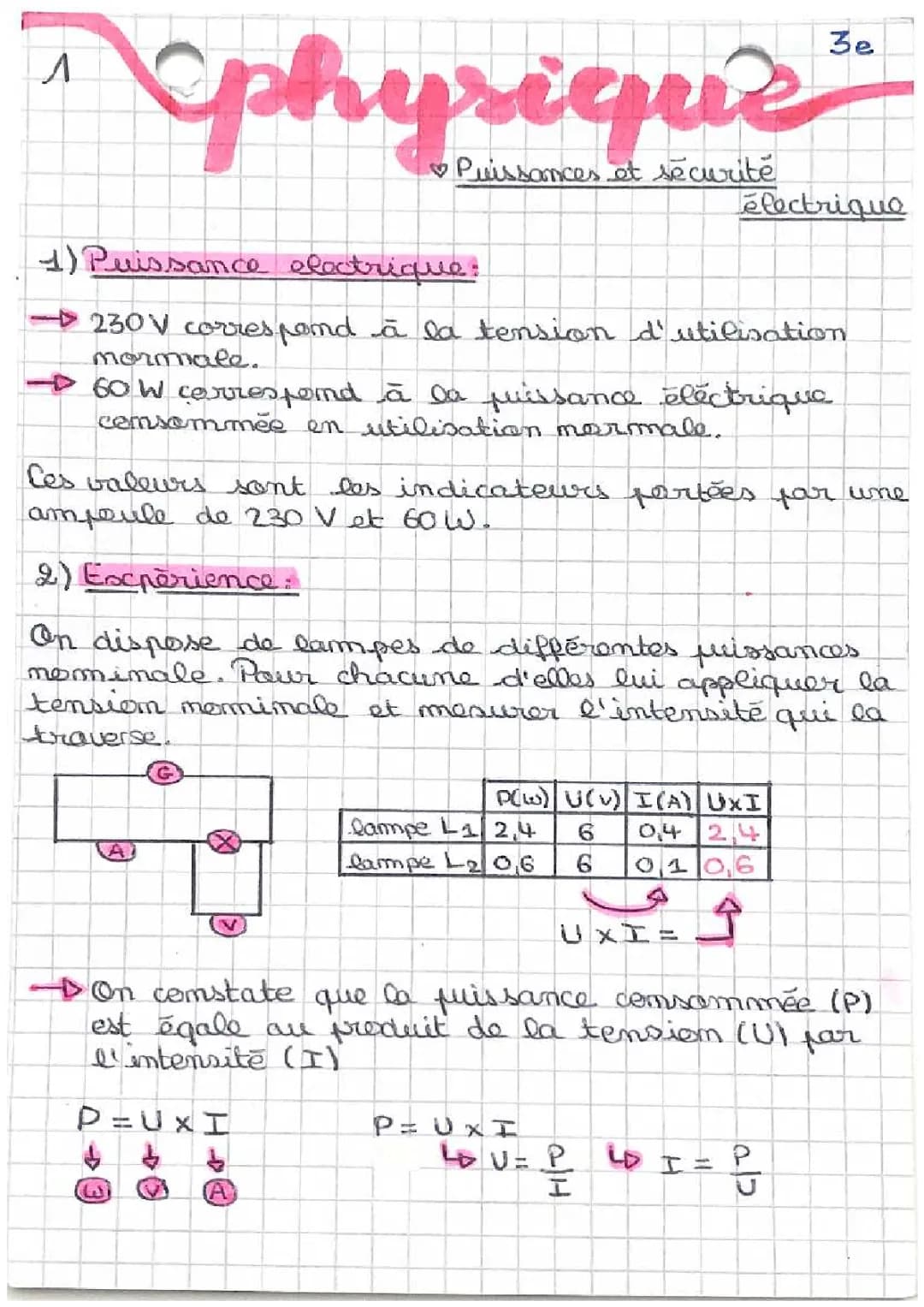

Puissance électrique et sécurité

Ce chapitre introduit les concepts fondamentaux de la puissance électrique et leur relation avec la sécurité. Il explique comment la puissance est calculée et démontrée à travers une expérience pratique.

Définition: La puissance électrique (P) est le produit de la tension (U) par l'intensité (I), exprimée par la formule P = U x I.

Une ampoule typique de 230V et 60W est utilisée comme exemple pour illustrer ces concepts. L'expérience décrite implique l'utilisation de lampes de différentes puissances nominales pour mesurer l'intensité du courant qui les traverse lorsqu'elles sont soumises à leur tension nominale.

Exemple: Une lampe L1 de 2,4W sous 6V consomme un courant de 0,4A, ce qui vérifie la formule P = U x I (2,4 = 6 x 0,4).

Cette démonstration pratique renforce la compréhension de la relation entre la puissance, la tension et l'intensité, concepts essentiels pour la sécurité électrique.
