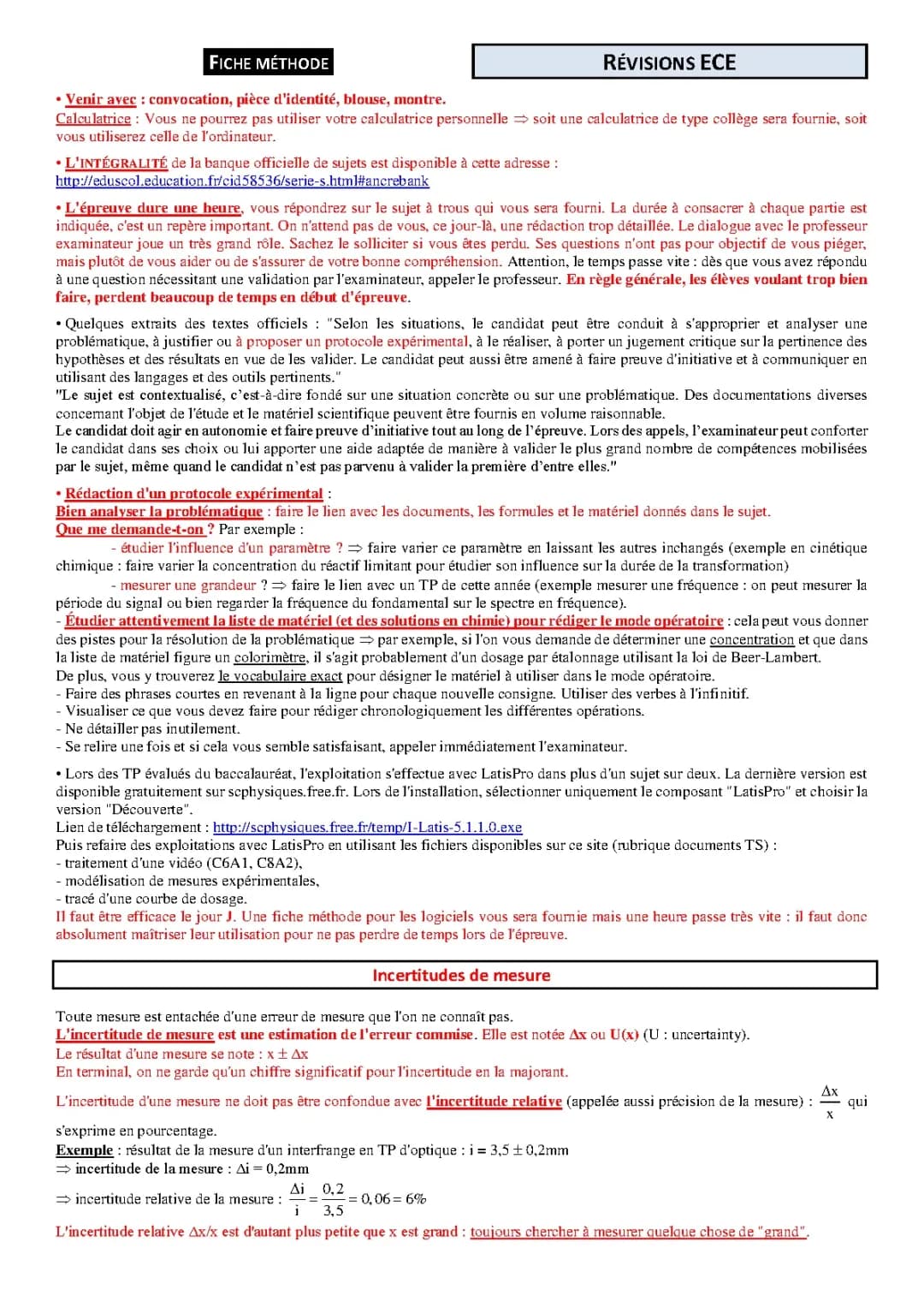

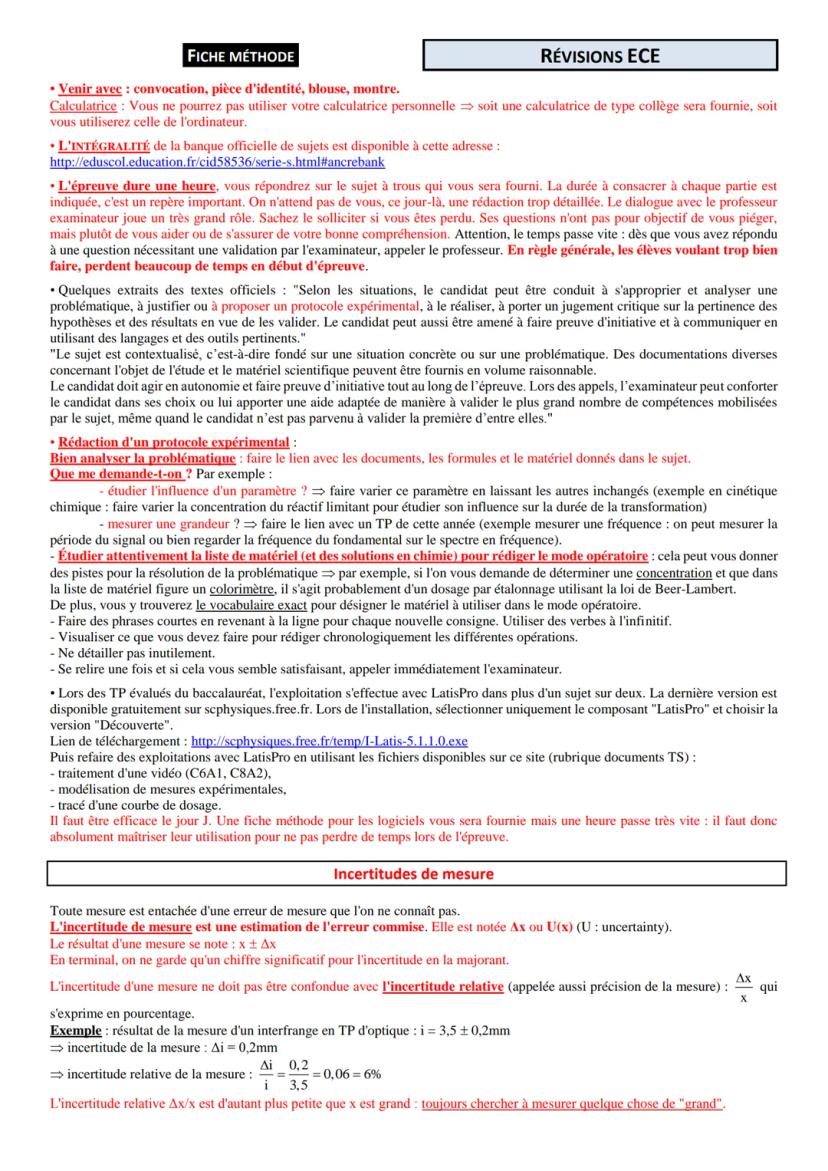

Guide Complet des Épreuves ECE Physique-Chimie et SVT 2024

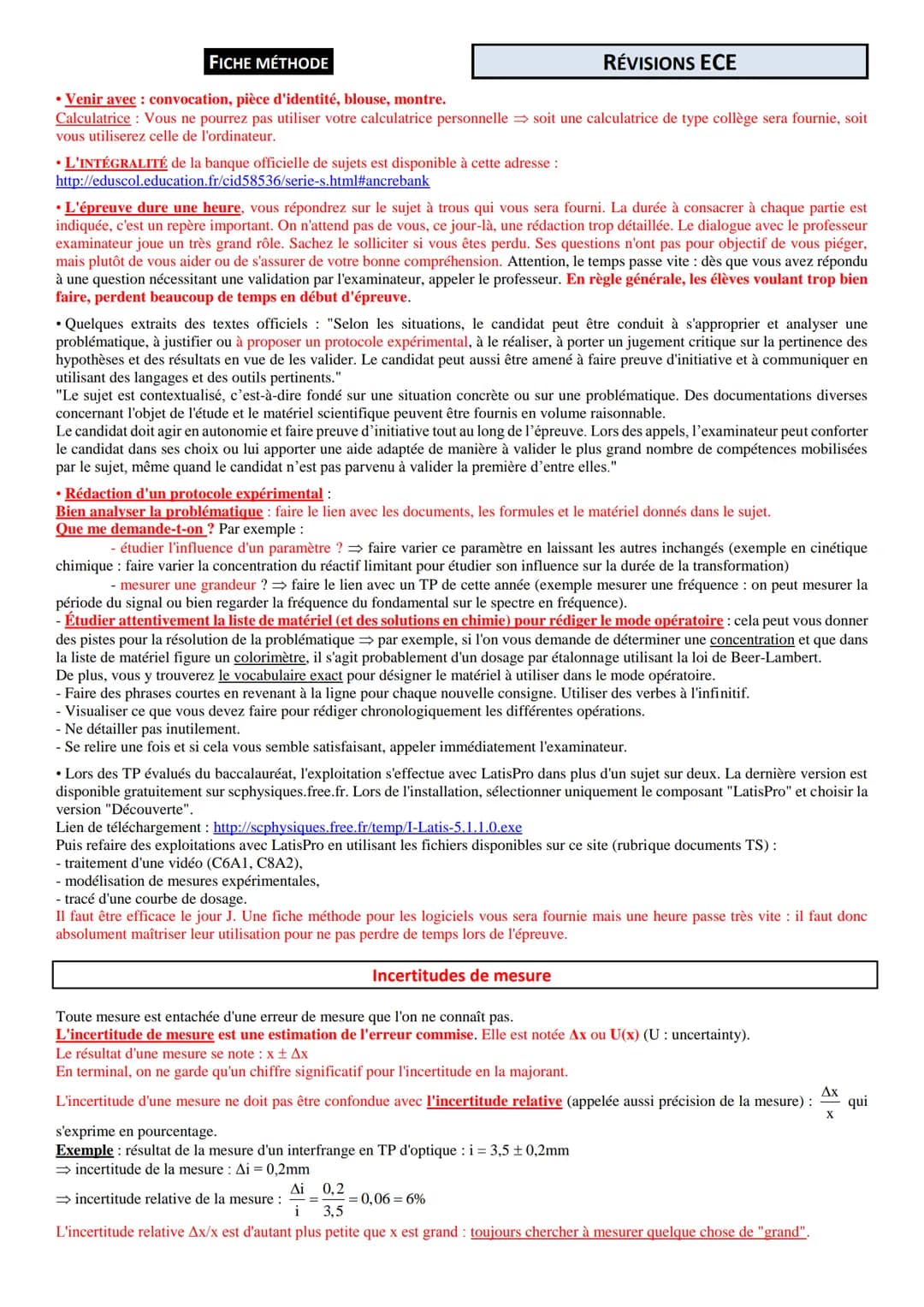

Les ECE Physique Chimie 2024 et les ECE SVT 2024 nécessitent une préparation minutieuse et méthodique. Cette fiche révision ECE détaille les aspects essentiels pour réussir ces épreuves pratiques.

Remarque: L'épreuve dure une heure précise. La gestion du temps est cruciale pour la réussite.

La préparation matérielle est fondamentale. Les candidats doivent se présenter avec leur convocation, une pièce d'identité et une blouse. Pour les calculs, une calculatrice basique sera fournie ou l'utilisation de celle de l'ordinateur sera permise. Cette épreuve ECE physique-chimie évalue principalement les compétences expérimentales.

Important: Le dialogue avec l'examinateur est essentiel. Ses interventions visent à vous guider et non à vous piéger.

L'évaluation porte sur plusieurs aspects clés:

• L'appropriation et l'analyse d'une problématique
• La justification ou proposition d'un protocole expérimental
• La réalisation pratique des manipulations
• L'esprit critique sur les hypothèses et résultats
• La capacité d'initiative et de communication

Méthodologie Détaillée pour les ECE 2024

La révision ECE physique chimie 2024 nécessite une approche structurée. Pour la rédaction d'un protocole expérimental, plusieurs étapes sont essentielles:

Définition: Un protocole expérimental est une description précise et chronologique des étapes à suivre pour réaliser une expérience scientifique.

1. Analyse approfondie de la problématique:

• Identifier les liens avec les documents fournis
• Comprendre les formules données
• Examiner le matériel disponible

2. Rédaction claire et concise:

• Utiliser des phrases courtes
• Employer des verbes à l'infinitif
• Organiser chronologiquement les étapes

Exemple: Pour étudier l'influence d'un paramètre en cinétique chimique, faire varier uniquement ce paramètre en maintenant les autres constants.

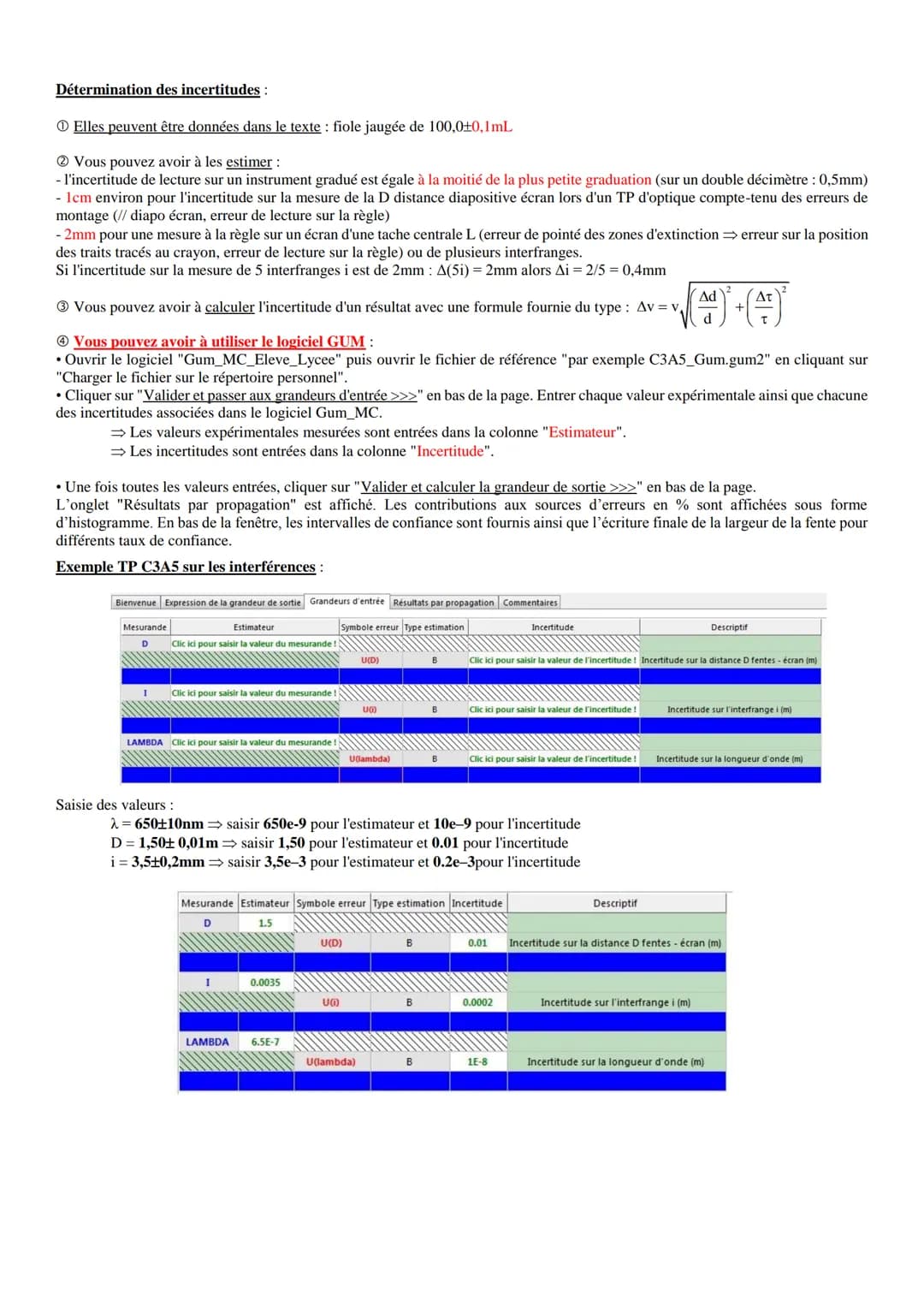

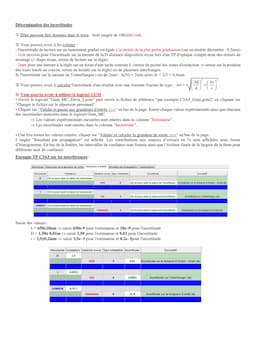

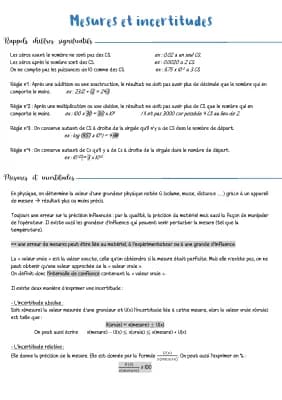

Gestion des Incertitudes et Mesures en ECE

Pour les ECE BAC 2024, la maîtrise des incertitudes de mesure est fondamentale:

Vocabulaire: L'incertitude de mesure $Δx ou U(x$) est une estimation de l'erreur commise lors d'une mesure.

Les principales règles à retenir:

• Conserver un seul chiffre significatif pour l'incertitude
• Noter le résultat sous la forme: x ± Δx
• Calculer l'incertitude relative $Δx/x$ en pourcentage

Exemple: Pour une mesure d'interfrange i = 3,5 ± 0,2 mm:

• Incertitude absolue: Δi = 0,2 mm
• Incertitude relative: $0,2/3,5$ × 100 = 6%

Utilisation des Logiciels et Instruments en ECE

La maîtrise des outils informatiques est cruciale pour les ECE Physique Chimie 2024. Le logiciel LatisPro est particulièrement important:

Highlight: La maîtrise de LatisPro est essentielle car il est utilisé dans plus de 50% des sujets.

Applications principales:

• Traitement de vidéos
• Modélisation de mesures
• Tracé de courbes de dosage
• Acquisition de données en temps réel

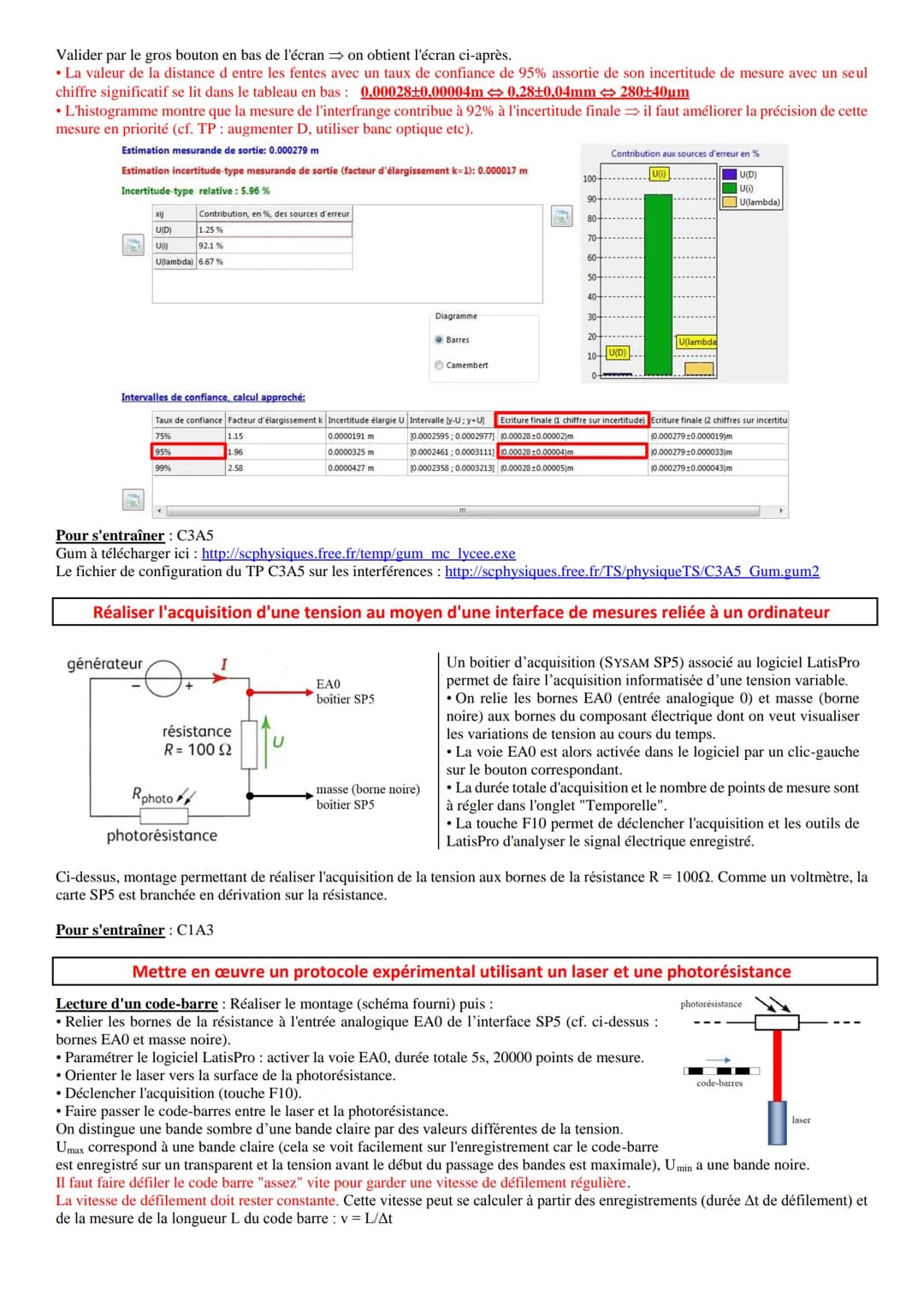

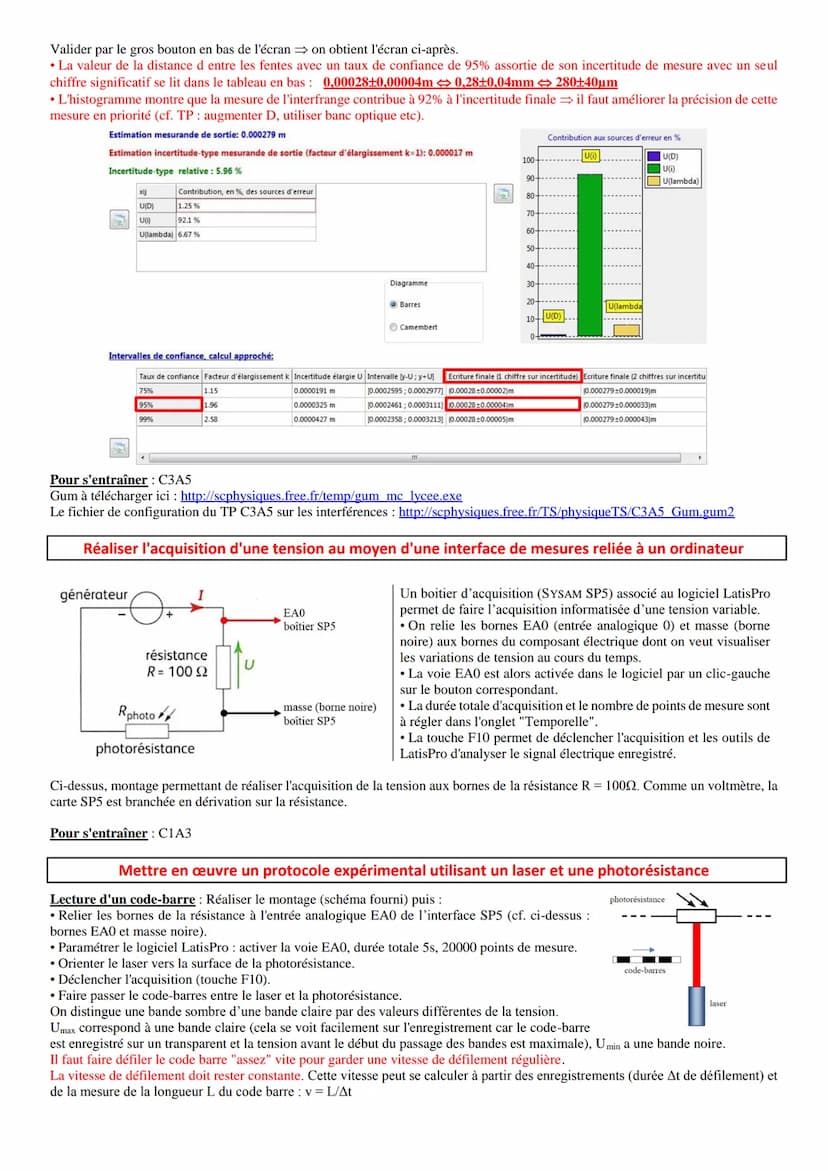

Pour les acquisitions de tension:

1. Utiliser le boîtier SYSAM SP5
2. Connecter correctement les bornes EAO
3. Paramétrer la durée d'acquisition
4. Analyser les signaux avec les outils appropriés

Guide Complet des Épreuves ECE Physique-Chimie 2024

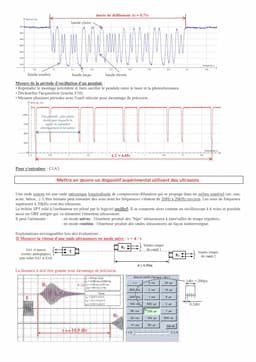

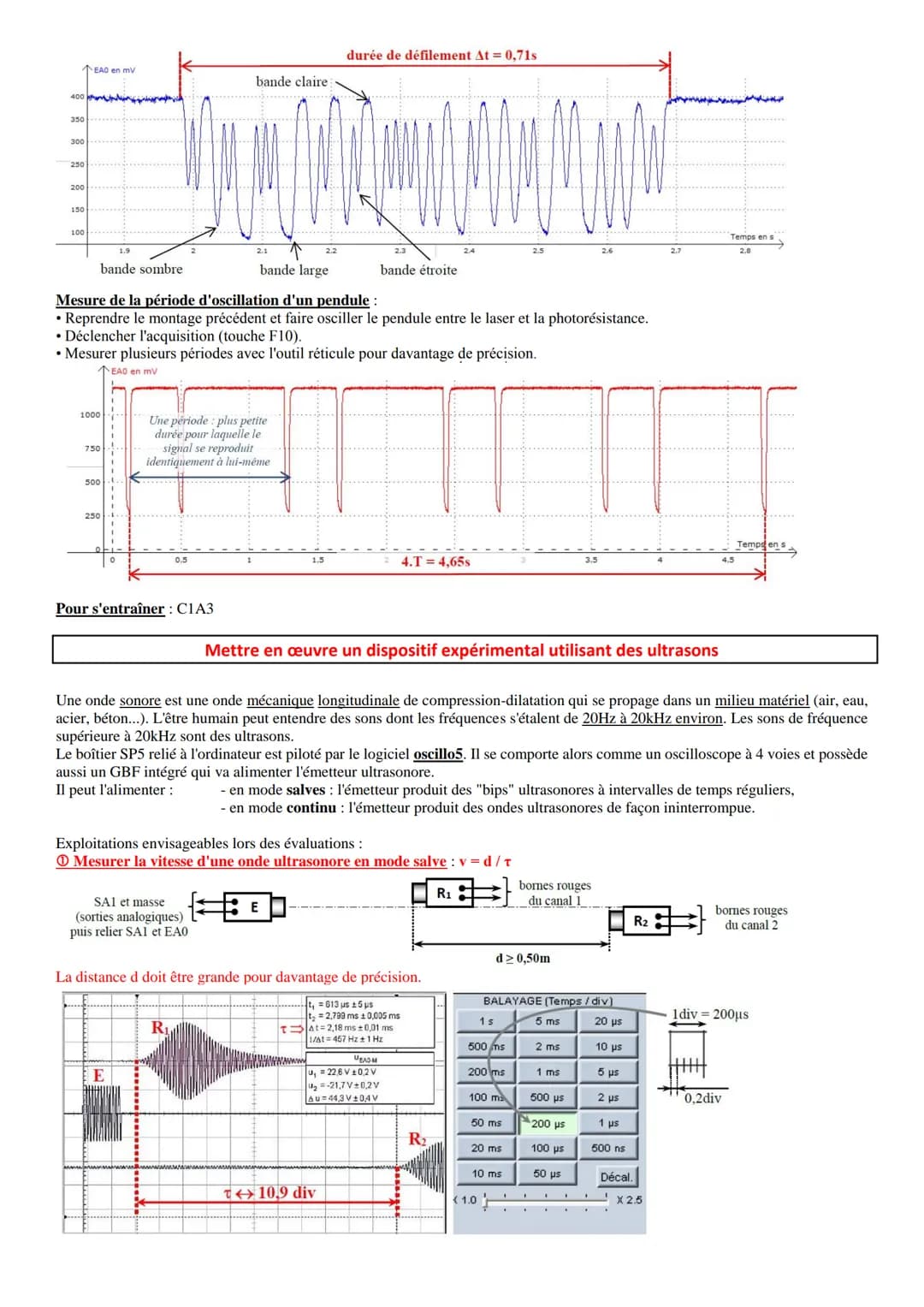

Les ECE Physique Chimie 2024 nécessitent une maîtrise approfondie des techniques expérimentales. La mesure de la vitesse des ondes ultrasonores constitue une manipulation fondamentale qui peut être réalisée selon deux méthodes distinctes.

En mode salve, la mesure s'effectue en calculant le rapport entre la distance parcourue et le temps de propagation. L'utilisation de deux récepteurs permet d'obtenir des résultats précis, avec une vitesse théorique attendue d'environ 340 m/s. Cette technique trouve des applications concrètes dans l'écholocation, utilisée notamment par les chauves-souris et les sonars.

Définition: L'écholocation est un système de repérage utilisant la réflexion des ondes ultrasonores sur les obstacles. La distance est calculée grâce à la formule d = v.Δt/2, où Δt représente le temps entre l'émission et la réception de l'onde.

En mode continu, la mesure repose sur la relation v = λ/T, où λ est la longueur d'onde et T la période. Cette méthode nécessite un montage spécifique avec deux récepteurs initialement en phase. La précision peut être améliorée en mesurant plusieurs longueurs d'onde.

Techniques Avancées de Mesure pour les ECE BAC 2024

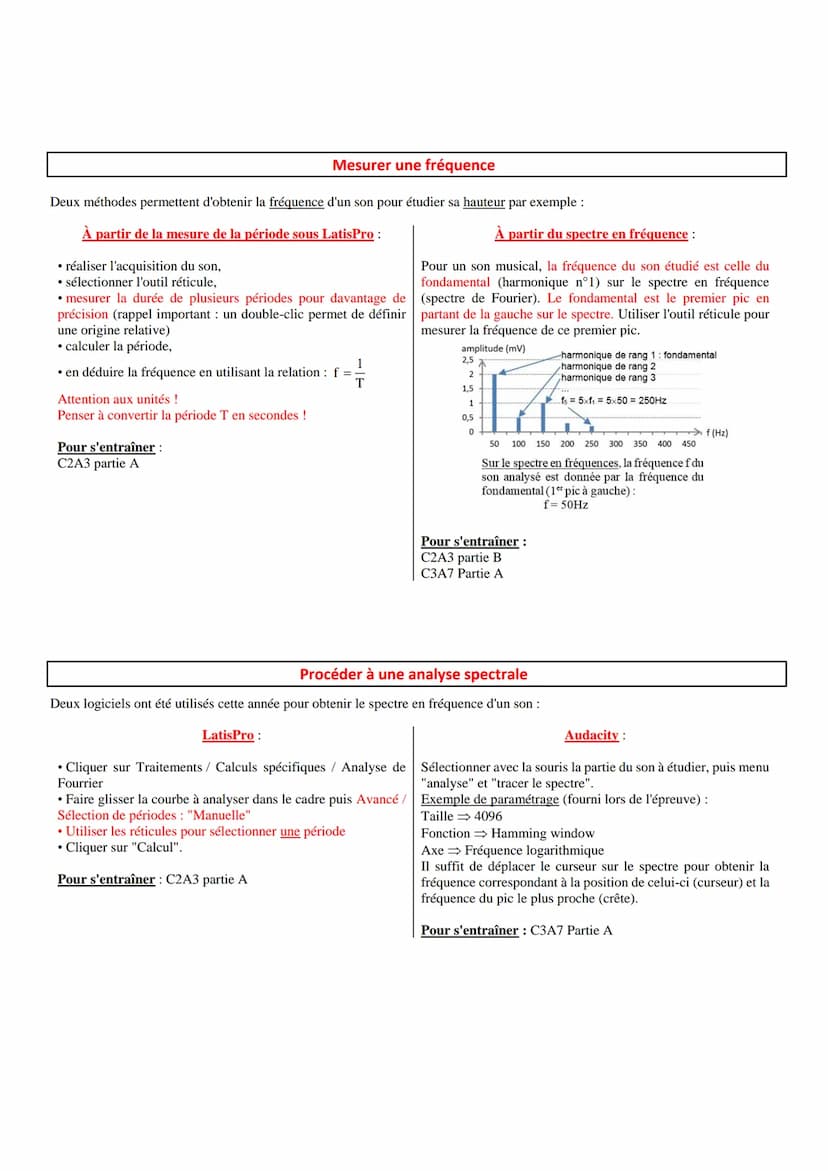

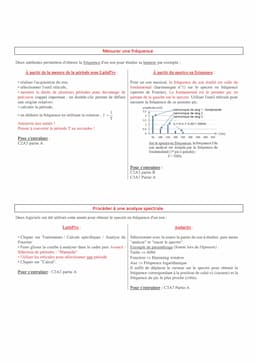

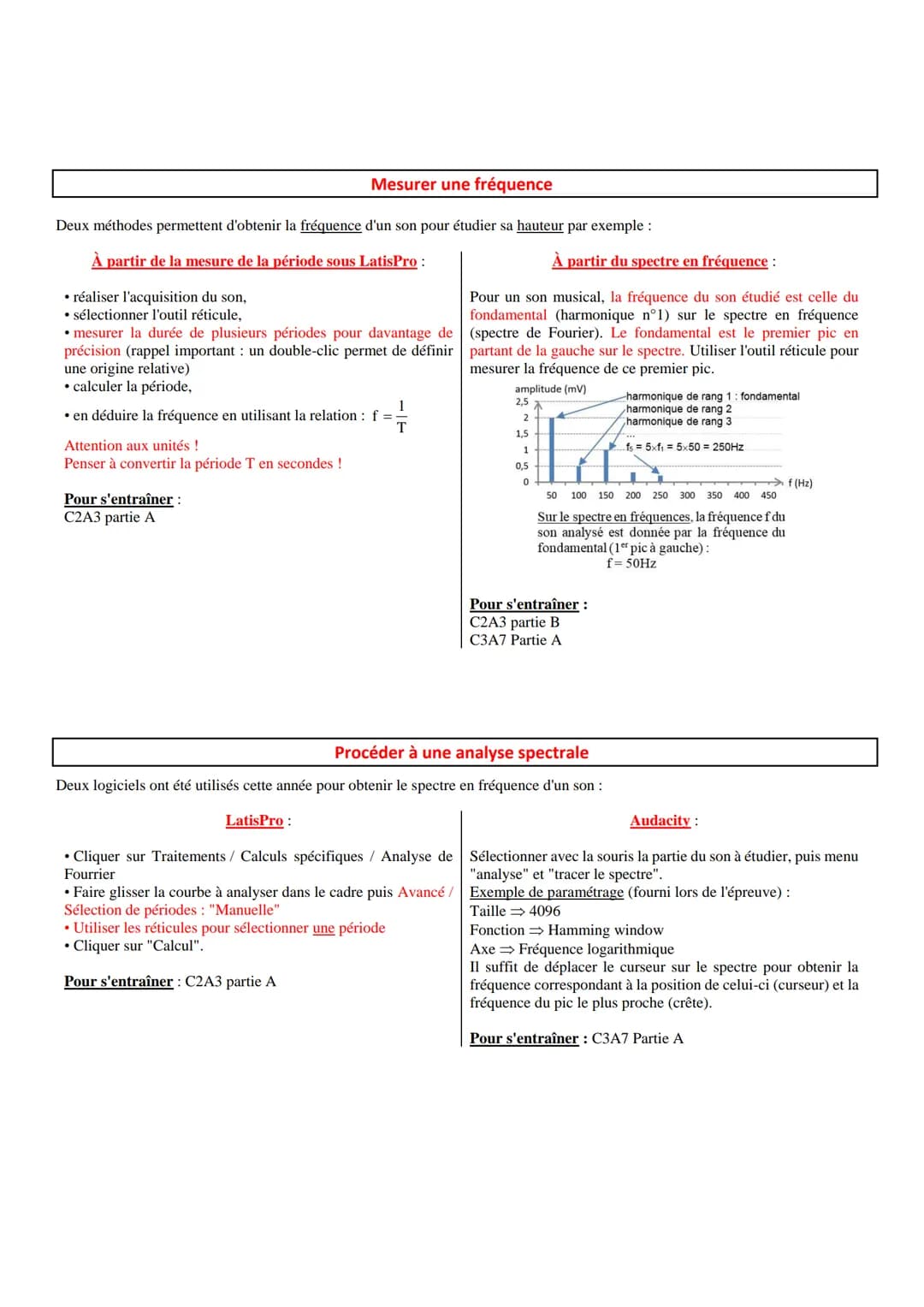

L'analyse fréquentielle constitue un aspect essentiel des épreuves ECE physique-chimie. Deux approches principales permettent de déterminer la fréquence d'un son:

La première méthode utilise la mesure directe de la période sous LatisPro. Cette technique requiert une acquisition précise du signal et l'utilisation judicieuse des réticules pour mesurer plusieurs périodes, augmentant ainsi la précision.

Astuce: Pour une mesure optimale, il est recommandé de:

• Placer le microphone à 1-2 cm de la source sonore
• Effectuer un calibrage après chaque acquisition
• Convertir systématiquement la période en secondes

La seconde approche utilise l'analyse spectrale, réalisable avec LatisPro ou Audacity. Le spectre de Fourier permet d'identifier la fréquence fondamentale du son, correspondant au premier pic significatif du spectre.

Protocoles Expérimentaux pour les Révision ECE Physique chimie 2024

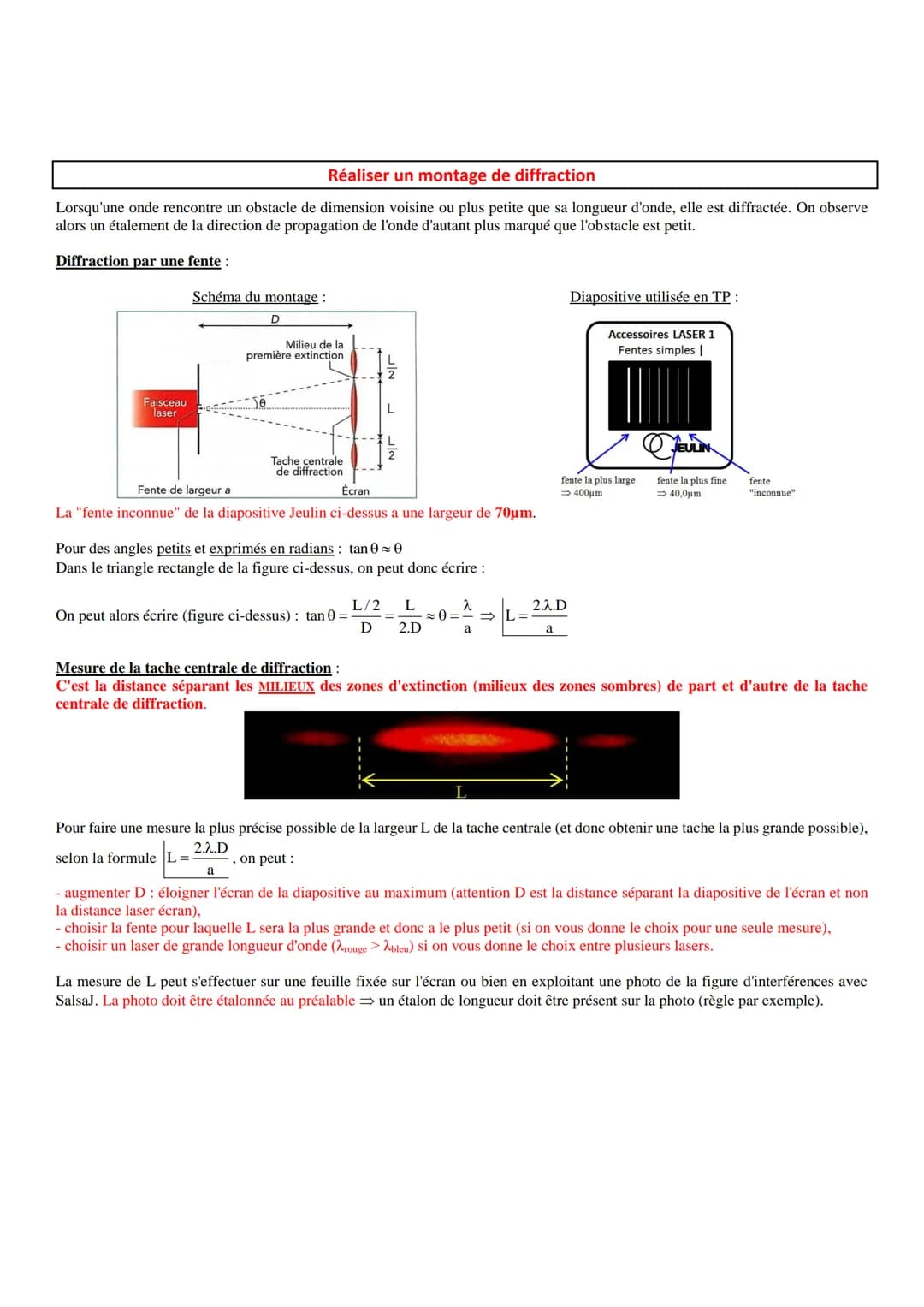

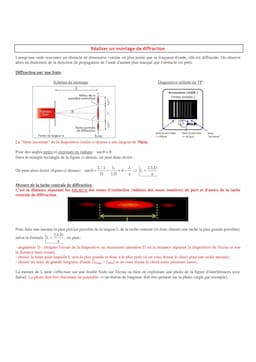

La diffraction constitue un phénomène fondamental étudié dans les ECE Physique Chimie 2024. Le montage classique utilise un faisceau laser traversant une fente de largeur micrométrique.

Pour optimiser la précision des mesures, plusieurs paramètres peuvent être ajustés:

• La distance D entre la fente et l'écran
• La largeur a de la fente utilisée
• La longueur d'onde λ du laser

Exemple: Avec une fente de 70 μm, la figure de diffraction présente une tache centrale dont la largeur L est donnée par la formule L = 2λD/a

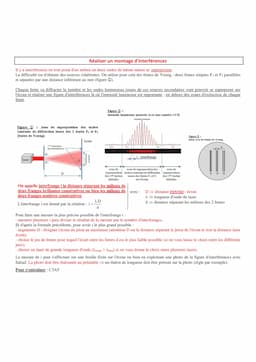

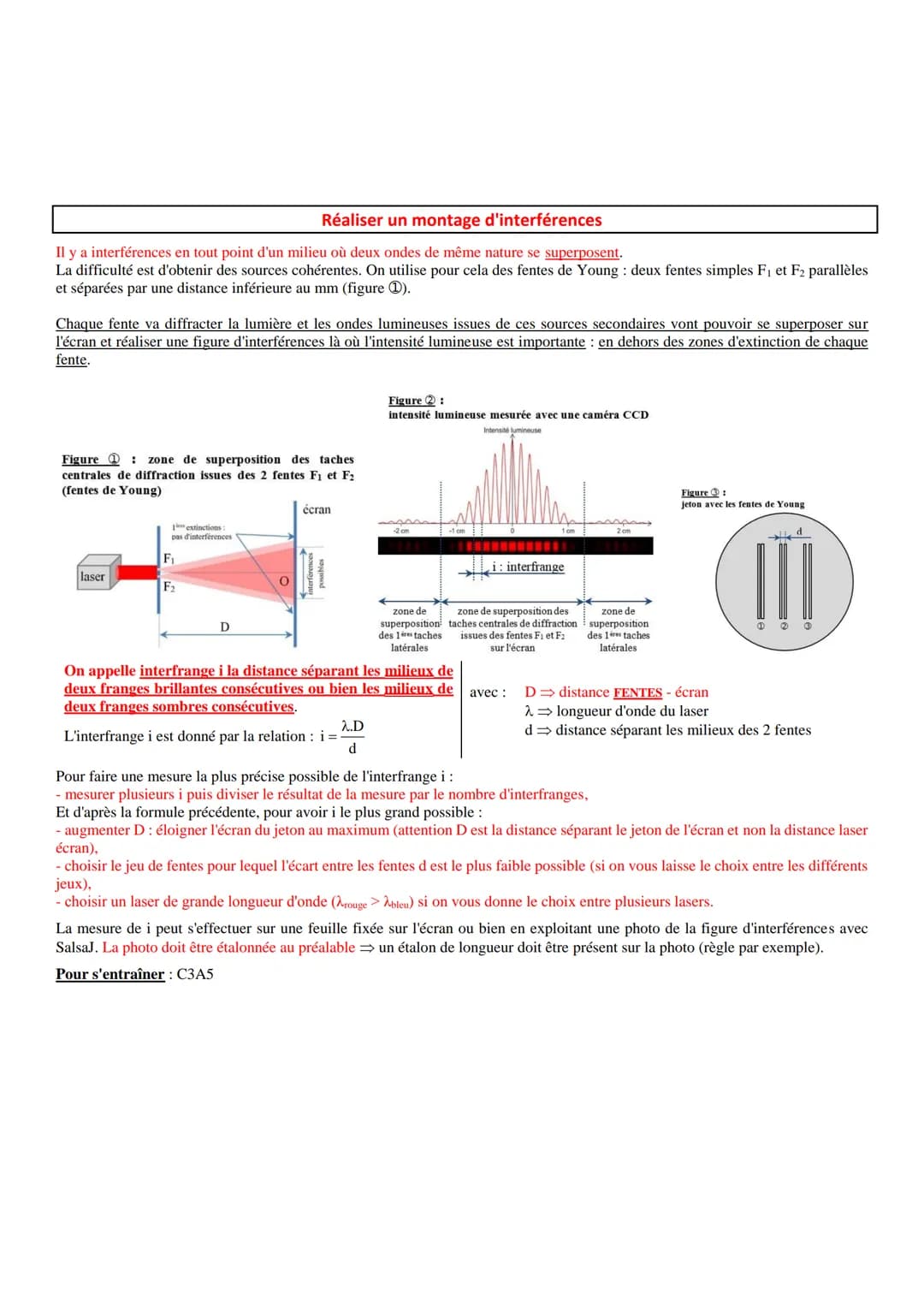

Les interférences lumineuses, obtenues avec les fentes de Young, permettent d'étudier la cohérence des ondes. L'interfrange i, donné par la relation i = λD/d, dépend de la distance D entre les fentes et l'écran, et de l'écartement d des fentes.

Méthodologie d'Analyse pour les Fiche révision ECE

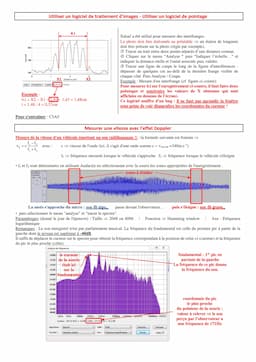

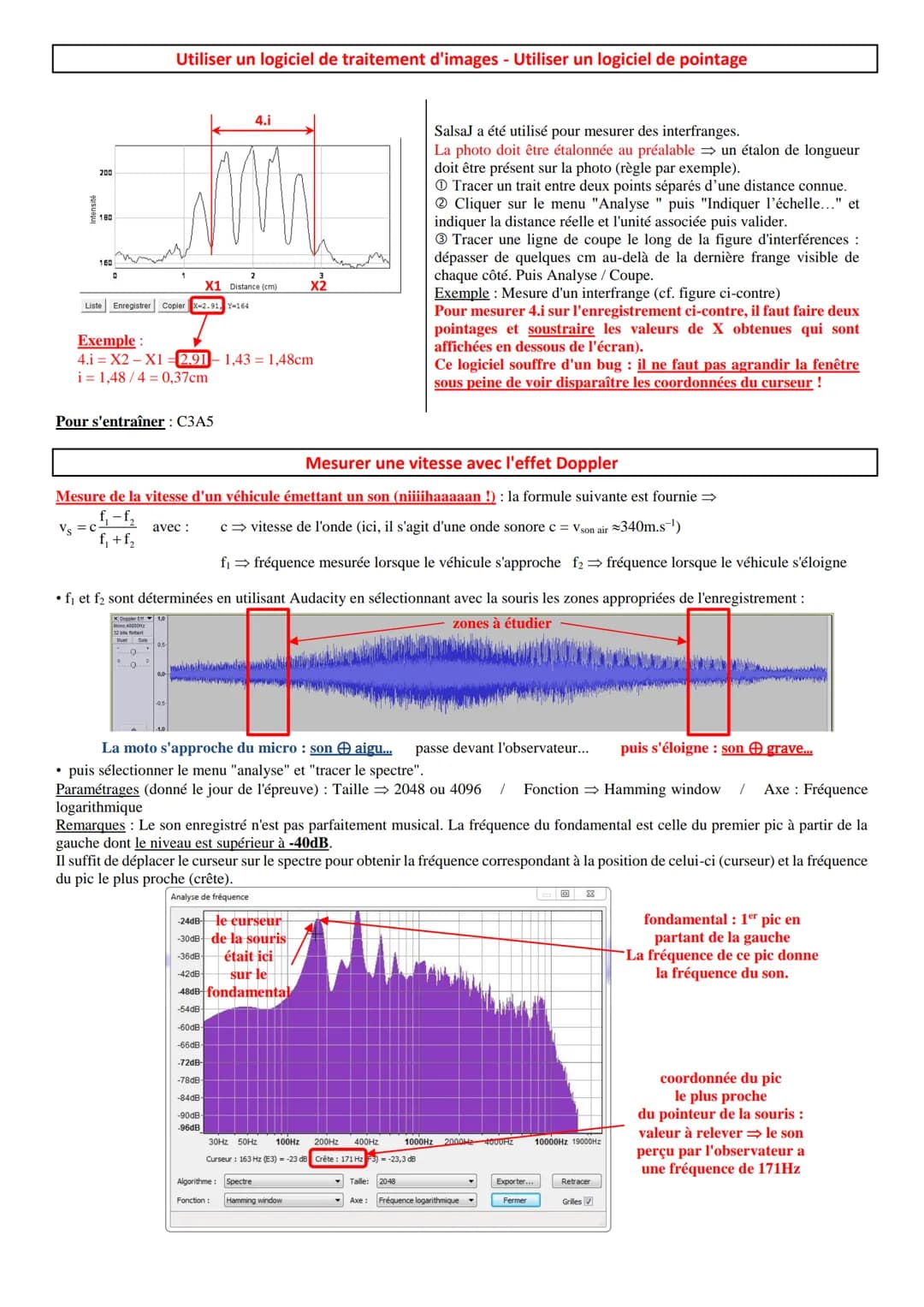

L'utilisation des logiciels de traitement d'images est cruciale pour les ECE 2024. SalsaJ permet une analyse précise des figures d'interférences et de diffraction, tandis qu'Audacity est essentiel pour l'étude de l'effet Doppler.

La mesure de vitesse par effet Doppler nécessite l'analyse des fréquences f₁ $approche$ et f₂ $éloignement$. La vitesse est calculée selon la formule: v = c$f₁-f₂$/$f₁+f₂$

Highlight: Points critiques pour l'analyse spectrale:

• Utiliser une taille d'échantillon suffisante $2048 ou 4096 points$
• Identifier correctement le fondamental $premier pic > -40dB$
• Appliquer les paramètres appropriés $fenêtre de Hamming, échelle logarithmique$

L'étalonnage des images est une étape préalable indispensable pour toute mesure quantitative, nécessitant la présence d'une référence de longueur sur les photographies.

Méthodes Avancées pour les ECE Physique Chimie 2024

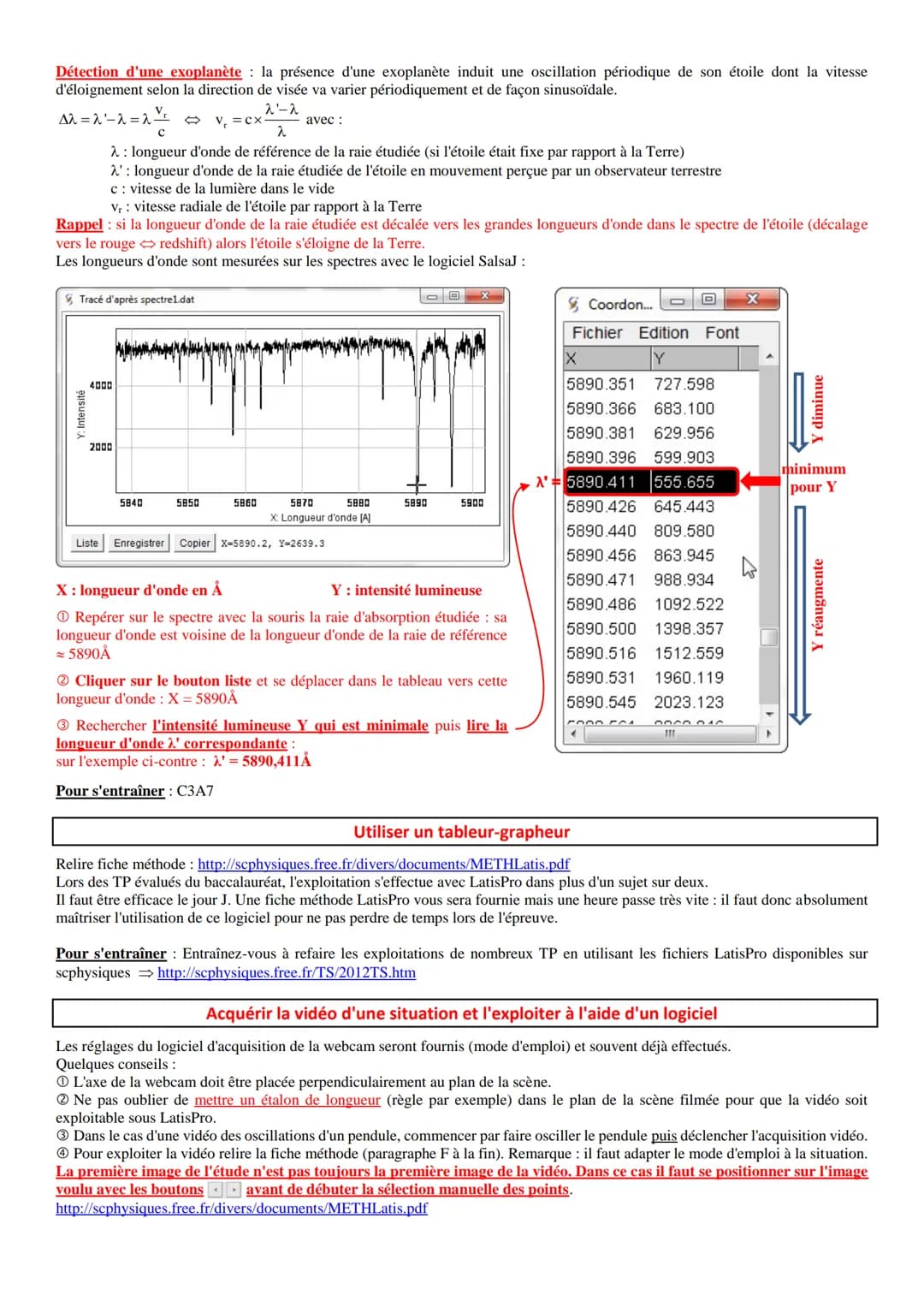

La détection des exoplanètes représente l'un des sujets majeurs des épreuves ECE physique-chimie. Cette méthode repose sur l'observation du mouvement périodique d'une étoile induit par la présence d'une exoplanète. La vitesse radiale de l'étoile varie de façon sinusoïdale, ce qui peut être détecté grâce à l'effet Doppler sur son spectre lumineux.

Définition: L'effet Doppler-Fizeau est le décalage de la longueur d'onde observée lorsque la source est en mouvement par rapport à l'observateur. Un décalage vers le rouge $redshift$ indique que l'étoile s'éloigne de la Terre.

Pour analyser ce phénomène, les candidats aux ECE BAC 2024 doivent maîtriser l'utilisation du logiciel SalsaJ. Ce dernier permet de mesurer précisément les longueurs d'onde des raies d'absorption dans le spectre stellaire. La formule fondamentale reliant la vitesse radiale $Vr$ au décalage en longueur d'onde est : Vr = c$λ-λ₀$/λ₀, où c est la vitesse de la lumière, λ la longueur d'onde observée et λ₀ la longueur d'onde de référence.

L'acquisition et l'analyse des données constituent une partie cruciale de la grille d'évaluation ECE SVT 2024. Les élèves doivent être capables d'identifier correctement les raies spectrales, de mesurer leurs positions avec précision, et d'interpréter les résultats obtenus. Une attention particulière doit être portée à la méthode de mesure : repérage de la raie d'absorption, utilisation des outils de mesure du logiciel, et détermination précise du minimum d'intensité.

Techniques d'Acquisition et d'Analyse pour les ECE Physique Chimie 2024

La maîtrise des outils numériques est essentielle pour réussir les ECE 2024. L'utilisation du logiciel LatisPro, fréquemment employé dans plus de 50% des sujets, nécessite une pratique régulière pour optimiser le temps lors de l'épreuve.

Conseil: Pour une utilisation efficace de la webcam lors des acquisitions vidéo, l'axe optique doit être rigoureusement perpendiculaire au plan de la scène étudiée. Un étalon de longueur doit toujours être présent dans le champ.

La méthodologie d'acquisition vidéo pour les ECE Physique Chimie 2024 requiert une attention particulière aux conditions expérimentales. Dans le cas spécifique des oscillations d'un pendule, il est crucial de démarrer le mouvement avant l'acquisition pour obtenir des données exploitables. La sélection des points d'analyse doit être effectuée avec précision, en commençant par l'image appropriée de la séquence.

Le traitement des données avec le tableur-grapheur constitue une étape déterminante dans la réussite de l'épreuve. Les candidats doivent maîtriser les fonctionnalités essentielles comme l'importation des données, la création de graphiques pertinents, et l'analyse des résultats conformément aux attentes du barème ECE physique-chimie.
