Comment mesurer la tension avec un voltmètre

Cette page explique les principes fondamentaux de la mesure de tension électrique à l'aide d'un voltmètre. Comment mesurer la tension avec un voltmètre est une compétence essentielle en électricité et en physique.

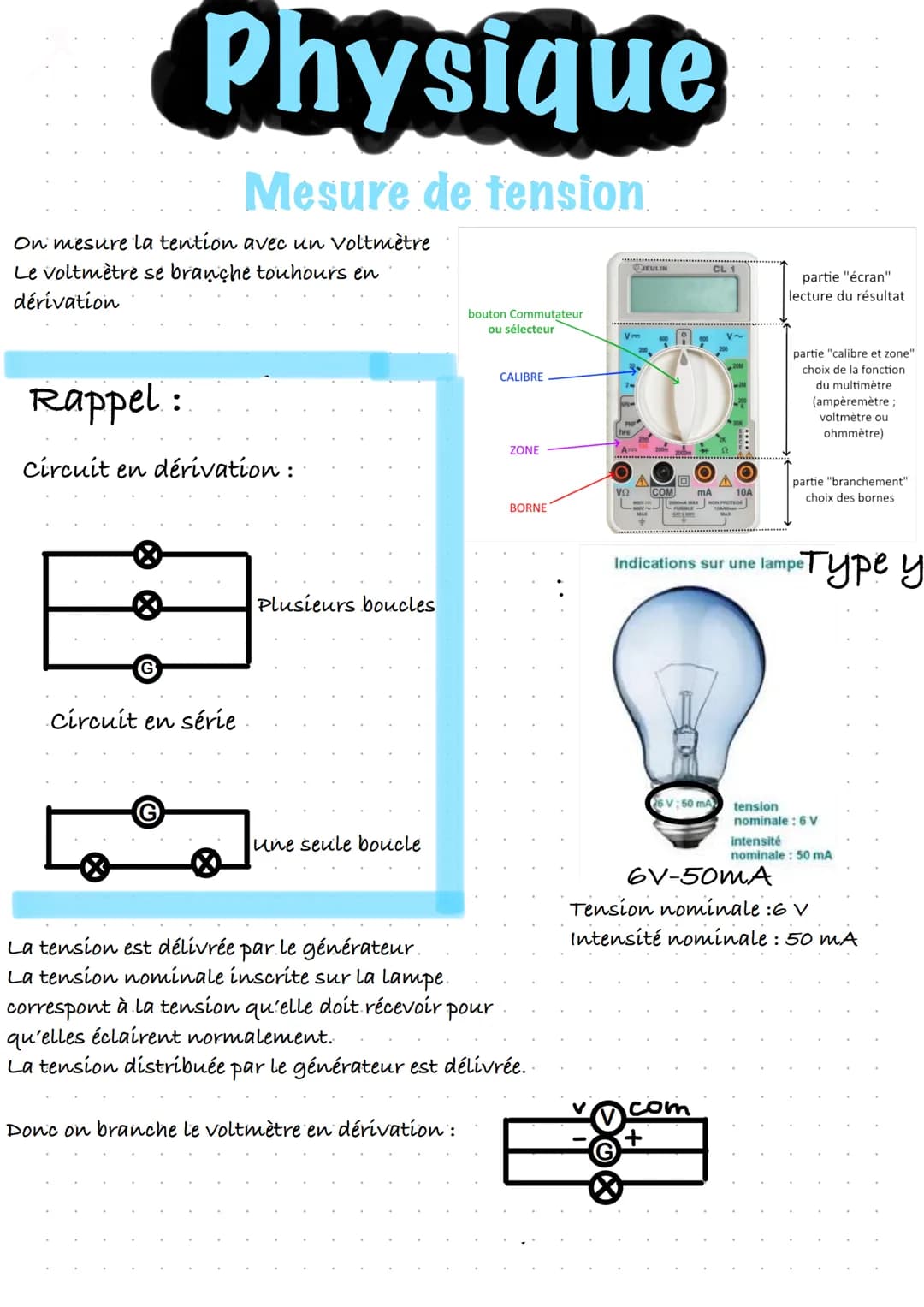

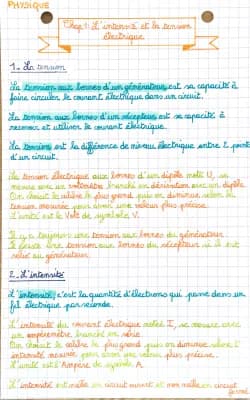

Le voltmètre est un instrument de mesure qui doit toujours être branché en dérivation dans un circuit électrique. Cela signifie qu'il est connecté en parallèle avec le composant dont on veut mesurer la tension.

Définition: Un circuit en dérivation comporte plusieurs boucles, contrairement à un circuit en série qui n'en comporte qu'une seule.

La tension électrique est fournie par le générateur du circuit. Pour les lampes électriques, il est important de comprendre le concept de tension nominale.

Vocabulaire: La tension nominale inscrite sur une lampe correspond à la tension qu'elle doit recevoir pour fonctionner normalement.

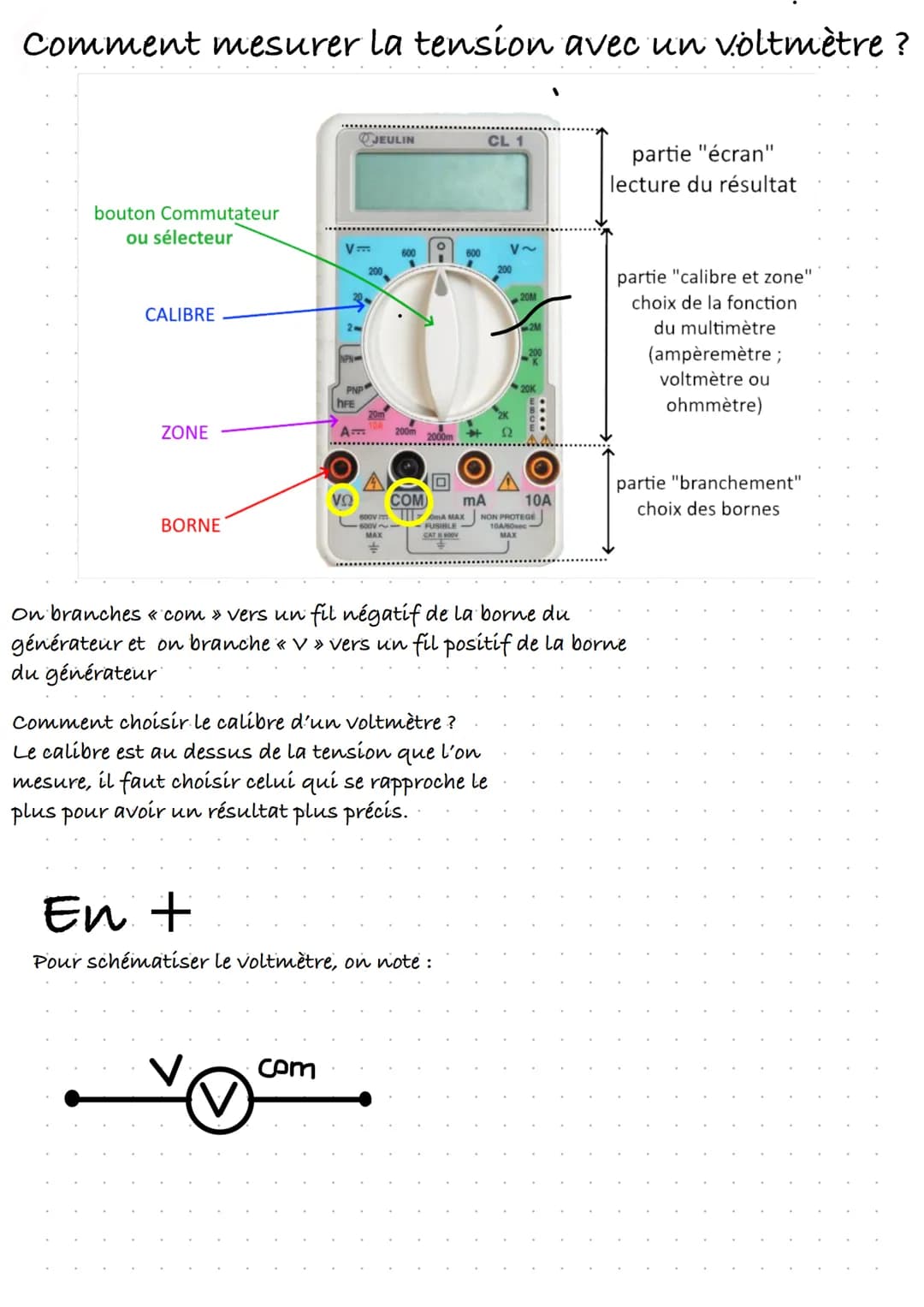

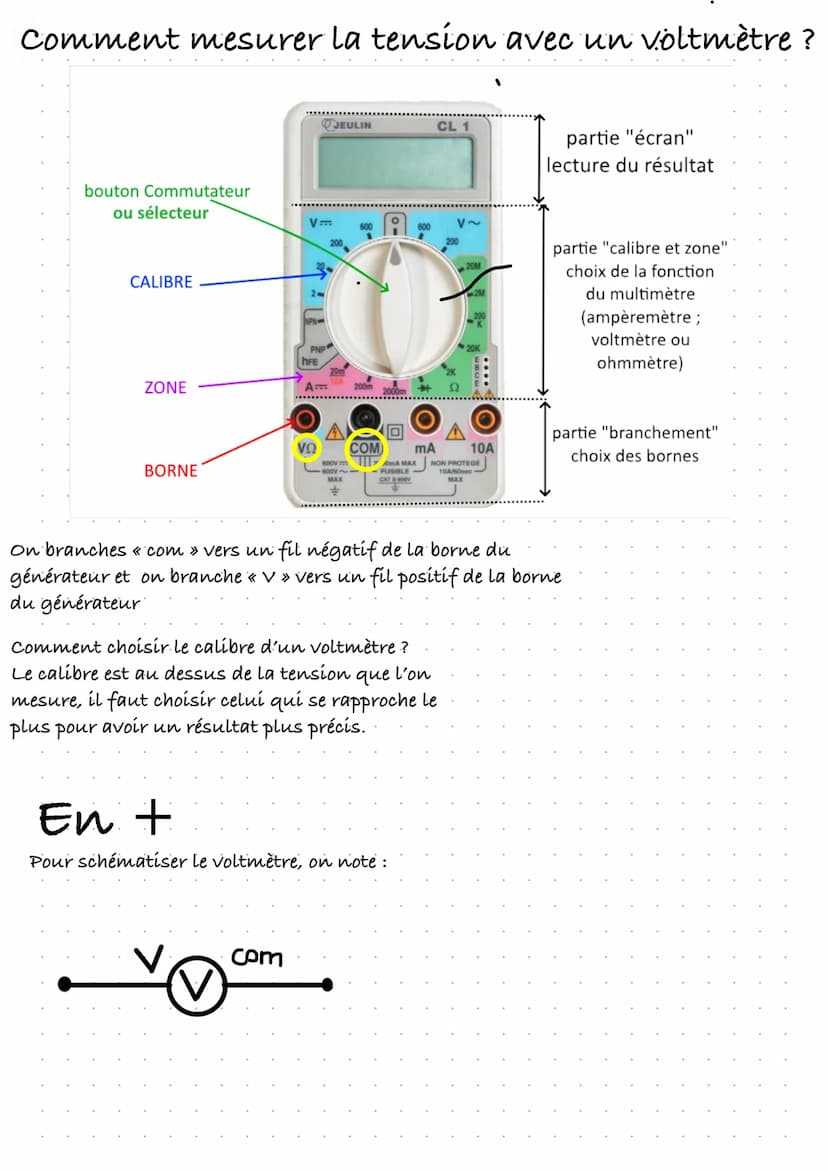

Le multimètre, un instrument polyvalent qui peut fonctionner comme voltmètre, est composé de plusieurs parties essentielles :

1. L'écran pour lire le résultat de la mesure
2. La zone de calibre et de sélection de fonction (voltmètre, ampèremètre, ohmmètre)
3. Les bornes de branchement

Exemple: Sur une lampe, on peut trouver des indications telles que "6V-50mA", où 6V est la tension nominale et 50mA l'intensité nominale.

Highlight: Brancher un voltmètre en dérivation dans un circuit est crucial pour obtenir des mesures précises et éviter d'endommager l'instrument ou le circuit.
