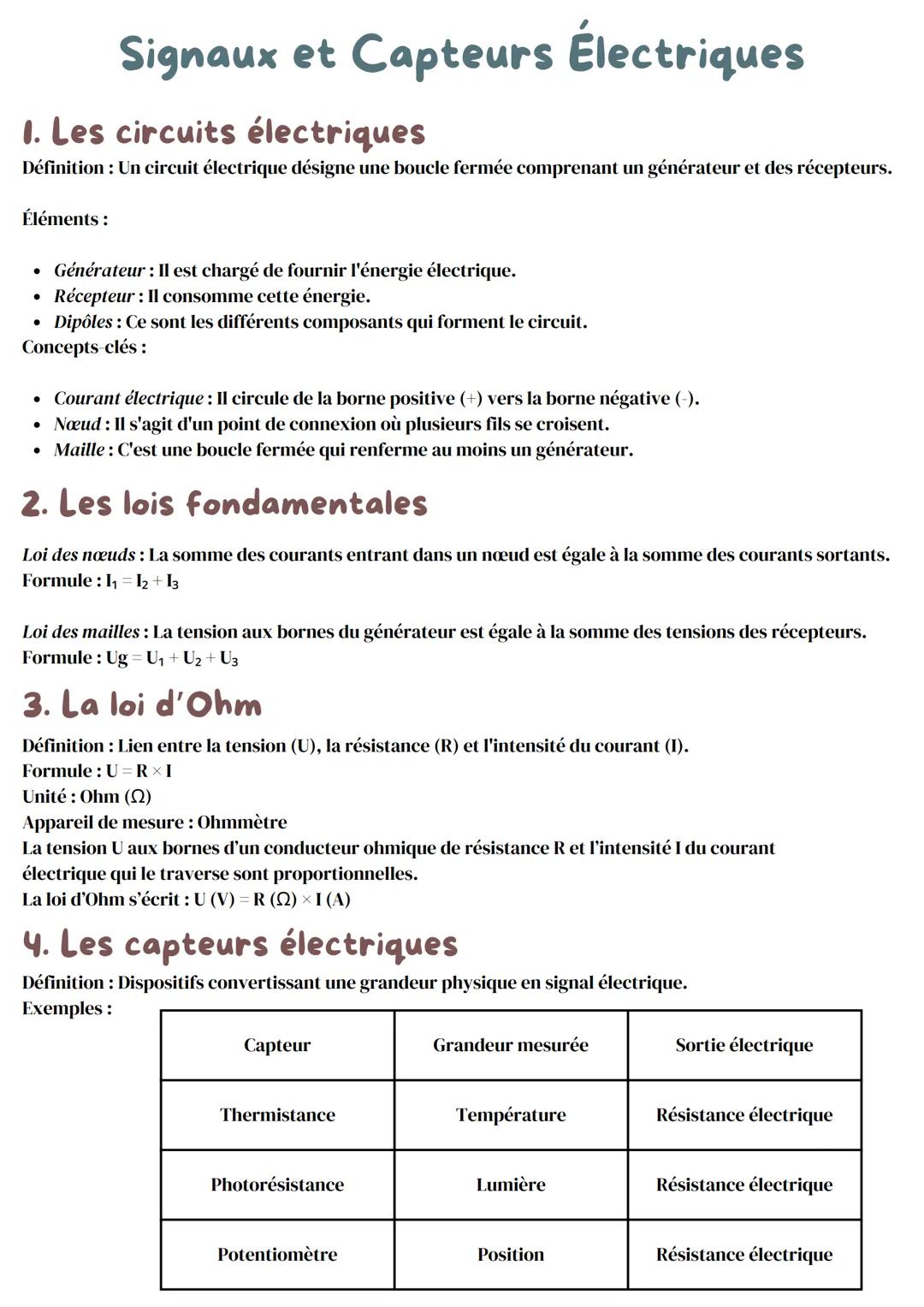

Signaux et Capteurs Électriques

Imagine un circuit électrique comme une piste de course fermée où l'électricité fait des tours. Il faut absolument un générateur (comme une pile) pour donner l'énergie, et des récepteurs (comme une ampoule) pour l'utiliser.

Le courant électrique voyage toujours du pôle positif (+) vers le négatif (-), comme l'eau qui coule d'un point haut vers un point bas. Les dipôles sont tous les composants que tu peux brancher dans ton circuit.

Deux points super importants à retenir : un nœud c'est là où plusieurs fils se rejoignent, et une maille c'est une boucle complète qui contient au moins un générateur. Ces concepts te serviront pour appliquer les lois électriques !

💡 Astuce : Pour mémoriser le sens du courant, pense à un "+" qui "pousse" vers un "-" qui "attire".

La loi des nœuds dit que tout ce qui entre doit sortir : la somme des courants qui arrivent = la somme de ceux qui repartent. La loi des mailles affirme que la tension du générateur se répartit entre tous les récepteurs.

La loi d'Ohm $U = R × I$ est ton meilleur ami en électricité ! Elle relie la tension U (en volts), la résistance R (en ohms Ω) et l'intensité I (en ampères). Plus la résistance est grande, plus elle "freine" le passage du courant.

Les capteurs électriques sont des convertisseurs malins qui transforment ce qu'ils "sentent" (température, lumière, position) en signal électrique. Par exemple, une thermistance change sa résistance selon la température, et une photorésistance fait pareil avec la lumière !
