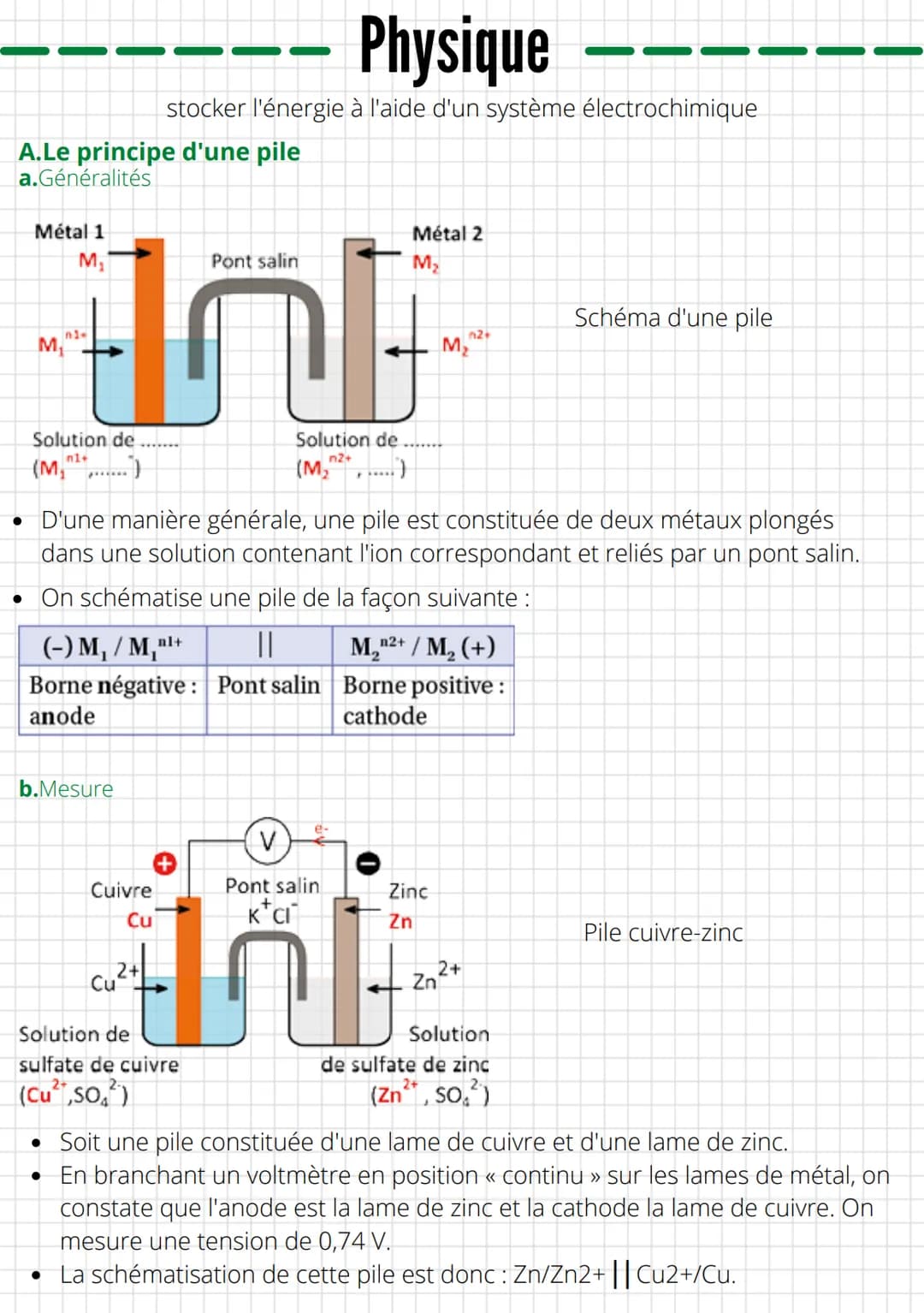

A.Le principe d'une pile a.Généralités Métal 1 Pont salin ក U Solution de M₁ M₂ ni- Solution de n1+ (M₂+......) b.Mesure Physique stocker l'énergie à l'aide d'un système électrochimique Cuivre Cu Cu 2+ nl+ n2+ (M₂^²+,.....) • D'une manière générale, une pile est constituée de deux métaux plongés dans une solution contenant l'ion correspondant et reliés par un pont salin. • On schématise une pile de la façon suivante : (-) M₁/M,¹+ || Borne négative: Pont salin anode Solution de sulfate de cuivre (Cu²+,SO²) Métal 2 V Pont salin K*CI M₂ Zinc Zn n2+ M₂ M₂n²+ / M₂ (+) Borne positive: cathode 2+ Zn Schéma d'une pile Solution de sulfate de zinc (Zn²+, SO₂²) Pile cuivre-zinc • Soit une pile constituée d'une lame de cuivre et d'une lame de zinc. • En branchant un voltmètre en position « continu » sur les lames de métal, on constate que l'anode est la lame de zinc et la cathode la lame de cuivre. On mesure une tension de 0,74 V. ● La schématisation de cette pile est donc : Zn/Zn2+ || Cu2+/Cu. B.La réaction d'oxydoréduction • Les couples oxydant-réducteur qui interviennent sont : Zn2+/Zn et Cu2+/Cu. ● À la cathode (borne positive), les ions Cu2+ de la solution captent les électrons et du cuivre se dépose sur la lame : Cu2+ + 2 e− = Cu. Cette réaction est la réduction. ● À l'anode (borne négative), les électrons sont cédés par le zinc, la lame est consumée : Zn = Zn2+ + 2 e-. Cette réaction est l'oxydation. L'équation bilan s'écrit: Cu2+ + Zn → Cu + Zn2+. •...
Note moyenne de l'appli
Les élèsves utilisent Knowunity
Dans les palmarès des applications scolaires de 11 pays
Les élèves publient leurs fiches de cours
Louis B., utilisateur iOS
Stefan S., utilisateur iOS
Lola, utilisatrice iOS

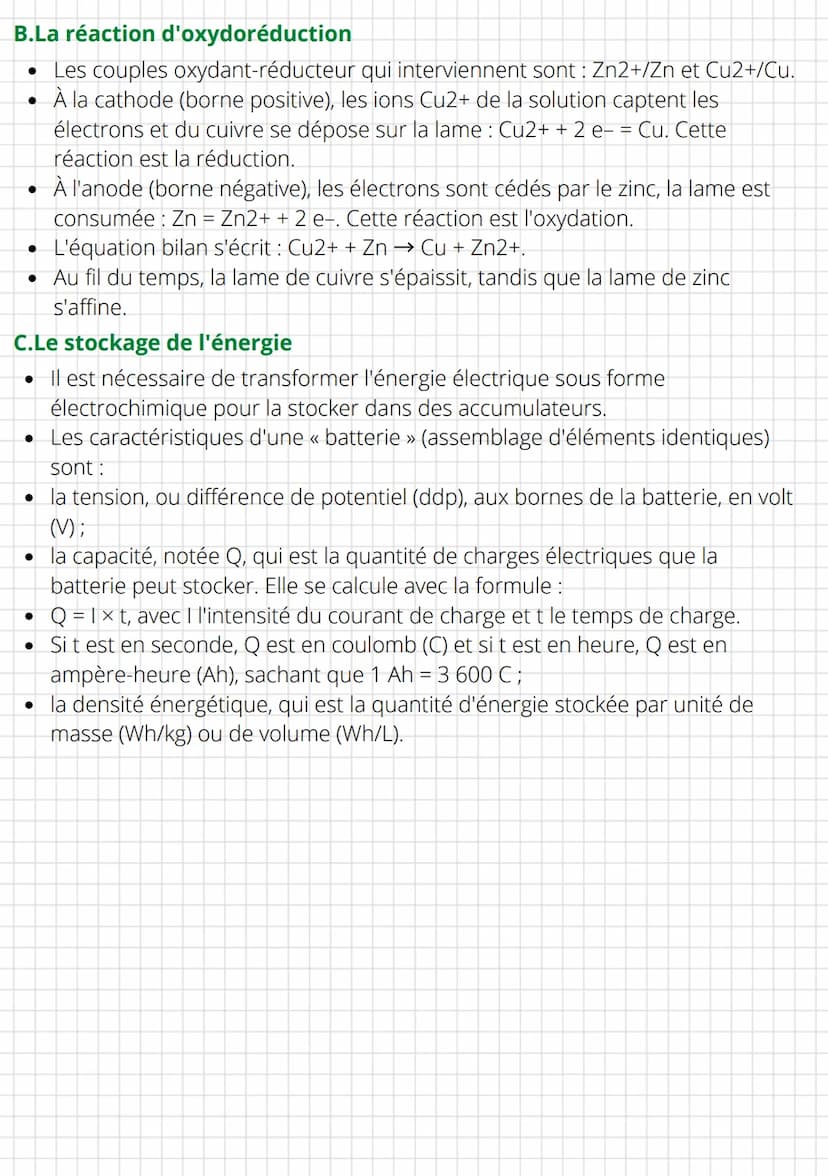

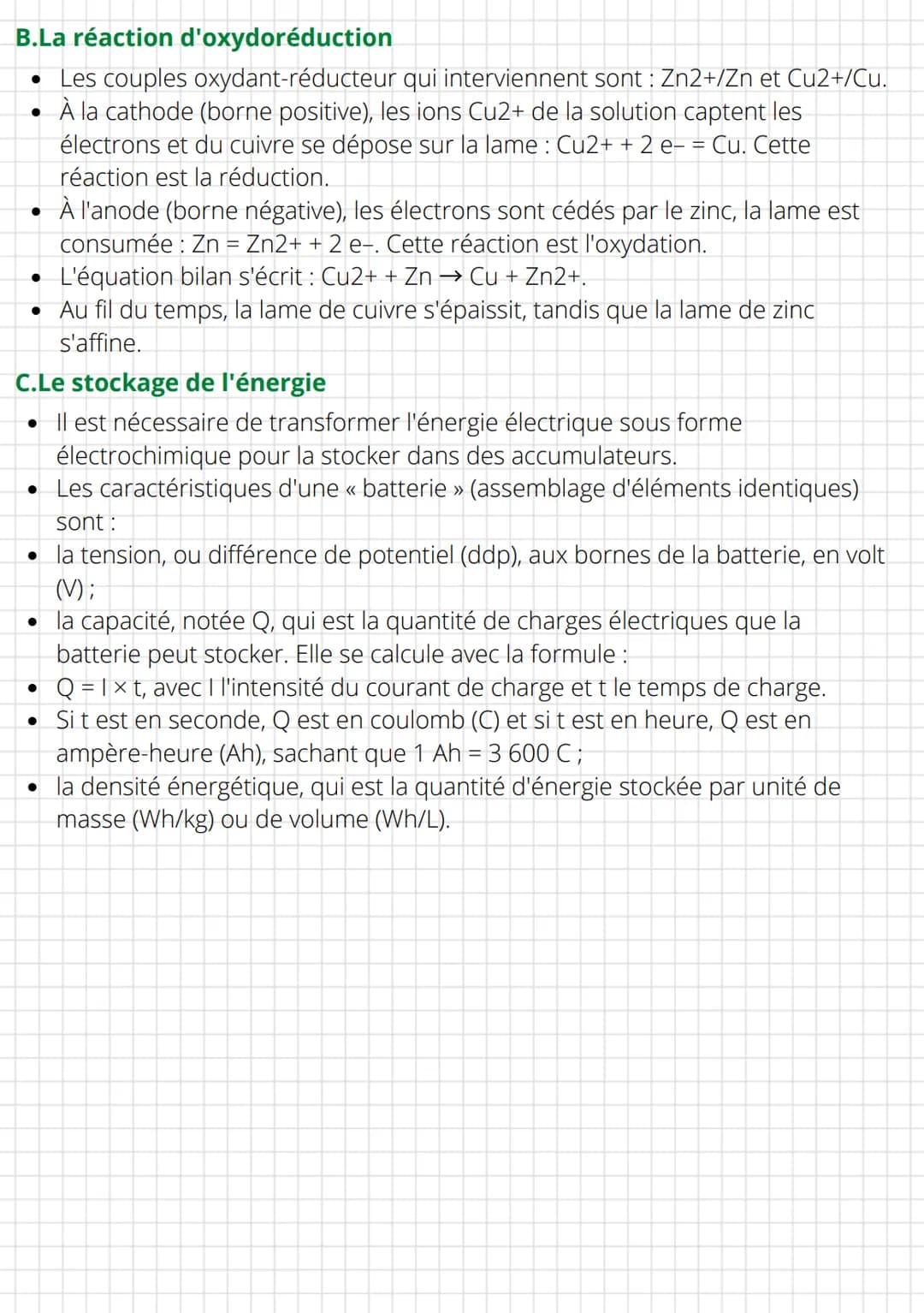

Au fil du temps, la lame de cuivre s'épaissit, tandis que la lame de zinc s'affine. ● C.Le stockage de l'énergie • Il est nécessaire de transformer l'énergie électrique sous forme électrochimique pour la stocker dans des accumulateurs. Les caractéristiques d'une « batterie » (assemblage d'éléments identiques) sont : ● • la tension, ou différence de potentiel (ddp), aux bornes de la batterie, en volt (V); • la capacité, notée Q, qui est la quantité de charges électriques que la batterie peut stocker. Elle se calcule avec la formule : Q = 1 ×t, avec I l'intensité du courant de charge et t le temps de charge. Si t est en seconde, Q est en coulomb (C) et si t est en heure, Q est en ampère-heure (Ah), sachant que 1 Ah = 3 600 C; la densité énergétique, qui est la quantité d'énergie stockée par unité de masse (Wh/kg) ou de volume (Wh/L). ● ● ●
