Terminale spé physique-chimie: dynamique d'un système électrique

Comprendre la dynamique du système électrique : Chapitre 14 sur la loi des mailles et d'Ohm

The study of dynamique du système électrique chapitre 14 explores fundamental electrical concepts and circuit behavior, focusing on capacitor charging and discharging processes. This comprehensive guide covers essential laws like loi des mailles et loi d'Ohm en électricité, along with detailed analysis of décharge et charge d'un condensateur électrique.

  • Explains the relationship between voltage, current, and resistance through Ohm's Law
  • Details capacitor behavior during charging and discharging cycles
  • Introduces the concept of time constants and their practical applications
  • Covers both transient and steady-state regimes in electrical circuits
  • Demonstrates graphical methods for determining time constants
...

14/06/2023

802

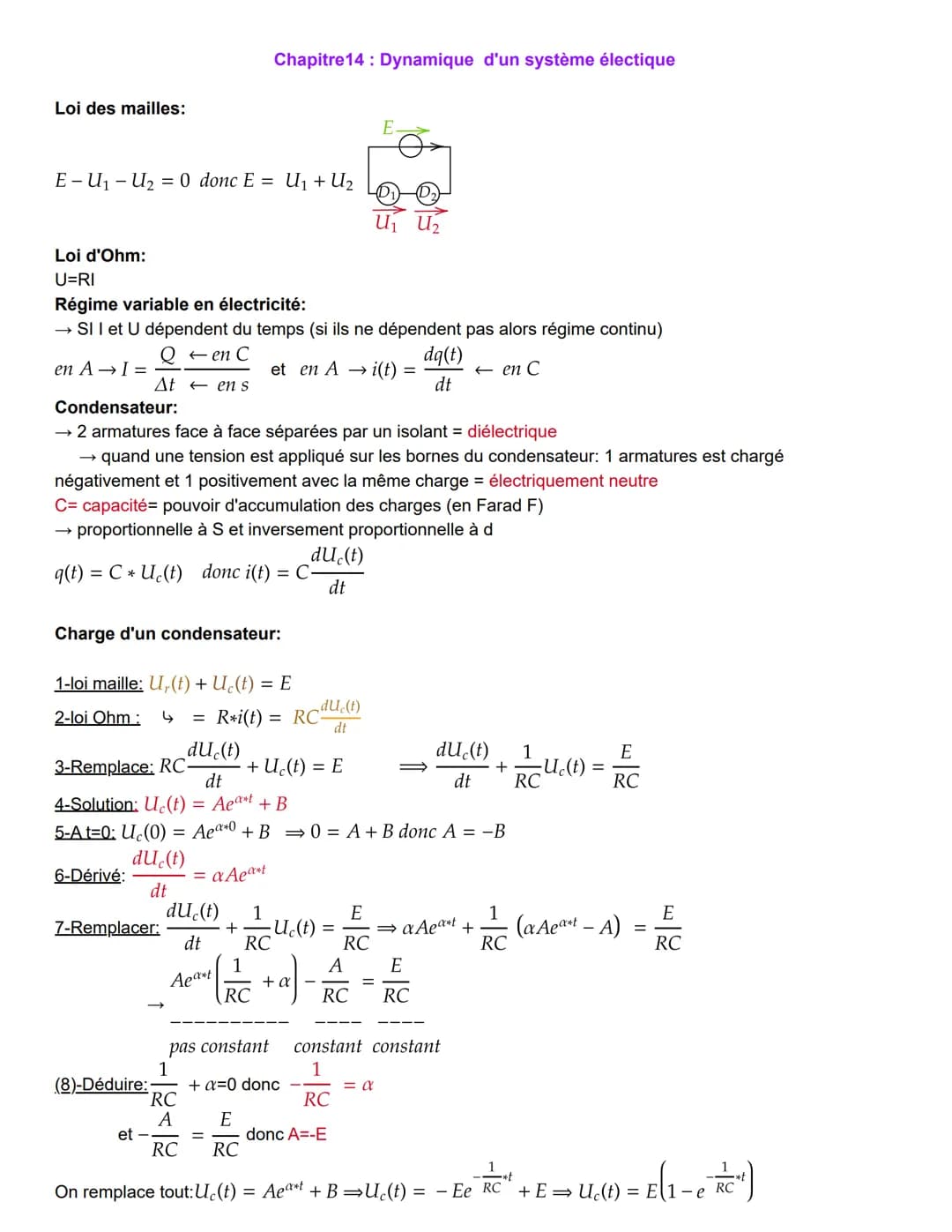

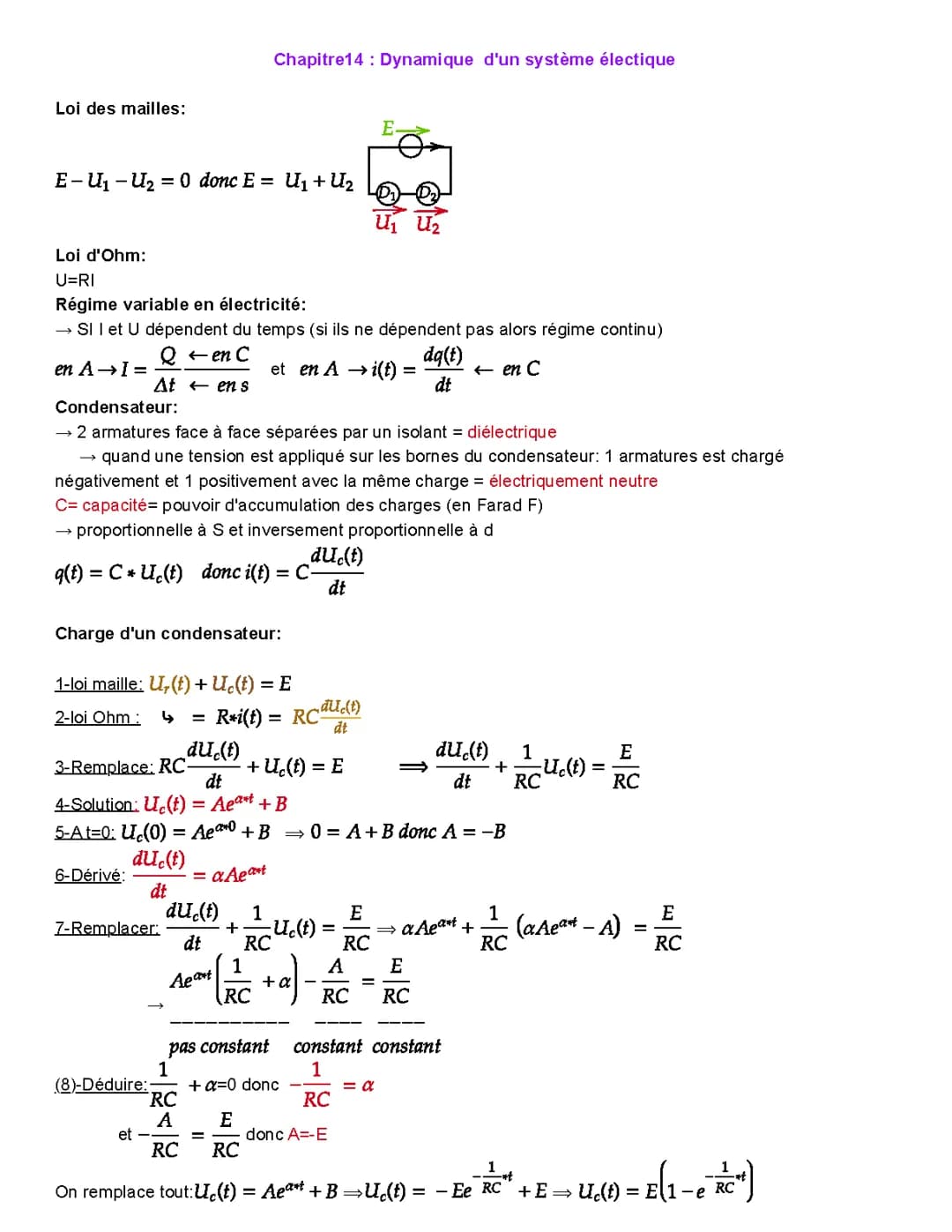

Loi des mailles:
E-U₁ - U₂ = 0 donc E = U₁ + U₂
Loi d'Ohm:
U=RI
en A→I =
Régime variable en électricité:
→ SI I et U dépendent du temps (si

Voir

Page 2: Capacitor Discharge and Time Constants

This page focuses on capacitor discharge behavior and methods for determining time constants through graphical analysis. It provides practical approaches for understanding circuit timing characteristics.

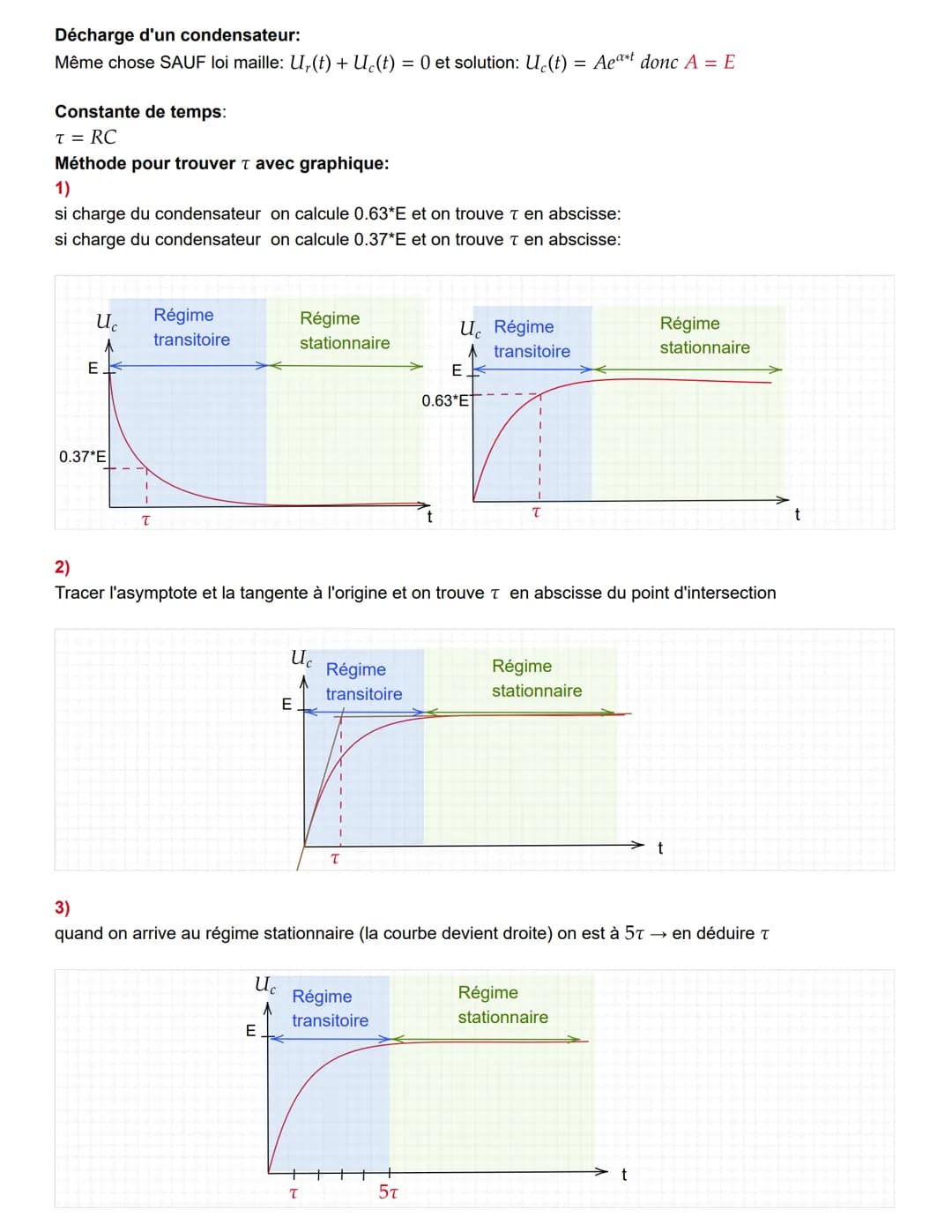

Definition: The time constant ττ equals RC, representing the time taken for significant charge or discharge progression.

Example: At 0.63E during charging or0.37Eduringdischargingor 0.37E during discharging, the elapsed time equals one time constant.

Highlight: The circuit reaches steady state after approximately 5 time constants 5τ.

Vocabulary: "Régime transitoire" refers to the transient state, while "régime stationnaire" indicates steady-state operation.

Quote: "Quand on arrive au régime stationnaire lacourbedevientdroitela courbe devient droite on est à 5T" Whenreachingsteadystate,wherethecurvebecomesstraight,weareat5TWhen reaching steady state, where the curve becomes straight, we are at 5T.
