Différents Systèmes et Dessin Technique
Cette page explore les différents systèmes de transmission mécanique et l'importance du dessin technique dans leur représentation.

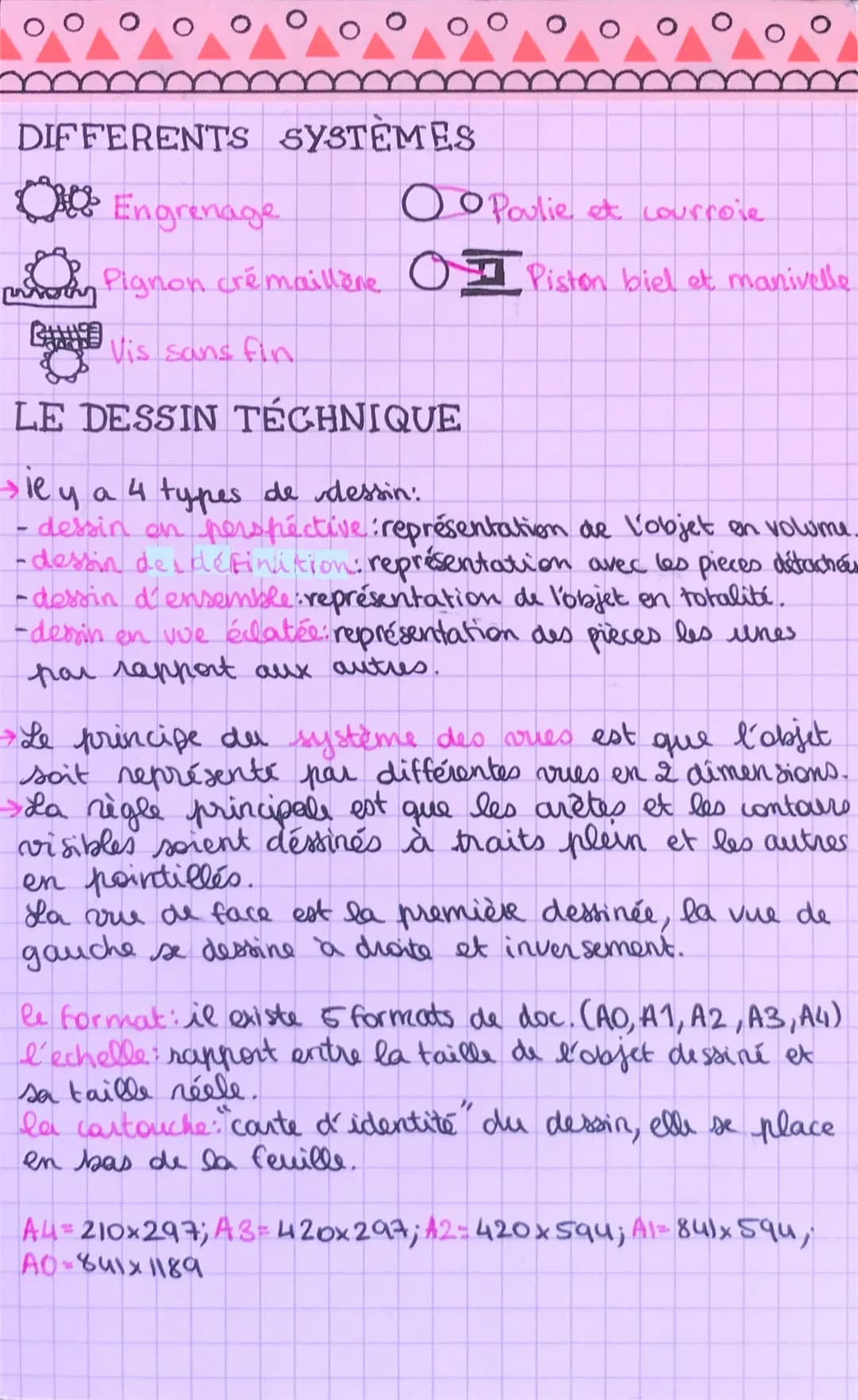

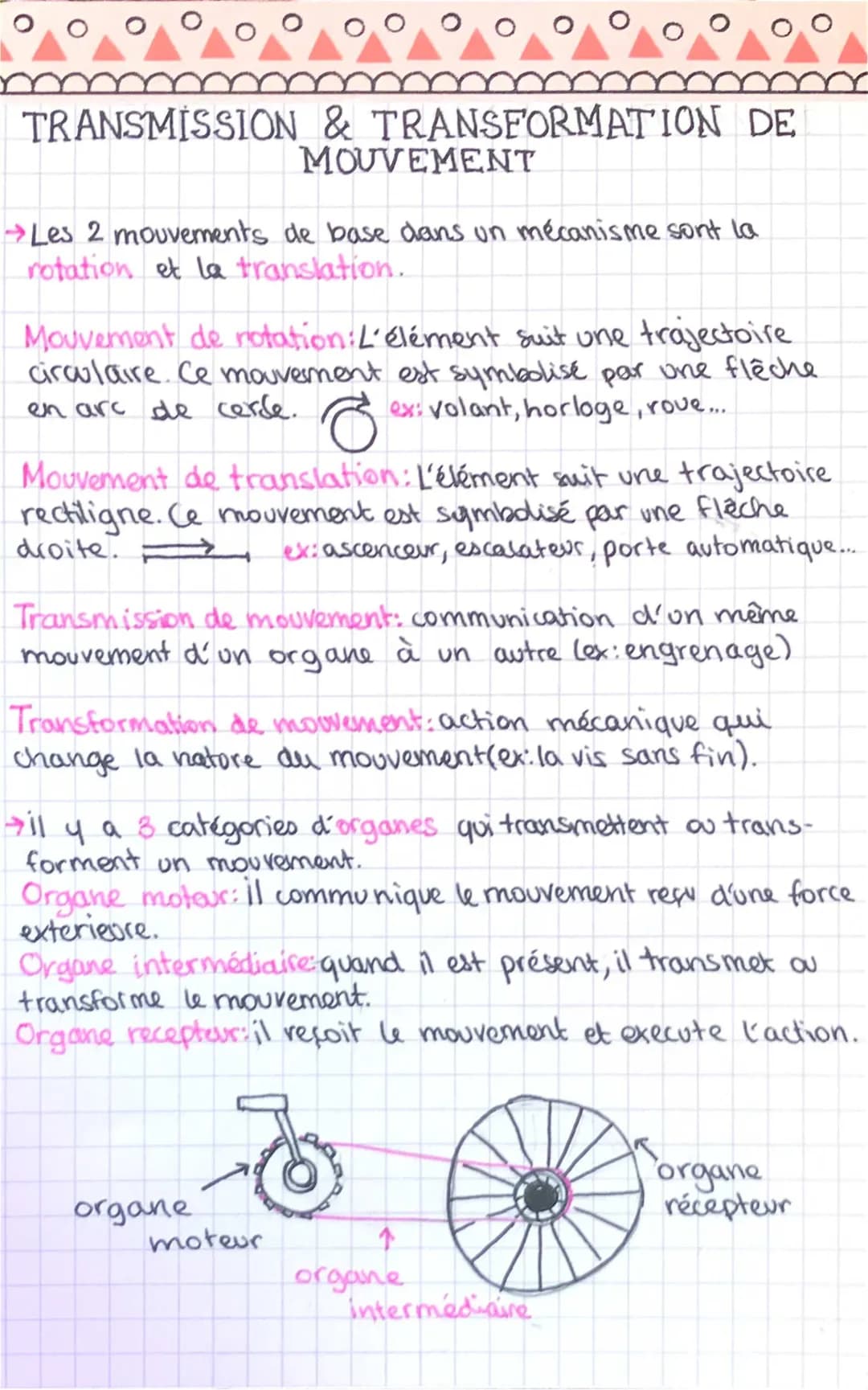

Systèmes de Transmission et Transformation
Plusieurs systèmes permettent la transmission et transformation de mouvement, notamment :
- Vis sans fin
- Engrenage
- Poulie et courroie
- Pignon crémaillère
- Piston bielle et manivelle
Vocabulary: La bielle et manivelle est un mécanisme classique pour transformer un mouvement de rotation en translation et vice versa.
Le Dessin Technique
Le dessin technique est essentiel pour représenter ces systèmes. Il existe quatre types principaux de dessins :
- Dessin en perspective : représentation de l'objet en volume.
- Dessin de définition : représentation avec les pièces détachées.
- Dessin d'ensemble : représentation de l'objet en totalité.
- Dessin en vue éclatée : représentation des pièces les unes par rapport aux autres.
Highlight: Le principe du système des vues est que l'objet soit représenté par différentes vues en 2 dimensions, avec les arêtes et contours visibles dessinés à traits pleins et les autres en pointillés.
Aspects importants du dessin technique :
- Le format : Il existe 5 formats de document (A0, A1, A2, A3, A4).
- L'échelle : Rapport entre la taille de l'objet dessiné et sa taille réelle.
- La cartouche : "Carte d'identité" du dessin, placée en bas de la feuille.
Example: Le format A4 mesure 210x297 mm, tandis que le A0 mesure 841x1189 mm.
Ces connaissances sont essentielles pour comprendre et représenter les mécanismes de transformation du mouvement et les différents types de transmission mécanique.
